2014年中学物理杂志单元过关训练第三单元 透镜及其应用

人教版八年级物理《透镜及其应用》经典习题（附答案）一、单选题（每小题4分共60分）1.下列光学仪器中能成倒立、缩小实像的是（）A．照相机B．凸面镜C．平面镜D．幻灯机2.)把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑。

若将一物体放在此透镜前15cm处，经凸透镜所成的像是（）A.倒立、缩小的实像B.倒立、放大的实像C.正立、放大的实像D.正立、缩小的3.在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为15cm，若将蜡烛放在离凸透镜10cm处时，移动光屏，在光屏上将看到（）A．倒立缩小的实像B．倒立放大的实像C．正立放大的虚像D．无像4.）来自于物体的光经过晶状体等会聚在视网膜上，形成物体的像。

下列说法错误的是（）A.晶状体相当于凸透镜B.视网膜相当于光屏C.所成的像是实像D.所成的像相对于物体是正立的5.如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。

拿一副近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊。

拿走近视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是( )A．将蜡烛远离凸透镜B．将光屏远离凸透镜C．将光屏靠近凸透镜D．将光屏和蜡烛同时远离凸透镜6..物体从距凸透镜12cm移到距凸透镜18cm的过程中，调整光屏的位置，总能在光屏上得到倒立放大的像，由此可知，此凸透镜的焦距可能是（）A．6cm B．10 cm C．16 cm D．20 cm7.如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点。

下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是（）A. 照相机是根据物体放在d点时的成像特点制成的B. 幻灯机是根据物体放在c点时的成像特点制成的C.使用放大镜时的成像情况与物体放在a点时的成像情况相似D.人眼看物体时的成像情况与物体放在F点时的成像情况相似8.下列关于凸透镜成像的说正确的是（）A．在照相机中成缩小、正立的实像B．在投影仪中成放大、倒立的实像C．在摄像头中成缩小、正立的实像D．做放大镜时，成放大、正立的实像9.人的眼睛像一架照相机，从物体射出的光经过晶状体折射后成像于视网膜上，在视网膜上所成的像是（）A．倒立、放大的实像B．正立、缩小的虚像C．倒立、缩小的实像D．正立、放大的虚像10.小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景．以下说法中正确的是（）A．甲图中成的是实像；乙图中成的是虚像B．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内C．甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，所成的像也变小D．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机10题11题11.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图所示的位置时，恰能在光屏上得到一个清晰的像。

（物理）透镜及其应用练习题含答案含解析一、初中物理透镜及其应用1．小明将点燃的蜡烛放在距凸透镜32 cm处，在透镜另一侧距蜡烛50cm处的光屏上得到烛焰清晰的像，则（）A. 光屏上所成的是倒立、放大的实像B. 光屏上所成的是倒立、等大的实像C. 该透镜的焦距f一定满足9 cm＜f＜16 cmD. 该透镜的焦距f一定满足18 cm＜f＜32 cm【答案】 A【解析】【解答】根据物体到凸透镜的距离小于像到凸透镜的距离，则物体在一倍焦距和二倍焦距之间，像在二倍焦距之外，此时的像是倒立、放大的实像，A符合题意，B不符合题意；根据物距和像距范围列不等式：f<32cm<2f，50cm>2f，解得16cm<f<25cm，CD不符合题意。

故答案为：A.【分析】根据物距和像距的大小可以判断成像特点，并且可以分析凸透镜焦距的取值范围。

2．正午时,太阳光垂直照射水平地面,取一直径是15cm的圆形的薄透镜正对阳光,在距透镜12cm的地面上得到一个光斑,其直径是5cm,若将透镜向上移动少许,光斑变小，则透镜的焦距是（）A. 6cmB. 12cmC. 18cmD. 24cm【答案】 C【解析】【解答】在距透镜15cm的地面上得到一个光斑，说明太阳光经凸透镜未过焦点会聚的，或已过焦点会聚的光斑。

将透镜向上移动少许，光斑变小，说明太阳光经凸透镜是没过焦点会聚的光斑。

光斑的直径是透镜直径的，说明太阳光经凸透镜形成的光斑是焦距，即焦距是 12cm＝18cm.故答案为：C.【分析】凸透镜对光线有会聚的作用；最小、最亮的光斑就是该凸透镜焦点的位置，焦点到透镜光心的距离就是焦距.3．如图所示，是小明同学拍摄的武汉长江大桥的照片，下列说法正确的是（）A. 要想使桥的像小一些，小明应离桥远一些再拍摄B. 桥在水中的倒影是由于光的直线传播形成的C. 桥在水中的倒影是由于光的折射形成的D. 拍摄时底片上的像是倒立放大的实像【答案】A【解析】【解答】A. 要使底片上桥的像变小，物距要增大，所以马亮离桥要远一些。

第三章《透镜及其应用》单元测验题编号 姓名 评分 一、单项选择题（13×3分=39分）1. 一个凸透镜的焦点为F ，一个凹透镜的焦点为F ´。

让这两个透镜的一侧都正对太阳光，则在两透镜另一侧的焦点上，F 与F ´的温度相比 （ ） A. F 点的温度较高 B. F ´点的温度较高 C. 两点的温度一样高 D. 无法判断2. “影”是我们日常生活中常见的光现象，例如做光学游戏形成的“手影”、 影剧院放映的“电影”、湖岸景物在水中形成的“倒影”、春游时留下美好记忆的照片——“摄影”等。

以下列出了“影”与物理知识对应的关系，其中不正确的是 （ ） A. 手影——光的直线传播 B. 倒影——平面镜成像 C. 电影——凸透镜成像 D. 摄影——光的反射成像3. 如图所示为照相机的照像原理，则景物在底片上所成的像是 （ ） A. 正立、等大的虚像 B. 倒立、缩小的实像 C. 倒立、放大的实像 D. 正立、放大的虚像4. 小满同学经过对凸透镜成像的实验探究，写出了如下一些结论，你认为她的结论中不正确的是 （ ） A. 凡是实像，都是倒立的 B. 凡是虚像，都是正立的C. 凸透镜所成的实像，既有放大的，又有缩小的，还有等大的D. 凸透镜所成的虚像，既有放大的，又有缩小的，还有等大的5. 物体放在凸透镜前12cm 处，在光屏上得到了缩小的像。

则这个凸透镜的焦距可能是 （ ）A. 4cmB. 6cmC. 8cmD. 12cm6. 如图所示的是小明同学用一个凸透镜观察《物理世界》的封面时的情形。

下列光学仪器的成像规律与该情形的规律相同的是 （ ） A. 放大镜 B. 照相机 C. 投影仪 D. 潜望镜7. 如图所示，小华用放大镜看指纹时，觉得指纹的像太小。

为使像更大些，正确的做法是（ ） A. 眼睛和手指不动，让放大镜离手指近些 B. 眼睛和手指不动，让放大镜离手指远些 C. 放大镜和手指不动，让眼睛离放大镜稍近些 D. 放大镜和手指不动，让眼睛离放大镜远些8. 如图所示，B 为AC 的中心，蜡烛烛焰通过凸透镜后在右侧的光屏上成一个清晰缩小的像，则凸透镜 （ ） A. 应该放在蜡烛的左侧某处 B. 应该放在B 点C. 应该放在A 、B 之间的某处D. 应该放在B 、C 之间的某处9. 如图所示，F 为凸透镜的两个焦点，A ´B ´为物体AB 的像，则物体AB （ ） A. 在图中Ⅰ区域，比A ´B ´大，箭头方向向上 B. 在图中Ⅱ区域，比A ´B ´大，箭头方向向下 C. 在图中Ⅲ区域，比A ´B ´大，箭头方向向上 D. 在图中Ⅳ区域，比A ´B ´大，箭头方向向下10. 眼睛是心灵的窗户，青少年应养成良好的用眼习惯。

人教版八年级物理《第三章透镜及其应用》单元测试题及答案一、单项选择题（13×3分=39分）1. 关于透镜，下列说法中正确的是（）A. 光线通过凹透镜一定不会相交B. 光线通过凸透镜一定能会聚于一点C. 凸透镜只对平行光有会聚作用D. 一个凸透镜有两个实焦点2. 下列四种光学器件成像情况正确的是（）A. 照相机成正立、缩小的实像B. 投影仪成正立、放大的实像C. 放大镜成正立、放大的虚像D. 潜望镜成正立、等大的实像3. 下列关于实像和虚像的说法中，正确的是（）A. 实像是由光的折射形成的，虚像是由光的反射形成的B. 看到实像时有光进入人眼，看到虚像时没有光进入人眼C. 实像是缩小或放大的，虚像都是放大的D. 实像能用光屏承接，虚像不能用光屏承接4. 小丽同学拍了一张1寸登记相后，又想拍一张2寸的登记相，摄影师应该采取的办法是（）A. 靠近小丽，同时镜头往前伸 B. 靠近小丽，同时镜头往后缩C. 远离小丽，同时镜头往前伸D. 远离小丽，同时镜头往后缩5. 小阳同学同学在做凸透镜成像实验时，观察到在距凸透镜20cm处的光屏上呈现一个放大的像。

则此凸透镜的焦距可能为（）A. 5cm B. 10cmC. 15cmD. 25cm6. 在凸透镜成像中，若得到一个与物体在镜同侧的像，则这个像一定是（）A. 缩小、正立的虚像B. 放大、正立的虚像C. 缩小、倒立的实像D. 放大、倒立的实像7. 如图所示，小刚同学手握放大镜，隔着放大镜看物体，则看到的（）A. 只能是正立放大的像B. 只能是倒立缩小的像C. 只能是倒立放大的像D. 这三种像都可以看到8. 如图所示，在“研究凸透镜成像特点”的实验中，右侧光屏上出现了清晰的烛焰像。

已知凸透镜的焦距为f，由此可以判断左侧蜡烛到凸透镜的距离u所在的范围是（）A. u＜fB. f＜u＜2fC. u＝2fD. u＞2f9. 小明同学在光具座上做“研究凸透镜成像”的实验。

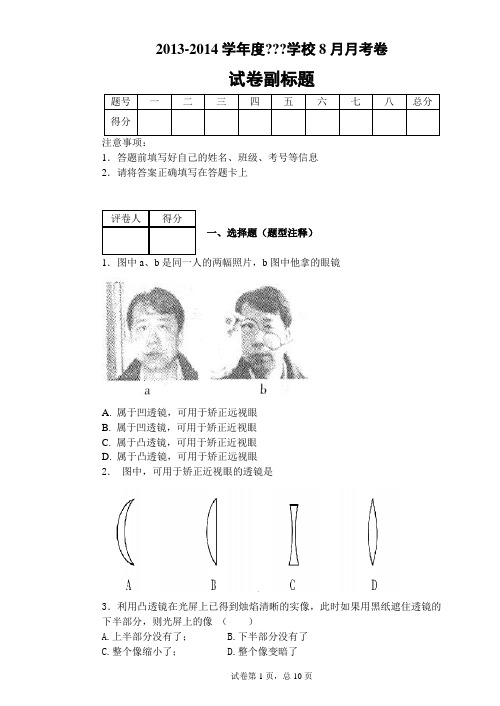

2013-2014学年度???学校8月月考卷试卷副标题题号一二三四五六七八总分得分注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上评卷人得分一、选择题（题型注释）1．图中a、b是同一人的两幅照片，b图中他拿的眼镜A. 属于凹透镜，可用于矫正远视眼B. 属于凹透镜，可用于矫正近视眼C. 属于凸透镜，可用于矫正近视眼D. 属于凸透镜，可用于矫正远视眼2．图中，可用于矫正近视眼的透镜是3．利用凸透镜在光屏上已得到烛焰清晰的实像，此时如果用黑纸遮住透镜的下半部分，则光屏上的像（）A.上半部分没有了；B.下半部分没有了C.整个像缩小了；D.整个像变暗了4．显微镜能对微小物体进行高倍放大，它利用了两个焦距不同的透镜分别作为物镜和目镜，则下列说法正确的是（）A.物镜和目镜都成实像B.物镜和目镜都成虚像C.物镜和目镜都起放大作用D.物镜和目镜都是凸透镜5．下列光学设备中，应用的原理与如图所示的凸透镜成像规律相同的是A．照相机 B．老花镜C．幻灯机 D．放大镜6．如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜和蜡烛做“探究凸透镜成像规律”的实验，当烛焰距凸透镜30cm时，重新调节光屏的位置，可以在光屏上得到A．正立放大的虚像B．倒立等大的实像C．倒立放大的实像D．倒立缩小的实像7．放映幻灯时，幻灯片到凸透镜的距离是30厘米，银幕上得到一个放大的像，则凸透镜的焦距接近于（）A.10厘米B.20厘米C.30厘米D.40厘米8．我们用幻灯机放幻灯片时，幻灯片到凸透镜的距离是25cm，则幻灯机凸透镜的焦距可能是（）A.10cmB.20cmC.30cmD.40cm9．某同学通过显微镜的目镜看见了载物片上有一个很小的字母“L，’，若不用显微镜仍能看见，则他所看见的应是下列图中的 ( )10．下列说法正确的是A．光只有在真空中才沿直线传播B．人站在竖直放置的平面镜前1m处，镜中的像到平面镜的距离也是1mC．经凸透镜所成的像都是倒立的D．镜面反射和漫反射都遵守光的反射定律11．图是陈大爷眼睛看物体时的成像情况，则他的眼睛类型及矫正需要选用的透镜分别是A．远视眼凸透镜B．远视眼凹透镜C．近视眼凸透镜D．近视眼凹透镜12．在下图中，凸透镜焦距为lO厘米，为了找到像的位置，光屏应在光具座的____________厘米刻度范围内移动(选填“60-70”或“大于70”)；保持透镜位置不变，当蜡烛在45厘米刻度处时，移动光屏，________在光屏上成像(选填“能”或“不能”)。

单元05 透镜及其应用过关测试（时间：60分钟分值：100分）一、单选题（共10小题，每小题3分，共30分）1.如图所示，关于远视眼的形成和矫正方法，正确的是（ ）A．①③B．②④C．①④D．②③【答案】D【分析】（1）近视眼：如果晶状体的凸度过大，或眼球前后径过长，远处物体反射来的光线通过晶状体折射后形成的物像就会落在视网膜的前方，导致看不清远处的物体，形成近视眼。

近视眼戴凹透镜加以矫正。

（2）远视眼：如果眼球晶状体的曲度过小，或眼球前后径过短，近处物体反射来的光线通过晶状体折射后形成的物像，就会落在视网膜的后方，导致看不清近处的物体，形成远视眼。

远视眼戴凸透镜进行矫正。

【解答】图①中光线在视网膜前汇聚，表示成像落在视网膜的前方，因此表示的是近视眼；图②中光线在视网膜后方汇聚，表示成像落在视网膜后方，因此表示的是远视眼；图③中凸透镜表示远视眼的矫正；图④凹透镜表示近视眼的矫正。

因此，表示近视眼成像情况及矫正方法的分别是①④；表示远视眼成像情况及矫正方法的分别是②③。

故选：D。

【知识点】远视眼的成因与矫正办法2.在光具座上放置一个焦距为10cm的凸透镜，蜡烛和透镜的位置如图甲所示，图乙是蜡烛点燃后的火焰。

调整光屏，可以得到的清晰的像是（ ）A．B．C．D．【答案】C【分析】物距大于二倍焦距时，凸透镜成倒立、缩小的实像。

【解答】已知凸透镜的焦距为10cm，由图可知蜡烛到凸透镜的距离（物距）为27.0cm，大于20cm，即物距大于二倍焦距，所以可得到倒立、缩小的实像，故C图正确。

故选：C。

【知识点】凸透镜成像的应用3.如图中成实像的是（ ）a用放大镜观察邮票 b用照相机拍摄景物c用投影仪在荧幕上投影 d用平面镜矫正姿势A．ab B．bc C．ac D．cd【答案】B【分析】物体在平面镜中成正立、等大的虚像，其成像原理是光的反射。

凸透镜成像的三种情况和应用：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机。

第三章透镜及其应用典型例题【例题1】如图，根据透镜前后的光路，填上适当类型的透镜。

解析：（1）发散，凹透镜（2）会聚，凸透镜（3）发散，凹透镜（4）会聚，凸透镜答案：（1）凹透镜（2）凸透镜（3）凹透镜（4）凸透镜【例题2】如图所示，一玻璃砖内有一凸形气泡，一束平行光垂直射向玻璃砖的侧面，通过玻璃砖后，光线将会（）。

A.仍然平行B.会聚C.发散D.无法确定解析：从图中同学们若不进行分析，很容易选B为答案，这是错误的，因为凸形是气泡不是玻璃元件，故它不是凸透镜，这是一块玻璃砖被气泡分成两部分，这两部分都是中间薄，边缘厚，是凹透镜。

因此对照过去的平行光有发散作用，所以C是正确的。

答案：C【例题3】一束光在空气中经凸透镜折射后，下列说法中正确的是（）。

A.一定是平行光束B.一定是会聚光束C.折射光束比原来的光束会聚一些D.一定是发散光束解析：凸透镜对光线有会聚作用。

“会聚作用”指光线比原来的光线要相互“靠拢”故不一定是平行光束，也不一定是会聚光束，也不一定是发散光束，故C是正确的。

答案：C【例题4】照相机的镜头相当于一个镜，在相当于的胶片上得到的、的像。

答案：凸透、光屏、倒立、缩小【例题5】放幻灯时，银幕上出现了一面旗，它的形状与A图相似，则幻灯机上的旗应是图中的（）。

解析：使用幻灯机时，应当在屏上出现倒立、放大的实像。

这就需要将幻灯片倒置，还需要调节屏幕位置，镜头位置，使屏上的像清晰。

答案：D【例题6】关于放大镜，如下说法不正确的是（）。

A.放大镜就是凸透镜B.用放大镜可得到物体倒立的像C.物体放在任何位置都可以得到放大的像D.只有把物体放在凸透镜焦点以内，才能得到正立、放大的像解析：放大镜是凸透镜，能成一个正立放大的像，不过必须在焦点以内。

手持放大镜伸直胳膊看窗外的景物，可以成倒立、缩小的像，所以不是用放大镜在任何位置都可以得到放大的像，C的说法是不正确的。

答案：C【例题7】关于四种光学仪器的成像情况，以下说法中正确的是（）。

2014年中考物理专题复习-凸透镜及其应用练习题及答案第一篇：2014年中考物理专题复习-凸透镜及其应用练习题及答案2014年中考物理专题复习-凸透镜及其应用练习题及答案1．《史记》、《梦溪笔谈》中都有海市蜃楼的记载，宋代大诗人苏轼在《登州海市》中也描述过海市蜃楼的奇观。

海市蜃楼现象的产生是由于A．光的折射B．光的反射C．光的直线传播D．光的色散 2．下列光现象中，由于光的折射而形成的是答案：B 3．图1所示现象中，应该用光的折射规律来解释的是答案：C 4．观察拍摄于水边的风景照片时，总会发现倒影部分比景物本身暗一些，这是光从空气射到水面上时，由于光的▲(填“反射”或“折射”)一部分光进入了水中的缘故。

答案：折射5．一束光线AO以与水面成30的角斜射到水面．试在图12中画出光线AO经过水面后的光路图． 06、2009年7月22日（农历六月初一）上午，在我国长江中下游地区，将可以看到本世纪最重要、持续时间最长的一次日全食，在上海和杭州地区，人们可以“享受”到大约5-6分钟的日全食时间。

（2）专家提醒，在观察日全食时千万要小心，直接观察太阳会灼伤眼睛，甚至可能对眼睛造成永久性上海。

其原因之一是人眼对光的作用相当于，对光线有会聚作用。

答案：凸透镜7.小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了清晰的像。

则A．得到的像是正立缩小的实像 B．得到的像是倒立放大的实像C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小 D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏8．探究烛焰通过焦距是10cm的凸透镜成像规律时，蜡烛、透镜、光屏位置如图6所示，此时 A．a为物距 B．b为焦距C．凸透镜成放大的烛焰像D．若蜡烛、透镜不动，仅移动光屏，烛焰可在光屏上成清晰的像答案：C9．在探究凸透镜成像规律时，首先应调节凸透镜、光屏和烛焰，使它们的中心在同一直线上，并且大致在．如果凸透镜焦距为10cm，物距为25cm，移动光屏，可以在光屏上得到一个倒立、的实像．在照相机和投影仪中，成像情况与此类似的是．答案：同一高度缩小照相机第二篇：中考物理复习—凸透镜成像（含答案）凸透镜成像一、选择题1．在探究凸透镜成像规律实验中，将蜡烛从较远处向接近凸透镜焦点的移动过程中，下列说法正确的是（）A．像距先变大后变小B．物与像的距离越来越小C．像越来越大D．像先放大后缩小2．照相时，被拍摄物体到镜头的距离与照相机镜头焦距的关系应为（）A．物体在2倍焦距之外B．物体在1倍焦距和2倍焦距之间C．物体到镜头的距离小于焦距D．物体到镜头的距离等于2倍焦距3．用镜头焦距不变的照相机给同学拍照，底片上成一清晰的全身像，若要改拍半身像，则应该使（）A．照相机靠近该同学，镜头向前调节B．照相机远离该同学，镜头向后调节C．照相机远离该同学，镜头向前调节D．照相机靠近该同学，镜头向后调节4．物体放在凸透镜的主光轴上，当物体离透镜16cm时在光屏上观察到放大的像，则该凸透镜的焦距f可能是（）A．5cmB．12cmC．16cmD．32cm5．在做“探究凸透镜成像规律”的实验中，某小组同学利用图甲测出了透镜的焦距后，正确安装并调节实验装置如图乙所示，在光屏上得到一个清晰的像。

第五章《透镜及其应用》过关练侧1.下列光路图正确的是()A.凸透镜对光线的作用B.凹透镜对光线的作用C.放大镜的成像图D.近视眼的成像图2.将一蜡烛放在装有水的烧瓶前,调整蜡烛和烧瓶至如图所示位置,在墙壁上得到清晰的像.该像的性质是()A.缩小的虚像B.放大的虚像C.缩小的实像D.放大的实像3.关于常见的光学仪器,下列说法正确的是()A.焦距越小的凸透镜,对光的会聚作用越明显B.校园内安装的监控摄像头,相当于一个凹透镜C.为矫正近视眼,要用适当的凸透镜片做成眼镜D.平行于主光轴的光,通过凹透镜后一定经过焦点4.如图关于透镜的应用,下列说法正确的是()5.在探究凸透镜成像的实验中,蜡烛、凸透镜和光屏的位置如图所示,烛焰在光屏上恰好成一清晰的像(像未画出).下列说法正确的是()A.凸透镜的焦距是20 cmB.将蜡烛和光屏都向右移动,光屏上可成清晰的像,该成像规律应用在照相机上C.在贴近凸透镜的左侧放置一眼镜片,只向左移动光屏,可在光屏上成清晰缩小的像,该镜片对光起发散作用D.用f=15 cm的凸透镜替换图中透镜,只向右移动光屏,可在光屏上成清晰的像6.同学们课间在走廊上眺望远方,此时晶状体变(填“厚”或“薄”),晶状体的发生变化,远处的景物在视网膜上成倒立、的实像.有些同学看不清远处的景物,可以配戴用透镜制作的眼镜矫正视力.7.小明在探究“凸透镜成像规律”的实验中,当把蜡烛放在距透镜30 cm处时,可在光屏上形成清晰的缩小的像,此时的成像特点可应用于(填“照相机”“投影仪”或“放大镜”).现保持透镜位置不变,将蜡烛向靠近透镜方向移动10 cm,要使光屏上再次形成清晰的倒立的像,应将光屏(填“远离”或“靠近”)透镜.8.小强同学在做“探究凸透镜成像规律”实验时,光屏上得到发光物体清晰的像,当他不小心将手指尖触摸到凸透镜时,光屏上(填“会”或“不会”)有他指尖的像;这时光屏上所成的像会(填“变亮”“变暗”或“亮度不变”).9.图甲为电影放映机,其成像原理如图乙所示.为让观众看到清晰的实像,应将胶片放在距离凸透镜(填序号∶①1倍焦距以内;②1倍焦距到2倍焦距之间;③2倍焦距以外)的位置,白色银幕是为了(填“反射”或“吸收”)所有颜色的光.10.图中已给出入射光线和出射光线,请在方框中画出适当的透镜.11.如图所示,有一条经过平面镜反射过点P的反射光线平行于主光轴入射到凹透镜上,S'为像点,请确定点光源S的位置,并补全光路图.12.小明和小红做“探究凸透镜成像规律”实验.(1)利用太阳光测量凸透镜的焦距时,小明将一把木质刻度尺的一端支于水平地面上,观察尺在地面上形成的影子,不断调节刻度尺,使其在地面上的影子,这时尺的方向就与太阳光的方向平行.小明保持尺不动,小红将光屏A和凸透镜L按照图甲所示的方式均垂直于刻度尺摆放,光屏上形成了一个最小、最亮的光斑.则该凸透镜的焦距为cm.(2)将此凸透镜、点燃的蜡烛、光屏置于光具座上如图乙所示的位置时,光屏上呈现烛焰的倒立、的实像;保持图乙中蜡烛和光屏的位置不变,将凸透镜移到光具座上cm刻度线处,光屏上能再次呈现烛焰清晰的像.13.小明和小亮用如图所示的装置探究凸透镜成像的规律.(1)实验前将烛焰、凸透镜和光屏的中心调至同一高度,目的是.(2)如图所示,光屏上呈现一个清晰的像,保持凸透镜位置不变,将蜡烛向左移动一段距离,要再次在光屏上得到清晰的像,应将光屏向移动,像的大小将变.(3)小亮认为:凸透镜成实像时,不但像与物上下是颠倒的,而且左右也是相反的.请你设计一种简单的方法,验证小亮的观点..14.小明做“探究凸透镜成像规律”实验.(1)调整实验器材高度时,蜡烛(填“需要”或“不需要”)点燃.(2)他用同一凸透镜做了两次实验,如图甲、乙所示,光屏上均有清晰的像(像未画出),其中成缩小像的是图.(3)凸透镜的焦距可能是(填字母).A.5 cmB.8 cmC.10 cmD.15 cm(4)在图乙中将一镜片放在烛焰和透镜之间后,光屏上的像变模糊了,将光屏向左移动,光屏上再次出现清晰的像,则所加镜片可以矫正图(填“丙”或“丁”)的视力缺陷.15.某小组做探究“凸透镜成像规律”的实验,实验装置如图甲所示.【基础设问】(1)为了便于观察,本实验应在光线较(填“亮”或“暗”)的环境中进行.(2)将烛焰、凸透镜和光屏的中心大致调整在同一高度,目的是.(3)如图乙所示,一束平行光正对凸透镜照射,光屏上出现一个最小、最亮的光斑,则凸透镜的焦距f=cm.(4)调整各元件在光具座上的位置,当各元件位置如图丙所示时,光屏上恰好呈现清晰的像(像未画出).①此时物距是cm,像距是cm,像的性质是(填像的正倒、大小特点)的实像.生活中(填“照相机”“投影仪”或“放大镜”)就是利用这一成像原理制成的.②保持凸透镜位置不动,小红将蜡烛移至30 cm处时,要想得到清晰的像,光屏应移至cm 处,此时成(填像的正倒、大小特点)的实像.③小红保持凸透镜位置不变,将蜡烛从10 cm处移至35 cm处时应将光屏向(填“靠近”或“远离”)凸透镜的方向移动,光屏上可以成(填“放大”或“缩小”)的像.④保持透镜位置不动,小红将蜡烛移动至45 cm处时,无论怎么移动光屏,光屏上都无法承接到像,原因是.此时烛焰发出的光经凸透镜折射后成(填像的正倒、大小特点)的(填“虚”或“实”)像,应从(填“光屏”或“蜡烛”)一侧透过凸透镜观察这个像.(5)如图丙所示,若将蜡烛与光屏的位置互换,光屏上会呈现(填像的正倒、大小特点)的像,此时成像特点符合(填“照相机”“投影仪”或“放大镜”)的原理. (6)实验过程中,蜡烛由于燃烧而逐渐变短,此时烛焰的像在光屏上的位置会向方移动,为了能让烛焰的像回到光屏的中央,可将凸透镜向调节.(均填“上”或“下”)【能力设问】(7)在图丙的实验中,若在凸透镜和蜡烛之间放置一凹透镜,则需要将光屏向(填“左”或“右”)移动才能在光屏上得到清晰的像.(8)如图丁所示,在烛焰和凸透镜之间放一副眼镜,发现光屏上的像由清晰变模糊了,将光屏向靠近透镜方向移动适当距离后,光屏上再次呈现清晰的像,则该眼镜是(填“近视”或“远视”)眼镜.(9)在图丙的实验中,若保持蜡烛和凸透镜位置不变,更换凸透镜,在光具座上向左移动光屏,光屏上又出现了清晰的像.这表明像距变(填“大”或“小”)了,由此可推断出更换的凸透镜对光的会聚能力(填“增强”或“减弱”),此透镜的焦距(填“大于”“小于”或“等于”)10.0 cm.【拓展设问】(10)在图丙的实验中,若用不透明的硬纸板挡住凸透镜的上半部分,则光屏上(填选项序号).A.只出现烛焰像的上半部分B.只出现烛焰像的下半部分C.出现烛焰完整的像,但像更小了D.烛焰的像仍然是完整的,且大小不变,只是变暗了(11)在图丙实验中,小红保持凸透镜在50 cm位置处不变,当蜡烛移动到38 cm刻度线处时,发现在凸透镜右侧无论怎样移动光屏,光屏上都无法成清晰的像,请你判断产生此现象的原因可能是.(12)如图戊所示,若切除凸透镜中间的阴影部分,再将剩余部分靠拢合在一起,蜡烛在P点时将成个像.(13)小红认为凸透镜成实像时,不但像与物上下是颠倒的,而且左右也是相反的.请你设计一种简单的方法验证小红的观点:.参考答案1.C【解题思路】凸透镜对光线有会聚作用,从焦点处发出的光线经凸透镜折射后,平行于主光轴,故A错误;凹透镜对光线有发散作用,光线经凹透镜折射后,会更加发散,故B错误;当物距小于1倍焦距时,物体经凸透镜成正立、放大的虚像,且物、像同侧,故C正确;近视眼成像在视网膜前,故D错误.2.D【解题思路】题图中装水的烧瓶相当于凸透镜,墙壁相当于光屏,光屏承接到的是实像.由题图可知,物距小于像距,由凸透镜的成像规律可知,当f<u<2f时,v>2f,此时烛焰通过凸透镜成倒立、放大的实像.故选D.3.A【解题思路】凸透镜的焦距越小,凸透镜对光的会聚作用越明显,A正确;校园内安装的监控摄像头,相当于一个凸透镜,B错误;近视眼的形成原因是晶状体太厚,折光能力太强,或者眼球在前后方向上太长,因此来自远处某点的光会聚在视网膜前,为矫正近视眼,要配戴对光有发散作用的凹透镜片做成的眼镜,C错误;平行于主光轴的光通过凹透镜后发散,折射光线的反向延长线经过焦点,D错误.4.C【解题思路】凹透镜可以矫正近视眼,A错误.凸透镜可以矫正远视眼,B错误.显微镜的目镜成放大的虚像,C正确.望远镜的目镜成放大的虚像,D错误.5.D【解题思路】由题图可知,物距与像距相等,根据凸透镜成像规律可知,此时烛焰在光屏上成一等大的像,u=v=2f=20 cm,解得f=10 cm,A错;将蜡烛和光屏都向右移动,光屏上成清晰的像时,物距在一倍焦距和二倍焦距之间,光屏上成的是倒立、放大的实像,投影仪就是根据这一成像原理工作的,B错;在贴近凸透镜左侧放置一眼镜片后,向左移动光屏,可在光屏上成清晰缩小的像,这说明像向左移动了,像距减小,故该眼镜片对光有会聚作用,C错;用焦距为15 cm 的凸透镜替换题图中的凸透镜后,物距在透镜的一倍焦距和二倍焦距之间,则像距大于二倍焦距,即像距大于30 cm,故应将光屏向右移动,才能在光屏上成清晰的像,D正确.6.【参考答案】薄焦距缩小凹【解题思路】当眼睛看远处物体的时候,晶状体变薄,晶状体的焦距变大,折光能力变弱,使远处物体射来的光刚好会聚在视网膜上;远处物体在晶状体的二倍焦距点以外,根据凸透镜成像的特点可知,视网膜上成倒立、缩小的实像.有些同学看不清远处的景物,这是由于晶状体折光能力太强,导致远处景物的光会聚在视网膜前,因此应配戴对光有发散作用的凹透镜,使远处景物的光恰好成在视网膜上.7.【参考答案】照相机远离【解题思路】当u=30 cm时成清晰的缩小的像,说明此时蜡烛位于凸透镜的2倍焦距以外,照相机就是应用这一成像特点工作的;凸透镜成实像时有“物近像远像变大,物远像近像变小”的规律,蜡烛向靠近透镜方向移动10 cm后,蜡烛距离凸透镜20 cm,仍位于凸透镜的1倍焦距以外,成倒立的实像,此时光屏要远离透镜才能再次承接到清晰的像.8.【参考答案】不会变暗【解题思路】手指尖触碰凸透镜时,手指尖处于凸透镜的焦点以内,故光屏上不会出现手指尖的像;手指尖触碰凸透镜时,阻挡了一部分物体发出的光线通过凸透镜,由于透过凸透镜的光线减少,所以物体透过凸透镜所成的像会变暗.9.【参考答案】②反射【解题思路】电影放映机是利用物距在凸透镜1倍焦距到2倍焦距之间时成倒立、放大的实像的原理工作的;由于白色能反射所有的色光,所以银幕应是白色的.10.【参考答案】如图所示.【解题思路】由题图可知,平行光经过透镜后相交,说明该透镜对光有会聚作用,所以方框中的透镜为凸透镜.11.【参考答案】如图所示.12.【参考答案】(1)最短10(2)缩小35.0【解题思路】(1)由题图甲可知,该凸透镜的焦距为10 cm.(2)由题图乙可知,u=30 cm>2f,v=15 cm,f<v<2f,由凸透镜成像规律可知,此时光屏上成倒立、缩小的实像;保持蜡烛和光屏的位置不变,当将凸透镜移到光具座上35.0 cm刻度线处时,此时u=15 cm,v=30 cm,根据光路可逆的原理可知,光屏上能再次呈现烛焰清晰的像.13.【参考答案】(1)使像能成在光屏中央(2)左小(3)沿垂直于光具座方向吹动烛焰,观察光屏上像的晃动方向是否与烛焰的晃动方向相反(合理即可)【解题思路】(1)实验前将烛焰、凸透镜和光屏的中心调至同一高度,目的是使烛焰的像成在光屏的中心;(2)由题图可知,物距大于像距,此时光屏上成的是倒立、缩小的实像,物距大于两倍焦距,若将蜡烛向左移动,则物距增大,物距仍大于两倍焦距,烛焰发出的光经凸透镜后仍成实像,根据“凸透镜成实像时,物远像近像变小”的规律可知,此时像距会减小,像也会变小,故应将光屏向左移动.14.【参考答案】(1)需要(2)甲(3)C(4)丁【解题思路】(1)根据凸透镜成像规律实验中的要求可知,必须让烛焰、凸透镜、光屏三者的中心大致在同一高度处,所以应在调整实验器材高度之前点燃蜡烛.(2)由题图甲可知,像距小于物距,此时成倒立、缩小的实像;由题图乙可知,像距大于物距,此时成倒立、放大的实像;综上所述,成缩小像的是图甲.(3)由题图甲可知,u1=30 cm>2f,2f>v1=15 cm>f,解得15 cm>f>7.5 cm;由题图乙可知,2f>u2=18 cm>f,v2=23 cm>2f,解得11.5 cm>f>9 cm;综上所述,11.5 cm>f>9 cm,故C符合题意.(4)在题图乙中将一镜片放在烛焰和透镜之间后,光屏上的像变模糊了,将光屏向左移动,光屏上再次出现清晰的像,说明该镜片对光具有会聚作用,是凸透镜,可以用来矫正远视眼;题图丙的像成在视网膜前方,是近视眼的成因;题图丁的像成在视网膜后方,是远视眼的成因;故所加镜片可以矫正题图丁的视力缺陷.15.【参考答案】(1)暗(2)使烛焰的像成在光屏中央(3)10.0(4)①40.013.0倒立、缩小照相机②70.0倒立、等大③远离放大④物距小于凸透镜一倍焦距正立、放大虚光屏(5)倒立、放大投影仪(6)上下(7)右(8)远视(9)小增强小于(10)D(11)像距太大,超出光具座的调节范围(12)2(13)沿垂直于光具座方向吹动烛焰,观察光屏上像的晃动方向是否与烛焰的晃动方向相反(答案合理即可)【解题思路】(4)④此时物距为5 cm,小于凸透镜一倍焦距,成的是正立、放大的虚像,光屏是接收不到像的.(6)由于蜡烛燃烧变短,烛焰向下移动,烛焰的像向上移动,为了让烛焰的像回到光屏中央,可将凸透镜向下调节.(7)凹透镜对光有发散作用,则射向光屏的光经过凹透镜将推迟会聚,即光屏要向右移动才能在光屏上得到清晰的像.(8)在烛焰和凸透镜之间放一副眼镜,光屏上的像由清晰变模糊了,将光屏向靠近透镜的方向移动适当距离后,光屏上再次呈现清晰的像,说明光线提前会聚,故镜片是凸透镜,该眼镜是远视眼镜.(9)更换凸透镜后需要向左移动光屏才能得到清晰的像,说明光提前会聚了,即所更换的凸透镜对光的会聚能力更强,故此透镜的焦距小于10.0 cm.(10)若用不透明的硬纸板挡住凸透镜的上半部分,还会有部分光线经凸透镜折射会聚成完整的像,只是折射光线减少,成的像变暗.(12)切割后,凸透镜一分为二,有两个光心,成的像有两个.。

初中物理《透镜及其应用》核心知识及练习题一、透镜主光轴：通过两个球面球心的直线。

光心：（O）即薄透镜的中心。

性质：通过光心的光线传播方向不改变。

焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，叫焦点。

1.概念焦距（f）：焦点到凸透镜光心的距离物距（u）：物体到透镜的距离像距（v）：像到透镜的距离2.三条特殊光线：F3.对比：二、凸透镜成像规律及其应用1.实验：实验时点燃蜡烛，使烛焰.凸透镜.光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在焦点以内；②烛焰在焦点上③烛焰.凸透镜.光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

2.实验结论：（凸透镜成像规律）3.对规律的进一步认识：(1)u＝f 是成实像和虚象，正立像和倒立像，像物同侧和异侧的分界点。

(2)u＝2f 是像放大和缩小的分界点(3)当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。

(4)成实像时：物距减小（增大）像距增大 （减小）像变大 （变小）(5)成虚像时：4.应用：物距减小（增大）像距减小 （增大）像变小 （变大）巩固练习一、填空1.有以下五种光学镜子：A.平面镜、B.凸面镜、C.凹面镜、D.凸透镜、E 凹透镜， 其中对光线发生反射的有 ABC ，对光线发生折射的有 DE ，对光线有发散作用的 有 BE ，对光线有会聚作用的有 CD 。

2.如图所示，鱼缸中只有一条小鱼，而眼睛在 A 点可以观察到两条，一条鱼的位 置变浅，另一条鱼变大，前者是由于（光的折射）形成的（虚）像（填“实”或“虚”）； 后者是由于鱼缸的（右）侧部分（填“左”或“右”）等效为凸透镜而形成的（虚） 像（填“实”或“虚”）。

3.数码相机已在我们的生活中普及，照相机的镜头相当于一个（凸）透镜，若照相机镜头的焦距为50mm，当被拍照的人到镜头的距离大于100mm 时，会得到一个（倒立）（缩小）的实像。
