最新初中物理专题汇编透镜及其应用(一)

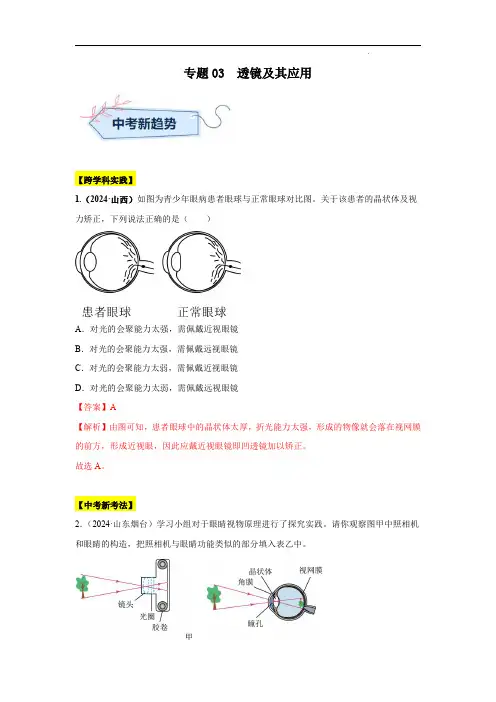

专题03透镜及其应用【跨学科实践】1.（2024·山西）如图为青少年眼病患者眼球与正常眼球对比图。

关于该患者的晶状体及视力矫正，下列说法正确的是（）A．对光的会聚能力太强，需佩戴近视眼镜B．对光的会聚能力太强，需佩戴远视眼镜C．对光的会聚能力太弱，需佩戴近视眼镜D．对光的会聚能力太弱，需佩戴远视眼镜【答案】A【解析】由图可知，患者眼球中的晶状体太厚，折光能力太强，形成的物像就会落在视网膜的前方，形成近视眼，因此应戴近视眼镜即凹透镜加以矫正。

故选A。

【中考新考法】2．（2024·山东烟台）学习小组对于眼睛视物原理进行了探究实践。

请你观察图甲中照相机和眼睛的构造，把照相机与眼睛功能类似的部分填入表乙中。

表乙照相机①胶卷光圈眼睛晶状体和角膜②③【答案】镜头视网膜瞳孔【解析】[1][2][3]根据图可知，人的眼睛像一架神奇的照相机，晶状体和角膜相当于镜头；视网膜相当于胶卷（底片）；瞳孔相当于光圈，调节光线的射入量；眼睑相当于快门，快门打开才能有光线进入；快门与眼睑的作用是相同的。

【结合生活实际】3.（2024·湖北武汉）实验小组在探究凸透镜成像规律的实验中：（1）图甲中，点燃蜡烛后，光屏上恰能成清晰的像，（填“照相机”“投影仪”或“放大镜”）就是根据该成像特点制成的。

将蜡烛向左移动一段距离，光屏上的像变模糊了，为了使光屏上再次成清晰的像，同学们提出了两种不同的解决方案：方案一：仅将光屏向移动一段距离；方案二：仅换用焦距较的凸透镜。

（2）某同学利用焦距为20cm的凸透镜观察指纹，保持指纹到眼睛的距离为40cm不变，将凸透镜调整到如图乙所示的位置，看到了指纹正立放大的像，此时该同学的眼睛通过凸透镜在另一侧能成（填“倒立缩小”“倒立放大”或“正立放大”）的像。

【答案】照相机左大倒立放大【解析】（1）[1]由图甲可知，物距大于像距，点燃蜡烛后，光屏上恰能成清晰的像，根据凸透镜成像，此时成倒立缩小的实像，照相机就是根据该成像特点制成的。

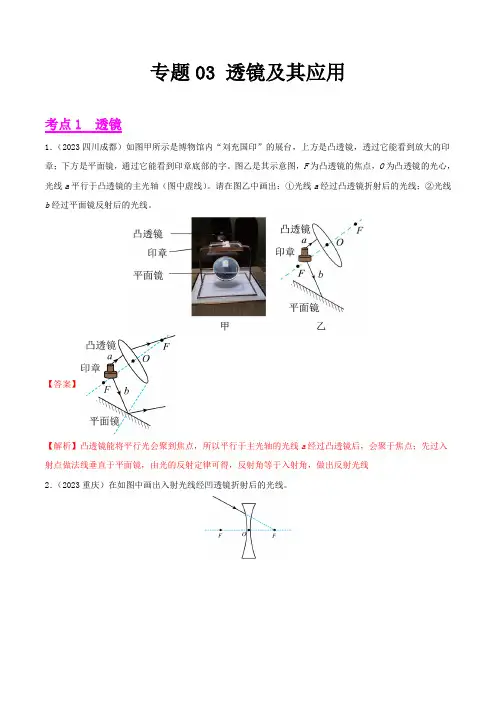

专题03 透镜及其应用考点1 透镜1．（2023四川成都）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。

图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。

请在图乙中画出：①光线a经过凸透镜折射后的光线；②光线b经过平面镜反射后的光线。

【答案】【解析】凸透镜能将平行光会聚到焦点，所以平行于主光轴的光线a经过凸透镜后，会聚于焦点；先过入射点做法线垂直于平面镜，由光的反射定律可得，反射角等于入射角，做出反射光线2．（2023重庆）在如图中画出入射光线经凹透镜折射后的光线。

【答案】【解析】凹透镜对光有发散作用，射向凹透镜另一侧焦点的光线经凹透镜折射后平行于主光轴射出3．（2023重庆）请根据画出的光线，在答图中虚线框内画出一个适当的透镜。

【答案】【解析】平行的光线经透镜折射后变得发散，因此该透镜起发散作用，为凹透镜4．（2023四川南充）如图所示，一束光射向凸透镜，请画出该光经过凸透镜、凹透镜的折射光路。

【答案】【解析】过凸透镜焦点的光线经凸透镜折射后折射光线平行于主光轴，平行于主光轴的光线经过凹透镜折射后，折射光线的反向延长线过凹透镜的虚焦点考点2 生活中的透镜5．（2023湖北随州）细心观察的小明发现身边处处有物理。

下列他观察到的现象或事例可以用“光的直线传播”解释的是（）A．课堂上老师用投影仪将同学们的忧秀作品展示投影B．太阳高照时校园长廊下斑驳的树影C．午后阳光通过课桌上透明水杯形成的彩色光带D．晚自习时教室窗户玻璃里出现的另一个“自己”【答案】B【解析】A．课堂上老师用投影仪将同学们的忧秀作品展示投影，利用的是凸透镜成倒立放大的实像的规律，凸透镜成像利用的是光的折射现象，故A不符合题意；B．太阳高照时校园长廊下斑驳的树影，影子的形成是光的直线传播现象，故B符合题意；C．午后阳光通过课桌上透明水杯形成的彩色光带是光的色散现象，光的色散属于光的折射现象，故C不符合题意；D．晚自习时教室窗户玻璃里出现的另一个“自己”，利用的是平面镜成像的特点，平面镜成像是光的反射现象，故D不符合题意。

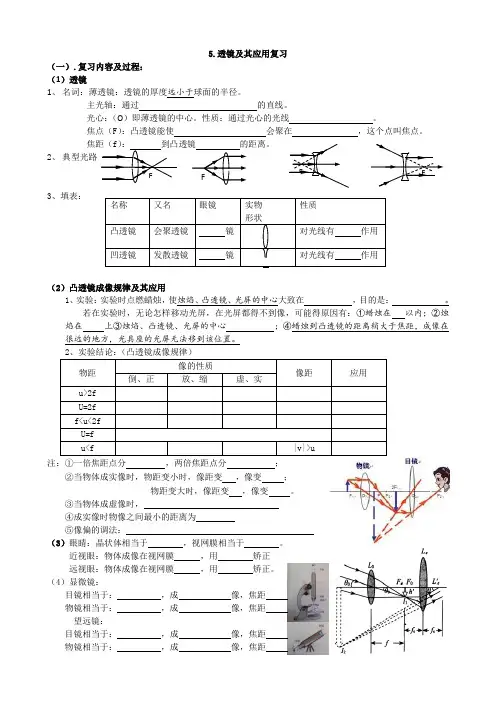

F F F F 5.透镜及其应用复习（一）.复习内容及过程： （1）透镜1、 名词：薄透镜：透镜的厚度远小于球面的半径。

主光轴：通过 的直线。

光心：（O ）即薄透镜的中心。

性质：通过光心的光线 。

焦点（F ）：凸透镜能使 会聚在 ，这个点叫焦点。

焦距（f ）： 到凸透镜 的距离。

2、 典型光路3、填表：（2）凸透镜成像规律及其应用1、实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在 ，目的是： 。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能得原因有：①蜡烛在 以内；②烛焰在 上③烛焰、凸透镜、光屏的中心 ；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

2、实验结论：（凸透镜成像规律）物距 像的性质像距 应用 倒、正 放、缩 虚、实 u>2f U=2f f<u<2fU=fu<f|v|>u注：①一倍焦距点分 ，两倍焦距点分 ； ②当物体成实像时，物距变小时，像距变 ，像变 ； 物距变大时，像距变 ，像变 。

③当物体成虚像时， ④成实像时物像之间最小的距离为⑤像偏的调法： （3）眼睛：晶状体相当于 ，视网膜相当于 。

近视眼：物体成像在视网膜 ，用 矫正 远视眼：物体成像在视网膜 ，用 矫正。

（4）显微镜：目镜相当于： ，成 像，焦距 物镜相当于： ，成 像，焦距望远镜：目镜相当于： ，成 像，焦距 物镜相当于： ，成 像，焦距名称 又名 眼镜 实物 形状性质凸透镜 会聚透镜 镜 对光线有 作用 凹透镜 发散透镜 镜 对光线有 作用（二）.例题及巩固练习:一、选择题1. (2019宜昌)据央视新闻报道，我国台湾省台中市一辆小客车，因车主将矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火(如图所示)．这瓶矿泉水所起的作用相当于( )A. 平面境B. 三棱镜C. 凸透镜D. 凹透镜2. (2019昆明)下列说法中正确的是( )A. 放大镜是凹透镜B. 凸透镜总是成实像C. 凸透镜只能成倒立的像D. 凹透镜对光线有发散作用3. (2019湘潭)在“探究凸透镜成像的规律”时，当烛焰离透镜14 cm时成放大的实像，当烛焰离透镜8 cm时成放大的虚像，则这个透镜的焦距可能是( )A. 4 cmB. 7 cmC. 10 cmD. 16 cm4. (全国视野创新题推荐·2019温州)将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像．该像的性质是( )A. 缩小的虚像B. 放大的虚像C. 缩小的实像D. 放大的实像5. (易错·2019杭州)关于近视和远视的成因如图所示，下列说法正确的是( )A. 甲为近视眼，可配戴凹透镜矫正B. 乙为近视眼，可配戴凸透镜矫正C. 甲为远视眼，可配戴凸透镜矫正D. 乙为远视眼，可配戴凹透镜矫正6. (易错)下列光路图画法不正确．．．的是( )7. (易错)(2019自贡)小明同学用数码相机(可调焦距)拍摄了同一花菜的两张照片．如图所示，结合图片分析，下面说法不正确．．．的是( )A. 照相机的镜头与老花镜属于同一类透镜B. 凸透镜能成缩小的实像是照相机的工作原理C. 在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些D. 在物距相同的情况下，拍摄乙照片时，镜头焦距需调得大一些8. (2018江西样卷)(不定项)在做“凸透镜成像”的实验中，当蜡烛、凸透镜和光屏的位置如图时，在光屏的中央承接到了蜡烛清晰的像．则下列说法正确的是( )A. 光屏上的像与照相机成的像性质相同B. 若只升高凸透镜，光屏上的像会向上移动C. 若只将蜡烛向左移动，光屏上还会承接到清晰的像D. 若只将凸透镜向左移动，光屏上还会承接到清晰的像二、填空题9. (2019陕西改编)6月6日是全国爱眼日．眼球中晶状体和角膜的共同作用相当于一个________透镜．视力正常的人看物体时，物体在视网膜上成________(选填“正立”或“倒立”)缩小的实像．10. (2018宜宾)如图所示，将一个凸透镜正对太阳，其下方20 cm处的白纸呈现出一个较小的光斑，这个现象提示我们：凸透镜对光有________作用；若将该透镜向纸面再靠近一小段距离的过程中，光斑一直变小，由此可以判断该透镜的焦距一定________(选填“大于”“等于”或“小于”)20 cm.11. (易错)如图所示为凸透镜成像的示意图，物体可放在a、b、c、d的任一位置，则代表照相机原理的为________，代表放大镜原理的为________．(均选填“a”“b”“c”或“d”)第14题图12. (热点信息原创题)如图所示，北京大兴国际机场采用人脸识别技术，通过识别设备的摄像头对旅客进行身份认证．旅客从购票、值机、托运、到安检、登机、座位引导等每个环节轻松便捷，可谓“一张脸”走遍机场．人脸识别设备的摄像头相当于________透镜，当旅客走近摄像头时，所成的像将________(选填“不变”“变小”或“变大”)．13. (2019襄阳)照相机是利用了凸透镜可以成倒立、________的实像的原理来工作的；小明在游玩古隆中途中，为父母拍摄时发现武侯祠没有完全进入取景框，为了将父母和武侯祠都拍摄下来，他向后退一段距离，并将照相机的镜头________(选填“向前伸”或“向后缩”)一点．14. (2019长春)如图所示，烛焰发出的光通过凸透镜在光屏上呈现清晰的像，该像是倒立、________的实像，利用这一成像规律工作的设备有________(写出一种即可)．三、实验与探究题15. 【实验名称】探究凸透镜成像的规律【实验器材】光具座、凸透镜、蜡烛、光屏、火柴、平行光源等.甲乙【设计与进行实验】(1)小明首先让一束平行于透镜主光轴的光射向凸透镜. 移动光屏，使其在光屏上形成一个最小、最亮的光斑(如图甲所示)，由图甲可知，凸透镜对光有________作用，该凸透镜的焦距是________cm.(2) 接着，小明将点燃的蜡烛和光屏置于凸透镜的两侧，依次改变蜡烛的位置，移动光屏寻找清晰的像，实验次数 1 2 3 4 5 6 7 8物距/cm 40 35 30 25 20 15 10 5像距/cm 13.3 14 15 16.7 20 30像的大小缩小缩小缩小缩小等大放大光屏上无像光屏上无像(3) 实验进行的过程中，小明发现蜡烛变短了，要使蜡烛的像仍在光屏中心，应将光屏向________移动. 【分析论证】(1)当凸透镜成缩小的像时，物距________(选填“大于”“小于”或“等于”)像距．(2)当凸透镜成实像时，物距越大，像距越小．(3)由第3组和第6组实验数据可知，光在折射时，______________．【结论应用】如图乙所示，烛焰在光屏上成了一个清晰的像，小明利用得到的规律正确判断出这是倒立、________的实像，如果保持蜡烛和光屏的位置不变，只移动中间的凸透镜可使光屏上再次出现一个清晰的像，则应向________移动凸透镜.16.如图12所示，周倩和几位同学在做“探究凸透镜成像规律”的实验时，在光屏上得到了一个缩小倒立的清晰实像。

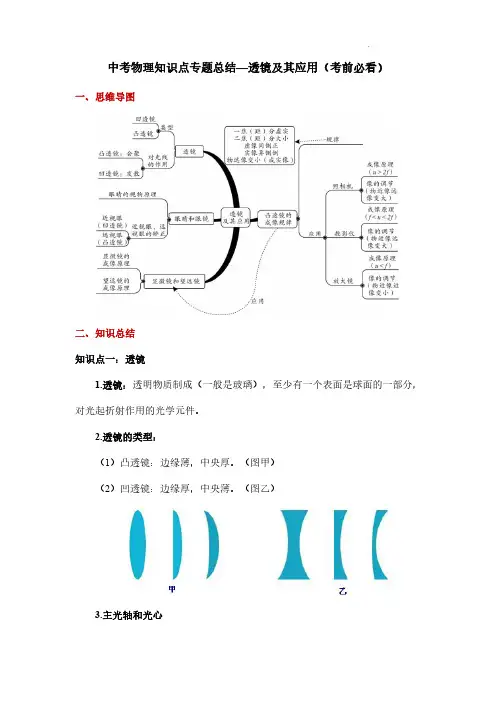

中考物理知识点专题总结—透镜及其应用（考前必看）一、思维导图二、知识总结知识点一：透镜1.透镜：透明物质制成（一般是玻璃），至少有一个表面是球面的一部分，对光起折射作用的光学元件。

2.透镜的类型：（1）凸透镜：边缘薄，中央厚。

（图甲）（2）凹透镜：边缘厚，中央薄。

（图乙）3.主光轴和光心（1）主光轴：通过透镜的两个球面球心的直线叫主光轴。

（2）光心：主光轴上有个特殊的点，通过它的光传播方向不变。

（透镜中心可认为是光心）【微点拨】1.凡是透光性能优良的材料都能磨制成透镜，如冰、水晶、金刚石、高分子透明树脂、有机玻璃等。

2.透镜是一种模型，常见的物体如近视镜、远视镜、放大镜，甚至一滴水都可以看做是一个透镜。

知识点二：透镜对光的作用1.凸透镜：对光有会聚作用。

（如图所示，凸透镜相当于两个三棱镜组合，厚的一端相对）2.凹透镜：对光有发散作用。

（如图所示，凹透镜相当于两个三棱镜组合，薄的一端相对）【微点拨】1.凸透镜对光线具有会聚作用，但并不是说通过凸透镜后的光束一定会聚在一点，或一定是一束会聚光束，因为会聚是相对于不发生折射时的光线来说的。

2.凹透镜对光线具有发散作用，但并不是说通过凹透镜后的光束一定是发散的，或延长不相交，因为发散是相对于不发生折射时的光线来说的。

3.焦点：凸透镜能使跟主轴平行的光线会聚在主光轴上的一点，这点叫透镜的焦点，用“F”表示。

4.虚焦点：跟主光轴平行的光线经凹透镜后变得发散，发散光线的反向延长线相交在主光轴上一点，这一点不是实际光线的会聚点，所以叫虚焦点。

5.焦距：焦点到光心的距离叫焦距，用“f”表示。

【微点拨】1.凸透镜有两个焦点，并且关于光心对称；凹透镜有两个虚焦点，关于光心对称。

2.凸透镜的焦距f的大小表示其会聚能力的强弱，f越小，对光的会聚能力越强；凹透镜焦距f的大小表示其发散能力的强弱，f越小，对光的发散能力越强。

3.由于光路可逆，若把光源放在焦点上，光源射向透镜的光，经凸透镜折射后将变为平行光，因此利用凸透镜可产生平行光。

专项一声、光学重难点03 透镜及其应用【知识梳理】物距（u）成像的特点像距（v）主要应用大小倒正虚实u＞2f 缩小倒实f＜v＜2f照相机、摄像机u=2f 等大倒实v=2f复印f＜u＜2f 放大倒实v＞2f投影仪、u=f 不成像获取平行光u＜f 放大正虚放大镜2.望远镜一般由2个透镜组合而成，靠近眼睛的一端相大于放大镜，另一端相当于照相机。

显微镜一般也是由2个透镜组合而成，靠近眼睛的一端相当于放大镜，另一端相当于投影仪。

3.近视眼的晶状体变厚，折射能力变强，看远处时，物体成像在视网膜之前，用凹透镜矫正。

远视眼的晶状体变薄，折射能力变弱，看近处时，物体成像在视网膜之后，用凸透镜矫正。

4.实验探究：实验时要调整蜡焰、凸透镜、光屏的中心大致在同一高度。

【解题思路】常见考题：1.判断透镜焦距范围，成像特点。

解题方法：（1）根据成像规律中物距和像距的关系以及成像特点，运用不等式综合求解。

（2）利用成等大实像时u=v=2f求解。

（3）利用凸透镜能将平行光会聚于一点，该点到凸透镜光心的距离就是焦距求解。

2.透镜的特殊光线作图：分清凸透镜还是凹透镜，牢记三条特殊光线。

特别注意：只有平行于凸透镜主光轴的光线才能会聚于焦点；凹透镜是反向延长线会聚于焦点。

多练习下图，既能掌握透镜作图，又能记住凸透镜成像规律：【真题再现】1.（2019湖南湘潭）在“探究凸透镜成像的规律“时，当烛焰离透镜14cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距可能是（）A．4cm B．7cm C．10cm D．16cm【答案】C【简析】解这类题的一般思路：确定距离是物距，还是相距，这里均是物距。

u1=14cm，u2=8cm.再看成像性质，根据成像规律，确定物距和焦距的关系。

当u1=14cm时成放大实像，所以有2f＞14cm ＞f；当u2=8cm时成放大的虚像，故7cm＜f＜14cm。

综合两个不等式可知8cm＜f＜14cm，C正确。

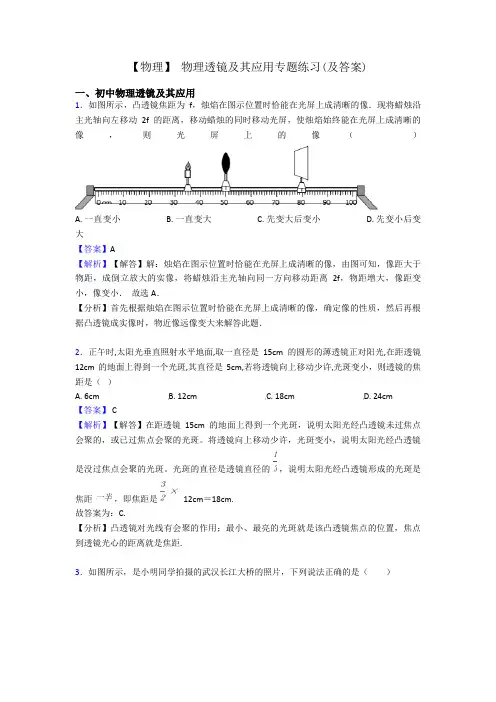

【物理】物理透镜及其应用专题练习(及答案)一、初中物理透镜及其应用1．如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像．现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（）A. 一直变小B. 一直变大C. 先变大后变小D. 先变小后变大【答案】A【解析】【解答】解：烛焰在图示位置时恰能在光屏上成清晰的像，由图可知，像距大于物距，成倒立放大的实像，将蜡烛沿主光轴向同一方向移动距离2f，物距增大，像距变小，像变小．故选A．【分析】首先根据烛焰在图示位置时恰能在光屏上成清晰的像，确定像的性质，然后再根据凸透镜成实像时，物近像远像变大来解答此题．2．正午时,太阳光垂直照射水平地面,取一直径是15cm的圆形的薄透镜正对阳光,在距透镜12cm的地面上得到一个光斑,其直径是5cm,若将透镜向上移动少许,光斑变小，则透镜的焦距是（）A. 6cmB. 12cmC. 18cmD. 24cm【答案】 C【解析】【解答】在距透镜15cm的地面上得到一个光斑，说明太阳光经凸透镜未过焦点会聚的，或已过焦点会聚的光斑。

将透镜向上移动少许，光斑变小，说明太阳光经凸透镜是没过焦点会聚的光斑。

光斑的直径是透镜直径的，说明太阳光经凸透镜形成的光斑是焦距，即焦距是 12cm＝18cm.故答案为：C.【分析】凸透镜对光线有会聚的作用；最小、最亮的光斑就是该凸透镜焦点的位置，焦点到透镜光心的距离就是焦距.3．如图所示，是小明同学拍摄的武汉长江大桥的照片，下列说法正确的是（）A. 要想使桥的像小一些，小明应离桥远一些再拍摄B. 桥在水中的倒影是由于光的直线传播形成的C. 桥在水中的倒影是由于光的折射形成的D. 拍摄时底片上的像是倒立放大的实像【答案】A【解析】【解答】A. 要使底片上桥的像变小，物距要增大，所以马亮离桥要远一些。

A符合题意。

B. 桥在水中的倒影是由于光的反射形成的。

透镜及其应用1．透镜（1）薄透镜：透镜的厚度远小于球面的半径。

（2）基本概念①主光轴：过透镜两个球面球心的直线，用CC’示；②光心：通常情况下位于透镜的几何中心；用“O”表示。

③焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。

④焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距），焦距用“f”表示。

（3）透镜的种类（4）光路图①过光心的光线经透镜后传播方向不改变，如下图：②跟主光轴平行的光线通过凸透镜折射后过焦点。

跟主轴平行的光线通过凹透镜折射后其折射光线的反向延长线过焦点（所以凸透镜对光线有会聚作用，凹透镜对光有发散作用）如下图：③过焦点的光线通过凸透镜折射后与主光轴平行；指向另一侧焦点的光线通过凹透镜折射后跟主光轴平行。

如下图：（5）写出一种粗测凸透镜焦距的方法。

凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动直到纸上的光斑变得最小最亮，即焦点，用刻度尺测出焦点到透镜光心的距离，就是凸透镜的焦距。

（6）辨别凸透镜和凹透镜的4种方法：①观察透镜，中间厚、边缘薄的是凸透镜；中间薄、边缘厚的是凹透镜；②让透镜正对太阳光，移动透镜，在纸上能得到较小、较亮光斑的为凸透镜，否则为凹透镜；③用透镜看字，能让字放大的是凸透镜，字缩小的是凹透镜；④用光屏能承接到实像的是凸透镜。

2．凸透镜成像规律及其应用（1）探究凸透镜成像特点实验：实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。

焦距确定：平行光源照射得到最小最亮光斑为止。

若在实验时，无论怎样移动光屏，在光屏都得不到像，可能的原因有：①蜡烛在焦点以内；②烛焰在焦点上；③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置。

（2）实验结论：（凸透镜成像规律）f分虚实，2f大小，实倒虚正。

物的位置像的位置像的性质应用举例凸透镜u=∞（平行光）v=f像和物异侧成一点测定焦距u>2f2f>v>f倒立、缩小、实像照相机，u=2f v=2f倒立、等大、实像放大、缩小实像的分界点2f>u>f v>2f倒立、放大、实像幻灯机，投影仪u=f v=∞同侧不成像实、虚的分界点探照灯u<f v>f正立、放大、虚像放大镜凹透镜（不要求）物在镜前任意处v<u同侧正立、缩小、虚像眼镜对规律的进一步认识：①u＝f是成实像和虚像，正立像和倒立像，像物同侧和异侧的分界点。

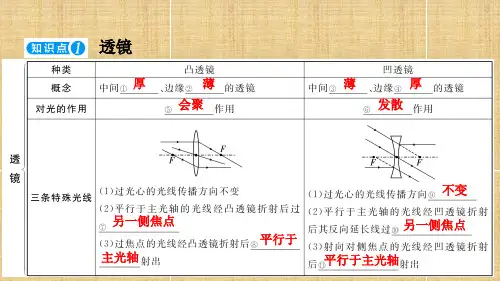

第五章透镜及其应用第1节透镜一、凸透镜和凹透镜1．透镜：利用光的折射来工作的光学元件，它是由透明物质（如玻璃、塑料、水晶等）制成的，表面是球面的一部分。

按其厚薄的形状分为两类，________________的透镜叫凸透镜（如图甲所示）；_______ _________的透镜叫凹透镜（如图乙所示）。

2．主光轴：通过两个球面球心的直线，叫做透镜的_________，简称光轴（如下图所示）。

3．光心：主光轴上有个特殊的点，通过它的光线传播方向不变，这个点校透镜的光心；凸（凹）透镜的中心称为光心（O）。

（如下图所示）4．焦点：平行于主光轴的光经凸（凹）透镜折射后（反向延长线）会聚的点称为凸（凹）透镜的（虚）焦点（F）。

透镜的两侧各有一个_________。

5．焦距：焦点到透镜光（中）心的距离称为焦距（f）。

透镜两侧焦距________。

二、透镜对光的作用1．凸透镜的会聚作用一束平行于凸透镜主光轴的光线，经凸透镜后会聚于________，可见凸透镜对光线有会聚作用，故凸透镜又叫会聚透镜。

由于光路的________，若把光源放在焦点上，光源射向凸透镜的光，经凸透镜后将变为平行于主光轴的光，因此凸透镜可以产生________。

2．凹透镜的发散作用一束平行于凹透镜主光轴的光线，经凹透镜后发散射出，这些发散光线的___________交于凹透镜另一侧的焦点，可见凹透镜对光线有发散作用，故凹透镜又叫发散透镜。

由于光路的可逆性，从凹透镜的一侧射向另一侧焦点的光经凹透镜折射后平行于主光轴射出。

三、通过透镜的三条特殊光线有三条光线通过透镜的光路很特别，如图甲、乙所示：1．平行于凸（凹）透镜，主光轴的光线，经凸（凹）透镜折射后（反向延长线）会聚于（虚）焦点；2．通过凸（凹）透镜光心的光线传播方向不变；3．通过透镜（虚）焦点的光线，经凸（凹）透镜折射后平行于主光轴射出。

中间厚、边缘薄中间薄、边缘厚主光轴焦点相等焦点可逆性平行光反向延长线一、透镜【例题1】关于透镜，下列说法正确的是A．凸透镜对光线有会聚作用，通过凸透镜的光线一定会聚到一点B．不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变C．放在凹透镜焦点上的点光源，它发出的光线经透镜折射后光线平行于主光轴D．凸透镜有两个虚焦点，凹透镜有两个实焦点参考答案：B二、对光线的作用【例题2】根据要求，完成下列光路图参考答案：1．关于光现象，下列说法正确的是A．凸透镜只对平行光线有会聚作用B．人向平面镜走近时，他在镜中的像逐渐变大C．黑板面反光是由于光发生漫反射造成的D．日食的形成是由于月球挡住了太阳射向地球的光2．关于透镜的知识点，其中正确的是A．凸透镜对光有发散作用B．凹透镜对光有会聚作用C．若使凸透镜产生平行光，应将光源放在凸透镜的焦点上D．经过凸透镜射出的光线传播方向都会发生变化3．关于透镜，下列说法正确的是A．凸透镜对光有会聚作用，因此通过凸透镜光一定会聚在焦点B．凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点C．凸透镜只对平行光有会聚作用D．平行于主光轴的光，通过凹透镜后一定过焦点4．下列有关透镜的说法中，正确的是A．不论是凸透镜还是凹透镜都是用玻璃等透明材料制成的B．凸透镜对光线起发散作用，凹透镜对光线起会聚作用C．凸透镜有焦点，凹透镜没有焦点D．薄透镜就是凹透镜5．①凸透镜，②凹透镜，③凸面镜，④凹面镜，下列两个光学元件对平行光线都能起到会聚作用的是A．①③B．①④C．②③D．②④6．如图所示的1块光学元件。

初中物理透镜及其应用，都是你要的干货，看完稳拿高分一、知识点梳理（一）透镜1、透镜(1)透镜:由透明材料磨制而成的,两个折射面都是球面,或一面是球面而另一面是平面的透明体,叫作透镜。

(2)凸透镜:中间厚、边缘薄的透镜叫作凸透镜,如照相机、幻灯机、放大镜、显微镜的镜头、远视镜片(也叫作老花镜)等。

凸透镜对光线具有会聚作用,因此凸透镜又称为会聚透镜。

如图5-1甲所示。

(3)凹透镜:中间薄、边缘厚的透镜叫作凹透镜。

如防盜门上的猫眼、近视镜片等。

凹透镜对光线具有发散作用,因此凹透镜又称为发散透镜。

如图乙所示。

2、透镜的描述(1)主光轴:通过两个球面球心的直线。

简称主轴。

(2)光心:主光轴上的一个特殊点,透过它的光线的传播方向不变。

(3)焦点:如图5-2甲所示,凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点,这个点叫作凸透镜的焦点(用f表示)。

如图5-2乙所示,凹透镜能使跟主光轴平行的光线通过凹透镜折射后变得发散,且这些折射光线的反向延长线都交于一点,这一点叫作凹透镜的焦点(用f表示)。

(4)焦距:焦点到光心的距离叫作焦距(用字母f表)。

如图所示。

3、透镜对光的作用凸透镜对光有会聚作用,凹透镜对光有发散作用。

4、透镜中的三条特殊光线(1)凸透镜的三个特殊光线(如图5-3甲)①经过光心的光线传播方向不改变；②与主光轴平行的光线经折射后过焦点；③经过焦点的光线经折射后平行于主光轴。

(2)凹透镜的三条特殊光线(如图乙)①经过光心的光线传播方向不改变；②与主光轴平行的光线经折射后的反向延长线过虚焦点；③射向虚焦点的光线经折射后平行于主光轴。

（二）生活中的透镜1、照相机(1)结构:如图所示。

照相机由镜头、调焦环、光圈环、快门、胶片、取景窗组成。

(2)原理:照相机是利用凸透镜成缩小实像的原理来工作的。

照相机的镜头相当于凸透镜,胶片相当于光屏,机壳相当于暗室。

被拍照的物体到镜头的距离要大于2倍焦距才能在胶片上得到倒立、缩小的实像。
