2018年高考一轮物理 第9章 第3节 带电粒子在复合场中的运动

2018版高考物理一轮总复习第9章磁场第3讲带电粒子在复合场中的运动编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018版高考物理一轮总复习第9章磁场第3讲带电粒子在复合场中的运动）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018版高考物理一轮总复习第9章磁场第3讲带电粒子在复合场中的运动的全部内容。

带电粒子在复合场中的运动时间:45分钟满分：100分一、选择题（本题共8小题，每小题6分，共48分。

其中1～5为单选,6～8为多选）1．[2017·陕西宝鸡质检]如图所示，ABC为竖直平面内的光滑绝缘轨道，其中AB为倾斜直轨道,BC为与AB相切的圆形轨道,并且圆形轨道处在匀强磁场中，磁场方向垂直纸面向里。

现将甲、乙、丙三个小球从轨道AB上的同一高度处由静止释放，都能通过圆形轨道的最高点。

已知甲、乙、丙三个小球的质量相同,甲球带正电、乙球带负电、丙球不带电。

则( ）A．由于到达最高点时受到的洛伦兹力方向不同，所以到达最高点时,三个小球的速度不等B．经过最高点时,甲球的速度最小C．经过最高点时，甲球对轨道的压力最小D．在轨道上运动的过程中三个小球的机械能不守恒答案C解析洛伦兹力不做功，只有重力做功，三个小球的机械能守恒，到达最高点时，三个小球的速度相等，选项A、B、D错误；三个小球在最高点的向心力大小相等，甲球带正电，在最高点受到的洛伦兹力方向向下，所以甲球对轨道的压力最小，选项C正确.2．[2016·吉林模拟］如图所示，一带电塑料小球质量为m，用丝线悬挂于O点，并在竖直平面内摆动，最大摆角为60°，水平磁场垂直于小球摆动的平面。

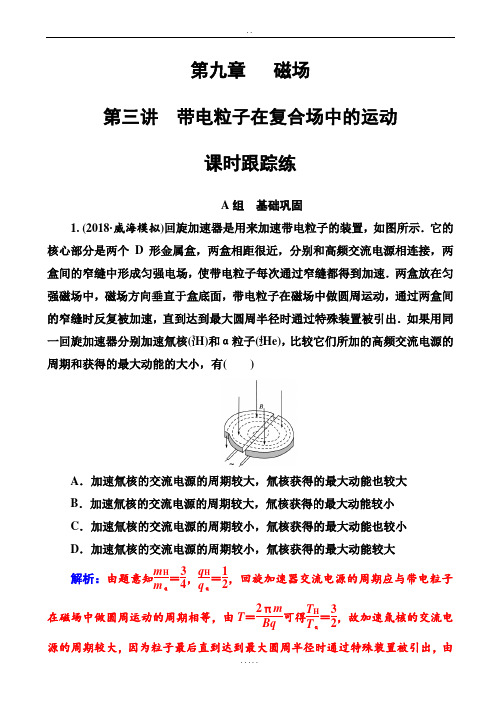

第九章磁场第三讲带电粒子在复合场中的运动课时跟踪练A组基础巩固1. (2018·威海模拟)回旋加速器是用来加速带电粒子的装置，如图所示．它的核心部分是两个D形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝都得到加速．两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出．如果用同一回旋加速器分别加速氚核(31H)和α粒子(42He)，比较它们所加的高频交流电源的周期和获得的最大动能的大小，有()A．加速氚核的交流电源的周期较大，氚核获得的最大动能也较大B．加速氚核的交流电源的周期较大，氚核获得的最大动能较小C．加速氚核的交流电源的周期较小，氚核获得的最大动能也较小D．加速氚核的交流电源的周期较小，氚核获得的最大动能较大解析：由题意知m Hmα＝34，q Hqα＝12，回旋加速器交流电源的周期应与带电粒子在磁场中做圆周运动的周期相等，由T＝2πmBq可得T HTα＝32，故加速氚核的交流电源的周期较大，因为粒子最后直到达到最大圆周半径时通过特殊装置被引出，由R＝m vBq＝2mE kqB可得氚核和α粒子的最大动能之比E kHE kα＝13，氚核获得的最大动能较小．故选项B正确．答案：B2.(多选)(2017·浙江嘉兴联考)如图所示，有一混合正离子束先后通过正交的电场、磁场区域Ⅰ和匀强磁场区域Ⅱ，如果正离子束在区域Ⅰ中不偏转，进入区域Ⅱ后偏转半径r相同，则它们一定具有相同的()A．速度B．质量C．电荷量D．电荷量与质量之比解析：因为正离子束通过区域Ⅰ时不偏转，说明它们受到的电场力与洛伦兹力相等，即Eq＝B1q v，故它们的速度相等，选项A正确；又因为进入磁场Ⅱ后，其偏转半径相同，由公式R＝m vBq可知，它们的比荷相同，选项D正确．答案：AD3. (2018·安阳模拟)如图所示是磁流体发电机的原理示意图，金属板M、N正对着平行放置，且板面垂直于纸面，在两板之间接有电阻R.在极板间有垂直于纸面向里的匀强磁场．当等离子束(分别带有等量正、负电荷的离子束)从左向右进入极板时，下列说法中正确的是()A．N板的电势高于M板的电势B．M板的电势等于N板的电势C．R中有由b向a方向的电流D．R中有由a向b方向的电流解析：根据左手定则可知正离子向上极板偏转，负离子向下极板偏转，则M板电势高于N 板电势．M 板相当于电源的正极，那么R 中有由a 向b 方向的电流，据以上分析可知本题正确选项为D.答案：D4. (2017·苏北名校联考)如图所示，一个质量为m 、电荷量为q 的带电小球从水平线PQ 上方M 点自由下落，以PQ 为边界下方有方向竖直向下、电场强度为E 的匀强电场，同时还有垂直于纸面的匀强磁场，小球从边界上的a 点进入复合场后，恰能做匀速圆周运动，并从边界上的b 点穿出，重力加速度为g ，不计空气阻力，则以下说法正确的是( )A ．小球带负电荷，匀强磁场方向垂直于纸面向外B ．小球的电荷量与质量的比值q m ＝g EC ．小球从a 运动到b 的过程中，小球和地球组成的系统的机械能守恒D ．小球在a 、b 两点的速度相同解析：带电小球在复合场中做匀速圆周运动，则qE ＝mg ，选项B 正确；电场方向竖直向下，则可知小球带负电，由于小球从b 点射出，根据左手定则可知磁场方向垂直纸面向里，选项A 错误；小球运动过程中，电场力做功，故小球和地球组成的系统的机械能不守恒，只是在a 、b 两点机械能相等，选项C 错误；小球在a 、b 两点速度方向相反，故选项D 错误．答案：B5．(多选) (2018·株洲模拟)利用霍尔效应制作的霍尔元件，广泛应用于测量和自动控制等领域．如图所示是霍尔元件的工作原理示意图，磁感应强度B 垂直于霍尔元件的工作面向下，通入图示方向的电流I ，C 、D 两侧面会形成电势差U CD ，下列说法中正确的是( )A ．电势差U CD 仅与材料有关B ．若霍尔元件的载流子是自由电子，则电势差U CD ＜0C ．仅增大磁感应强度时，电势差U CD 变大D ．在测定地球赤道上方的地磁场强弱时，元件的工作面应保持水平解析：电势差U CD 与磁感应强度B 、材料及电流强度有关，选项A 错误；若霍尔元件的载流子是自由电子，由左手定则可知，电子向侧面C 偏转，则电势差U CD ＜0，选项B 正确；仅增大磁感应强度时，电势差U CD 变大，选项C 正确；在测定地球赤道上方的地磁场强弱时，元件的工作面应保持竖直且东西放置，选项D 错误．答案：BC6.(多选)(2018·成都模拟)电场强度为E 的匀强电场与磁感应强度为B 的匀强磁场正交，复合场的水平宽度为d ，竖直方向足够长，如图所示．现有一束带电荷量为q 、质量为m 的α粒子以相同的初速度v 0沿电场方向射入场区，则那些能飞出场区的α粒子的动能增量ΔE k 可能为( )A ．dq (E ＋B )B.qEd B C ．qEd D ．0解析：α粒子可能从左侧飞出或从右侧飞出场区，由于洛伦兹力不做功，电场力做功与路径无关，所以从左侧飞出时ΔE k ＝0，从右侧飞出时ΔE k ＝Eqd ，选项C 、D 正确．答案：CD7. (2018·宿州模拟)如图所示，从S 处发出的热电子经加速电压U 加速后垂直进入相互垂直的匀强电场和匀强磁场中，发现电子流向上极板偏转．设两极板间电场强度为E，磁感应强度为B.欲使电子沿直线从电场和磁场区域通过，只采取下列措施，其中可行的是()A．适当减小电场强度EB．适当减小磁感应强度BC．适当增大加速电场极板之间的距离D．适当减小加速电压U解析：欲使电子沿直线从电场和磁场区域通过，则qE＝q v B，而电子流向上极板偏转，则qE＞q v B，应减小E或增大B、v，故A正确，B、C、D错误．答案：A8．(2018·郑州模拟)一束硼离子以不同的初速度，沿水平方向经过速度选择器，从O点进入方向垂直纸面向外的匀强偏转磁场区域，分两束垂直打在O点正下方的硼离子探测板上P1和P2点，测得OP1∶OP2＝2∶3，如图甲所示．速度选择器中匀强电场的电场强度为E，匀强磁场的磁感应强度为B1，偏转磁场的磁感应强度为B2，若撤去探测板，在O点右侧的磁场区域中放置云雾室，硼离子运动轨迹如图乙所示．设硼离子在云雾室中运动时受到的阻力F f＝kq，式中k 为常数，q为硼离子的电荷量．不计硼离子重力．求：(1)硼离子从O点射出时的速度大小；(2)两束硼离子的电荷量之比；(3)两种硼离子在云雾室里运动的路程之比．解析：(1)只有竖直方向受力平衡的离子，才能沿水平方向运动离开速度选择器，故有qE ＝q v B 1，解得v ＝E B 1. (2)设到达P 1点的硼离子的电荷量为q 1，到达P 2点的硼离子的电荷量为q 2，进入磁场后有q v B 2＝m v 2r， 解得r ＝m v qB 2. 根据题意有r 1r 2＝23. 进入偏转磁场的硼离子的质量相同、速度相同，可得q 1q 2＝r 2r 1＝32. (3)设电荷量为q 1的硼离子运动路程为s 1，电荷量为q 2的硼离子运动路程为s 2，在云雾室内硼离子受到的阻力始终与速度方向相反，阻力一直做负功，洛伦兹力不做功，则有W ＝－F f s ＝ΔE k ，F f ＝kq .可得s 1s 2＝q 2q 1＝23. 答案：(1)E B 1(2)3∶2 (3)2∶3 B 组 能力提升9．(多选)(2018·榆林模拟)如图所示，空间中存在正交的匀强电场E (方向水平向右)和匀强磁场B (方向垂直纸面向外)，在竖直平面内从a 点沿ab 、ac 方向抛出两带电小球(不考虑两带电小球的相互作用，两小球电荷量始终不变)，关于小球的运动，下列说法正确的是( )A．沿ab、ac方向抛出的带电小球都可能做直线运动B．只有沿ab方向抛出的带电小球才可能做直线运动C．若沿ac方向抛出的小球做直线运动则小球带负电，且小球一定是做匀速运动D．两小球在运动过程中机械能均守恒解析：两个带电小球的电性未知，可假设电性再判断电场力和洛伦兹力的方向，由于在电场力、洛伦兹力和重力作用下小球的直线运动必为匀速运动，只要三力能平衡，小球即可做直线运动，由假设判断可知沿ab方向做直线运动的小球带正电、沿ac方向做直线运动的小球带负电，所以选项A、C正确，选项B 错误；除重力做功外，洛伦兹力不做功，电场力做功，机械能不守恒，选项D 错误．答案：AC10．(多选)(2018·九江模拟)如图所示，一个绝缘且内壁光滑的环形细圆管固定于竖直平面内，环的半径为R(比细圆管的内径大得多)．在圆管的最低点有一个直径略小于细圆管内径的带正电小球处于静止状态，小球的质量为m，带电荷量为q，重力加速度为g.空间存在一磁感应强度大小未知(不为零)，方向垂直于环形细圆管所在平面向里的匀强磁场．某时刻，给小球一方向水平向右、大小为v0＝5gR的初速度，则以下判断正确的是()A．无论磁感应强度大小如何，获得初速度后的瞬间，小球在最低点一定受到管壁的弹力作用B ．无论磁感应强度大小如何，小球一定能到达环形细圆管的最高点，且小球在最高点一定受到管壁的弹力作用C ．无论磁感应强度大小如何，小球一定能到达环形细圆管的最高点，且小球到达最高点时的速度大小都相同D ．小球从环形细圆管的最低点运动到所能到达的最高点的过程中，水平方向分速度的大小一直减小解析：小球在轨道最低点时受到的洛伦兹力方向竖直向上，若洛伦兹力和重力的合力恰好提供小球所需要的向心力，则在最低点时小球不会受到管壁弹力的作用，A 选项错误；小球运动的过程中，洛伦兹力不做功，小球的机械能守恒，运动至最高点时小球的速度v ＝gR ，由于是双层轨道约束，小球运动过程中不会脱离轨道，所以小球一定能到达轨道的最高点，C 选项正确；在最高点时，小球做圆周运动的向心力F ＝m v 2R＝mg ，小球受到竖直向下的洛伦兹力的同时必然受到与洛伦兹力等大反向的轨道对小球的弹力，B 选项正确；小球从最低点运动到最高点的过程中，小球在下半圆内上升的过程中，水平分速度向右且减小，到达圆心的等高点时，水平分速度为零，而运动至上半圆后水平分速度向左且不为零，所以水平分速度一定有增大的过程，D 选项错误．答案：BC11．(多选)(2018·北京模拟)在如图所示的坐标系中，y >0的空间中存在匀强电场，场强方向沿y 轴负方向；－1.5h <y <0的空间中存在匀强磁场，磁场方向垂直xOy 平面(纸面)向外．一电荷量为q 、质量为m 的带正电的粒子，经过y 轴上y ＝h 处的P 1点时速率为v 0，方向沿x 轴正方向，然后，经过x 轴上x ＝1.5h 处的P 2点进入磁场，进入磁场后垂直磁场下边界射出．不计粒子重力，sin 37°＝0.6，cos 37°＝0.8，则下列说法中正确的是( )A．粒子到达P2点时速度大小为3 5 v0B．电场强度大小为8m v20 9qhC．磁感应强度大小为2m v0 3qhD．粒子在磁场中运动的时间为37πh 40v0解析：设粒子从P1点到P2点的时间为t0，粒子从P1点到P2点沿水平方向做匀速直线运动，沿竖直方向做匀加速直线运动，由运动学公式可得，1.5h＝v0t0，h＝0＋v y2t0解得v y＝43v0，则粒子到达P2点的速度v＝v20＋v2y＝53v0，A错误；根据以上条件结合动能定理可得，qEh＝12m v2－12m v2，解得E＝8m v209qh，B正确；由题意可知后垂直磁场下边界射出，由此可作出粒子轨迹如图所示，由几何关系可知，轨迹半径R满足R sin 37°＝1.5h，即R＝2.5h，根据带电粒子在磁场中运动时洛伦兹力提供向心力可得，q v B＝m v2R，联立解得B＝2m v03qh，C正确；根据T＝2πRv可得，粒子在磁场中运动的时间t＝37°360°×T＝37πh120v0，D错误．答案：BC12. (2018·石家庄模拟)如图所示，电子显像管由电子枪、加速电场、偏转磁场及荧光屏组成．在加速电场右侧有相距为d、长为l的两平板，两平板构成的矩形区域内存在方向垂直纸面向外的匀强磁场，磁场的右边界与荧光屏之间的距离也为d.荧光屏中点O与加速电极上两小孔S1、S2位于两板的中线上．从电子枪发射质量为m、电荷量为－e的电子，经电压为U0的加速电场后从小孔S2射出，经磁场偏转后，最后打到荧光屏上．若l ＝32d ，不计电子在进入加速电场前的速度．求：(1)电子进入磁场时的速度大小；(2)电子到达荧光屏的位置与O 点距离的最大值y m 和磁感应强度B 的大小．解析：(1)设电子经电场加速后的速度大小为v 0，由动能定理得eU 0＝12m v 20， v 0＝2eU 0m. (2)电子经磁场偏转后，电子偏转的临界状态是恰好不撞在上板的右端，到达荧光屏的位置与O 点距离即为最大值y m ，如图所示，有e v 0B ＝m v20R，⎝⎛⎭⎪⎫R －d 22＋l 2＝R 2， tan α＝l R －d 2＝tan θ＝y m －d2d . l ＝32d ，v 0＝2eU 0m，联立以上各式可得 R ＝52d ，y m ＝5d 4， B ＝2m v 05ed ＝25d2mU 0e . 答案：(1) 2eU 0m (2)5d 4 25d 2mU 0e。

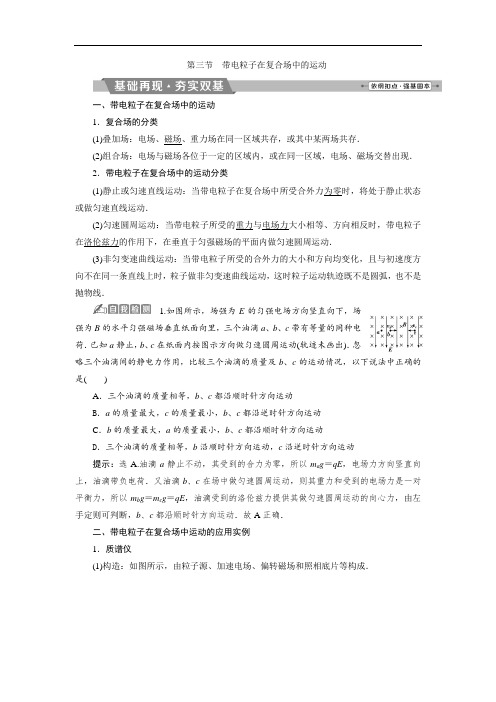

第三节带电粒子在复合场中的运动一、带电粒子在复合场中的运动1．复合场的分类(1)叠加场：电场、磁场、重力场在同一区域共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，或在同一区域，电场、磁场交替出现．2．带电粒子在复合场中的运动分类(1)静止或匀速直线运动：当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．(2)匀速圆周运动：当带电粒子所受的重力与电场力大小相等、方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．(3)非匀变速曲线运动：当带电粒子所受的合外力的大小和方向均变化，且与初速度方向不在同一条直线上时，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．1.如图所示，场强为E的匀强电场方向竖直向下，场强为B的水平匀强磁场垂直纸面向里，三个油滴a、b、c带有等量的同种电荷．已知a静止，b、c在纸面内按图示方向做匀速圆周运动(轨迹未画出)．忽略三个油滴间的静电力作用，比较三个油滴的质量及b、c的运动情况，以下说法中正确的是()A．三个油滴的质量相等，b、c都沿顺时针方向运动B．a的质量最大，c的质量最小，b、c都沿逆时针方向运动C．b的质量最大，a的质量最小，b、c都沿顺时针方向运动D．三个油滴的质量相等，b沿顺时针方向运动，c沿逆时针方向运动提示：选A.油滴a静止不动，其受到的合力为零，所以m a g＝qE，电场力方向竖直向上，油滴带负电荷．又油滴b、c在场中做匀速圆周运动，则其重力和受到的电场力是一对平衡力，所以m b g＝m c g＝qE，油滴受到的洛伦兹力提供其做匀速圆周运动的向心力，由左手定则可判断，b、c都沿顺时针方向运动．故A正确．二、带电粒子在复合场中运动的应用实例1．质谱仪(1)构造：如图所示，由粒子源、加速电场、偏转磁场和照相底片等构成．(2)原理：粒子由静止在加速电场中被加速，根据动能定理可得关系式qU ＝12m v _2．粒子在磁场中受洛伦兹力偏转，做匀速圆周运动，根据牛顿第二定律得关系式q v B ＝m v 2r.由以上两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷． r ＝1B_m ＝qr 2B 22U ，q m ＝2UB 2r 2． 2．速度选择器(如图所示)(1)平行板中电场强度E 和磁感应强度B互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝q v B ，即v ＝EB.2.(2017·北京东城区模拟)如图所示，一束质量、速度和电荷量不全相等的离子，经过由正交的匀强电场和匀强磁场组成的速度选择器后，进入另一个匀强磁场中并分裂为A 、B 两束，下列说法中正确的是( )A ．组成A 束和B 束的离子都带负电 B ．组成A 束和B 束的离子质量一定不同C ．A 束离子的比荷大于B 束离子的比荷D ．速度选择器中的磁场方向垂直于纸面向外提示：选C.由左手定则知，A 、B 两束离子均带正电，A 错误；两束离子经过同一速度选择器后的速度相同，在偏转磁场中，由R ＝m vqB可知，半径大的离子对应的比荷小，但离子的质量不一定相同，故选项B 错误，C 正确；速度选择器中的磁场方向应垂直纸面向里，D 错误．3．回旋加速器(1)组成：如图所示，两个D 形盒(静电屏蔽作用)，大型电磁铁，高频振荡交变电压，两缝间可形成电场．(2)作用：电场用来对粒子(质子、α粒子等)加速，磁场用来使粒子回旋从而能反复加速． (3)加速原理①回旋加速器中所加交变电压的频率f ，与带电粒子做匀速圆周运动的频率相等，f ＝1T ＝qB2πm； ②回旋加速器最后使粒子得到的能量，可由公式E k ＝12m v 2＝q 2B 2R 22m 来计算，在粒子电荷量、质量m 和磁感应强度B 一定的情况下，回旋加速器的半径R 越大，粒子的能量就越大．粒子最终得到的能量与加速电压的大小无关．电压大，粒子在盒中回旋的次数少；电压小，粒子回旋次数多，但最后获得的能量一定．3.(2017·江苏常州高级中学高三月考)回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电源两极相连接的两个D 形金属盒，两盒间的狭缝中形成周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底的匀强磁场中，如图所示．设D 形盒半径为R .若用回旋加速器加速质子时，匀强磁场的磁感应强度为B ，高频交流电频率为f .则下列说法正确的是( )A ．质子被加速后的最大速度不可能超过2πfRB ．质子被加速后的最大速度与加速电场的电压大小有关C ．高频电源只能使用矩形交变电流，不能使用正弦式交变电流D ．不改变B 和f ，该回旋加速器也能用于加速α粒子提示：选A.由T ＝2πR v ，T ＝1f ，可得质子被加速后的最大速度为2πfR ，其不可能超过2πfR ，质子被加速后的最大速度与加速电场的电压大小无关，选项A 正确、B 错误；高频电源可以使用正弦式交变电流，选项C 错误；要加速α粒子，高频交流电周期必须变为α粒子在其中做圆周运动的周期，即T ＝2πm αq αB，故D 错误．4．磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能．(2)根据左手定则，如图中的B 是发电机正极．(3)磁流体发电机两极板间的距离为L ，等离子体速度为v ，磁场的磁感应强度为B ，则由qE ＝q UL＝q v B 得两极板间能达到的最大电势差U ＝BL v ．5．电磁流量计工作原理：如图所示，圆形导管直径为d ，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子)，在洛伦兹力的作用下发生偏转，a 、b 间出现电势差，形成电场，当自由电荷所受的电场力和洛伦兹力平衡时，a 、b 间的电势差就保持稳定，即：q v B ＝qE ＝q U d ，所以v ＝UBd ，因此液体流量Q ＝S v ＝πd 24·U Bd ＝πdU 4B．4.(多选)如图所示为磁流体发电机的示意图．两块相同的金属板A 、B正对，它们之间有一个很强的匀强磁场，将一束等离子体(即高温下电离的气体，含有大量正、负带电粒子)以速率v 喷入磁场，A 、B 两板间便产生电压．已知每个金属板的面积为S ，它们间的距离为d ，匀强磁场的磁感应强度为B .当发电机稳定发电时，下列说法正确的是( )A ．A 板为发电机的正极B ．B 板为发电机的正极C ．发电机的电动势为Bd vD ．发电机的电动势为BS v解析：选BC.根据左手定则，带正电的粒子向下偏转，带负电的粒子向上偏转，所以B 板带正电，为直流电源正极，A 错误，B 正确．最终带电粒子在电场力和洛伦兹力作用下处于平衡，有q v B ＝q Ed，解得E ＝Bd v ，C 正确，D 错误．带电粒子在复合场中的运动 【知识提炼】1．带电粒子在组合场中的运动，实际上是几个典型运动过程的组合，因此解决这类问题要分段处理，找出各分段之间的衔接点和相关物理量，问题即可迎刃而解．常见类型如下：(1)从电场进入磁场①粒子先在电场中做加速直线运动，然后进入磁场做圆周运动．在电场中利用动能定理或运动学公式求粒子刚进入磁场时的速度．②粒子先在电场中做类平抛运动，然后进入磁场做圆周运动．在电场中利用平抛运动知识求粒子进入磁场时的速度．(2)从磁场进入电场①粒子进入电场时的速度与电场方向相同或相反，做匀变速直线运动(不计重力)．②粒子进入电场时的速度方向与电场方向垂直，做类平抛运动．2．带电粒子在叠加场中的运动，由于磁场中洛伦兹力不做功，所以粒子的运动形式一般只有以下两种情况：(1)直线运动：要么带电粒子沿着磁感线运动，要么带电粒子受到的重力或电场力或重力与电场力的合力与洛伦兹力平衡．(2)匀速圆周运动：受到的重力和电场力平衡．【典题例析】(2015·高考天津卷)现代科学仪器常利用电场、磁场控制带电粒子的运动．真空中存在着如图所示的多层紧密相邻的匀强电场和匀强磁场，电场与磁场的宽度均为d.电场强度为E，方向水平向右；磁感应强度为B，方向垂直纸面向里．电场、磁场的边界互相平行且与电场方向垂直．一个质量为m、电荷量为q的带正电粒子在第1层电场左侧边界某处由静止释放，粒子始终在电场、磁场中运动，不计粒子重力及运动时的电磁辐射．(1)求粒子在第2层磁场中运动时速度v2的大小与轨迹半径r2；(2)粒子从第n层磁场右侧边界穿出时，速度的方向与水平方向的夹角为θn，试求sin θ；n(3)若粒子恰好不能从第n层磁场右侧边界穿出，试问在其他条件不变的情况下，也进入第n层磁场，但比荷较该粒子大的粒子能否穿出该层磁场右侧边界，请简要推理说明之．[审题指导]粒子在运动时只有电场力做功使其加速，而磁场使其偏转，则计算速度大小的问题只看电场，偏转问题只看磁场．还要关注磁场与电场之间的转折点的变化．[解析](1)粒子在进入第2层磁场时，经过两次电场加速，中间穿过磁场时洛伦兹力不做功．由动能定理，有2qEd ＝12m v 22①由①式解得 v 2＝2qEdm② 粒子在第2层磁场中受到的洛伦兹力充当向心力，有 q v 2B ＝m v 22r 2③由②③式解得 r 2＝2BmEdq.④ (2)设粒子在第n 层磁场中运动的速度为v n ，轨迹半径为r n (各量的下标均代表粒子所在层数，下同)．nqEd ＝12m v 2n ⑤q v n B ＝m v 2nr n⑥甲粒子进入第n 层磁场时，速度的方向与水平方向的夹角为αn ，从第n 层磁场右侧边界穿出时速度方向与水平方向的夹角为θn ，粒子在电场中运动时，垂直于电场线方向的速度分量不变，有v n －1sin θn －1＝v n sin αn ⑦ 由图甲看出r n sin θn －r n sin αn ＝d ⑧ 由⑥⑦⑧式得r n sin θn －r n －1sin θn －1＝d ⑨由⑨式看出r 1sin θ1，r 2sin θ2，…，r n sin θn 为一等差数列，公差为d ，可得r n sin θn ＝r 1sin θ1＋(n －1)d ○10乙当n ＝1时，由图乙看出 r 1sin θ1＝d ⑪ 由⑤⑥⑩⑪式得 sin θn ＝Bnqd2mE. (3)若粒子恰好不能从第n 层磁场右侧边界穿出，则θn ＝π2，sin θn ＝1在其他条件不变的情况下，换用比荷更大的粒子，设其比荷为q ′m ′，假设能穿出第n 层磁场右侧边界，粒子穿出时速度方向与水平方向的夹角为θ′n ，由于q ′m ′>qm则导致sin θ′n >1说明θ′n 不存在，即原假设不成立．所以比荷较该粒子大的粒子不能穿出该层磁场右侧边界．[答案] 见解析【跟进题组】考向1 带电粒子在组合场中的运动分析1．(2017·烟台模拟)如图所示的平面直角坐标系xOy ，在第Ⅰ、Ⅲ象限内有平行于y 轴，电场强度大小相同、方向相反的匀强电场，在第Ⅳ象限内有垂直于纸面向里的匀强磁场．一质量为m ，电荷量为q 的带电粒子，从y 轴上的M (0，d )点，以大小为v 0的速度沿x 轴正方向射入电场，通过电场后从x 轴的N ⎝⎛⎭⎫233d ，0点进入第Ⅳ象限内，又经过磁场垂直y 轴进入第Ⅲ象限，最终粒子从x 轴上的P 点离开．不计粒子所受到的重力．求：(1)匀强电场的电场强度E 和磁场的磁感应强度B 的大小； (2)粒子运动到P 点的速度大小； (3)粒子从M 点运动到P 点所用的时间． 解析：(1)粒子运动轨迹如图所示．设粒子在第Ⅰ象限内运动的时间为t 1，粒子在N 点时速度大小为v 1，方向与x 轴正方向间的夹角为θ，则：x ＝v 0t 1＝233dy ＝12at 21＝d qE ＝ma ，tan θ＝v y v 0＝at 1v 0v 1＝v 0cos θ联立以上各式得：θ＝π3，v 1＝2v 0，E ＝3m v 202qd.粒子在第Ⅳ象限内做匀速圆周运动，由牛顿第二定律得：q v 1B ＝m v 21R由几何关系得：R ＝ON sin θ＝43d联立并代入数据解得：B ＝3m v 02qd.(2)粒子由M 点到P 点的过程，由动能定理得： qEd ＋qE (R ＋R cos θ)＝12m v 2P －12m v 2代入(1)中所求数据解得：v P ＝10v 0. (3)粒子在第Ⅰ象限内运动时间： t 1＝233d v 0＝23d 3v 0粒子在第Ⅳ象限内运动周期：T ＝2πR v 1＝4πd 3v 0t 2＝π－13π2πT ＝4πd9v 0粒子在第Ⅲ象限内运动时有： R ＋R cos θ＝12at 23解得：t 3＝26d3v 0粒子从M 点运动到P 点的时间： t ＝t 1＋t 2＋t 3＝（63＋66＋4π）d9v 0.答案：(1)3m v 202qd 3m v 02qd (2)10v 0(3)（63＋66＋4π）d9v 0考向2 带电粒子在叠加场中的运动2．如图甲所示，在以O 为圆心，内外半径分别为R 1和R 2的圆环区域内，存在辐射状电场和垂直纸面的匀强磁场，内外圆间的电势差U 为常量，R 1＝R 0，R 2＝3R 0.一电荷量为＋q ，质量为m 的粒子从内圆上的A 点进入该区域，不计重力．(1)已知粒子从外圆上以速度v 1射出，求粒子在A 点的初速度v 0的大小；(2)若撤去电场，如图乙所示，已知粒子从OA 延长线与外圆的交点C 以速度v 2射出，方向与OA 延长线成45°角，求磁感应强度的大小及粒子在磁场中运动的时间；(3)在图乙中，若粒子从A 点进入磁场，速度大小为v 3，方向不确定，要使粒子一定能够从外圆射出，磁感应强度应小于多少？解析：(1)电场、磁场都存在时，只有电场力对带电粒子做功，由动能定理 qU ＝12m v 21－12m v 20①得v 0＝v 21－2qU m.② (2)由牛顿第二定律 qB v 2＝m v 22R③如图1所示，由几何关系确定粒子运动轨迹的圆心O ′和半径R R 2＋R 2＝(R 2－R 1)2④ 联立③④得磁感应强度大小 B ＝2m v 22qR 0⑤粒子在磁场中做匀速圆周运动的周期 T ＝2πR v 2⑥由几何关系确定粒子在磁场中运动的时间 t ＝T 4⑦ 联立④⑥⑦式，得t ＝2πR 02v 2.⑧图1 图2(3)如图2所示，为使粒子射出，则粒子在磁场内的运动半径应大于过A 点的最大内切圆半径，该半径为R c ＝R 1＋R 22⑨由③⑨得磁感应强度应小于B c ＝m v 32qR 0.○10 答案：(1)v 21－2qUm (2)2m v 22qR 02πR 02v 2 (3)m v 32qR 01．带电粒子在叠加场中运动的分析方法2．解决带电粒子在组合场中运动问题的思路 (1)首先明确每个场的性质、方向、强弱和范围；(2)对带电粒子进行受力分析，确定带电粒子的运动性质，分析粒子的运动过程，画出运动轨迹；(3)通过分析，确定粒子从一个场区进入另一场区时的位置、速度大小和方向是解题的关键．带电粒子在交变场中的运动 【知识提炼】1．解决带电粒子在交变电场、磁场中的运动问题时，关键要明确粒子在不同时间段内、不同区域内的受力特性，对粒子的运动情景、运动性质做出判断．2．这类问题一般都具有周期性，在分析粒子运动时，要注意粒子的运动周期、电场周期、磁场周期的关系．3．带电粒子在交变电磁场中运动仍遵循牛顿运动定律、运动的合成与分解、动能定理、能量守恒定律等力学规律，所以此类问题的研究方法与质点动力学相同．【典题例析】(高考山东卷)如图甲所示，间距为d 、垂直于纸面的两平行板P 、Q 间存在匀强磁场．取垂直于纸面向里为磁场的正方向，磁感应强度随时间的变化规律如图乙所示．t ＝0时刻，一质量为m 、带电量为＋q 的粒子(不计重力)，以初速度v 0由Q 板左端靠近板面的位置，沿垂直于磁场且平行于板面的方向射入磁场区．当B 0和T B 取某些特定值时，可使t ＝0时刻入射的粒子经Δt 时间恰能垂直打在P 板上(不考虑粒子反弹)．上述m 、q 、d 、v 0为已知量．(1)若Δt ＝12T B ，求B 0；(2)若Δt ＝32T B ，求粒子在磁场中运动时加速度的大小；(3)若B 0＝4m v 0qd，为使粒子仍能垂直打在P 板上，求T B .[审题指导] (1)入射的粒子经Δt ＝T B2时间恰能垂直打在P 板上，粒子应运动四分之一圆弧．(2)入射的粒子经Δt ＝32T B 时间恰能垂直打在P 板上，粒子应连续运动三个四分之一圆弧．(3)当B 0＝4m v 0qd时，如何求运动周期？[解析] (1)设粒子做圆周运动的半径为R 1，洛伦兹力提供向心力，则有q v 0B 0＝m v 20R 1①据题意由几何关系得R 1＝d ② 联立①②式得B 0＝m v 0qd.③(2)设粒子做圆周运动的半径为R 2，加速度大小为a ，由圆周运动公式得a ＝v 20R 2④据题意由几何关系得3R 2＝d ⑤ 联立④⑤式得a ＝3v 20d.⑥(3)设粒子做圆周运动的半径为R ，周期为T ，由圆周运动公式得T ＝2πRv 0⑦由牛顿第二定律得q v 0B 0＝m v 20R⑧由题意知B 0＝4m v 0qd，代入⑧式得d ＝4R ⑨粒子运动轨迹如图所示，O 1、O 2为圆心，O 1O 2连线与水平方向的夹角为θ，在每个T B内，只有A 、B 两个位置才有可能垂直击中P 板，且要求0<θ<π2，由题意可知π2＋θ2πT ＝T B2⑩设经历完整T B 的个数为n (n ＝0，1，2，3…) 若在A 点击中P 板，据题意由几何关系得 R ＋2(R ＋R sin θ)n ＝d ⑪ 当n ＝0时，无解⑫ 当n ＝1时，联立⑨⑪式得θ＝π6(或sin θ＝12)⑬联立⑦⑨⑩⑬式得T B ＝πd3v 0⑭当n ≥2时，不满足0<θ<90°的要求⑮ 若在B 点击中P 板，据题意由几何关系得 R ＋2R sin θ＋2(R ＋R sin θ)n ＝d ⑯当n ＝0时，无解⑰ 当n ＝1时，联立⑨⑯式得θ＝arcsin 14(或sin θ＝14)⑱联立⑦⑨⑩⑱式得 T B ＝⎝⎛⎭⎫π2＋arcsin 14d 2v 0⑲当n ≥2时，不满足0<θ<90°的要求． [答案] (1)m v 0qd (2)3v 20d(3)πd 3v 0或⎝⎛⎭⎫π2＋arcsin 14d2v 0(2016·高考江苏卷)回旋加速器的工作原理如图1所示，置于真空中的D形金属盒半径为R ，两盒间狭缝的间距为d ，磁感应强度为B 的匀强磁场与盒面垂直，被加速粒子的质量为m 、电荷量为＋q ，加在狭缝间的交变电压如图2所示，电压值的大小为U 0，周期T ＝2πm qB .一束该种粒子在t ＝0～T2时间内从A 处均匀地飘入狭缝，其初速度视为零．现考虑粒子在狭缝中的运动时间，假设能够出射的粒子每次经过狭缝均做加速运动，不考虑粒子间的相互作用．求：(1)出射粒子的动能E m ；(2)粒子从飘入狭缝至动能达到E m 所需的总时间t 0；(3)要使飘入狭缝的粒子中有超过99%能射出，d 应满足的条件． 解析：(1)粒子运动半径为R 时 q v B ＝m v 2R且E m ＝12m v 2解得E m ＝q 2B 2R 22m.(2)粒子被加速n 次达到功能E m ，则E m ＝nqU 0粒子在狭缝间做匀加速运动，设n 次经过狭缝的总时间为Δt加速度a ＝qU 0md匀加速直线运动nd ＝12a ·(Δt )2由t 0＝(n －1)·T2＋Δt ，解得t 0＝πBR 2＋2BRd 2U 0－πm qB.(3)只有在0～(T2－Δt )时间内飘入的粒子才能每次均被加速，则所占的比例为η＝T2－Δt T 2由η>99%，解得d <πmU 0100qB 2R .答案：见解析带电体在复合场中的运动 【知识提炼】1．带电体在叠加场中无约束情况下的运动情况分类 (1)磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．(2)电场力、磁场力、重力并存 ①若三力平衡，一定做匀速直线运动． ②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．2．带电体在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，除受场力外，还受弹力、摩擦力作用，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．【典题例析】(2015·高考福建卷)如图，绝缘粗糙的竖直平面MN 左侧同时存在相互垂直的匀强电场和匀强磁场，电场方向水平向右，电场强度大小为E ，磁场方向垂直纸面向外，磁感应强度大小为B .一质量为m 、电荷量为q 的带正电的小滑块从A 点由静止开始沿MN 下滑，到达C 点时离开MN 做曲线运动．A 、C 两点间距离为h ，重力加速度为g .(1)求小滑块运动到C 点时的速度大小v C ；(2)求小滑块从A 点运动到C 点过程中克服摩擦力做的功W f ；(3)若D 点为小滑块在电场力、洛伦兹力及重力作用下运动过程中速度最大的位置，当小滑块运动到D 点时撤去磁场，此后小滑块继续运动到水平地面上的P 点．已知小滑块在D 点时的速度大小为v D ，从D 点运动到P 点的时间为t ，求小滑块运动到P 点时速度的大小v P .[审题指导] (1)理解带电体运动到C 点时的临界条件，进行受力分析求解问题． (2)A 到C 过程中运用动能定理求解． (3)撤去磁场后带电体将做类平抛运动．[解析] (1)小滑块沿MN 运动过程，水平方向受力满足q v B ＋N ＝qE 小滑块在C 点离开MN 时 N ＝0 解得v C ＝EB .(2)由动能定理得 mgh －W f ＝12m v 2C －0解得W f ＝mgh －mE 22B 2.(3)如图，小滑块速度最大时，速度方向与电场力、重力的合力方向垂直．撤去磁场后小滑块将做类平抛运动，等效加速度为g ′，g ′＝⎝⎛⎭⎫qE m 2＋g 2 且v 2P ＝v 2D ＋g ′2t 2解得v P ＝v 2D ＋⎣⎡⎦⎤⎝⎛⎭⎫qE m 2＋g 2t 2.[答案] (1)E B (2)mgh －mE 22B 2(3)v 2D ＋⎣⎡⎦⎤⎝⎛⎭⎫qE m 2＋g 2t 2分析带电体在复合场中运动的三种观点(1)力的观点：在力学中我们知道力是物体运动状态发生变化的原因，在分析带电物体在复合场中运动时，同样要把握住“力以及力的变化”这一根本．一般而言，重力大小、方向不变(有时明确要求不计重力)；匀强电场中带电物体受电场力大小、方向都不变；洛伦兹力随带电粒子运动状态的改变而发生变化．(2)运动的观点：带电物体在复合场中可以设计出多阶段、多形式、多变化、具有周期性的运动过程．在分析物体的运动过程时，主要把握住以下几个方面：①在全面把握粒子受力以及力的变化特点的基础上，始终抓住力和运动之间相互促进、相互制约的关系．如速度的变化引起洛伦兹力变化，洛伦兹力变化又可能引起弹力和摩擦力的变化，从而引起合外力的变化，合外力的变化又引起加速度和速度的变化，速度变化反过来又引起洛伦兹力的变化，在这一系列变化中，力和运动相互促进、相互制约．②准确划分粒子运动过程中的不同运动阶段、不同运动形式，以及不同运动阶段、不同运动形式之间的转折点和临界点，只有明确粒子在某一阶段的运动形式后，才能确定解题所用到的物理规律．③明确不同运动阶段、不同的运动形式所遵循的物理规律，包括物理规律使用时所必须满足的条件；设定未知量，表述原始物理规律式．(3)能量的观点：由于带电物体在复合场中运动时，除重力、电场力以外还有洛伦兹力参与，而洛伦兹力是随运动状态改变而变化，使合外力是一个变力，运动形式可能为变加速运动，对这类问题应用牛顿运动定律和运动学知识不能有效解决．但从力对物体做功的角度看，由于洛伦兹力方向始终垂直于速度方向，洛伦兹力对粒子不做功，运用动能定理或能量守恒的观点来处理这类问题时往往能“柳暗花明”．【跟进题组】考向1 带电体在叠加场中的运动1.(2016·高考天津卷)如图所示，空间中存在着水平向右的匀强电场，电场强度大小为E ＝5 3 N/C ，同时存在着水平方向的匀强磁场，其方向与电场方向垂直，磁感应强度大小B ＝0.5 T ．有一带正电的小球，质量m ＝1×10－6 kg ，电荷量q ＝2×10－6 C ，正以速度v 在图示的竖直面内做匀速直线运动，当经过P 点时撤掉磁场(不考虑磁场消失引起的电磁感应现象)，取g ＝10 m/s 2，求：(1)小球做匀速直线运动的速度v 的大小和方向；(2)从撤掉磁场到小球再次穿过P 点所在的这条电场线经历的时间t .解析：(1)小球匀速直线运动时受力如图，其所受的三个力在同一平面内，合力为零，则q v B ＝q 2E 2＋m 2g 2① 代入数据解得v ＝20 m/s ②速度v 的方向斜向右上方，与电场E 的方向之间的夹角θ满足 tan θ＝qE mg③代入数据解得tan θ＝3，θ＝60°.④(2)法一：撤去磁场，小球在重力与电场力的合力作用下做类平抛运动，设其加速度为a ，有a ＝q 2E 2＋m 2g 2m⑤设撤去磁场后小球在初速度方向上的分位移为x ，有 x ＝v t ⑥设小球在重力与电场力的合力方向上分位移为y ，有 y ＝12at 2⑦ a 与mg 的夹角和v 与E 的夹角相同，均为θ，又 tan θ＝yx⑧联立④⑤⑥⑦⑧式，代入数据解得 t ＝2 3 s ≈3.5 s.法二：撤去磁场后，由于电场力垂直于竖直方向，它对竖直方向的分运动没有影响，以P 点为坐标原点，竖直向上为正方向，小球在竖直方向上做匀减速运动，其初速度为v y ＝v sinθ⑤若使小球再次经过P 点所在的电场线，仅需小球的竖直方向上分位移为零，则有v y t －12gt 2＝0⑥联立④⑤⑥式，代入数据解得t ＝2 3 s ≈3.5 s ．⑦ 答案：见解析考向2 带电体在组合场中的运动2.在如图所示的竖直平面内，水平轨道CD 和倾斜轨道GH 与半径r ＝944 m 的光滑圆弧轨道分别相切于D 点和G 点，GH 与水平面的夹角θ＝37°.过G 点、垂直于纸面的竖直平面左侧有匀强磁场，磁场方向垂直于纸面向里，磁感应强度B ＝1.25 T ；过D 点、垂直于纸面的竖直平面右侧有匀强电场，电场方向水平向右，电场强度E ＝1×104 N/C.小物体P 1质量m ＝ 2×10－3 kg 、电荷量q ＝＋8×10－6 C ，受到水平向右的推力F ＝9.98×10－3 N 的作用，沿CD 向右做匀速直线运动，到达D 点后撤去推力．当P 1到达倾斜轨道底端G 点时，不带电的小物体P 2在GH 顶端静止释放，经过时间t ＝0.1 s 与P 1相遇．P 1和P 2与轨道CD 、GH 间的动摩擦因数均为μ＝0.5，取g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8，物体电荷量保持不变，不计空气阻力．求：(1)小物体P 1在水平轨道CD 上运动速度v 的大小； (2)倾斜轨道GH 的长度s .解析：(1)设小物体P 1在匀强磁场中运动的速度为v ，受到向上的洛伦兹力为F 1，受到的摩擦力为f ，则F 1＝q v B ① f ＝μ(mg －F 1)②由题意，水平方向合力为零 F －f ＝0③联立①②③式，代入数据解得 v ＝4 m/s.④(2)设P 1在G 点的速度大小为v G ，由于洛伦兹力不做功，根据动能定理 qEr sin θ－mgr (1－cos θ)＝12m v 2G －12m v 2⑤ P 1在GH 上运动，受到重力、支持力、电场力和摩擦力的作用，设加速度为a 1，根据牛顿第二定律qE cos θ－mg sin θ－μ(mg cos θ＋qE sin θ)＝ma 1⑥ P 1与P 2在GH 上相遇时，设P 1在GH 上运动的距离为s 1，则 s 1＝v G t ＋12a 1t 2⑦设P 2质量为m 2，在GH 上运动的加速度为a 2，则 m 2g sin θ－μm 2g cos θ＝m 2a 2⑧P 1与P 2在GH 上相遇时，设P 2在GH 上运动的距离为s 2，则 s 2＝12a 2t 2⑨s ＝s 1＋s 2⑩联立④～⑩式，代入数据得 s ＝0.56 m.。
