电气施工图 识图

.1 电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。

在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。

要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。

其次，还应掌握识图的基本方法和步骤等相关知识。

8.1.1 电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

8.1.2 电气施工图的组成1. 图纸目录及设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

4）电话通信系统工程图。电话通信系统是现代建筑必 须设置的一个弱电工程，它主要包括电话通信，电话传真。 电传。无线寻呼。电脑联网等。常用的图纸主要有电话配线 系统框图。电话配线平面图，电话设备平面图等。
PPT课件
17
二、电气施工图的表示
1. 常用图线 绘制电气图所用的各种线条统称为图线。常用图线见表的D-1
PPT课件
13
2．项目简介
（2）电力和照明工程图。
1）电力和照明平面图。是表示建筑物内电力设备。照 明设备和配电线路平面布置的图纸，是一种位置简图。
它主要表现电力及照明线路的敷设位置，敷设方式，导 线型号、截面、根数，线管的种类及线管管径，同时还标出 各种用电设备（照明灯、吊扇、风机泵、插座）及配电设备 （配电箱。控制箱。开关）的型号。数量。安装方式和相对 位置。
情景八 电气照明施工图的识读
一、了解电气施工图纸概况，为具体看图做准备 二、电气施工图的表示 三、读图的方法 四、读图的步骤
PPT课件
1
一、了解电气施工图纸概况
（一）建筑电气工程施工图的分类
建筑电气工程施工图是以统一定的图形和文字符号辅
以简单扼要的文字说明，把建筑中电气设备安装位置、配管
配线方式、安装规格、型号以及其他一些特征和它们相互之
PPT课件
11
（二）建筑电气工程项目的分类及简介
1、项目分类 电气工程是指某建筑的供电。用电工程，它通常包括以下几项内容。 （1）外线工程。室外电源供电线路，主要是架空电力线路和电缆线 路。 （2）变配电工程。由变压器。高低压配电柜。母线。电缆，继电保 护与电气计量等设备构成的变配电所。 （3）室内配线工程。主要有线管配线，桥架线槽配线，瓷瓶配线。 钢索配线等。 （4）利电力工程。各种风机。水泵。电梯。机床。起重机等动力设 备（各种型式的电动机）和控制器与动力配电箱。 （5）照明工程。照明灯具。开关。插座，电扇和照明配电箱等设备。 （6）防雷工程。建筑物。电气装置和其他设备的防雷设施。 （7）接地工程。各种电气装置的工作接地和保护接地系统。 （8）弱电工程。消防报警系统。安保系统，广播，电话。闭路电视 系统

⑤ 照明设备器具的布置：安装高度及平面
位置
⑥ 接地防雷情况 ⑶ 识读脉络：
进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍
1.1 设计说明

设计说明一般是一套电气施工图的第一张图纸， 主要包括：（1） 工程概况;（2） 设计依据;（3） 设计范围;（4） 供配电设计;（5） 照明设计;（6） 线路敷设;（7） 设备安装;（8） 防雷接地;（9） 弱 电系统;（10） 施工注意事项。
8、电气工程系统图的识读：
⑴ 识读程序： 先看图纸目录，再看施工说明，
了解图例符号，系统结合平面。
⑵ 识读要点： ② 进户方式：电杆进户、沿墙边埋角钢进户、 地下电缆进户
① 供电方式和相数：高压还是低压供电，单相还是三相
③ 线路分配情况
④ 线路敷设方式：绝缘子布线、管子布线、
线槽布线、电缆布线等

三、设计内容 1电力配电系统； 2照明系统； 3建筑物防雷、接地系统； 4电视、电话及网络系统。 四、供电导线的选择及敷设 自变电所引入的电源线采自YJV22—1kV电力电缆0.8m埋地引入，供电电压为220V/380V，电缆在进 户处穿焊接钢管保护，并伸出散水坡100mm。 未标注处插座分支线路均采用BV—3×2.5mm2 PC20 导线。 未标注处照明分支线路均采用BV—2.5mm2导线。

五、防雷接地系统

本工程按民用三类建筑防雷要求设置防雷措施， 利用建筑物金属体做防雷及接地装置，在女儿墙上设 人工避雷带，利用框架柱内的两根对角主钢筋做防雷 引下线，并利用结构基础内钢筋做自然接地体，所有 防雷钢筋均焊接连通，屋面上所有金属构件和设备均 应就近用10镀锌圆钢与避雷带焊接连通，接地电阻 不大于4Ω，若实测大于此值应补打接地极直至满足要 求；具体做法详见相关图纸。

目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二)、建筑电气工程图的类别 (2)（三)、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)(一)、常用的文字符号及图形符号 (2)（二）、读图的方法和步骤 (4)（一）、模拟项目图纸组成 (5)(二）、电力系统的组成 (5)（三）、总干线 (5)(四）、配电系统识读 (5)(五）、平面图 (6)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1)建筑电气图大多是采用统一的图形符号并加注文字符号绘制的.（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制.（二）、建筑电气工程图的类别1、系统图:用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图)是表示供电方式、供电回路、电压等级及进户方式;标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图.2、平面图:是用设备、器具的图形符号和敷设的导线(电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

是表示装置、器具、线路具体平面位置的图纸。

❖ 2 本工程设总等电位联接。应将建筑物的PE干线、 电气装置接地极的接地干线、水管等金属管道、建 筑物的金属构件等导体作等电位联接。等电位联结 做法按国标02D501－2 《等电位联接安装》。
❖ 3 所有带洗浴设备的卫生间均作等电位联接，具 体做法参见98ZD501—51、52。
❖ 4 过电压保护：在电源总配电柜内装第一级电涌 保护器(SPD)。
❖
例如，图16-1所示为某商场楼层配电箱照明
配电系统图。
❖
再来看一个例子，图16-2所示为一住宅楼
照明配电系统图，请自己根据前面的知识进行识读。
图16-1 某商场楼层配电箱照明配电系统图
Back
图16-2 某住宅楼照明配电系统图
Back
1.3 平面布置图
❖ 1 照明、插座平面图 ❖ (1) 照明平面图的用途、特点 ❖ 主要用来表示电源进户装置、照明配电箱、灯
力电缆。
b、交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV
Байду номын сангаас
YJLV
例：YJV22 - 4×120
表示4根截面为120mm2的铜芯交联聚乙 烯绝缘，钢带铠装聚氯乙烯护套四芯电力电
缆。
⑵ 控制电缆：用于传输控制电流 常用控制电缆：KVV KVLV
⑶ 通信电缆：用于传输信号和数据
① 电话电缆： HYY HYV ② 同轴射频电缆： STV-75-4
❖ 识读一套电气施工图，应首先仔细阅读 ❖ 设计说明，通过阅读，可以了解到工程的概
况、施工所涉及到的内容、设计的依据、施 工中的注意事项以及在图纸中未能表达清楚 的事宜。
❖ 下面的例子是某公寓的电气设计说明，通 过它来初步了解电气施工图的设计说明。

2 图例中的文字符号 电气工程图纸为了能清楚地表达线路的性质、规格、
数量、功率、敷设方法、敷设部位等内容;常常用大量的文 字符号进行标注 在图纸中要掌握好用电设备、配电设备、
线路、灯具等的标注形式，是读图的关键。
1线路的文字标注 基本格式：ab-c×d-e-f 式中：
a—回路编号 b—导线或电缆型号 c—导线根数或电缆的线芯数 d—每根导线标称截面积mm2 e—线路敷设方式（见表1 4） f—线路敷设部位（见表1.4） 例：WL1—BV（3×2.5）-SC15-WC WL1为照明支线第1回路;铜芯聚氯乙烯绝缘导线3根2.5mm2， 穿管径为15mm的焊接钢管敷设，在墙内暗敷设
标题栏：位于图纸的右下角;其作用相 当于厂家的商标 设备的铭牌等；
会签栏：位于图纸的左上角，其作用 是在图纸会审时供各相关专业设计人员签 名和填写日期使用。
标题栏与会签栏的形式如图1 2所示。
a标题栏
b会签栏 图1 2 图标
• 三图线
• 图纸上的各种线条;根据用途的不同分为 以下几种，见表1 2所示
4灯具的文字标注基本格式：
abcdLf e
式中： a—同一房间内同型号灯具个数 b—灯具型号或代号见表 c—灯具内光源的个数 d—每个光源的额定功率W L—光源的种类（见表） e—安装高度m f—安装方式（见表）
序号 1 2 3 4
常用灯具的代号表
灯具名称 代号 序号 灯具名称
荧光灯
Y
5
普通吊灯
一般线路、控制线路 事故照明线、电气暗敷线、屏蔽线、
机械连线 控制线、信号线、边界线 36以下线路、辅助围框线
母线 软电线、尺寸线
避雷线 接地线 中性线（零线） 保护线 电话线

16.3 电气施工图
七、共用天线电视系统 1电视电缆由室外穿管埋地引入首层的电视前端箱，再分配到各用户分网； 2电视系统的管线、出线盒均为暗设，管线规格型号见系统图。 八、安装方式 九、其他 施工中应与土建密切配合，做好预留、预埋工作，严格按照国家有关规范、 标准施工，未尽事宜在图纸会审及施工期间另行解决，变更应经设计单位认 可。
④ 明确电气设备、器件的平面安装位置。
16.1 电气施工图的组成及阅读方法
(4) 结合土建施工图进行阅读 电气施工与土建施工结合得非常紧密，施工中常常涉 及各工种之间的配合问题。电气施工平面图只反映了电气 设备的平面布置情况，结合土建施工图的阅读还可以了解 电气设备的立体布设情况。
16.1 电气施工图的组成及阅读方法
16.1 电气施工图的组成及阅读方法
16.1.1.1 电气工程图的特点
（1） 建筑电气工程图大多是采用统一的图形符号并 加注文字符号绘制而成的。 （2） 电气线路都必须构成闭合回路。 （3） 线路中的各种设备、元件都是通过导线连接成 为一个整体的。 （4）在进行建筑电气工程图识读时应阅读相应的土建 工程图及其他安装工程图，以了解相互间的配合关系。
② 看设计说明 了解工程概况、设计依据等，了解图 纸中未能表达清楚的各有关事项。
16.1 电气施工图的组成及阅读方法
③ 看设备材料表 号、规格和数量。 了解工程中所使用的设备、材料的
④ 看系统图 了解系统基本组成，主要电气设备、元 件之间的连接关系以及它们的规格、型号、参数等，掌握 该系统的组成概况。 ⑤ 看平面布置图 如照明平面图、防雷接地平面图等。 了解电气设备的规格、型号、数量及线路的起始点、敷设 部位、敷设方式和导线根数等。平面图的阅读可按照以下 顺序进行：电源进线总配电箱干线支线分配电箱电气设备。

16.1 电气施工图的组成及阅读方法
了解工程中所使用的设备、 ③ 看设备材料表 了解工程中所使用的设备、材料的 型号、规格和数量。 型号、规格和数量。 了解系统基本组成，主要电气设备、 ④ 看系统图 了解系统基本组成，主要电气设备、元 件之间的连接关系以及它们的规格、型号、参数等， 件之间的连接关系以及它们的规格、型号、参数等，掌握 该系统的组成概况。 该系统的组成概况。 如照明平面图、防雷接地平面图等。 ⑤ 看平面布置图 如照明平面图、防雷接地平面图等。 了解电气设备的规格、型号、数量及线路的起始点、 了解电气设备的规格、型号、数量及线路的起始点、敷设 部位、敷设方式和导线根数等。 部位、敷设方式和导线根数等。平面图的阅读可按照以下 顺序进行：电源进线总配电箱干线支线分配电箱电气设备。 顺序进行：电源进线总配电箱干线支线分配电箱电气设备。
16.1 电气施工图的组成及阅读方法
16.1.2 电气施工图的阅读方法
（1） 熟悉电气图例符号，弄清图例、符号所代表的 ） 熟悉电气图例符号，弄清图例、 内容。 内容。常用的电气工程图例及文字符号可参见国家颁布的 电气图形符号标准》 《电气图形符号标准》。 （2） 针对一套电气施工图，一般应先按以下顺序阅 ） 针对一套电气施工图， 然后再对某部分内容进行重点识读。 读，然后再对某部分内容进行重点识读。 了解工程名称、项目内容、 ① 看标题栏及图纸目录 了解工程名称、项目内容、 设计日期及图纸内容、数量等。 设计日期及图纸内容、数量等。 了解工程概况、设计依据等， ② 看设计说明 了解工程概况、设计依据等，了解图 纸中未能表达清楚的各有关事项。 纸中未能表达清楚的各有关事项。
16.1 电气施工图的组成及阅读方法
（3） 系统图 ） 如变配电工程的供配电系统图、 如变配电工程的供配电系统图、照明工程的照明系统 电缆电视系统图等。系统图反映了系统的基本组成、 图、电缆电视系统图等。系统图反映了系统的基本组成、 主要电气设备、元件之间的连接情况以及它们的规格、 主要电气设备、元件之间的连接情况以及它们的规格、型 参数等。 号、参数等。

电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。

16。

1.1.1 电气工程图的特点▪(1) 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。

▪（2）电气线路都必须构成闭合回路。

▪(3）线路中的各种设备、元件都是通过导线连接成为一个整体的。

▪(4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。

（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范.16。

1。

1。

2 电气施工图的组成▪(1）图纸目录与设计说明▪包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项.如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等.▪（2）主要材料设备表▪包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

▪（3）系统图▪如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

▪(4）平面布置图▪平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

▪（5）控制原理图▪包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。

▪（6）安装接线图▪包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校.▪（7）安装大样图（详图）▪安装大样图是详细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考.16.1。

二、电力负荷等级 根据用电设备在生产和生活中的重要性的不同 以及供电中断后造成的影响的不同将用电户分 成三个等级： 一级负荷：指中断供电将造成人身伤亡、重大 政治影响、重大经济损失的电能用户。对于一 级负荷，要采用两个独立的电源，一备一用。 二级负荷：指中断供电将造成较大政治影响、 较大经济损失、公共场所秩序混乱的电能用户。 对于二级负荷，要采用双回路供电，即有两条 线路，一备一用。 三级负荷：指不属于一级和二级的电力负荷。 对供电无特殊要求，一般采用单回路供电。一 般民用属于三级供电。
6、额定电压分类 我国额定电压分三类（国家电压标准）： 第一类：额定电压是100V以下的电压，主要用 于安全照明、蓄电池及设备的支流操作电源。 第二类：额定电压是大于100V、小于1000V的电 压，主要用于照明设备及电力。 第三类：额定电压是1000V及以上的电压，主要 用于发注的注意事项： （1）总平面图室外整平地面标高符号为涂黑的等腰直角三角形，标高 数字注写在符号的右侧、上方或右上方。 （2）底层平面图中室内主要地面的零点标高注写为+0.000。低于零点 标高的为负标高，标高数字前加“-”号，如-0.450。高于零点标高 的为正标高，标高数字前可省略“+”号，如3.000。 （3）标高的单位：米。 图1-4
第四节 建筑电气工程施工图中常用图例、符号
第二章 变配电工程基本知识及施工图识读
第一节 变配电工程基本知识 一、电力系统 1、电力系统组成：由发电厂、电网、用户组成。 1）、发电厂分类：火力、水利、核能、地热、太阳能、风 力。 2）、电网是输送、交换、分配电能的装备，是电网的中间 环节。 电网按其功能分为输电网和配电网。 输电网：通常是35kV及以上的输电线路和其相连的变电所 组成。作用：将电能输送到各个地区或输送给大用户。 配电网：通常是10kV及以下的配电线路和与其相连的变电 所组成。作用：将电能分配到各类用户。

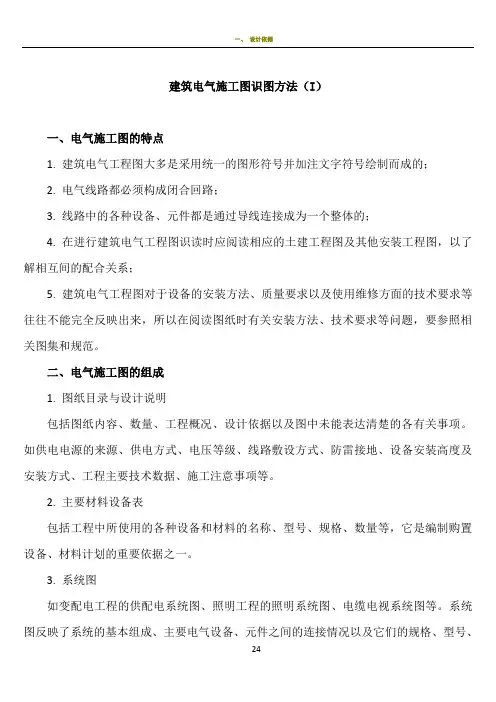

建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (2)(三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (3)(一）、常用的文字符号及图形符号 (3)（二）、读图的方法和步骤 (4)（一)、模拟项目图纸组成 (18)（二）、电力系统的组成 (18)（三）、总干线 (18)（四）、配电系统识读 (18)(五)、平面图 (19)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸.电气工程图的特点(1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来,构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

(二)、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来,主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式.强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图:是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所,用以表示设备、器具、管线实际安装位置的水平投影图.是表示装置、器具、线路具体平面位置的图纸。

建筑电气施工图识图教程建筑电气施工图识图教程一、前言建筑电气施工图识图是建筑电气专业人员必备的基本技能之一。

本文档旨在为初学者提供详细的教程，帮助他们在识图过程中能够准确理解和应用施工图中的电气符号，具备正确的操作和判断能力。

下面将详细介绍识图的步骤、常见的电气符号及其含义，并附上实例操作。

二、识图步骤1. 熟悉施工图布局：首先，对施工图的整体布局进行分析，了解各个电气设备所在位置及其连接关系，以便更好地理解后续电气符号的意义。

2. 分析电气符号：仔细观察施工图中所出现的各种电气符号，包括线路符号、设备符号和注释符号等，理解每个符号的含义及其所代表的电气设备或装置。

3. 识别电气线路：根据施工图中的线路符号，判断每个线路的功能（如供电线路、照明线路、插座线路等）及其连接方式，并理解线路符号的表示方法。

4. 梳理电气设备：通过施工图中的设备符号，了解每个电气设备的种类及其功能，并能够区分主要设备和辅助设备，如开关、照明灯具、插座等。

5. 解读注释说明：施工图中通常有一些注释说明，包括文字说明、数字标记等，这些注释对于更好地理解电气图纸至关重要，需要细读并理解其含义。

三、常见的电气符号及其含义1. 线路符号：线路符号是电气图纸中最基本的符号，用来表示不同种类的线路，如直线、弯线、悬挂式线路等。

2. 设备符号：设备符号用于表示各种电气设备，如开关、灯具、插座等，在施工图中通常用简化的图形来表示。

3. 注释符号：注释符号用于提供更详细的说明和标示，如电线尺寸、电流限制等重要信息。

四、示例操作下面通过一个示例来演示如何进行建筑电气施工图的识图。

1. 确定线路：根据施工图中的线路符号，标示出不同功能的线路，如照明线路、插座线路等。

2. 识别设备：通过施工图中的设备符号，辨认出不同的电气设备，如开关、灯具、插座等。

3. 理解连线关系：根据施工图中的线路符号和设备符号，判断不同设备之间的连线关系，如开关与照明灯具的连接方式。

2.2 电气工程识图与计量2.2.1 动力和照明配电工程一、电气识图基础（1）线路和敷设信息标注1）动力线路：为建筑物给排水、通风空调、提升运输等设备及配电控制装置输送电源的线路。

有穿管敷设、埋地敷设、电缆桥架敷设、电缆沟敷设等形式。

2）照明线路：为建筑物照明供电的线路。

有穿管的明敷和暗敷、线槽敷设、瓷瓶绝缘子敷设等。

3）线路表示：a-b（c×d）e-f例 WL1，BV-2×2.5，MT16，WC（CC）a-线路编号，b-导线型号，c-导线根数，d-导线面积，e-保护管管径，f-导线敷设方式及部位。

常用绝缘导线4）电缆型号表示法类别、用途＋导体＋绝缘层＋内护套＋特征＋外护层＋派生类别为电力电缆时可略。

导体：铜可略，铝为L。

绝缘：VV-聚氯乙烯，Y-聚乙烯，YJ-交联聚乙烯。

内护套：Q-铅套，V-聚氯乙烯护套，Y-聚乙烯护套外护层：第一个数字（2为双钢带，3为细圆钢丝）、第二个数字（1为纤维线包，2为聚氯乙烯护套，3为聚乙烯护套）。

表示方法举例：①YJLV22-3×120-10-300表示铝芯、交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯、120mm2、电压10kV、长度为300m的电力电缆。

②VV22（3×25＋1×16）表示铜芯、聚氯乙烯内护套、双钢带铠装、聚氯乙烯外护套、三芯25mm2、一芯16mm2的电力电缆。

③BV（3×50＋1×25）SC50—FC表示线路是铜芯塑料绝缘导线，三根50mm2，一根25mm2，穿管径为50mm的钢管沿地面暗敷。

④BLV（3×60＋2×35）SC70—WC表示线路为铝芯塑料绝缘导线，三根60mm2，两根35mm2，穿管径为70mm的钢管沿墙暗敷。

（2）设备标注a-设备编号；b-设备型号；c-设备功率。

例：（3）照明灯具标注a-灯数b-型号或编号c-每盏灯具的灯泡数d-灯泡容量（w）e-灯泡安装高度（m）f-安装方式L-光源种类（4）常用图例二、电气施工图识读3.系统图4.平面布置图平面布置图是电气施工图中的重要图纸之一，如照明平面图、插座平面图、防雷接地平面图等。
