STM32ADC采样频率的确定.pdf

STM32ADCDMA采样时间计算在STM32上，ADC的采样时间取决于以下几个因素：1. ADC时钟频率（ADC Clock Frequency）：选择合适的时钟频率可以提高采样速度。

2. ADC分辨率（ADC Resolution）：ADC的分辨率越高，采样时间越长。

3. ADC转换周期（ADC Conversion Cycle）：每次转换的时间，包括单次转换和连续转换。

首先，我们需要确定ADC时钟频率。

在STM32中，ADC的时钟频率可以通过设置RCC_CCFGR寄存器的相应位来选择。

这个时钟频率决定了每个ADC转换周期所花费的时间。

其次，我们需要确定ADC分辨率。

在STM32中，ADC的分辨率可以通过设置ADC_CR1寄存器的相应位来选择。

通常有8位、10位、12位和16位等选项。

分辨率越高，则每次转换所需的时间越长。

最后，我们需要确定ADC转换周期。

在STM32中，默认情况下每次转换只需要一个转换周期。

如果需要连续采样，则还需要考虑连续转换模式。

计算ADC采样时间的公式为：ADC采样时间=ADC转换周期×ADC分辨率/ADC时钟频率例如，假设ADC转换周期为10个时钟周期，分辨率为12位（4096个转换步骤），时钟频率为10MHz，则：ADC采样时间=10×4096/10,000,000≈4.096μs在使用DMA进行数据传输时，可以将ADC的转换结果直接传输到SRAM等目标内存区域，从而减少CPU的负担和数据传输的延迟。

总结起来，通过合理设置ADC时钟频率、分辨率和转换周期，以及结合DMA进行数据传输，可以实现高效的数据采样和处理。

STM32多通道ADC采集详解（DMA模式和非DMA模式）在非DMA模式下，ADC采集的数据是通过CPU直接读取的，采集效率相对较低，但是编程相对简单。

首先，需要初始化ADC模块的工作模式（单通道、多通道等）和采样时间。

然后，使能ADC模块，并配置所需的通道和采样时间。

接着，设置采样序列，指定要采集的通道和相应的排列顺序。

在采集数据时，首先需要设置ADC转换模式和采样时间，然后开始转换，并等待转换完成。

转换完成后，通过读取ADC_DR寄存器可以获取转换结果。

如果需要采集多个通道的数据，可以通过设置ADCSQR中的SQx位来启动下一次转换。

在DMA模式下，ADC采集的数据是通过DMA控制器传输到指定的内存区域，采集效率较高，适合数据量较大的应用场景。

与非DMA模式相比，DMA模式下的配置需要额外设置DMA控制器的工作模式（单次传输、循环传输等）和传输数据的目的地地址。

在采集数据前，需要设置DMA传输的目的地地址，并使能DMA传输。

在开启ADC转换后，DMA控制器会根据设置的目的地地址来自动传输数据，无需CPU干预。

采集完成后，CPU可以通过检查DMA传输完成标志位来判断数据是否已传输完毕。

总结：
使用非DMA模式的ADC采集相对简单而容易上手，适用于数据量较小且对实时性要求不高的应用场景。

DMA模式下的ADC采集效率更高，适用于数据量较大且对实时性要求较高的应用场景。

无论是DMA模式还是非DMA模式，都需要根据具体的应用需求来选择合适的模式。

在使用DMA模式时，还需要注意合理设置DMA传输的目的地地址和传输模式，以充分发挥DMA的优势。

STM32CUBEMX配置教程（十二）STM32的定时器触发的固定频率ADC采样（使用DMA）本教程将向您展示如何使用STM32CubeMX配置定时器触发的固定频率ADC采样，并使用DMA进行数据传输。

此配置可以用于您需要按照固定频率对模拟信号进行采样的应用中。

在开始之前，请确保已安装好STM32CubeMX和相应的IDE（如Keil、IAR等），并且您已熟悉STM32CubeMX的基本使用方法。

以下是配置步骤：1. 打开STM32CubeMX，并选择您的目标MCU型号。

2. 在"Pinout & Configuration"选项卡中，配置定时器和ADC引脚。

a.选择一个定时器，并设置其时钟源和频率。

您可以选择任何一个可用的定时器来触发ADC采样。

b.配置ADC引脚，将其连接到您的模拟信号源。

3. 在"Configuration"选项卡中，配置ADC。

a.启用ADC和DMA控制器。

b.配置ADC分辨率，采样时间和采样周期。

这些参数取决于您的应用需求。

c. 在"Mode"选项中，选择"Continuous Conversion Mode"。

这样ADC将会不断地根据定时器触发进行采样。

d. 启用"DMA Continuous Requests"。

这样当ADC完成一次采样后，DMA控制器将自动将数据传输到内存中。

4. 在"NVIC Settings"选项卡中，启用DMA和ADC中断。

5. 在"Project"选项卡中，选择生成代码所需的IDE和工程路径。

然后单击"Generate Code"按钮生成代码。

现在您已成功配置了定时器触发的固定频率ADC采样，并使用DMA进行数据传输。

您可以在生成的代码中初始化和启用各个模块，并编写相应的中断处理函数来处理DMA和ADC中断。

stm32 ADC采样速率的问题RCC_ADCCLKConfig(RCC_PCLK2_Div8); ADC_RegularChannelConfig(ADC1, ADC_Channel_11, 1, ADC_SampleTime_55Cycles5); 系统时钟72M，以上两句是不是ADC时钟设置为9M，然后用55.5个采用周期？那ADC就是55.5*1/9us，采集一次什么？那ADC最快和最慢采样速率...展开1，ADC时钟是设为9M2，ADC总转换时间=采样时间+12.5个ADC时钟周期(信号量转换时间)，而采样时间由寄存器设定，最低1.5ADC周期，最大239.5ADC周期，也就是你程序中设置的55.5个采样周期。

所以ADC一次采样的总采样时间是55.5+12.5=68个ADC周期，也就是68/9 us3,所以，总采样时间最快就是1.5+12.5个ADC周期，最慢就是239.5+12.5个ADC周期。

至于采样速率，是跟你的程序是有关的，比如ADC采样时间设定为最快，但你可以设定1s采一次，那采样速率仍是1；再比如你开启扫描模式，跟单次转换又不一样总结（lee）：1、CLK_ADC = PCLK2/ADC_DIV , ADC_DIV 由程序设定。

2、TIME_ADC_CONVERT = TIME_SAMPLE + TIME_SIGNAL_CONVERT1.5 <= TIME_SAMPLE <= 239.5 ,TIME_SAMPLE是在配置ADC的时候程序写入的(根据实际需要来设置)，例如上面例子中设置的事55.5 .TIME_SIGNAL_CONVERT（最低12.5个周期，硬件因素决定，无法改变）3、ADC转换时间 = CLK_ADC / TIME_ADC_CONVERT4、ADC的时钟最高为14M，如果PCLK2 为72M，那么 ADC的时钟最高只能设置成12M(72 M 6 分频)此时ADC的转换速率为12M/( 12.5 +1.5 ),没有1M。

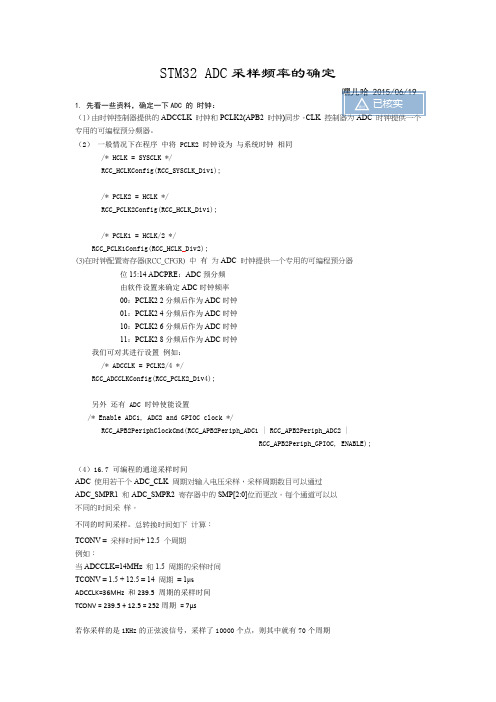

STM32 ADC 采样频率的确定 嘿儿哈2015/06/19 1. 先看一些资料，确定一下ADC 的 时钟：（1）由时钟控制器提供的ADCCLK 时钟和PCLK2(APB2 时钟)同步。

CLK 控制器为ADC 时钟提供一个专用的可编程预分频器。

（2） 一般情况下在程序 中将 PCLK2 时钟设为 与系统时钟 相同/* HCLK = SYSCLK */RCC_HCLKConfig(RCC_SYSCLK_Div1);/* PCLK2 = HCLK */RCC_PCLK2Config(RCC_HCLK_Div1);/* PCLK1 = HCLK/2 */RCC_PCLK1Config(RCC_HCLK _Div2);(3)在时钟配置寄存器(RCC_CFGR) 中 有 为ADC 时钟提供一个专用的可编程预分器位15:14 ADCPRE ：ADC 预分频由软件设置来确定ADC 时钟频率00：PCLK2 2分频后作为ADC 时钟01：PCLK2 4分频后作为ADC 时钟10：PCLK2 6分频后作为ADC 时钟11：PCLK2 8分频后作为ADC 时钟我们可对其进行设置 例如：/* ADCCLK = PCLK2/4 */RCC_ADCCLKConfig(RCC_PCLK2_Div4);另外 还有 ADC 时钟使能设置/* Enable ADC1, ADC2 and GPIOC clock */RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_ADC2 |RCC_APB2Periph_GPIOC, ENABLE);（4）16.7 可编程的通道采样时间ADC 使用若干个ADC_CLK 周期对输入电压采样，采样周期数目可以通过ADC_SMPR1 和ADC_SMPR2 寄存器中的SMP[2:0]位而更改。

每个通道可以以不同的时间采 样。

不同的时间采样。

STM32F4系列的ADC（模拟数字转换器）的采样频率主要取决于系统时钟频率以及ADC的预分频器（prescaler）和通道选择器（resolution）的设置。

ADC的采样频率可以按照以下公式进行计算：
```scss
ADC_Sampling_Frequency = ADC_Clock_Frequency / (ADC_Prescaler + 1) / ADC_Resolution
```
其中：
* `ADC_Clock_Frequency` 是系统时钟频率，对于STM32F4系列，这通常为84MHz或168MHz。

* `ADC_Prescaler` 是ADC预分频器的值，这个值可以根据需要进行设置，范围是0到63。

如果预分频器设置为0，那么ADC的时钟频率等于系统时钟频率；如果设置为63，那么ADC的时钟频率就是系统时钟频率除以64。

* `ADC_Resolution` 是ADC的分辨率，可以设置为12位（即ADC_Resolution为12）或其他位数的分辨率。

在12位分辨率下，ADC的通道选择器（resolution）的值是12。

因此，如果你想计算12位分辨率下，系统时钟频率为84MHz，预分频器为63的ADC的采样频率，你可以这样做：
```scss
ADC_Sampling_Frequency = 84MHz / (63 + 1) / 12 = 1.024MHz
```
这意味着ADC的采样频率为1.024MHz。

请注意，这些计算假定ADC的其他设置（如通道选择器、比较器、DMA等）不会影响ADC的采样频率。

这些设置可能会影响实际的采样频率。

stm32f4adc采样频率计算一、STM32F4ADC简介STM32F4ADC（Analog-to-Digital Converter，模拟-数字转换器）是STM32F4系列微控制器内置的一款高性能、高精度的模拟转换器。

它能够将连续的模拟信号转换为离散的数字信号，广泛应用于各种传感器数据采集、信号处理等领域。

二、采样频率计算方法在实际应用中，采样频率是一个非常重要的参数。

根据奈奎斯特定理，采样频率必须大于信号最高频率的两倍，才能保证信号的完整性，避免发生混叠。

1.确定ADC转换位数首先，需要确定ADC的转换位数。

一般来说，转换位数越高，采样精度越高，但同时也会增加数据处理和存储的负担。

常见的ADC转换位数有8位、10位、12位等。

2.计算最大模拟电压根据ADC的位数和电源电压，可以计算出ADC的最大模拟电压。

例如，对于12位ADC，最大模拟电压为电源电压的一半（即2^12=4095）。

3.计算采样频率采样频率等于ADC的最大转换速度除以最大模拟电压。

ADC的最大转换速度通常在数据手册中会有说明。

例如，如果最大转换速度为100MSPS（百万次每秒），则采样频率计算公式为：采样频率= 100MSPS / 4095 = 24.4kHz三、注意事项1.考虑到STM32F4ADC的采样速率、模拟输入范围等因素，合理选择ADC的转换位数和采样频率。

2.确保采样频率大于信号最高频率的两倍，避免信号混叠。

3.在实际应用中，可以根据需求调整采样频率，以达到最佳的性能和功耗平衡。

4.考虑到ADC的分辨率和电源电压，合理设置ADC的参考电压和偏置电压。

四、总结本文介绍了STM32F4ADC的简介、采样频率的计算方法以及注意事项。

通过合理选择ADC的转换位数、采样频率等参数，可以充分发挥STM32F4ADC的高性能和实用性，为各种传感器数据采集和信号处理应用提供可靠的支持。

STM32 ADC 采样时间、采样周期、采样频率计算
方法
ADC 转换就是输入模拟的信号量，单片机转换成数字量。

读取数字量必须等转换完成后，完成一个通道的读取叫做采样周期。

采样周期一般来说=转换时间+读取时间。

而转换时间=采样时间+12.5 个时钟周期。

采样时间是你通过寄存器告诉STM32 采样模拟量的时间，设置越长越精确
一STM32 ADC 采样频率的确定
1. ：先看一些资料，确定一下ADC 的时钟：
(1)，由时钟控制器提供的ADCCLK 时钟和PCLK2(APB2 时钟)同步。

CLK
控制器为ADC 时钟提供一个专用的可编程预分频器。

(2) 一般情况下在程序中将PCLK2 时钟设为与系统时钟相同
/* HCLK = SYSCLK */
RCC_HCLKConfig(RCC_SYSCLK_Div1);。

STM32 的ADC 采样频率及相应时间的确定STM32 ADC 介绍
STM32 ADC 是一个12 位精度、一种逐次逼近型模拟数字转换器。

它有多达18 个通道，可测量16 个外部和2 个内部信号源。

各通道的
A/D 转换可以单次、连续、扫描或间断模式执行。

ADC 的结果可以左对齐或右对齐方式存储在16 位数据寄存器中。

ADC 的输入时钟不得超过14MHz，它是由PCLK2 经分频产生。

转换时最快为1us，当ADC 的输入时钟超过14MHz 时其会损失一些精度。

当然如果可以达到我们的精度，输入时钟高点也没事。

在网上看到一回答ADC 不超过14MHz 的答案：资料上的都是推荐，事实上很多芯片的设计都是有超额余量的，很多人都会超额的利用这些资源，并且很好的工作。

若所看的程序频率是超过14M，也没有错，可能作者的目的在于快
速而宁愿损失一些精度，ADC 的分辨率是12 位，若是超过这个频率也是工作的，只不过采样到的精度可能仅到10 位，若这个已到作者的要求，也无错误之说了。
