接地装置安装检验批质量验收记录接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。

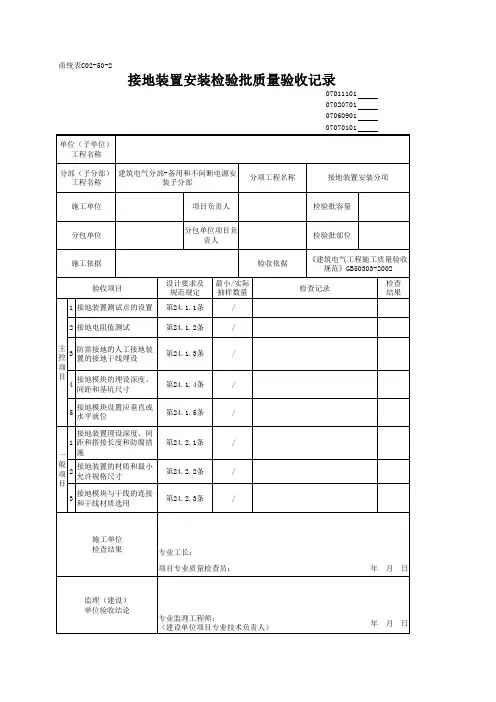

接地装置安装检验批质量验收记录表GB50303-2002060109060206060608060701接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m ，且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m ，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m 。

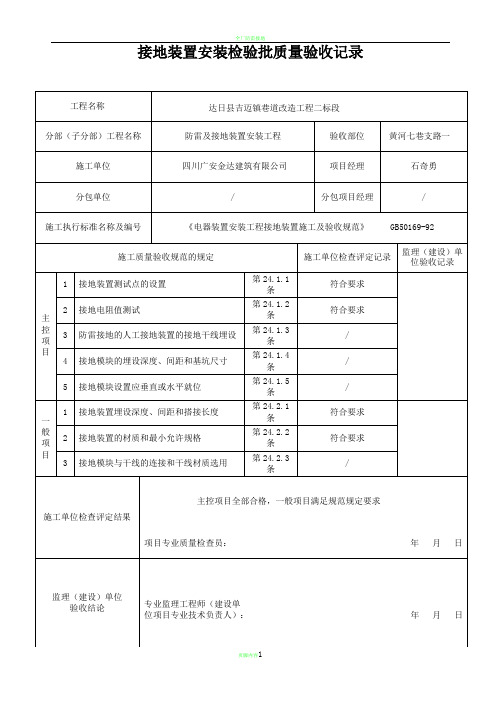

接地装置安装检验批质量验收记录表
1. 项目信息
项目名称接地装置安装
执行标准GB50169-2006《电气装置接地技术规范》
安装地点
安装日期
安装负责人
2. 安装设备信息
2.1 接地棒
序号型号规格生产厂家数量
1
2.2 接地线
序号型号规格生产厂家数量
1
2.3 铜排
序号型号规格生产厂家数量
1
3. 安装质量验收记录
3.1 施工检验
序号检验内容检验结果
1 接地棒和接地线固定牢固
2 接地线焊接牢固，无虚焊、漏焊、冷焊
3 接地线绝缘保护措施到位
4 接地装置与土壤接触电阻符合要求
5 工作现场整洁、无杂物
6 安全措施到位
3.2 器材检验
序号检验内容检验结果
1 接地棒和接地线外观无损坏
2 接地线和铜排的截面符合要求
3 铜排的表面无氧化、锈蚀
4. 安装负责人签字
安装负责人签字接地装置维护责任人签字
5. 备注
1.本表一式两份，一份留存项目档案，一份交施工单位。
2.接地装置安装质量验收记录应当由双方单位代表在验收结束后及时签
署，如有异议及时沟通解决，并作出相应的修改和记录。
修改说明：本表格与13版比较表头部分将项目负责人改为项目经理，因为项目经理是施工企业在工程项目上的合法代表。
增加了验收记事一栏，方便记录验收当时情况。
验收内容24.1.2条应以设计值为准，故将此改为设计要求值。
一、验收依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-2002二、规范摘要1、检验批划分原则人工接地装置和利用建筑物基础钢筋的接地体各为一个检验批，大型基础可按区块划分成几个检验批。
2、验收要求（抽查数量）检验批的容量2～15最小抽样数量2；检验批的容量16～25 最小抽样数量3；检验批的容量26～90最小抽样数量5；检验批的容量91～150 最小抽样数量8；检验批的容量151～280最小抽样数量13。
3.主控项目24.1.1 人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
24.1.2 测试接地装置的接地电阻值必须符合设计要求。
24.1.3 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m,且应采取均压措施或在其上方铺设卵石或沥青地面。
24.1.4 接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3～5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2～1.4倍，且在开挖深度内详细记录地层情况。
24.1.5 接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
4.一般项目24.2.1 当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m。
接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：1.扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2.圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；3.圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4.扁钢与钢管，扁钢与角钢焊接，应紧贴角钢外侧两面或应紧贴3/4钢管表面，上下两侧施焊；5.除埋设在混凝土中的焊接接头外，有防腐措施。
接地装置安装检验批质量验收记录表GB50303-200206010 nn96020 ---66060 ---86070 ---说明：1.主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
②测试接地装置的接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于im且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2- 1.4 倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
2.—般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊;⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引岀线不少于2处。
接地装置安装检验批质量验收记录表GB50303-200206010960206606086070说明：1.主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
②测试接地装置的接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于im且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2- 1.4 倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
2.—般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊;⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引岀线不少于2处。
接地装置安装检验批质量验收记录表GB50303-200206010960206606086070说明：1.主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
②测试接地装置的接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于im且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2- 1.4 倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
2.—般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊;⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引岀线不少于2处。
接地装置安装检验批质量验收记录表GB50303-200206010 □「960206606086070 —-说明：1.主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
②测试接地装置的接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于im且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2- 1.4 倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
2.—般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊;⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引岀线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002精心整理说明：间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于 im 且应采取均压措施或在其上方铺设卵 石或沥青地面。
④接地模块顶面埋深不应小于 0.6m ，接地模块间距不应小于模块长度的 3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的 1.2-1.4 倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
2.—般项目：①当 设计无要求时，接地装置顶面埋设深度不应小于 0.6m 。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于 5m 接地装置的焊接应采用搭 接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的 2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的 6倍，双面施焊; ⑶圆钢与扁钢搭接为圆钢直径的 6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴 3/4钢管表面，上下两侧施焊 ⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符 合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采 用热浸镀锌扁钢，引岀线不少于 2处。
接地装置安装检验批质量验收记录表GB50303-2002说明：1.主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
②测试接地装置的接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于im且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2- 1.4 倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
2.—般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊;⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引岀线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002o6oio nn960206606086070说明：间要求。
③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于im且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4 倍，且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
2.—般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊;⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。
②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引岀线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002o6oio nn9602066060说明：1.主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
