行波测距法

利用故障特征频带和TT变换的电缆单端行波测距一、电缆单端行波测距原理电缆单端行波测距技术是一种利用电缆内部的行波信号来实现电缆故障位置测距的技术。

在电缆内部传输的行波信号会在故障点发生部分反射，根据这些反射信号可以确定故障点的位置。

而利用故障特征频带和TT变换的电缆单端行波测距是对电缆行波信号进行特征分析的一种技术方法。

故障特征频带是指在电缆故障发生后，行波信号在频域上出现的特征频带，这些特征频带与电缆长度和故障位置有一定的关系。

通过对这些特征频带的分析，可以实现对电缆故障位置的测距。

而TT变换是一种将时域信号转换为频域信号的变换方法，通过对行波信号进行TT变换可以得到信号的频谱分布情况，进而实现对特征频带的提取和分析。

二、电缆单端行波测距方法利用故障特征频带和TT变换的电缆单端行波测距主要包括以下几个步骤：1. 采集电缆行波信号数据首先需要在电缆的一端安装传感器，并利用该传感器采集电缆内部的行波信号数据。

通常可以使用高频探头或传感器进行信号的采集，采集的数据包括了传播时域信息。

2. 进行TT变换将采集到的电缆行波信号数据进行TT变换，得到信号的频谱分布情况。

通过对频域信号的分析，可以提取出故障特征频带。

3. 特征频带分析对所提取出的故障特征频带进行分析，包括频带的数量、位置、幅值等特征。

通过特征频带的分析可以确定故障的位置和性质。

4. 故障距离测算根据故障特征频带的分析结果，结合信号传播速度等参数，可以计算出故障距离，从而实现对电缆故障位置的测距。

5. 故障定位根据故障距离的测算结果，可以确定故障位置，并进行定位标记。

1. 高精度：通过对故障特征频带的精确分析，可以实现对电缆故障位置的高精度测定。

2. 高效率：测距过程简洁明了，不需要复杂的设备和大量的测量数据，可以快速、准确地完成电缆故障的定位。

3. 低成本：相比传统的电缆故障检测方法，利用故障特征频带和TT变换的电缆单端行波测距可以降低成本，提高效益。

电缆行波测距原理引言：电缆行波测距是一种常用的测距方法，通过利用电缆中的行波信号，可以准确地测量出电缆的长度。

本文将详细介绍电缆行波测距的原理及其应用。

一、电缆行波测距的原理电缆行波测距是基于电磁波在电缆中的传播速度来进行测量的。

当在电缆中施加一个脉冲电压信号时，该信号会在电缆中以电磁波的形式传播。

根据电磁波在传输过程中的速度与传输介质的特性有关，因此可以通过测量行波信号的传播时间来计算电缆的长度。

二、电缆行波测距的步骤1. 信号发送：首先，在待测电缆的一端施加一个脉冲电压信号。

这个信号可以是一个矩形脉冲、正弦脉冲或其他形式的信号。

2. 信号传播：脉冲电压信号在电缆中以电磁波的形式传播，沿着电缆的导线向另一端传输。

3. 信号接收：在电缆的另一端设置接收器，用于接收传输过来的信号。

接收器可以是示波器、激光测距仪等设备。

4. 信号处理：接收到信号后，通过信号处理器对信号进行处理，例如滤波、放大等操作。

5. 测量距离：根据信号的传播时间和电磁波在电缆中的传播速度，可以计算出电缆的长度。

常用的计算公式为：电缆长度 = 传播速度× 传播时间。

三、电缆行波测距的应用1. 电力系统中的应用：电缆行波测距可用于电力系统中电缆的故障检测和定位。

通过测量行波信号的传播时间，可以确定故障点所在的电缆长度，从而提高故障定位的准确性和效率。

2. 通信系统中的应用：在通信系统中，电缆行波测距可用于测量光纤电缆的长度。

通过测量光信号的传播时间，可以准确地测量出光纤电缆的长度，从而为光纤通信系统的维护和管理提供便利。

3. 铁路信号系统中的应用：电缆行波测距可用于铁路信号系统中电缆的故障检测和定位。

通过测量行波信号的传播时间，可以确定故障点所在的电缆长度，从而提高故障定位的准确性和效率，保证铁路信号系统的正常运行。

4. 工业自动化系统中的应用：电缆行波测距可用于工业自动化系统中电缆的故障检测和定位。

通过测量行波信号的传播时间，可以确定故障点所在的电缆长度，及时修复故障，保证工业自动化系统的正常运行。

行波测距原理
1关于行波测距
行波测距是一种运用行波的测距技术，是一种快速准确的测量距离的方法。

主要应用于运用激光或声波测量目标之间的距离，或者也可以用来进行四周环境的测评。

1.1基本原理
行波测距的原理是通过发射行波来测量距离，行波发射器会发出激光或声波，这些激光或声波源会受周围物体的反射而发出行波，由发射器检测反射回来的行波，可以得出行波与物体之间的距离。

即通过行波发出和接收的时间间隔来测量行波与测量对象之间的距离，并结合行波速度计算出距离。

1.2应用
行波测距技术在工业中有广泛应用，可以用于检测各种对象的大小和距离，以及各种机械装置的运行，可以准确的测量出各种机械装置之间的位置和尺寸数据，从而更准确的控制机械装置的运行和整体机械装置的工作状态。

此外，行波测距还可以用于检测安全装置，避免机器失常，避免安全事故的发生。

行波测距技术也被广泛应用在导航中，它可以用于搭载卫星的飞行器的导航，它可以测量飞行器与地面或船舶的距离，以便更准确的计算飞行路径。

1.3总结
行波测距技术是一种快速准确的测量距离的方法，有着广泛的应用前景，具有极大的社会效益。

它可以用于检测各种机械装置、安全装置和导航系统，将对机械装置和导航系统的精准控制和操作质量提升带来极大的便利。

行波测距技术在超高压输电线路中的应用现代电力电网的正常运行离不开可靠准确地得到输电线路的故障点的定位。

当超高压输送电线路出现故障时，故障点产生的行波将沿着输电线路向故障点两边进行传播。

行波动作快速，但可以根据行波的特点对其进行距离测量，从而找到故障所发生的位置。

本文将首先简析行波故障测距所使用的物理学机理，并结合具体案例来说明其在超高压输电线路中的应用。

标签：超高压输电；故障测距；行波。

我国经济的高速发展驱动着电力系统朝着更大、更稳定的方向发展。

超高电压输电技术是应时代发展要求应运而生，更高的电压意味着更低的线路损耗和更大的能量传输。

高压输电线路作为电力系统的大动脉，是最容易和最频繁发生故障的部位。

由于输电线路全部在户外，除了恶劣的自然环境，本身的老化等都会导致故障的发生，而由于超高电压输电在远距离输电才更有经济优势，以上原因导致当输电线路发生故障时，极难查找出故障点。

准确快速的故障测距可以有效帮助修复线路，保证线路可靠稳定供电，从而保证整个电网的安全稳定运行，最大限度降低线路故障对整个电力系统造成的威胁和对国民经济和人民生活带来的综合损失。

1、电力输电线路测距现状基于工频电气量的工频阻抗法是当前电力系统使用较多的定位故障点的方法，其主要是通过测量故障输电线的电压电流等量并计算出系统故障回路的阻抗值来估算故障点的距离。

但阻抗法极易受输电线路本身阻抗、负载电荷等的干扰，测距的精度没法得到保证。

高频数字量采集和电磁暂态理论的进步推动了基于行波的测距技术的发展，其测距精度相较传统工频阻抗法有了大大提高。

2、行波测距的物理学释义及实际应用方法根据叠加原理将发生故障的输电线分为正常状态和附加故障状态的叠加。

由工程经验知，一般故障点和地短接使得故障点的电压变为0V。

输电线正常工作时，定义该点电压为U。

由叠加原理易知，假定叠加的故障时，定义该点电压为-U，这样叠加之后故障点的电压为0V。

假定的叠加故障状态中-U电压将使得高压输电线产生由故障点向线路两端传播的前进波，即故障行波。

电力系统行波测距方法和发展摘要：在社会经济水平显著提升的背景下，电力行业发展迅速，行波测距技术就是其中一个。

行波测距就有较多的优势，如较快的定位速度、十分精确的测距等，目前在高压输电线路中主要应用该技术。

首先，本文详细的分析了行波测距的方法，主要有单端测距法、双端测距法、三端测距法以及广域网络信息的行波测距法。

然后对行波提取及波速的确定进行了分析，最后对电力系统行波测距的发展进行了详细分析。

关键词：电力系统；行波测距；方法；发展引言作为电力系统传输电能的重要路径，高压线路一般建设在高山、森林、沟壑等荒凉地带，周边环境严酷，故障易发。

尤其是恶劣天气环境，如雨雪、雷暴等极端天气情况下，高压线路常常会发生故障，并且人工定位故障较为困难，耗时耗力，也会导致大面积停电，造成巨大的经济损失。

精准地定位故障点，快速修复永久和瞬时故障，以保证电网的稳定和安全运行，维护电网的经济效益，对电力系统意义重大。

1定义故障行波测距方法是根据电压、电流行波在线路上具有确定的传播速度这一特点而提出的。

故障发生时，故障点发生的行波将沿着线路向两端母线传播，遇到母线后发生反射回到故障点，在故障点处发生反射和折射然后再向母线处传播。

利用行波两次到达母线的时间就能准确地计算出故障点离母线的距离。

2行波测距的方法2.1单端测距法当电力系统发生故障的时候，因为初始行波没有相同的来源，因此测距原理具有A型、C型、E型、F型四个类型。

如果初始行波的来源点是故障点，那么就是A型；利用脉冲反射，对脉冲到达故障点并反射回测距装置所使用的时间对故障距离进行测量的原理是C型；对线路故障发生以后自动重合闸暂时所产生的行波进行利用，通过其在故障点与测距装置之间的传播对故障距离进行确定的原理是E型；在发生故障的时候，断路器会发生跳闸，从而有暂态行波产生，根据此波对故障点距进行测量的原理就是F型。

如果在输电线路中发生故障，那么要对A型、C型、F型进行应用。

不管是重合闸所产生的暂态行波还是断路器跳闸所产生的暂态行波，对其计算的方法全部都是暂态行波行驶速度乘以两点之间运行速度的积。

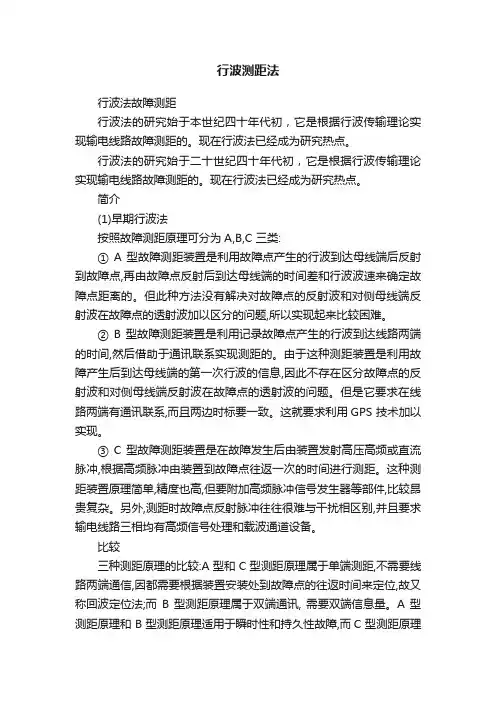

行波测距法行波法故障测距行波法的研究始于本世纪四十年代初，它是根据行波传输理论实现输电线路故障测距的。

现在行波法已经成为研究热点。

行波法的研究始于二十世纪四十年代初，它是根据行波传输理论实现输电线路故障测距的。

现在行波法已经成为研究热点。

简介(1)早期行波法按照故障测距原理可分为A,B,C 三类:① A 型故障测距装置是利用故障点产生的行波到达母线端后反射到故障点,再由故障点反射后到达母线端的时间差和行波波速来确定故障点距离的。

但此种方法没有解决对故障点的反射波和对侧母线端反射波在故障点的透射波加以区分的问题,所以实现起来比较困难。

② B 型故障测距装置是利用记录故障点产生的行波到达线路两端的时间,然后借助于通讯联系实现测距的。

由于这种测距装置是利用故障产生后到达母线端的第一次行波的信息,因此不存在区分故障点的反射波和对侧母线端反射波在故障点的透射波的问题。

但是它要求在线路两端有通讯联系,而且两边时标要一致。

这就要求利用GPS 技术加以实现。

③ C 型故障测距装置是在故障发生后由装置发射高压高频或直流脉冲,根据高频脉冲由装置到故障点往返一次的时间进行测距。

这种测距装置原理简单,精度也高,但要附加高频脉冲信号发生器等部件,比较昂贵复杂。

另外,测距时故障点反射脉冲往往很难与干扰相区别,并且要求输电线路三相均有高频信号处理和载波通道设备。

比较三种测距原理的比较:A 型和 C 型测距原理属于单端测距,不需要线路两端通信,因都需要根据装置安装处到故障点的往返时间来定位,故又称回波定位法;而B 型测距原理属于双端通讯, 需要双端信息量。

A 型测距原理和 B 型测距原理适用于瞬时性和持久性故障,而C 型测距原理只适用于持久性故障。

(2)现代行波法从某种意义上讲,现代行波法是早期A 型行波法的发展。

60年代中期以来,人们对1926年提出的输电线路行波传输理论行了大量的深入的研究,在相模变换、参数频变和暂态数值计算等方面作了大量的工作,进一步加深了对行波法测距及诸多相关因素的认识。

1.背景行波测距在输电网中有着广泛的应用，对于快速定位故障，缩短故障恢复时间有着重要意义。

本文对行波测距的基本原理以及实现方案进行分析，以期对相关装置的开发以及算法研究有所帮助。

2.行波测距原理2.1 行波的特性输电线路如果忽略传输损耗（忽略分布电阻以及对地电导） ，则可以认为是由大量的分布电感和电容组成的。

假设一段线路始端为M，末端为N，在线路中间某一点P发生对地故障，则相当于在P点接入一个等效电源，其电压与此点故障前电压大小相等，方向相反。

假设在t=0时发生故障，则对于分布参数的传输线，故障等效电源会给线路电容充电，在导线周围建立电场并相邻电容充电，线路的分布电容被依次充电，这一过程如同一个电压波在按照一定的速度沿线传播。

同时随着电容的充放电，将有电流流过线路分布电感，也会有一个电流波沿线传播。

因此通过以上分析，线路故障后，会从故障点开始有电压行波和电流行波向线路两端传播。

行波的波速与线路本身的特性有关，速度公式如下，其中L和C为线路单位长度的电感与电容，线路行波的波速只与其绝缘介质的性质有关，与导体的材料和截面积无关。

例如架空线路的行波速度为294km/ms，纸绝缘电缆线路的行波速度为160km/ms，交联聚乙烯电缆的行波速度为170km/ms。

行波在波阻抗发生变化的分界点处会发生反射和折射，例如上图中的N如果为母线，N有几条出线，则在N处会发生反射和折射。

2.2 单端行波测距单端行波测距是在线路的一端安装测量设备，利用线路故障时测量到的第一个行波与反射的第二个行波的时间差计算测量点和故障点之间的距离。

例如下图,在M点安装行波测量设备，M点测量到的第一个行波为i1，i1在M点和故障点F发生两次反射，再次被M点测量到，那么这个时间差为两倍MF距离，因此上面考虑的是故障点距离M点比较近的情况，实际上如果F点距离N点比较近，那么测量到的第二个行波应该是i5。

假设MN的距离为L，则可以计算出如果F点距离M点小于L/2时，第二个行波为i3，否则第二个行波为i5,这两种故障距离的计算公式是不同的。

行波行波，英文名称traveling wave.定义：某一物理量的空间分布形态随着时间的推移振幅不变的情况下向一定的方向行进（不断向前推进)所形成、传播方向为无限，故称行波。

1概述电力线路在输送电能时是以电磁波的形式传播的，在忽略电阻和电导的情况下，其线性行波的传播速度为：v=1/sqrt(LC)；将线路的电感和电容代入上式，可以发现架空线路的行波传播速度接近于光速，即v≈3*10^5km/s。

行波波长是指行波相位差正好等于2π的两点之间的距离。

2其它相关行波测距式距离保护原理1引言高压输电线路是电力系统的命脉。

线路发生故障后能快速地切除故障线路并及时找到故障点加以修复，是继电保护工作者孜孜以求的目的。

然而迄今为止，输电线路保护无论是利用工频分量还是暂态高频分量，都只能判断出故障发生的区域，只能达到切除故障的目的。

微机距离保护虽然能给出故障距离，但因精度不高不能满足生产需要，要及时找到故障点对线路加以修复仍需要配备专门的故障测距装臵，两个装臵有很多相似的功能模块，使得线路投资增加，装臵的作用得不到充分发挥。

行波距离保护由于采用输电线路故障后的行波，使得保护装臵具有超高速动作的特性；而且利用行波折反射的特点可以精确地计算出故障距离，并同时兼作保护动作判别量和测距输出结果，即集保护和测距为一体，有效解决了以上问题，因而行波距离保护装臵的研究极具实用价值。

利用行波进行故障测距[1]的方法早在20世纪50年代就已被提出，并在实际中得到应用。

70年代末，G．W．Swift 等指出了行波频率与故障距离之间的关系[2]。

1983年,P.A.Crossly等人提出了利用相关算法计算行波传播时间进而求得故障距离，通过对故障距离和被保护线路长度的比较决定保护是否动作的行波距离保护方案[3]。

1989年，我国学者根据输电线路故障行波的特征，提出了行波特征鉴别式距离保护[4]，该保护首先利用行波的特征，判断出故障发生的区间，若判断为正方向区内故障，再进一行波特征鉴别式距离保护。
