proe基础教程(完整版)ProE基础教程（完整版）ProE（Pro/ENGINEER）是由美国PTC公司开发的一款三维实体造型软件，它是世界上最早也是应用最广泛的参数化造型软件之一。
ProE具有强大的功能和灵活的应用性，广泛应用于机械设计、机械制造、工业设计等领域。
本教程将为你详细介绍ProE的基础知识和操作技巧，帮助你快速入门和掌握ProE的使用方法。
一、ProE的基本概念1. ProE的起源与发展ProE的诞生背景和PTC 公司的发展历程，介绍了ProE的原始版本和逐步演化的过程。
2. ProE的界面布局和功能详细介绍了ProE的各个界面元素和功能区域，包括菜单栏、工具栏、特征栏、模型区域等，并解释了它们的作用和使用方法。
二、ProE的基本操作1. 文件的创建与保存介绍了如何在ProE中创建新文件、打开已有文件，并且详细说明了不同文件格式的使用场景和特点。
2. 视图的设置与切换详细介绍了ProE中不同视图的设置方法，包括正交视图、透视视图和剖视图，并讲解了视图切换的技巧和快捷键。
3. 实体创建与编辑详细讲解了ProE中常用的实体创建命令和编辑命令，包括绘图实体、修剪实体、合并实体等，并提供了实例演示和练习题供读者练习。
4. 特征的操作与管理介绍了ProE中特征的创建、编辑和删除等操作方法，并详细讲解了特征的引用、组件的替换和特征树的管理等技巧。
三、ProE的高级功能1. 曲面建模与分析介绍了ProE中曲面建模的方法和技巧，包括曲线生成、曲面拉伸、曲面平移等，并讲解了曲面特征的分析和评估方法。
2. 装配设计和调试详细说明了ProE中装配设计的流程和技巧，包括零件装配、装配约束的设置和调试等，并提供了实例演示和练习题供读者练习。
3. 绘图与注释介绍了ProE中绘图工具的使用方法和细节，包括2D绘图、注释标注等，并讲解了绘图的规范和技巧。
四、ProE的进阶应用1. ProE在工程设计中的应用深入探讨ProE在机械设计、汽车工程、航空航天等领域的应用案例，介绍了ProE在工程设计中的优势和应用技巧。
在Pro/ENGINEER中文环境下，应用Pro/REPORT的功能，再加上用户设计时，设定一些特定的参数，则可以自动生成符合企业标准的明细表。

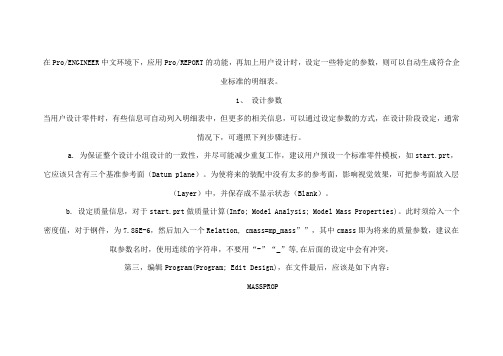

1、设计参数当用户设计零件时，有些信息可自动列入明细表中，但更多的相关信息，可以通过设定参数的方式，在设计阶段设定，通常情况下，可遵照下列步骤进行。
a. 为保证整个设计小组设计的一致性，并尽可能减少重复工作，建议用户预设一个标准零件模板，如start.prt，它应该只含有三个基准参考面（Datum plane）。
为使将来的装配中没有太多的参考面，影响视觉效果，可把参考面放入层（Layer）中，并保存成不显示状态（Blank）。
b. 设定质量信息，对于start.prt做质量计算(Info; Model Analysis; Model Mass Properties)。
此时须给入一个密度值，对于钢件，为7.85E-6，然后加入一个Relation, cmass=mp_mass””，其中cmass即为将来的质量参数，建议在取参数名时，使用连续的字符串，不要用“-”“_”等,在后面的设定中会有冲突，第三，编辑Program(Program; Edit Design)，在文件最后，应该是如下内容：MASSPROPPart start 加入此一行END MASSPROP编辑Program的目的是为了当零件修改后，Regenerate时，软件会重新计算质量。
但此一项需要Pro/ASSEMBLY模块。
如无此模块，那么每次设计修改后，请在总装配后，再做一次质量计算，然后在二维图（含BOM的二维图）中，Regenerate一次。
c. 设定其它参数根据用户的不同需求，参数可自行设计，通常可加入下列几项：（Set up; parameter; create; string）cmat: 代表材料,输入一个常用材料，如：Q-235cname: 代表中文名称，输入‘基本件’cindex: 代表件号，一般情况下，明细表中件号一栏，可以和零件名称（model name）保持一致，这样可少设一个参数，但有时用户的件号用“.”或空格分成几段，以便管理，而这种命名方式在Pro/E中是非法的，另一种情况是，在产品设计阶段、零件件号尚不确定，用户可以按某种编号方式先定零件名，再由cindex参数来列示于明细表中，但这样均会有一定的副作用，就是在没有PDM的情况下，不启动Pro/E软件，操作系统检索不到件号栏。
proe零基础学习Proe 基本知识特征图标要访问可变剖面扫描工具, 可在特征工具栏中单击 , 或单击插入(Insert) ▶可变剖面扫描(Variable Section Sweep)。
对话栏可变剖面扫描对话栏由下列元素组成：实体 (Solid) - 扫描为实体。
曲面 (Surface) - 扫描为曲面。
打开内部截面草绘器以创建或编辑扫描截面。
实体或曲面切口。
薄伸出项、薄曲面或曲面切口。
更改操作方向以便添加或移除材料。
最近使用的值(Most recently used value) 框 - 键入或选取一个厚度值。
裁剪面组(Trim quilt) 框 - 包含选定要进行修剪的面组参照。
注意如果决定在进行修剪操作之后保留面组的两侧, 则在修剪面组收集器后会出现一个反向按钮。
使用此反向按钮来指定哪一侧将保留或继承收集器中的修剪面组的面组 ID。
上滑面板可变剖面扫描操控板中显示下列上滑面板：●参照○轨迹 (Trajectories) 收集器 - 显示作为原点轨迹选取的轨迹, 并允许您指定轨迹类型。
1/ 3○细节 (Details) - 打开链(Chain) 对话框以修改链属性。
○剖面控制 (Section Plane Control) - 确定如何定向剖面。
○垂直于轨迹 (Normal to Trajectory) - 移动框架总是垂直于指定的轨迹。
○垂直于投影 (Normal To Projection) - 移动框架的 Y 轴平行于指定方向, 且 z 轴沿指定方向与原点轨迹的投影相切。
可利用方向参照收集器添加或删除参照。
○恒定法向 (Constant Normal Direction) - 移动框架的 Z 轴平行于指定方向。
可利用方向参照收集器添加或删除参照。
○水平/垂直控制 (Horizontal/Vertical Control) - 确定如何沿可变剖面扫描控制绕草绘平面法向的框架旋转。
○自动 (Automatic) - 截面由 XY 方向自动定向。
注：本文档正在完善中，有错误请谅解Proe操作手册一草绘1．1.1 进入草绘模式a 手动：新建——草绘——确定btnb 自动：造型时进入草绘模式1.1.2 草绘基本概念1 草绘平面：是剖面2 参考平面：与草绘平面垂直3 参照（对话框）上图为proe默认的三个剖面（top，front，right）二一般特征的建立2.1 观察实体特征的基本手段2.1.1 控制三维视角——“视图（view）”菜单1“方向”（orientation）菜单：a 标准方向（standard orientation）：以标准方向来显示模型.b 上一个（previous）：回到对象的上一个显示方向c 重新调整（Refit）：调整对象大小，使其完全显示在屏幕上2.1.2 三维实体的平移，旋转，缩放以及视角控制3 视图工具栏重画，显示旋转中心，切换视图模式开关，放大视图，缩小视图，重新调整视图，重定向视图，打开现有视图列表，设置层，显示状态，启动视图管理器。
2.2 拉伸打开拉伸工具界面1 “插入”|“拉伸”2 btn。
2.2.1 拉伸给你根据界面1 “放置（Placement）”上滑面板a labelb 进入草绘界面c 选择基准面eg ：选择top面d：选取参照面e：草绘剖面f：确认，完成2 “Options”上滑面板a label：草绘平面两侧的特征深度：b 指定深度（可正负）c 对称（关于草绘平面）d旋转体1 绘制中心线作为旋转轴（在上一个草绘界面）2 点击btn3 “位置”——> “”，进入草绘模式(与拉伸相同)）4 绘完要旋转的面后，选择旋转轴5 点击完成注：旋转面，应选在旋转轴一侧(似乎要旋转的草绘图应为闭合曲线)删除草绘线1 在草绘途中，右键实体（草绘线）。
在弹出菜单中选择删除。
（实践中似乎需多点几次）。
