最新proe入门基础教程(完整版)

Pro/E教程1. 介绍Pro/ENGINEER（简称Pro/E）是Parametric Technology Corporation（PTC）开发的一款三维制图软件。

它是一种基于参数化建模的CAD/CAM/CAE软件，可用于设计、制造和分析产品。

Pro/E具有功能强大的模型创建、组件装配、图纸制作和模拟分析功能，被广泛应用于机械工程、汽车工程、航空航天工程等领域。

本教程将介绍Pro/E软件的基本操作和主要功能，旨在帮助初学者快速上手并掌握基本的建模技能。

2. 安装和启动Pro/E首先，我们需要下载并安装Pro/E软件。

以下是安装Pro/E的步骤：1.登录PTC官方网站并下载Pro/E软件安装包。

2.打开安装包，按照安装向导的指示完成安装。

3.安装完成后，双击桌面上的Pro/E图标启动软件。

3. 界面介绍Pro/E的主界面由以下几个主要部分组成：•菜单栏：包含各种功能菜单，如文件、编辑、工具等。

•工具栏：常用的工具按钮，如绘图工具、选择工具等。

•图形视图窗口：显示三维模型和二维图纸等。

•特征树：显示构建模型的特征树，可以通过特征树对模型进行编辑和管理。

•属性栏：显示当前选择对象的属性和设置。

4. 建立基本几何实体在Pro/E中，我们可以通过各种方法创建基本几何实体，如点、线、面和体。

以下是一些常用的建模工具和操作：•绘制线段：选择“绘图工具栏”中的“线段”按钮，然后在图形视图窗口中点击两个位置，即可绘制一条线段。

•创建圆形：选择“绘图工具栏”中的“圆”按钮，然后在图形视图窗口中点击圆心和半径位置，即可创建一个圆。

•绘制矩形：选择“绘图工具栏”中的“矩形”按钮，然后在图形视图窗口中点击两个对角线位置，即可创建一个矩形。

•构建挤压体：选择“挤压”工具，然后选择一个封闭的轮廓曲线和挤压方向，即可创建一个挤压体。

5. 组件装配Pro/E提供了强大的组件装配功能，可以将多个零件组合成一个完整的产品。

以下是一些常用的组装操作：•创建新装配：选择“装配”工作空间，然后点击“新建装配”按钮，可以创建一个新的装配文件。

1.1.1 工程图的功能（Drawing Functionality）使用pro/e的工程图功能（Drawing），我们可以将有pro/e制作的模型输出成图纸的形式。

或者，我们也可以输入由其他CAD 系统生成的图纸。

在图纸中，所有的模型视图都是相关的（associative）：即，当我们修改了某视图的一个尺寸后，系统会自动更新其他相关的视图，更重要的是，Pro/ENGINEER的图纸和他所依赖的模型相关，在图纸中修改的任何尺寸，都会在模型中自动更新。

同样，在模型中修改的尺寸会相关到图纸。

这些相关性，不仅仅是尺寸的修改，也包括添加或删除某些特征。

在使用工程图功能时，用户需要购买相应的处理模块：pro/detial.1.1.2 工程图模式（Drawing Mode）Pro/ENGINEER提供了工程图模式，这种功能可以实现双向关联，并可以输出简单的图纸。

我们可以利用pro/e的基本drawing 功能建立零件或装配的工程视图，并可以添加尺寸，注解，处理(manipulate)尺寸，或使用层来管理不同类型内容的显示。

1.1.3 Pro/DETAIL模块Pro/DETAIL,是独立于基本pro/ENGINEER的模块，该模块扩展了基本模块的功能，可以利用基本模块配合使用Pro/DETAIL 支持附加视图，多张图纸（multisheets），提供了一系列更多用于处理工程图的命令，并且可以让我们向图纸中添加或修改文本的或符号形式的信息。

另外，我们还可以自定义我们工程图的格式，进行多种形式的个性化。

1.1.4 数据接口（Drawing Interfaces）使用ro/INTERFACE 或 Pro/DETAIL模块，我们可以在drawing中利用不同的输入（输出）命令来读取（导出）其他CAD系统得到的文件。

该命令为 File 菜单欢迎加入易妙广告网1.2.1 在工程图模式下输出模型（To Export a Model from Drawing Mode ）使用菜单File-Export-Model, 我们可以在工程图模式下输出下列几种数据文件： IGES, DXF, DWG, SET, STEP.1.2.2 输出图象文件 (To Export an Image from Drawing Mode)使用菜单File-Export-Image, 我们可以在工程图模式下输出下列几种图象格式: CGM, TIFF, JPEG, shaded, EPS, Snapshot.1.2.3 添加数据（To Append Data ）使用菜单File-Import - Append to Model, 可以向图纸文件中添加系列格式的文件内容： IGES, SET, DXF, STEP, CGM, TIFF, DWG.1.2.4输入数据 （To Import Data into Drawing Mode）使用菜单File-Import - Create New Model, 可以向图纸中输入下列格式的文件作为新模型： IGES, SET, VDA, Neutral, CADAM,1.3.1 关于配置文件(About Drawing Setup File Options)Pro/ENGINEER 是可以根据不同文件指定不同的配置文件以及工程图格式。

proe基础教程(完整版)ProE基础教程（完整版）ProE（Pro/ENGINEER）是由美国PTC公司开发的一款三维实体造型软件，它是世界上最早也是应用最广泛的参数化造型软件之一。

ProE具有强大的功能和灵活的应用性，广泛应用于机械设计、机械制造、工业设计等领域。

本教程将为你详细介绍ProE的基础知识和操作技巧，帮助你快速入门和掌握ProE的使用方法。

一、ProE的基本概念1. ProE的起源与发展ProE的诞生背景和PTC 公司的发展历程，介绍了ProE的原始版本和逐步演化的过程。

2. ProE的界面布局和功能详细介绍了ProE的各个界面元素和功能区域，包括菜单栏、工具栏、特征栏、模型区域等，并解释了它们的作用和使用方法。

二、ProE的基本操作1. 文件的创建与保存介绍了如何在ProE中创建新文件、打开已有文件，并且详细说明了不同文件格式的使用场景和特点。

2. 视图的设置与切换详细介绍了ProE中不同视图的设置方法，包括正交视图、透视视图和剖视图，并讲解了视图切换的技巧和快捷键。

3. 实体创建与编辑详细讲解了ProE中常用的实体创建命令和编辑命令，包括绘图实体、修剪实体、合并实体等，并提供了实例演示和练习题供读者练习。

4. 特征的操作与管理介绍了ProE中特征的创建、编辑和删除等操作方法，并详细讲解了特征的引用、组件的替换和特征树的管理等技巧。

三、ProE的高级功能1. 曲面建模与分析介绍了ProE中曲面建模的方法和技巧，包括曲线生成、曲面拉伸、曲面平移等，并讲解了曲面特征的分析和评估方法。

2. 装配设计和调试详细说明了ProE中装配设计的流程和技巧，包括零件装配、装配约束的设置和调试等，并提供了实例演示和练习题供读者练习。

3. 绘图与注释介绍了ProE中绘图工具的使用方法和细节，包括2D绘图、注释标注等，并讲解了绘图的规范和技巧。

四、ProE的进阶应用1. ProE在工程设计中的应用深入探讨ProE在机械设计、汽车工程、航空航天等领域的应用案例，介绍了ProE在工程设计中的优势和应用技巧。

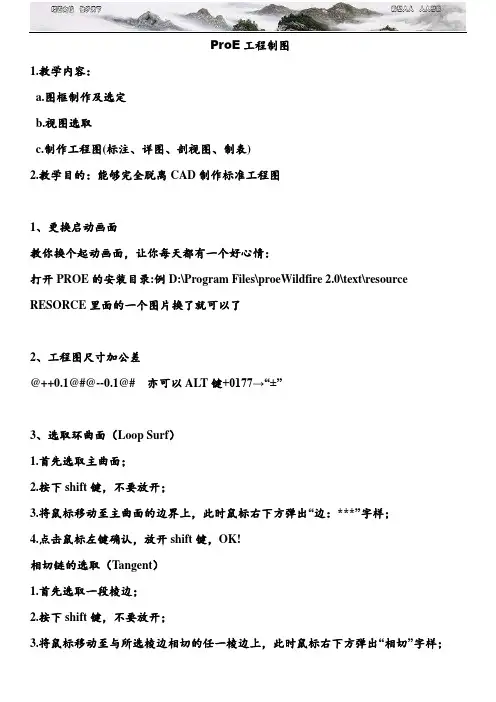

ProE工程制图1.教学内容：a.图框制作及选定b.视图选取c.制作工程图(标注、详图、剖视图、制表)2.教学目的：能够完全脱离CAD制作标准工程图1、更换启动画面教你换个起动画面，让你每天都有一个好心情：打开PROE的安装目录:例D:\Program Files\proeWildfire 2.0\text\resource RESORCE里面的一个图片换了就可以了2、工程图尺寸加公差@++0.1@#@--0.1@# 亦可以ALT键+0177→“±”3、选取环曲面（Loop Surf）1.首先选取主曲面；2.按下shift键，不要放开；3.将鼠标移动至主曲面的边界上，此时鼠标右下方弹出“边：***”字样；4.点击鼠标左键确认，放开shift键，OK!相切链的选取（Tangent）1.首先选取一段棱边；2.按下shift键，不要放开；3.将鼠标移动至与所选棱边相切的任一棱边上，此时鼠标右下方弹出“相切”字样；4.点击鼠标左键确认，放开shift键，OKCopy 面时如果碎面太多，可以用Boundary选法：先选一个种子面再按shift+鼠标左键选边界4、工程图标注修改：原数可改为任意数, 只要把@d改为@o后面加你要的数（字母O）5、如下的倒圆角的方法,现与大家分享:作图的步骤如下(wildfire版本):1>在需要倒角的边上创建倒角参考终止点;2>用做变倒角的方法,先做好变倒角,不要点"完成";3>击活"switch to transition"4>单击"Transitions"5>在已生成的成灰色的倒角上选取不需要的那部分倒角6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference"7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示:6、裝配模式下的小技巧，可能大家还不知道：在裝配一個工件時，剛調進來時工件可能位置不好，可以按CTRL+AlT+鼠標右鍵－－－－－平移；可以按CTRL+AlT+鼠標中鍵－－－－－旋轉；可以按CTRL+AlT+鼠標左鍵－－－－－平移其它已裝配好的工件7、你是不是很烦野火中灰灰的界面，而怀念2001的界面。
