基于OVA-650的数控可变光衰减器设计与研究的开题报告一、研究背景和目的在现代通信系统中，纤维光电子器件广泛应用。
其中，可变光衰减器是一种重要组件，其能够调节光信号的大小以满足不同应用条件的要求。
传统的可变光衰减器通常使用机械结构进行调节，但这种结构存在复杂、易损坏等问题。
随着技术的进步，基于 MEMS 或半导体材料的可变光衰减器逐渐取代了传统的机械可变光衰减器。
本项目将基于 OVA-650 设计一种数控可变光衰减器，旨在开发一种具有可编程性、快速响应和高信号质量的光衰减器，以满足现代光通信系统对高速、高精度、高质量的光衰减器的需求。
这种数控可变光衰减器在光通信、激光器测量、传感器等领域具有广泛的应用前景。
二、研究方法和思路本项目将基于 OVA-650 设计一种数控可变光衰减器。
首先，将分析OVA-650 的特点和原理，了解其在可变光衰减器中的应用。
接着，将设计电路和程序，实现对 OVA-650 的控制和调节。
最后，将对所设计的数控可变光衰减器进行测试和实验，评估其性能和应用效果。
三、拟解决的科学问题1. 如何实现 OVA-650 的精确控制和调节；2. 如何在 OVA-650 的设计中解决传输延迟的问题；3. 如何在数控可变光衰减器的设计中提高调节速度和减小调节误差；4. 如何进一步提高数控可变光衰减器的精度和稳定性。
四、拟采取的科学技术路线与可行性分析本项目将采用以下技术路线：1. 分析 OVA-650 的特点和原理，了解其在可变光衰减器中的应用；2. 设计电路和程序，实现对 OVA-650 的控制和调节；3. 进行光路分析和仿真，解决传输延迟的问题；4. 通过实验和测试，对所设计的数控可变光衰减器进行性能评估。
此技术路线充分考虑到了 OVA-650 的特点，并通过严谨的实验和测试来验证设计方案的正确性和可行性。
五、预期成果本项目预期实现一种具有可编程性、快速响应和高信号质量的数控可变光衰减器，并对其性能和应用效果进行测试和评估。

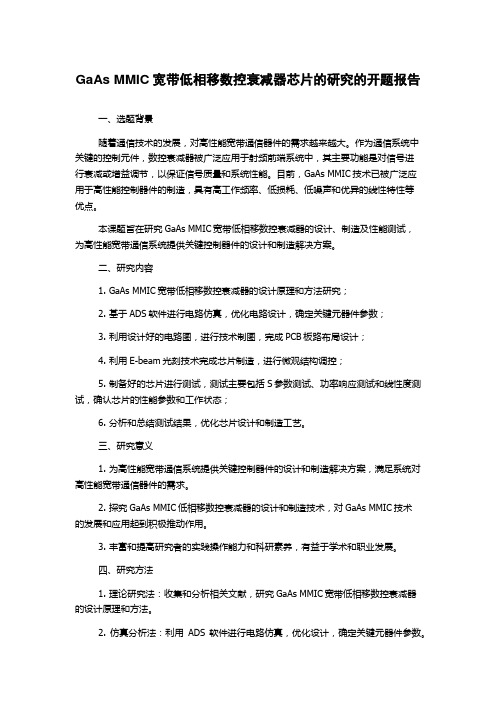

GaAs MMIC宽带低相移数控衰减器芯片的研究的开题报告一、选题背景随着通信技术的发展，对高性能宽带通信器件的需求越来越大。
作为通信系统中关键的控制元件，数控衰减器被广泛应用于射频前端系统中，其主要功能是对信号进行衰减或增益调节，以保证信号质量和系统性能。
目前，GaAs MMIC技术已被广泛应用于高性能控制器件的制造，具有高工作频率、低损耗、低噪声和优异的线性特性等优点。
本课题旨在研究GaAs MMIC宽带低相移数控衰减器的设计、制造及性能测试，为高性能宽带通信系统提供关键控制器件的设计和制造解决方案。
二、研究内容1. GaAs MMIC宽带低相移数控衰减器的设计原理和方法研究；2. 基于ADS软件进行电路仿真，优化电路设计，确定关键元器件参数；3. 利用设计好的电路图，进行技术制图，完成PCB板路布局设计；4. 利用E-beam光刻技术完成芯片制造，进行微观结构调控；5. 制备好的芯片进行测试，测试主要包括S参数测试、功率响应测试和线性度测试，确认芯片的性能参数和工作状态；6. 分析和总结测试结果，优化芯片设计和制造工艺。
三、研究意义1. 为高性能宽带通信系统提供关键控制器件的设计和制造解决方案，满足系统对高性能宽带通信器件的需求。
2. 探究GaAs MMIC低相移数控衰减器的设计和制造技术，对GaAs MMIC技术的发展和应用起到积极推动作用。
3. 丰富和提高研究者的实践操作能力和科研素养，有益于学术和职业发展。
四、研究方法1. 理论研究法：收集和分析相关文献，研究GaAs MMIC宽带低相移数控衰减器的设计原理和方法。
2. 仿真分析法：利用ADS软件进行电路仿真，优化设计，确定关键元器件参数。
3. 实验研究法：利用E-beam光刻技术完成芯片制造，进行S参数测试、功率响应测试和线性度测试等实验。
五、研究进度安排1. 阅读相关文献，进行理论研究和电路设计；2. 利用ADS软件进行电路仿真，确定关键元器件参数；3. 进行技术制图，完成PCB板路布局设计；4. 利用E-beam光刻技术完成芯片制造，进行微观结构调控；5. 进行芯片测试，确认芯片的性能参数和工作状态；6. 分析和总结测试结果，优化芯片设计和制造工艺。
一种X波段低插损5位数控衰减器设计
徐艳蒙
【期刊名称】《天津理工大学学报》
【年(卷),期】2016(032)004
【摘要】该文基于IBM 0.18 μm SiGe BiCMOS工艺,采用混合结构设计了一种可用于X波段相控阵的5位数控衰减器.通过电路分析和计算,确定了电路中的元件参数,通过对NMOS开关进行仿真分析,得到了最优尺寸.阐述了一种插损补偿技术,即在输入输出端引入串联电感来降低电路的插损并且优化端口匹配.仿真结果显示,该衰减器的插损小于5.0 dB;所有状态的相移小于7.;输入端口回波损耗小于-15.7 dB,输出端口回波损耗小于-16.65 dB.
【总页数】6页(P34-38,57)
【作者】徐艳蒙
【作者单位】天津大学电子信息工程学院,天津300072
【正文语种】中文
【中图分类】TN432
【相关文献】
1.一种5~20 GHz低插损低相位误差的CMOS衰减器 [J], 张岩龙;庄奕琪;李振荣;任小娇;齐增卫;杜永乾;李红云
2.一种X波段低剖面微带天线阵列设计 [J], 杨佳妮
3.一种宽频带低插损的波导-微带转换器的设计 [J], 王俐聪;杨晓明;丁勇;刘永杰
4.用于X波段相控阵系统的高线性度低附加相移数字衰减器设计 [J], 邓青;汪粲星;
万川川;张浩
5.一种X波段GaAsMMIC五位数字衰减器 [J], 刘琳;陈堂胜;戴永胜;杨立杰;陈继义;陈效建
因版权原因，仅展示原文概要，查看原文内容请购买。
衰减器实验报告衰减器实验报告引言：衰减器是一种常用的电子元件，用于控制信号的幅度。
在无线通信、音频处理以及电子测试等领域中，衰减器扮演着重要的角色。
本次实验旨在通过实际操作，了解衰减器的工作原理以及其在电路中的应用。
一、实验目的本次实验的目的是通过实际操作，掌握衰减器的工作原理，并了解其在电路中的应用。
同时，通过实验数据的收集与分析，进一步加深对衰减器性能的理解。
二、实验原理衰减器是一种用于降低信号幅度的被动元件。
其工作原理基于信号的能量损耗。
在电路中，衰减器通过引入阻抗不匹配来实现信号的衰减。
常见的衰减器有固定衰减器和可变衰减器两种类型。
固定衰减器是一种固定衰减值的元件，常用于调整信号强度。
其结构由串联的电阻和电容组成，通过调整电阻和电容的数值，可以实现不同的衰减值。
可变衰减器则可以通过调节其某些参数，如电阻或电容的数值，实现可变的衰减值。
可变衰减器在实际应用中更为灵活，可以根据需求进行调节。
三、实验步骤1. 准备实验所需材料：衰减器、信号源、示波器、电阻箱等。
2. 搭建实验电路：将信号源与衰减器连接，再将衰减器与示波器连接。
确保电路连接正确无误。
3. 设置信号源：调节信号源的频率和幅度，使其适合实验要求。
4. 测量信号源输出：使用示波器测量信号源输出的幅度，并记录测量结果。
5. 调节衰减器：根据实验要求，调节衰减器的参数，如电阻或电容的数值，以实现所需的衰减值。
6. 测量衰减后的信号：使用示波器测量衰减后的信号幅度，并记录测量结果。
7. 数据分析：根据实验数据，计算衰减器的衰减值，并进行比较和分析。
四、实验结果与讨论通过实验测量数据的收集与分析，我们可以得到衰减器的衰减值。
根据实验数据，我们可以绘制衰减值与频率的关系曲线，以进一步了解衰减器的性能。
在实验过程中，我们还可以观察到衰减器对信号的相位变化。
通过示波器的相位测量功能，我们可以得到衰减器引入的相位延迟。
这对于一些特定应用，如音频处理中的相位校正，具有重要意义。
数控衰减器设计报告
1. 设计要求
设计一个数控衰减器，要求交实物和设计报告。
2. 原理图设计 1) 基本原理
图1. 基本原理图
上面的放大器电路的增益特性
N
N B D D R R
K 2
-=-
= （1）
为了提高输入阻抗，在信号输入端接入了一个跟随器。
2) 用protel 设计原理图
采用Protel 的原理图设计系统（Schematic Document ）设计详细的原理图（.sch ）。
3. 印刷电路板设计（Printed Circuit Board ）
用protel 的印刷电路板设计系统根据设计原理图（.sch ）上提供的网络关系自动布线，对结
果稍作修改，生成PCB 图（.pcb ），即可用于制作电路板。
4. 电路板测试结果
1) K-D N 曲线
根据理论分析，K-D N 有下面的关系（下文中K 取绝对值），
N
N
D K 2
（2）
用上式（2）计算的结果和实际测试结果如表1所示。
表1. K 随D N 的变化
根据表1的数据和公式（1）可以作出如图2所示的K-D N 曲线，图中的离散点是实验测量点。
简单计算可得，测量得到的K 和理论值的最大相对误差随着衰减倍数的增加而增加，在衰减倍数为0.0033时，误差最大，是15.5% 。
2) K-f 曲线
测试得到表2所示的的数据（D N =128）。
表2.不同频率下的K(D N =128)
根据表2的数据和理论值（D N =128时，理论值K=0.5）可以作出如图3所示的K-f 曲线，图中的离散点是实验测量点。
简单计算可得，测量得到的K 和理论值的最大相对误差随着被衰减信号频率的增加而增加，在信号频率为2000
时，误差最大，是22‰ 。
K
D N
K
f /Hz
图 2. K-D N 曲线
图 3. K-f 曲线
3) 输入输出阻抗
输入阻抗，用加压求流的方法测量，测量值是 K Ω。
输出阻抗，用串接电阻方法测量，测量值是 Ω。
