数控衰减器原理及应用

说明书在使用前，首先参考一下使用说明书，熟悉产品的硬件结构和使用方法，以便更好更快的应用本系统。

系统概述 (1)技术指标 (2)硬件连接 (3)软件安装设置 (4)(一)系统概述LY1002型二进二出程控衰减器系统由两个步进可编程衰减器组成二进二出测试系统，频率范围DC～3.8GHz，衰减范围0～63dB；通过网口与电脑连接，实现同时控制两路衰减量，在不中断电路的情况下以 1dB 步进形式调节电路的信号电平，用于调节测试系统中的功率电平，具有精度高、稳定可靠、操作简便等特点。

同时可按客户要求提供各种形式的M（≥1）进N（≥1）出产品。

外形图（前视）（二） 技术指标1)工作频率： DC～3.8GHz2)衰减调节范围：0～63dB3)衰减最小步进：1dB（特殊要求可改为0.5dB）4)插入损耗： ≤7dB（详见产品测试表格）5)系统阻抗： 50Ω6)驻波比： ≤1.57)衰减精度： ±（0.2+衰减设置值×3%）dB @（DC～1GHz） ±（0.25+衰减设置值×3%）dB @（1～2.2GHz） ±（0.3+衰减设置值×3%）dB @（2.2～3GHz） ±（0.35+衰减设置值×5%）dB @（3～3.8GHz） 8)最大输入功率：2W（工作在+25℃时）0.5W（工作在+85℃时）9)工作电压： 交流220V（最大功耗5W）10)射频接口： SMA（female）11)控制接口： 网口（RJ45，符合TCP/IP协议）12)控制方式： 虚拟串口通信模式，提供电脑控制界面程序13)温度范围： 0～+60℃（工作）-20～+100℃（存储）14)湿度： 5～95%15)外形尺寸： 铝屏蔽外壳 320×280×75㎜（不含连接器）16)重量： 2㎏（不含附件）17)附件： 交流电源电缆一根、软件光盘一张、网线一根（三） 硬件连接信号流程图参考信号流程图，确认：✓交流电源电缆连接无误，打开电源开关，指示灯亮，表示系统电源工作正常，如图1；图1✓网线与本系统及电脑连接，网口指示灯亮，表示网络连接正常，如图2；图2被测设备与本系统连接无误。

衰减器原理及其设计时间：2012-01-07 来源：作者：关键字：衰减器原理衰减器广泛地应用于电子设备中，它的主要用途是：（1）调整电路中信号的大小；（2）在比较法测量电路中，可用来直读被测网络的衰减值；（3）改善阻抗匹配，若某些电路要求有一个比较稳定的负载阻抗时，则可在此电路与实际负载阻抗之间插入一个衰减器，能够缓冲阻抗的变化。

通常，衰减器接于信号源和负载之间，衰减器是由电阻元件组成的四端网络，它的特性阻抗、衰减都是与频率无关的常数，相移等于零。

实际应用中，有固定衰减器和可变衰减两大类。

1、固定衰减器的设计常用的固定衰减器有L型、T型、X型和桥T型等几种结构，其电路形式和计算公式见表5.1-16。

注：RC为特性阻抗；RC1、RC2为两侧特性阻抗，B为固有衰减值N=EB。

其中L型属于不对称衰减器，主要用于阻抗匹配，而T型、X型、桥T型属于对称衰减器，主要用于衰减。

一端接地的衰减器称为不平衡衰减器；反之，两端不接地的衰减器称为平衡衰减器。

例：设计一衰减器，匹配于信号源内阻RS-600欧与负载电阻RL=150欧之间，其衰减量为30DB。

解计算过程：（1）因为RS、RL不相等，所以选用一节倒L型和一节对称T型号组成衰减器，如图5.1-19A所示倒L型电路计算：（2）T型电路计算：由于总衰减量为30DB，所以T型衰减量为（3）电路简化：对设计电路进行变换，进而得到简化电路，由图5.1-19A变换为图B及图C的形式。

2、可变衰减器的设计可变衰减器，一般是指特性阻抗值恒定的，而它的衰减值是可变的衰减器，此外，还有一种分压式可变衰减器，由于它的负载往往是高阻抗，因此对这种分压式可变衰减器的特性阻抗就没有什么具体要求。

1）可变桥T型衰减器可变桥T型衰减器的电路结构如图5.1-20所示。

图5.1-20 可变T型衰减器采用这种可变衰减器电路的优点是，电路中只有两个可变化部分而可变T型号或可变X 型衰减将有三个可变部分），而且R为固定电阻，可以避免因旋钮换档时，由于旋钮触点接触不良而引起电路中断现象。

数控衰减器工作原理数控衰减器是一种常用的电子元器件，用于控制电流或电压的幅值。

它在许多领域中都有广泛的应用，如通信系统、音频设备和功率放大器等。

本文将介绍数控衰减器的工作原理及其在实际应用中的作用。

数控衰减器的工作原理基于电子元件的可变电阻特性。

它通常由可变电阻和控制电路组成。

可变电阻是数控衰减器的核心部件，它可以通过调节其电阻值来控制电流或电压的幅值。

控制电路负责接收外部控制信号，并将其转化为可变电阻的调节信号。

数控衰减器的工作过程可以分为三个步骤：输入信号接收、控制信号处理和输出信号调节。

首先，输入信号通过输入端口进入数控衰减器。

输入信号可以是电流或电压信号，其幅值大小取决于外部电路的输入条件。

接下来，控制信号由控制电路接收并进行处理。

控制信号可以是模拟信号或数字信号，其作用是调节可变电阻的电阻值。

最后，调节后的输出信号从输出端口输出。

输出信号的幅值取决于可变电阻的电阻值，通过调节可变电阻的电阻值，可以实现对输出信号幅值的控制。

数控衰减器的主要作用是控制电流或电压的幅值，以满足不同的应用需求。

在通信系统中，数控衰减器常用于调节信号的幅值，以适应不同的传输距离和信号强度要求。

在音频设备中，数控衰减器可以用于调节音量大小，实现音频信号的放大或衰减。

在功率放大器中，数控衰减器可以用于调节输出功率，以保护设备和调整输出信号的质量。

数控衰减器具有许多优点。

首先，它可以实现对电流或电压的精确控制，具有较高的控制精度和稳定性。

其次，数控衰减器的调节范围较大，可以满足不同应用场景的需求。

此外，数控衰减器还具有响应速度快、功耗低和体积小等特点，适用于各种电子设备。

在实际应用中，数控衰减器需要根据具体的应用需求进行选择和配置。

首先，需要确定需要控制的电流或电压的幅值范围。

其次，需要考虑数控衰减器的控制精度和稳定性要求，以及设备的功耗和体积限制。

最后，还需要考虑数控衰减器的价格和供应渠道等因素。

数控衰减器是一种常用的电子元器件，通过调节可变电阻的电阻值，实现对电流或电压的幅值控制。

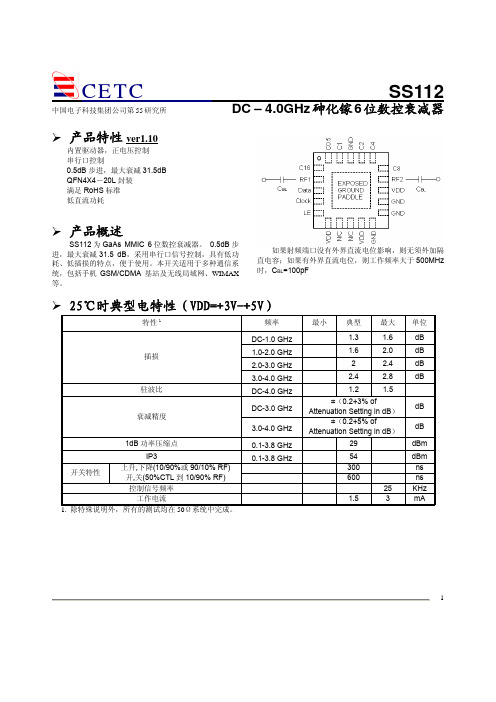

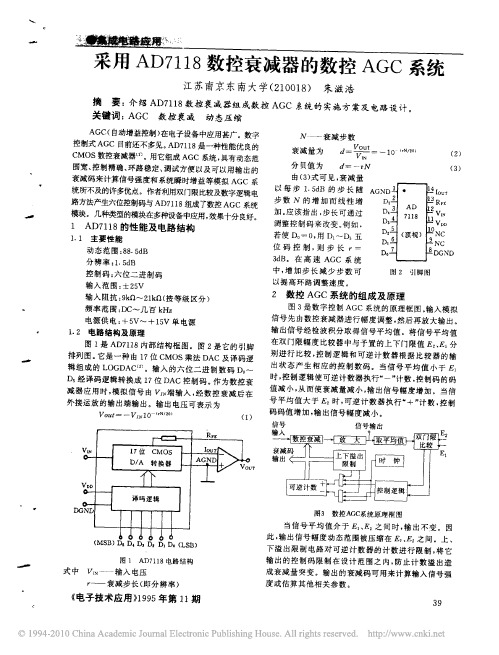

数控衰减器芯片数控衰减器芯片：原理、应用与发展现状摘要：数控衰减器芯片（Digital Attenuator Chip）是一种常用于电子设备中的微波器件。

本文将对数控衰减器芯片的原理、应用以及其在市场中的现状进行详细讨论，以帮助读者更好地了解该技术。

一、引言数控衰减器芯片作为一种被广泛应用于微波通信和雷达系统中的关键器件，具有调节微波信号强度的功能。

其采用数字控制方式实现，具有精确调控、频率范围广、响应速度快等优势，因此在通信、航空航天、军事等领域受到了广泛关注。

本文将详细介绍数控衰减器芯片的原理、应用及其当前的发展现状。

二、数控衰减器芯片的原理数控衰减器芯片的原理基于微波信号的功率控制。

其采用多级衰减器和开关网络的组合结构，通过控制不同级数的开关状态，实现对微波信号强度进行调节。

其中，多级衰减器由串联多个可以调节损耗的衰减元件组成，通过改变衰减元件的损耗程度，实现对信号强度的调节。

开关网络则通过控制开关的通断状态，将不同级数的衰减器连接到信号通路中，以实现不同的衰减量。

三、数控衰减器芯片的应用1. 微波通信系统：数控衰减器芯片常用于微波通信系统中的功率控制模块。

通过对微波信号进行精确的调节，可以有效地解决信号传输过程中的功率匹配问题，提高系统的整体性能和稳定性。

2. 雷达系统：在雷达系统中，数控衰减器芯片可以用于动态范围调节和系统增益平衡。

通过对接收和发送信号进行精确的调节，可以提高雷达系统的探测和测量能力，满足不同工作模式下的要求。

3. 航空航天领域：在航空航天领域，数控衰减器芯片常用于无线电频谱分析仪、微波测量仪和卫星通信系统等设备中。

通过在微波信号中引入精确调节的衰减量，可以实现对信号的频率分析和测量，并保证信号的传输和接收质量。

四、数控衰减器芯片的发展现状随着无线通信和雷达技术的飞速发展，数控衰减器芯片在市场上的需求也在不断增加。

目前，数控衰减器芯片的发展主要体现在以下几方面：1. 高性能和高精度：随着通信系统和雷达系统对信号处理的要求越来越严格，数控衰减器芯片的性能和精度也得到了大幅提升。

数控衰减器设计报告1. 设计要求设计一个数控衰减器，要求交实物和设计报告。

2. 原理图设计 1) 基本原理图1. 基本原理图上面的放大器电路的增益特性NN B D D R RK 2-=-= （1）为了提高输入阻抗，在信号输入端接入了一个跟随器。

2) 用protel 设计原理图采用Protel 的原理图设计系统（Schematic Document ）设计详细的原理图（.sch ）。

3. 印刷电路板设计（Printed Circuit Board ）用protel 的印刷电路板设计系统根据设计原理图（.sch ）上提供的网络关系自动布线，对结果稍作修改，生成PCB 图（.pcb ），即可用于制作电路板。

4. 电路板测试结果1) K-D N 曲线根据理论分析，K-D N 有下面的关系（下文中K 取绝对值），NND K 2（2）用上式（2）计算的结果和实际测试结果如表1所示。

表1. K 随D N 的变化根据表1的数据和公式（1）可以作出如图2所示的K-D N 曲线，图中的离散点是实验测量点。

简单计算可得，测量得到的K 和理论值的最大相对误差随着衰减倍数的增加而增加，在衰减倍数为0.0033时，误差最大，是15.5% 。

2) K-f 曲线测试得到表2所示的的数据（D N =128）。

表2.不同频率下的K(D N =128)根据表2的数据和理论值（D N =128时，理论值K=0.5）可以作出如图3所示的K-f 曲线，图中的离散点是实验测量点。

简单计算可得，测量得到的K 和理论值的最大相对误差随着被衰减信号频率的增加而增加，在信号频率为2000时，误差最大，是22‰ 。

KD NKf /Hz图 2. K-D N 曲线图 3. K-f 曲线3) 输入输出阻抗输入阻抗，用加压求流的方法测量，测量值是 K Ω。

输出阻抗，用串接电阻方法测量，测量值是 Ω。

数控衰减器作用原理数控衰减器是一种用于控制电信号幅度的设备，它可以将输入信号的幅度按照一定比例进行衰减。

数控衰减器的作用原理主要涉及到衰减电路、可变衰减器和控制电路三个方面。

数控衰减器的作用原理首先涉及到衰减电路。

衰减电路是数控衰减器中的核心组成部分，它由一系列电阻、电容和电感等元件组成。

通过合理地选择和连接这些元件，可以实现对输入信号的衰减作用。

衰减电路的工作原理是通过改变电阻、电容或电感的数值，来改变电路对信号的阻抗，从而实现对信号幅度的衰减。

衰减电路的设计需要考虑到衰减的精度、带宽和功率等因素。

数控衰减器的作用原理还涉及到可变衰减器。

可变衰减器是一种可以通过外部控制信号来改变衰减量的装置。

在数控衰减器中，可变衰减器一般采用可变电阻、可变电容或可变电感等元件来实现。

通过改变这些元件的数值，可以改变衰减电路对信号的阻抗，从而实现对信号幅度的调节。

可变衰减器的设计需要考虑到调节范围、精度和稳定性等因素。

数控衰减器的作用原理还涉及到控制电路。

控制电路是用于控制可变衰减器工作的电路，它通常由微处理器、数字电路和模拟电路等组成。

通过控制电路，可以实现对可变衰减器的控制，从而实现对输入信号的衰减。

控制电路的设计需要考虑到控制精度、响应速度和稳定性等因素。

数控衰减器的作用原理主要包括衰减电路、可变衰减器和控制电路三个方面。

衰减电路通过改变电路对信号的阻抗来实现对信号幅度的衰减；可变衰减器通过改变可变元件的数值来实现对衰减量的调节；控制电路通过控制可变衰减器的工作来实现对输入信号的衰减。

数控衰减器的作用原理的理解对于设计和应用数控衰减器都具有重要意义。
