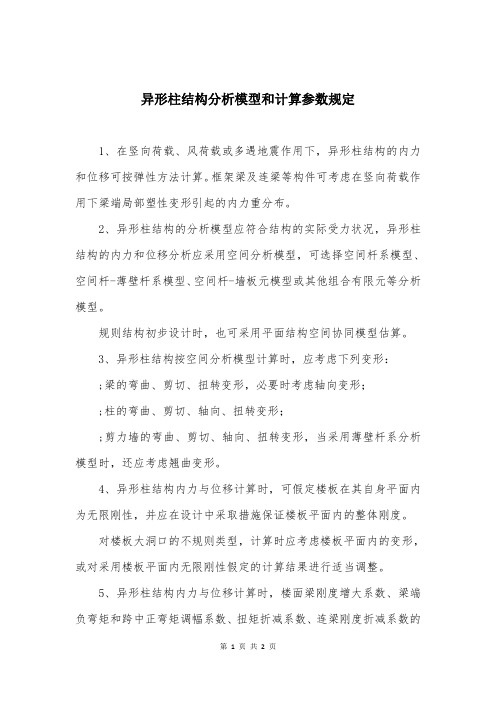

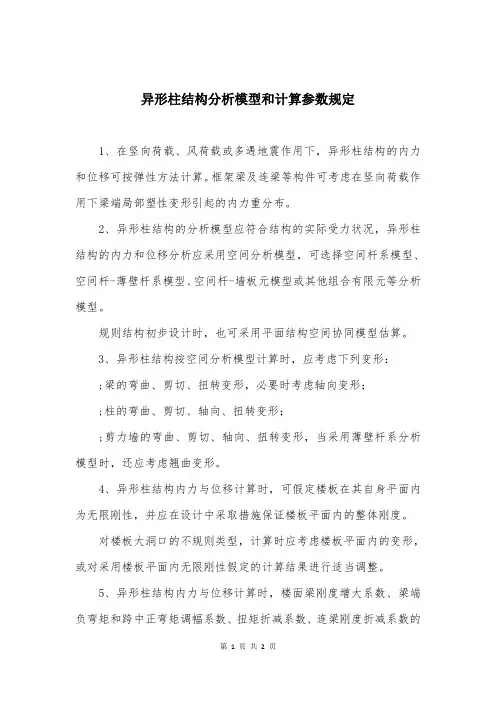

异形柱结构分析模型和计算参数规定1、在竖向荷载、风荷载或多遇地震作用下，异形柱结构的内力和位移可按弹性方法计算。
框架梁及连梁等构件可考虑在竖向荷载作用下梁端局部塑性变形引起的内力重分布。
2、异形柱结构的分析模型应符合结构的实际受力状况，异形柱结构的内力和位移分析应采用空间分析模型，可选择空间杆系模型、空间杆-薄壁杆系模型、空间杆-墙板元模型或其他组合有限元等分析模型。
规则结构初步设计时，也可采用平面结构空间协同模型估算。
3、异形柱结构按空间分析模型计算时，应考虑下列变形：;梁的弯曲、剪切、扭转变形，必要时考虑轴向变形；;柱的弯曲、剪切、轴向、扭转变形；;剪力墙的弯曲、剪切、轴向、扭转变形，当采用薄壁杆系分析模型时，还应考虑翘曲变形。
4、异形柱结构内力与位移计算时，可假定楼板在其自身平面内为无限刚性，并应在设计中采取措施保证楼板平面内的整体刚度。
对楼板大洞口的不规则类型，计算时应考虑楼板平面内的变形，或对采用楼板平面内无限刚性假定的计算结果进行适当调整。
5、异形柱结构内力与位移计算时，楼面梁刚度增大系数、梁端负弯矩和跨中正弯矩调幅系数、扭矩折减系数、连梁刚度折减系数的取值，以及框架—剪力墙结构中框架部分承担的地震剪力调整要求，可根据国家现行标准按一般混凝土结构的有关规定采用。
6、计算各振型地震影响系数所采用的结构自振周期，应考虑非承重填充墙体对结构整体刚度的影响予以折减。
7、异形柱结构的计算自振周期折减系数ψT可按规定取值：1、框架结构可取0.60～0.75；2、框架—剪力墙结构可取0.70～0.85.、8、设计中所采用的异形柱结构分析软件的技术条件，应符合本规程的有关规定。
软件应经考核验证和正式鉴定，对结构分析软件的计算结果应经分析判断，确认其合理有效后方可用于工程设计。
异形柱框架结构设计中的相关问题分析摘要结合多年工作实践,通过对多层住宅异形柱框架结构的分析和比较,阐述异形柱框架结构的使用范围、受力分析、结构布局、结构计算、构造措施等方面,供结构设计人员参考。
关键词异形柱框架;结构设计;构造措施随着人们对住宅使用功能、空间划分上的要求不断提高,要求有较大的厅,甚至挑空跃层,房间的开间越来越大,平面布置要求灵活,传统的砖混结构的住宅己经越来越不能满足人们的需要了,于是框架结构被逐渐运用于多层住宅中。
异形柱框架住宅以其室内不露梁柱、增大使用空间、填充墙可采用新型轻质材料、改善建筑热能性、减轻建筑自重使地震作用减小、节省基础投资等优点,得到了普遍推广及应用。
笔者结合工程设计中一些体会阐述如下:1异形柱的受力性能异形柱(L、T、+)是从短肢剪力墙向矩形柱过渡的一种结构构件。
试验和分析表明,异形柱作为压剪构件其破坏形态有弯曲、小偏压、粘接、高压剪以及剪压、剪拉和斜拉破坏,与其破坏形态相关的主要因素有轴压比、柱净高与截面肢长之比、纵筋配筋率、体积配箍率。
异形柱因多柱肢的存在,其剪力中心往往与形心不重合。
在受力状态下,各肢产生翘曲正应力和剪应力,使得异形柱混凝土与普通矩形压剪构件相比更宜出现裂缝即产生腹剪裂缝,导致异形柱脆性变形明显,使异形柱较普通矩形柱变形能力降低。
另外,在异形柱住宅设计中,层高大多在2.8～3m之间,对于柱肢多在600～800mm的异形柱来讲,不可避免地存在短柱现象。
故在水平力作用下剪切变形占有相当大的比例,构件明显呈现脆性破坏。
框架结构中梁桥构件应有足够的延性,以保证主体结构在各种荷载作用下具有良好的变形能力,结构设计中柱轴压比限制就是最为直观地反映这一性能的指标之一。
《建筑抗震设计规范》(GBJ11-89)规定了钢筋混凝土柱轴压比限值。
该限值主要是基于框架柱出现受拉钢筋屈服为先导的大偏心受压破坏理论,防止小偏心受压脆性破坏,针对矩形截面柱计算分析而得出的。
异形柱框架结构设计研究1引言空间异形柱框架由L、T、+字形等多种性能差别很大的异形截面柱组成，这些不同类型截面的柱组合后产生特有的结构性能。
随着我国住宅产业的迅速进展以及人们对住宅建筑使用要求的不断提高，一般的矩形框架柱会给室内装饰和家具布置带来极大的不便。
如何合理地利用建筑物的有效面积，这对住宅结构设计提出了一项新的要求。
异型柱框架结构体系在一定程度上满足了上述要求，它博采了框架及剪力墙结构体系的优点，它将是今后住宅结构体系的进展方向之一。
2异型柱框架结体系主要技术优点柱肢厚通常采纳180-200mm，肢厚基本与填充墙等厚，框架梁宽也同墙厚，室内不凸出梁柱，便于使用又美观，同时还增加了房间的使用面积，比相同形式的砖混结构可增加约8％-10％的使用面积；围护墙通常是非承重的轻质隔墙，原则上同意任意穿墙打洞，甚至拆除重砌，这使得房间布置更加灵活，能更好地实现建筑功能的要求；虽然增加了施工难度，但因扩大了使用面积。
加之自重较轻，减少了基础费用，综合考虑总体经济效益较好。
3异形柱结构设计的一般规定3．1结构布置与一般钢筋混凝土框架结构相比，异形柱框架结构在结构布置时应注意以下原则：(1)结构平面宜尽量对称。
使平面和刚度均匀，2个主轴方向应协调布置，幸免扭转带来的不利影响；如果有明显的不对称，应考虑扭转对结构受力的不利影响。
(2)异形框架宜双向设置，框架柱应对齐，框架梁应拉通，幸免纵横框架粱相互支撑，使结构形成空间受力并具有足够的承载能力、刚度和稳定性，同时具有良好的整体性和较好的抗震性能。
(3)竖向布置应力求体型规则、均匀，幸免过大的外挑和内收，防止楼层刚度沿竖向的突变，尽量幸免错层。
3．2适用高度、高宽比及长细比限制异形柱框架在7度抗震设防烈度区，要求房屋高度≤35m，层数＜12，建筑物的高宽比不宜大于5；8度区房屋高度不大于25m，建筑物的高宽比不宜大于4。
另外，柱净高与截面长边之比，即长细比宜大于4小于8。
异型框架柱施工质量控制
1. 引言
异型框架柱作为建筑结构中重要的承重构件，在施工过程中质量控制尤为重要。
本文将探讨异型框架柱施工过程中常见的质量控制措施和方法。
2. 异型框架柱的特点
异型框架柱作为建筑结构中的重要组成部分，具有以下特点： - 形状多样 - 承重能力强 - 要求精准施工
3. 异型框架柱施工前的质量控制
在进行异型框架柱的施工之前，需要做好以下质量控制工作： - 确认设计图纸的准确性 - 对材料进行质量检验 - 检查施工设备的完好性
4. 异型框架柱施工中的质量控制
4.1 施工工艺控制
•确保合理使用模板
•控制混凝土浇筑过程
4.2 尺寸控制
•对异型框架柱的尺寸进行实测•确保与设计尺寸一致
4.3 表面处理控制
•控制异型框架柱的表面质量•防止表面开裂等质量问题
5. 异型框架柱施工后的质量控制5.1 强度检验
•进行异型框架柱的强度检测•确保其承载力符合要求
5.2 视觉检验
•对异型框架柱进行视觉检查
•确保外观质量符合标准
6. 异型框架柱施工质量控制的意义
良好的异型框架柱施工质量控制不仅可以确保建筑结构的安全稳定，同时也提高了建筑物的美观度和使用寿命。
7. 结论
在异型框架柱的施工过程中，质量控制是至关重要的。
通过严格控制施工过程中的各个环节，可以确保异型框架柱的质量达到设计标准，提高建筑结构的整体质量和安全性。
探讨异形柱框架结构的设计随着建筑行业的发展，各种新颖的建筑结构形式不断出现，各种框架结构也在不断地演变。
其中，异形柱框架结构被广泛地应用于建筑中，并且在实际工程中取得了很好的效果。
下面，我们将从设计的角度来探讨异形柱框架结构的设计。
1. 异形柱的设计异形柱一般由矩形、梯形、T形、L形等几何形状构成，其设计包括截面尺寸、支撑顶点的位置、柱的截面形状等方面。
异形柱的设计要考虑到其受力性能，确保其在受到荷载时能够充分发挥其承载能力。
同时，还需考虑其构件的制作和安装要求，保证其在实际应用中的可行性。
2. 框架结构的设计框架结构是由柱、梁、支撑体系等构成，它是建筑中应用最为广泛的结构形式之一。
对于异形柱框架结构的设计，往往需要考虑柱与梁的相交方式、承载结构的力学性质、整体稳定性等方面。
同时，还要考虑到结构的运作效率，确保其能够满足设计的要求，同时保证结构的经济性。
3. 钢结构的优势异形柱框架结构一般采用钢材构建，相较于传统的混凝土结构，钢结构具有自重较小、抗震性好、施工方便、构件连接可预制等优点。
此外，钢结构还具有可拆装性、可循环使用性等特点，符合现代保护环境的理念，更加适应现代建筑的发展。
4. 异形柱框架结构的设计特点我们可以发现，异形柱框架结构在设计和建造中都有其独特的特点。
首先，异形柱的结构形态多样，这需要在设计时充分考虑其受力性能；其次，异形柱的构造复杂，施工难度较大；最后，异形柱框架结构的设计需要深入研究结构的应力特性和变形特征。
综上所述，异形柱框架结构是一种非常实用的结构形式，在设计过程中应充分考虑到其多要素特点，确保在实际应用中具有较好的稳定性和经济性。
由于是钢结构，施工方便，建造速度快，非常符合现代建筑的发展趋势，相信它的应用将会越来越广泛。

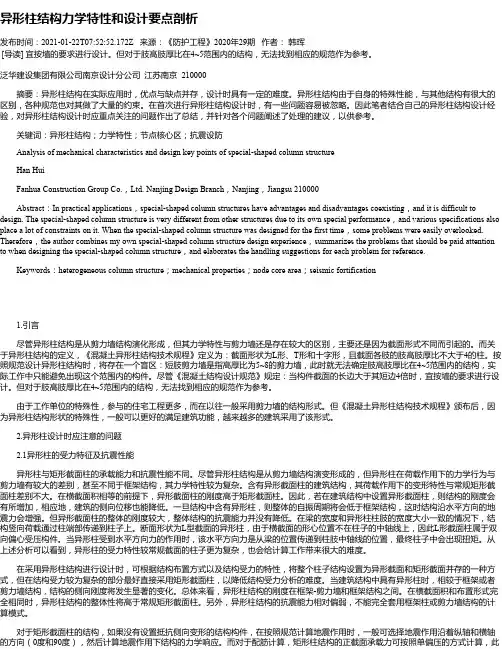

异形柱结构力学特性和设计要点剖析发布时间：2021-01-22T07:52:52.172Z 来源：《防护工程》2020年29期作者：韩珲[导读] 宜按墙的要求进行设计。
但对于肢高肢厚比在4~5范围内的结构，无法找到相应的规范作为参考。
泛华建设集团有限公司南京设计分公司江苏南京 210000摘要：异形柱结构在实际应用时，优点与缺点并存，设计时具有一定的难度。
异形柱结构由于自身的特殊性能，与其他结构有很大的区别，各种规范也对其做了大量的约束。
在首次进行异形柱结构设计时，有一些问题容易被忽略。
因此笔者结合自己的异形柱结构设计经验，对异形柱结构设计时应重点关注的问题作出了总结，并针对各个问题阐述了处理的建议，以供参考。
关键词：异形柱结构；力学特性；节点核心区；抗震设防Analysis of mechanical characteristics and design key points of special-shaped column structureHan HuiFanhua Construction Group Co.，Ltd. Nanjing Design Branch，Nanjing，Jiangsu 210000Abstract：In practical applications，special-shaped column structures have advantages and disadvantages coexisting，and it is difficult to design. The special-shaped column structure is very different from other structures due to its own special performance，and various specifications also place a lot of constraints on it. When the special-shaped column structure was designed for the first time，some problems were easily overlooked. Therefore，the author combines my own special-shaped column structure design experience，summarizes the problems that should be paid attention to when designing the special-shaped column structure，and elaborates the handling suggestions for each problem for reference.Keywords：heterogeneous column structure；mechanical properties；node core area；seismic fortification1.引言尽管异形柱结构是从剪力墙结构演化形成，但其力学特性与剪力墙还是存在较大的区别，主要还是因为截面形式不同而引起的。
异形柱框架结构设计问题分析摘要：文章深入的分析了异形柱以及短肢剪力墙的区别，异形柱框架结构设计的一般规定、受力特点及轴压比控制，并且讲解了在开展结构设计的时候，要遵循的方法体系等，而且提出了一些个人的看法。
关键词：异形柱；短肢剪力墙；长细比；短柱；轴压比；构造1 概述在过去的时候，建筑普遍的使用多层的框架体系，然而最近的一段时间开始朝着异性柱样式的发展。
它可以更好地合乎建筑体的使用规定，而且合乎其构造等的特征，所以被大范围的使用。
它一般是用到多层的建筑体中，填充墙采用粉煤灰加气混凝土砌块，厚度与异形柱肢厚相同，屋中没有柱楞，它的特征有以下的一些：（1）有着常见的体系具有的整体性，而且它的抗振性非常好。
（2）还具有砖混体系的独特性，它的使用规模变大了。
而且又能够合理的应对砖混体系面对的不利现象。
（3）其具有非常宽的空间，而且非常的方便使用者进行改装等活动。
现在，我国的规定和条例中还没有对其进行详细的论述，设计者在开展工作的时候，唯一可以分析的是区域性的内容，他们在开展活动的时候经常性的会遇到一些在条例中没有提到的内容，此时就要靠他们长久的工作知识，进行合理的分析。
2 其在构造设计中的常见规定内容2.1 关于构造的布局当平面布局的时候，通常按照如下的理念进行活动：对于其单独的结构来讲，应该确保平面的状态以及刚度等是匀称的，如果很显然的失衡的构造要分析扭转力对于构造的干扰，要确保其是双向存在。
对于垂直方向的布局：它的垂直体型要确保匀称，防止有太大的外挑以及内收等现象发生。
2.2 关于其何时的尺寸等的论述2.2.1 异形柱根架在7度抗震设防烈度区，要求房屋高度不大于35m，高宽比不宜超过5；8度区房屋高度不大于25m，高宽比不宜超过4。
2.2.2 柱净高与截面长边之比即长细比不宜小于4且不大于8.结合结构内容，长细比小于4即短柱，一般短柱容易被影响，在设计的时候最好别存在短柱。
2.2.3 根据长细比不直小于4，在梁高为600mm的前提下，当标准层层高为3.0m时，其肢的长度最长可以达到600mm；底层层高为4、2m时，肢长可为900mm。
住宅建筑异形柱框架结构设计摘要：随着建筑行业的快速发展，住宅建筑的形式变得更为多样，同时功能也变得更为优化，其中就包括了异形柱结构的应用。
通过应用该结构，除了能够满足建筑空间布局和造型要求之外，也能够对结构安全性进行有效的提高。
本文首先对住宅建筑异形柱框架结构的概念和特点进行阐述，从而对异形柱框架结构设计进行探讨，最后对异形柱框架结构设计中需要注意的问题进行研究。
希望通过本文，能够为住宅建筑异形柱框架结构设计提供一些参考和帮助。
关键词：住宅建筑；异形柱框架；结构设计引言：如今在民用住宅建筑中，对于异形柱结构的应用已经十分广泛，相比于传统的钢筋混凝土结构，异形柱结构不管是在受力特性方面，还是在计算方法上都较为特殊，需要在设计的过程中对异形柱结构的计算方法和受力特性进行准确把握，从而使得该结构达到实用性和安全性等方面的要求。
异形柱结构的应用不仅能够增加建筑的美观度，还能够提高建筑的承载能力和抗震性能，因此受到越来越多的关注和应用。
但在设计过程中，需要充分考虑异形柱结构的特点，采用合适的计算方法和分析手段，确保结构的安全可靠。
1.异形柱结构的概念和特点阐述异形柱结构是指截面和常规矩形截面之间具有差异性的柱，之所以要使用该结构，是为了达到空间和功能等方面的要求。
且在实际应用过程中需要达到承载力和结构刚度的要求。
较为常见的异形柱结构具体包括了十字形、L形以及T形。
以往所采用的框架结构柱因为截面尺寸和墙体厚度之间存在着一定的差异，所以会存在裸露的柱角，这会对住宅空间造成影响。
异形柱结构的优势就在于能够和墙体有效的衔接在一起，在达到承载力需求的同时，也能够满足功能和美观等方面的要求。
异形柱结构具体是利用L形、T形和十字形截面柱来对普通框架柱结构进行替代，如今已经在多层住宅和别墅当中广泛的应用。
传统住宅更多应用的是砖混结构，通常开间相对较小，结构布置缺乏足够的灵活性，普通框架结构虽然能够达到灵活性要求，但会对整体的美观性带来影响。

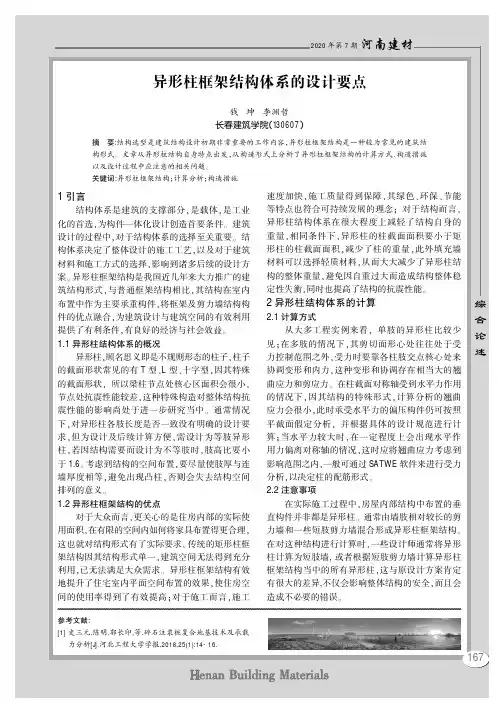

河南建材2020年第7期参考文献:[1]史三元,陈明,郭长印,等.碎石注浆桩复合地基技术及承载力分析[J].河北工程大学学报,2018,25(1):14-16.异形柱框架结构体系的设计要点钱坤李渊哲长春建筑学院（130607）摘要:结构选型是建筑结构设计初期非常重要的工作内容，异形柱框架结构是一种较为常见的建筑结构形式。
文章从异形柱结构自身特点出发，从构造形式上分析了异形柱框架结构的计算方式、构造措施以及设计过程中应注意的相关问题。
关键词:异形柱框架结构；计算分析；构造措施1引言结构体系是建筑的支撑部分,是载体,是工业化的首选,为构件一体化设计创造首要条件。
建筑设计的过程中,对于结构体系的选择至关重要。
结构体系决定了整体设计的施工工艺,以及对于建筑材料和施工方式的选择,影响到诸多后续的设计方案。
异形柱框架结构是我国近几年来大力推广的建筑结构形式,与普通框架结构相比,其结构在室内布置中作为主要承重构件,将框架及剪力墙结构构件的优点融合,为建筑设计与建筑空间的有效利用提供了有利条件,有良好的经济与社会效益。
1.1异形柱结构体系的概况异形柱,顾名思义即是不规则形态的柱子,柱子的截面形状常见的有T 型、L 型、十字型,因其特殊的截面形状,所以梁柱节点处核心区面积会很小,节点处抗震性能较差,这种特殊构造对整体结构抗震性能的影响尚处于进一步研究当中。
通常情况下,对异形柱各肢长度是否一致没有明确的设计要求,但为设计及后续计算方便,需设计为等肢异形柱,若因结构需要而设计为不等肢时,肢高比要小于1.6。
考虑到结构的空间布置,要尽量使肢厚与连墙厚度相等,避免出现凸柱,否则会失去结构空间排列的意义。
1.2异形柱框架结构的优点对于大众而言,更关心的是住房内部的实际使用面积,在有限的空间内如何将家具布置得更合理,这也就对结构形式有了实际要求。
传统的矩形柱框架结构因其结构形式单一,建筑空间无法得到充分利用,已无法满足大众需求。
异形柱框架结构设计概述异形柱框架结构是一种新型的建筑结构设计，它的特点是采用了不规则形状的柱子，从而能够提供更大的自由度和更好的美学效果。
在本文中，我们将对异形柱框架结构的设计概述进行介绍，包括其特点、设计原则、应用范围以及未来的发展趋势等方面。
一、异形柱框架结构的特点异形柱框架结构与传统的柱框架结构相比，最大的特点就是其柱子的形状不规则。
传统的柱子都是直的或者圆形的，而异形柱则可以是各种各样的不规则形状，比如三角形、菱形、梯形等等。
这种不规则形状的柱子可以带来更大的设计自由度，能够创造出更多样化和更富有创意的建筑形态。
异形柱框架结构还可以提供更好的承载能力和抗震能力，从而能够创造更为安全和稳定的建筑结构。
在设计异形柱框架结构时，需要遵循一些设计原则，以确保其稳定性和安全性。
需要根据建筑的功能和设计要求来确定柱子的形状和布置方式，需要保证其能够满足建筑的结构需求。
需要考虑异形柱的连接方式和结构设计，确保其能够具有良好的承载和抗震能力。
还需要考虑建筑的美学效果，尽可能使得异形柱的设计能够融入到整个建筑结构中，创造出更加优美和独特的建筑形态。
异形柱框架结构可以广泛应用于各种建筑中，特别适合于那些对建筑形态要求比较高的项目。
比如高端商业建筑、文化建筑、艺术建筑等，都可以采用异形柱框架结构来创造出更加个性化和独特的建筑形态。
异形柱框架结构还可以应用于那些地震频发地区的建筑设计中，其良好的抗震能力可以为建筑提供更大的安全保障。
随着建筑设计的不断发展和变化，异形柱框架结构在未来将会有更广阔的应用前景。
随着技术的不断进步，可以预见将会出现更多更复杂的异形柱设计和制造技术，从而能够创造更为独特和美观的建筑形态。
随着人们对建筑美学的要求不断提高，异形柱框架结构将会成为建筑设计中的一个重要趋势，为建筑设计提供更多样化和更迷人的选项。
浅谈异形柱框架结构设计1、异形柱框架结构的定义所谓异形柱框架结构即是由異形（T型、L型、十字型）柱组成框架，由轻质填充墙所形成的结构。
根据建筑布置及结构受力的需要，异形柱结构中的框架柱，可全部采用异形柱，也可部分采用一般框架柱。
《规程》中目前仅列入T型、L型、十字型三种截面形式的异形柱，因此对此三种截面形式在实际工程中应用较多，积累的实验研究、理论研究及工程实际经验较多。
而对其他形状截面的柱，由于目前缺乏充分的研究成果而未列入，为适应异形柱结构发展的需要，有待今后进一步研究充实。
2、异形柱框架结构概述2.1异型框架柱的优点（1）具有一般矩形柱框架结构整体性较强，抗震延性好的优点。
（2）兼有砖混结构的优点，且又有效解决了砖混房屋超高的技术问题。
因此特别适用于联排别墅、高档多层住宅等。
（3）因墙体厚度一般与异形柱肢厚相同，室内不出现柱楞不露梁，使用面积能增加8%～10%。
既改善了建筑功能，也提供了大空间及住户拆改装修的便利条件。
（4）由于填充墙推荐采用粉煤灰、加气混凝土砌块等非粘土质新型轻质墙体材料，使得造价能低于普通框架结构约10%～15%。
与消耗耕地的粘土砖混结构体系相比，异形柱框架结构体系优势明显，是砌体结构较好的替代品，因此具有很好的推广价值和广阔的市场前景。
（5）隔声、隔热效果优于砌体结构，改善了建筑物的物理特性。
2.2异形柱框架结构的应用前景随着人们审美水平的日益提升，对于建筑设计方面也提出了更高层次的要求，因此为了适应新时期建筑领域多元化发展需要，异形柱框架结构应运而生，这种新型建筑结构具备明显的经济节能性。
由于异形柱框架结构自身具备了较强的受力能力，能够有效提高室内空间利用率，还可以通过与剪力墙结构混合应用，形成互补的关系，组成相对完整的综合建筑结构。
目前，异形柱框架结构已经成为了建筑业未来主要的发展趋势。
3、异型柱框架的结构设计3.1结构的布置异形框架结构在进行布置的过程中，其异形柱的所设置的隔墙交叉点，必须要充分的满足要求。
异形柱结构设计要点详解1.异形柱框架结构的使用范围.1)抗震设防裂度为7度及7度以下地区;2)柱网尺寸不宜过大,一般不大于6M,不应超过7.2M,这是因为该种结构一般是用于6度不超过27M,7度不超过24M的8层以下的房屋,多用于住宅建设,由于住宅的层高一般为2.8M,要保证2.4M的净高,在梁高不小于跨度1/15的情况下,故跨度不宜太大;3)应采用轻质墙体材料,异将建筑物地平均自重控制在9KN/M2以下;2.异形柱框架设计应符合以下规定.1)为保证异形柱框架结构的整体抗震性能,应采用现浇梁板结构;2)异形柱框架应设计为双向刚接梁柱抗侧力体系,根据结构平面布置和受力特点,可部分布置异形柱,部分布置矩形柱;3)底层为大空间的异形柱框架结构,底层柱应采用矩形柱,此时底层形成转换层,该层楼板应用厚度不小于180MM现浇板,双层双向配筋,上下层相关柱截面面积比宜接近于1,刚度比宜在1--1.5之间,上下层异形柱与矩形柱相交时重合面积不应小于2/3.4)异形柱框架结构平面布置宜使结构的平面刚度均匀.对称,避免扭转;竖向布置应注意体型力求规则.均匀,避免有过大的外挑和内收,避免楼层刚度沿竖向突变;5)异形柱框架结构在6度区高度小于或等于22M时,其结构抗震等级按四级考虑,在6度区高度大于22M时,其结构抗震等级按三级考虑;在7度区高度小于或等于22M时,其结构抗震等级按三级考虑,在6度区高度大于22M时,其结构抗震等级按二级考虑;如底层抽柱形成转换层时,该层的框架抗震等级应提高一级;6)异形柱截面肢高与肢宽比不应大于4,也不应小于2.5,肢宽不应小于180MM,"一"字型扁肢柱肢宽不应小于300MM;当角柱为异形柱时,6度区肢高不宜小于500MM,7度区不宜小于600MM;7)异形柱梁及节点的混凝土强度等级不应低于C25;柱中的纵向受力筋直径不应大于25MM,也不应小于14MM;8)异形柱的轴压比限值各地规定不尽相同,但总的来说比普通的框架柱要严一些;3.结构分析.1)异形柱框架结构的内力及位移应按弹性方法计算,在竖向荷载作用下,可考虑梁端塑性内力重分布;2)异形柱框架结构可用"TAT"."SATWE"等程序计算;3)异形柱框架结构的基本自震周期应考虑非承重墙的影响,折减系数可取0.6--0.7;5)"Z"形柱应按剪力墙输入计算程序计算.。
异形柱结构设计要点3.1.2 异形柱结构适用的房屋最大高度应符合表 3.1.2的要求。
表3.1.2 异形柱结构适用的房屋最大高度（m）结构体系非抗震设计抗震设计6度7度8度0.05g 0.10g 0.15g 0.20g框架结构24 24 21 18 12框架－剪力墙结构45 45 40 35 28注：1 房屋高度指室外地面至主要屋面板的高度（不包括局部突出屋顶部分）；2 框架－剪力墙结构在基本振型地震作用下，当框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50％时，其适应的房屋最大高度可比框架结构适当增加；3 平面和竖向均不规则的异形柱结构或Ⅳ类场地上的异形柱结构，适应的房屋最大高度应适当降低；4 底部抽柱带转换层的异形柱结构，适应的房屋最大高度应符合本规程附录A的规定；5 房屋高度超过表内规定的数值时，结构设计应有可靠依据，并采取有效的加强措施。
3.1.4 异形柱结构体系应通过技术、经济和使用条件的综合分析比较确定，除应符合国家现行标准对一般钢筋混凝土结构的有关要求外，还应符合下列规定：1 异形柱结构中不应采用部分由砌体墙承重的混合结构形式；2 抗震设计时，异形柱结构不应采用多塔、连体和错层等复杂结构形式，也不应采用单跨框架结构；3 异形柱结构的楼梯间、电梯井应根据建筑布置及结构抗侧向作用的需要，合理地布置剪力墙或一般框架柱；4 异形柱结构的柱、梁、剪力墙均应采用现浇结构。
3.1.5 异形柱结构的填充墙与隔墙应符合下列要求：1 填充墙与隔墙应优先采用轻质墙体材料，根据不同条件选用非承重砌体或墙板；2 墙体厚度应与异形柱柱肢厚度协调一致，墙身应满足保温、隔热、节能、隔声、防水和防火等要求；3 填充墙和隔墙的布置、材料强度和连接构造应符合国家现行标准的有关规定。
3.2.1 异形柱结构宜采用规则的结构设计方案。
抗震设计的异形柱结构应符合抗震概念设计的要求，不应采用特别不规则的结构设计方案。
3.2.3 异形柱结构的平面布置应符合下列要求：1 异形柱结构的一个独立单元内，结构的平面形状宜简单、规则、对称，减少偏心，刚度和承载力分布宜均匀；2 异形柱结构的框架纵、横柱网轴线宜分别对齐拉通；异形柱截面肢厚中心线宜与框架梁及剪力墙中心线对齐；3.2.4 异形柱结构的竖向布置应符合下列要求：1 建筑的立面和竖向剖面宜规则、均匀，避免过大的外挑和内收；2 结构的侧向刚度沿竖向宜均匀变化，避免抗侧力结构的侧向刚度和承载力沿竖向的突变，竖向结构构件的截面尺寸和材料强度不宜在同一楼层变化；3 异形柱框架-剪力墙结构体系的剪力墙应上下对齐连续贯通房屋全高。
异形柱结构设计要点异形柱结构体系异形柱结构体系是指采用轻质填充墙及隔墙的现浇钢筋混凝土异形柱框架及异形柱框架-剪力墙结构体系。
柱肢的截面高度与柱肢宽度的比值在2-4，相对于正方形与矩形柱而言是异形的柱子。
它包括异形柱框架和异形柱框架剪力墙，常用的有“L”型、“T”型、“十”字型。
一、异形柱结构特点1、由于截面的这种特殊性，使得墙肢平面内外两个方向刚度对比相差较大，导致各向刚度不一致，其各向承载能力也有较大差异；2、对于长柱（H/h>4）可以不考虑剪切变形的影响，控制轴压比较小时，受力明确，变形能力较好。
而对短柱（H/h<4），剪切变形占有相当比例，构件变形能力下降。
异形柱通常在短柱范围，且属薄壁构件，即使发生延性的弯曲形破坏，也因截面曲率M/EI或εcu/χ(εcu为砼的极限压应变，χ为截面受压区高度)较小，使弯曲变形性能有限，延性较差；3、异形柱由于是多肢的，其剪切中心往往在平面范围之外，受力时要靠各柱肢交点处核心砼协调变形和内力，这种变形协调使各柱肢内存在相当大的翘曲应力和剪应力，而该剪应力的存在，使柱肢易先出现裂缝，也使得各肢的核心砼处于三向剪力状态，它使得异形柱较普通截面柱变形能力低，脆性破坏明显；4、特别是异形柱不同于矩形柱，它存在着单纯翼缘柱肢受压的情况，其延性更差。
由国内外大量的试验资料和理论分析［2］，异形柱的破坏形态为：弯曲破坏、小偏压破坏、压剪破坏等，影响其破坏形态的因素有：荷载角、轴压比、柱净高与截面肢长比（剪跨比），配箍率以及箍筋间距S与纵筋直径D的比值等。
由于其受力性能的复杂，设计中必须通过可靠的计算和必要的构造措施来保证其强度和延性。
二、异形柱结构适用条件1、居住建筑（住宅及宿舍）；2、抗震设防烈度为7度（0.10g及0.15g）和8度（0.20g，I、II、III类场地）；3、柱网尺寸不宜大于6.6m；4、房屋总高度的限制。
三、异形柱结构的平面布置：1、在异形柱结构的一个独立结构单元内，宜使结构平面形状简单、规则，刚度和承载力分布均匀。
