电气自动控制系统作业及答案

电气控制与plc试题及答案一、选择题1. PLC的全称是：A. 可编程逻辑控制器B. 电源逻辑控制器C. 个人逻辑控制器D. 电力逻辑控制器2. 下列哪个不是PLC的基本组成部分？A. 输入/输出模块B. 中央处理单元C. 电源模块D. 显示器3. PLC的编程语言通常不包括：A. 梯形图B. 指令列表C. 功能块图D. 汇编语言4. PLC的扫描周期主要受以下哪个因素的影响？A. 输入/输出响应速度B. 程序复杂度C. 电源电压D. 外部干扰二、判断题1. PLC的输入/输出模块可以直接连接到电机和传感器上。

(正确/错误)2. PLC的程序存储在非易失性存储器中，断电后不会丢失。

(正确/错误)3. PLC的中央处理单元（CPU）不负责执行用户编写的程序。

(正确/错误)4. PLC的扫描周期越短，系统的实时性越好。

(正确/错误)三、简答题1. 简述PLC在工业自动化中的作用。

2. 描述PLC的基本工作原理。

四、编程题编写一个PLC程序，实现以下控制逻辑：- 当启动按钮被按下时，电机开始运行。

- 当停止按钮被按下时，电机停止运行。

- 如果过载保护开关被触发，电机也会停止运行。

答案一、选择题1. A. 可编程逻辑控制器2. D. 显示器3. D. 汇编语言4. B. 程序复杂度二、判断题1. 错误（PLC的输入/输出模块需要通过适当的接口连接到电机和传感器）2. 正确3. 错误（中央处理单元是执行用户编写程序的核心部件）4. 正确三、简答题1. PLC在工业自动化中的作用：PLC作为工业自动化的核心控制设备，能够实现对机器和生产过程的精确控制。

它通过接收传感器信号，执行用户编写的控制程序，控制输出设备（如电机、阀门等）的动作，从而实现自动化生产。

PLC具有高度的可靠性、灵活性和易编程性，是现代工业自动化不可或缺的一部分。

2. PLC的基本工作原理：PLC通过扫描输入信号，执行用户编写的控制程序，然后输出控制信号来驱动机器或设备。

电气控制与plc试题及答案### 电气控制与PLC试题及答案#### 一、选择题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. 在PLC中，输入继电器通常表示为（）。

A. IB. MC. TD. C答案：A3. 下列哪个不是PLC的编程语言（）。

A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D#### 二、填空题1. PLC的工作原理基于_______控制，通过_______扫描来执行程序。

答案：顺序；循环2. 在PLC中，_______继电器用于存储中间结果，_______继电器用于存储定时器和计数器的值。

答案：M；T3. PLC的输入/输出模块通常包括_______、_______、_______和_______。

答案：数字输入模块；数字输出模块；模拟输入模块；模拟输出模块#### 三、简答题1. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和数据处理。

逻辑控制是实现开关量输入输出的逻辑关系；顺序控制是按照一定的顺序执行任务，通常用于控制机械动作；数据处理功能则涉及到数据的采集、处理和存储。

2. 说明PLC在工业自动化中的优势。

答案：PLC在工业自动化中的优势包括：高可靠性，由于其模块化设计和严格的工业标准，PLC具有很高的稳定性和可靠性；易于编程，使用梯形图等直观的编程语言，使得非专业人员也能快速掌握；灵活性高，通过更换或修改程序，可以快速适应不同的控制需求；维护方便，模块化设计使得故障诊断和维修变得简单。

#### 四、计算题1. 给定一个PLC程序，其中包含一个定时器T0，设定时间为10秒。

如果程序在第5秒时启动，那么定时器T0将在何时触发？答案：定时器T0将在第15秒时触发，因为从第5秒开始计时，需要再经过10秒。

#### 五、论述题1. 论述PLC在现代工业控制系统中的重要性及其发展趋势。

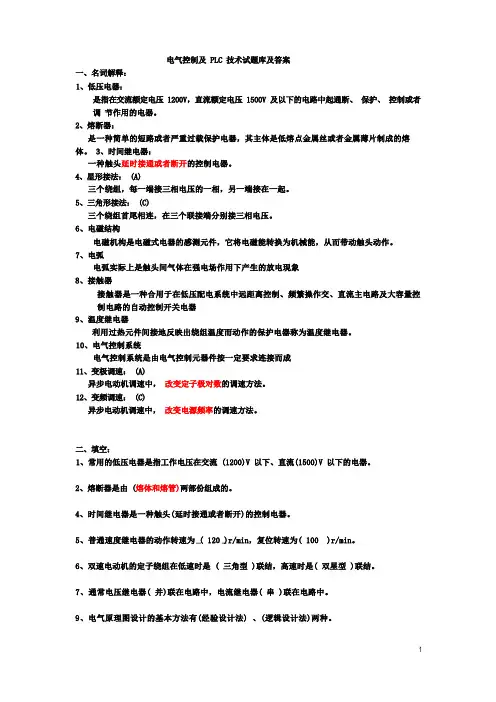

东北农业大学网络教育学院电气控制技术本科作业题作业题1一．工厂电器是如何分类的？答：（1）按适用的电压范围分类（交流1200V）（直流1500V）分为低压电器和高压电器。

（2）低压电器按所控制的对象分类根据其控制的对象分为低压配电电器和低压控制电器。

（3）按所起作用分类依据电器所起的作用可分为控制电器和保护电器。

（4）按动作性质分类依据电器的动作性质可分为自动控制电器和非自动控制电器。

二．请画出按钮，接触器，热继电器的图文符号？答：三．常用的电气图有哪几种？答：常用的电气图有系统图、框图、电路图、位置图和接线图等。

通常，系统图用于描述系统或成套装置。

框图用于描述分系统或设备。

国家标准GB6988.3—86《电气制图系统图和框图》中，具体规定了绘制系统图和框图的方法，并阐述了它的用途。

位置图用来表示成套装置、设备中各个项目位置的一种图。

接线图是电气装备进行施工配线、敷线和校线工作时所应依据的图样之一。

它必须符合电器装备的电路图的要求，并清晰地表示出各个电器元件和装备的相对安装及敷设位置，以及它们之间的电连接关系。

它是检修和查找故障时所需的技术文件。

在国家标准GB6988.5—86《电气制图接线图和接线表》中详细规定了编制接线图的规则。

四．请画出三相异步电动机的点动控控制线路？答：五．请画出三相异步电动机自动往返正反转控制线路？答：在实际生产中，常常要求生产机械的运动部件能实现自动往返。

因为有行程限制，所以常用行程开关做控制元件来控制电动机的正反转。

下次图为电动机往返运行的可逆旋转控制电路。

图中KM1、KM2分别为电动机正、反转接触器，SQ1为反向转正向行程开关，SQ2为正向转反向行程开关，SQ3、SQ4分别为正向、反向极限保护用限位开关。

六．三相笼型电动机单向旋转可用开关或接触器控制，请画出接触器控制电路。

答：作业题2一．填空1．从CPU模块的功能来看，SIMATIC S7-200系列小型可编程序控制器发展至今，大致经历了两代（CPU 21X）和（CPU 22X）。

电气自动化习题库含参考答案一、单选题（共47题，每题1分，共47分）1.一般热继电器的热元件按电动机额定电流来选择电流等级，其整定值为（） In。

A、0.3～0.5B、1.3～1.4C、0.95～1.05D、1.2～1.3正确答案：C2.电容器组在正常运行时，可在（）倍额定电压下长期运行。

A、1.3B、1.1C、1.2正确答案：B3.保护接零的有效性是当设备发生故障时（）使保护装置动作。

A、短路电流B、接地电流C、额定电压D、过载电压正确答案：A4.三相变压器的连接组别可以说明（）。

A、原边线电压与副边线电压的倍数关系B、原边线电压与副边线电压的相位关系C、原边线电流与副边线电流的倍数关系D、原边相电压与副边相电压的倍数关系正确答案：B5.安装主变压器附件需要变压器本体露空时，环境相对湿度应小于（），连续露空时间不超过（），场地四周应清洁，并有防尘措施。

A、80%，6hB、60%，8hC、80%，8hD、60%，6h正确答案：C6.根据磁路欧姆定律可知，（）。

A、磁通与磁通势成反比B、磁通势与磁阻成反比C、磁通与磁通势成正比D、磁通与磁阻成正比正确答案：C7.防火墙及盘柜底部封堵防火隔板厚度不少于（）。

A、20mmB、10mmC、5mmD、15mm正确答案：B8.车间照明灯头引下线采用铜芯线时，其截面应在（）mm2以上。

A、1B、2.5C、0.75D、0.5正确答案：C9.垂直敷设或超过（）倾斜敷设的电缆在每个支架应固定牢靠。

A、45°B、15°C、30°D、60°正确答案：C10.绝缘油中用量最大、用途最广的是（）。

A、亚麻油B、硅油C、桐油D、变压器油正确答案：D11.电压继电器按实际使用要求可分为（）类。

A、4B、3C、5.D、2正确答案：B12.如果线路上有人工作，停电作业时应在线路开关和刀闸操作手柄上悬挂（）的标志牌。

A、禁止合闸，线路有人工作B、在此工作C、止步、高压危险D、禁止合闸，有人工作正确答案：A13.穿管敷设的绝缘导线的线芯最小截面，铜线为（）。

电气控制试题及答案一、单项选择题（每题2分，共10分）1. 在电气控制系统中，通常使用什么类型的继电器来实现过载保护？A. 时间继电器B. 电压继电器C. 热继电器D. 电流继电器答案：C2. 交流接触器的线圈通电后，触点会发生什么变化？A. 触点断开B. 触点闭合C. 触点保持不变D. 触点闪烁答案：B3. 电气控制电路中，熔断器的作用是什么？A. 保护电路过载B. 保护电路短路C. 保护电路过压D. 保护电路欠压答案：B4. 以下哪个元件不是电气控制电路中常用的开关元件？A. 按钮B. 接触器C. 继电器D. 电阻答案：D5. 电气控制系统中，三相异步电动机的启动方式通常有哪几种？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 电气控制系统中，下列哪些元件可以用于实现时间控制？A. 时间继电器B. 热继电器C. 按钮D. 接触器答案：A2. 电气控制系统中，下列哪些元件可以用于实现过载保护？A. 热继电器B. 熔断器C. 电流继电器D. 电压继电器答案：A, B3. 在电气控制系统中，下列哪些元件可以用于实现短路保护？A. 熔断器B. 热继电器C. 电流继电器D. 电压继电器答案：A, C4. 电气控制系统中，下列哪些元件可以用于实现过压保护？A. 过压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B5. 在电气控制系统中，下列哪些元件可以用于实现欠压保护？A. 欠压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B三、判断题（每题2分，共10分）1. 电气控制系统中，按钮通常用于实现紧急停止功能。

（正确）2. 热继电器在电动机启动时立即动作，以防止电动机启动电流过大。

（错误）3. 熔断器在电路中主要起到过载保护作用。

（错误）4. 交流接触器的线圈断电后，触点会自动断开。

（正确）5. 电气控制系统中，三相异步电动机的星-三角启动方式可以减少启动电流。

电气控制技术试题及答案一、选择题（每题2分，共20分）1. 电气控制技术中，常用的控制元件不包括以下哪一项？A. 继电器B. 接触器C. 变压器D. 按钮2. 以下哪个不是电气控制电路的基本组成部分？A. 电源B. 负载C. 导线D. 电阻3. 电气控制系统中，实现远程控制的主要元件是：A. 继电器B. 接触器C. 传感器D. 定时器4. 在电气控制技术中，以下哪个不是继电器的类型？A. 电磁继电器B. 固态继电器C. 光电继电器D. 机械继电器5. 电气控制电路中，实现过载保护的元件是：A. 熔断器C. 接触器D. 继电器6. 电气控制系统中，用于实现自动控制的元件是：A. 传感器B. 继电器C. 接触器D. 定时器7. 电气控制技术中，实现短路保护的元件是：A. 熔断器B. 断路器C. 过载继电器D. 热继电器8. 电气控制系统中，用于实现时间控制的元件是：A. 传感器B. 定时器C. 继电器D. 接触器9. 在电气控制技术中，实现电压转换的元件是：A. 变压器B. 继电器C. 接触器D. 断路器10. 电气控制技术中，用于实现远程监控的元件是：A. 传感器B. 继电器D. 定时器答案：1-5 CADBA 6-10 ABBCA二、填空题（每空1分，共10分）1. 电气控制系统中，______是实现自动控制的核心元件。

2. 电气控制技术中，______可以用于实现电路的过载保护。

3. 继电器的工作原理是通过______来控制电路的通断。

4. 电气控制系统中，______是实现远程控制的重要元件。

5. 定时器在电气控制技术中，主要用于实现______控制。

6. 在电气控制技术中，______可以实现电路的短路保护。

7. 电气控制系统中，______是实现电压转换的主要元件。

8. 传感器在电气控制技术中，主要用于实现______。

9. 接触器在电气控制技术中，主要用于实现______控制。

10. 电气控制技术中，______是实现时间控制的主要元件。

电气控制试题及答案一、选择题（每题2分，共40分）1. 下列元器件中具有放大作用的是：A. 二极管B. 电阻C. 三极管D. 电容2. 以下哪个不是直流电机的类型：A. 刷线电机B. 无刷电机C. 步进电机D. 同步电机3. 以下哪个不是电气控制中常用的中间继电器类型：A. 热继电器B. 时序继电器C. 接触继电器D. 磁力继电器4. 电气控制系统中的PLC是指：A. 电子计算机B. 可编程逻辑控制器C. 电子开关D. 总线控制器5. 以下哪个不是常见的电气控制回路：A. 开关回路B. 定时回路C. 变频回路D. 保护回路二、填空题（每题4分，共40分）1. 在电气控制系统中，将输入信号转换为数字信号的元器件是。

2. 电机启动时，常用的起动方式有和两种。

3. 开关电源的直流输出电压通常为 V。

4. 三相交流电机的电源电压通常为 V。

5. 在电气控制系统中，控制电路与动力电路之间的连接通常使用进行。

三、简答题（共20分）1. 请简要解释什么是电气控制系统。

电气控制系统是指通过电气设备和元器件来实现对各种设备、机械或工艺过程进行控制的系统。

它通过传感器感知输入信号，并经过逻辑控制和信号处理后，输出控制信号，从而实现对设备或过程的启动、停止、调节和保护等控制功能。

2. 请简述PLC的工作原理。

PLC是可编程逻辑控制器的简称。

其工作原理是通过接收输入信号、进行逻辑运算和处理，并产生相应的输出信号来控制设备或过程。

PLC 内部包含了可编程的逻辑控制程序，用户可以通过编程方式灵活地改变控制逻辑，从而实现不同的控制功能。

3. 请简要介绍电气控制系统中常见的传感器类型。

电气控制系统中常见的传感器类型包括温度传感器、压力传感器、流量传感器和光电传感器等。

温度传感器用于测量环境或设备的温度变化；压力传感器用于测量气体或液体的压力变化；流量传感器用于测量液体或气体的流量；光电传感器用于检测物体的存在、距离或颜色等。

四、计算题（共40分）1. 谐波电流引起的变压器损耗为9 kW，谐波电流有效值为15 A，变压器供电电压为220 V，求谐波电流的总畸变率。

电气控制基础试题及答案一、单项选择题（每题2分，共20分）1. 电气控制系统中，用于实现自动控制的元件是（）。

A. 继电器B. 接触器C. 按钮D. 限位开关答案：A2. 电磁式继电器的主要组成部分不包括（）。

A. 电磁铁B. 触点C. 线圈D. 电阻答案：D3. 在电气控制电路中，熔断器的作用是（）。

A. 过载保护B. 短路保护C. 隔离电源D. 以上都是答案：D4. 交流接触器的线圈通电后，其触点的状态是（）。

A. 常开B. 常闭C. 保持原状态D. 不确定5. 电气控制线路中，用于实现电路自锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B6. 电气控制线路中，用于实现电路互锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：C7. 电气控制线路中，用于实现电路延时控制的元件是（）。

A. 按钮B. 接触器C. 时间继电器D. 限位开关答案：C8. 电气控制线路中，用于实现电路顺序控制的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B9. 电气控制线路中，用于实现电路急停控制的元件是（）。

B. 接触器C. 继电器D. 限位开关答案：A10. 电气控制线路中，用于实现电路过载保护的元件是（）。

A. 按钮B. 接触器C. 继电器D. 熔断器答案：D二、填空题（每空1分，共20分）1. 电气控制系统中，用于实现自动控制的元件是继电器，其主要组成部分包括电磁铁、触点和线圈。

2. 交流接触器的线圈通电后，触点状态变为常开，从而实现电路的自动控制。

3. 熔断器在电气控制线路中的作用是过载保护和短路保护，同时也可以用于隔离电源。

4. 电气控制线路中，接触器可以实现电路的自锁，即在电路闭合后，即使控制按钮释放，电路仍然保持闭合状态。

5. 电气控制线路中，继电器可以实现电路的互锁，即两个或多个电路不能同时工作。

6. 时间继电器在电气控制线路中用于实现电路的延时控制，即在电路闭合后，经过一定时间后电路才会断开。

习题与解答一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。

（A）K （B）D（C）L （D）DL2.不属于笼型异步电动机降压启动方法的是（）启动。

（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。

（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。

（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。

（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。

（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。

（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。

（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。

电气控制与plc系统考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序执行C. 并行执行D. 随机执行答案：A3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 显示器D. 所有以上答案：D5. PLC的编程语言不包括：A. 梯形图B. 语句列表C. 汇编语言D. 结构化文本答案：C6. PLC的扫描周期主要取决于：A. CPU的速度B. 程序的复杂性C. 输入/输出的数量D. 以上所有答案：D7. PLC的I/O地址分配通常由什么决定？A. 用户B. PLC型号C. 程序设计D. I/O模块答案：B8. PLC的自诊断功能主要用于：A. 检测外部设备B. 检测内部故障C. 检测程序错误D. 检测电源问题答案：B9. PLC的扩展模块通常用于：A. 增加输入/输出点B. 增加CPU处理能力C. 增加存储空间D. 增加通信功能答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. USB答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常被标记为________和________。

答案：I/O2. PLC的CPU模块负责执行________和________。

答案：逻辑运算，数据处理3. PLC的编程软件通常提供________和________两种模式。

答案：编程，调试4. PLC的输出模块通常包括继电器、________和________。

答案：晶体管输出，晶闸管输出5. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描，输出扫描6. PLC的通信协议用于实现设备之间的________和________。
