C20自密实混凝土配合比设计.docx

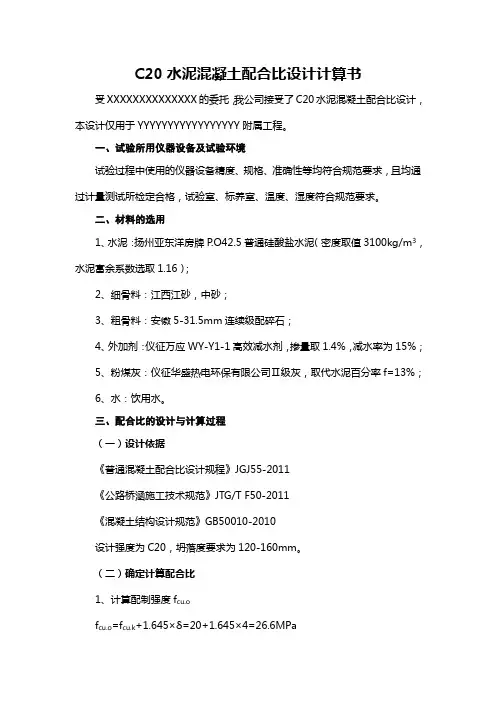

C20水泥混凝土配合比设计计算书受XXXXXXXXXXXXXX的委托，我公司接受了C20水泥混凝土配合比设计，本设计仅用于YYYYYYYYYYYYYYYYY附属工程。

一、试验所用仪器设备及试验环境试验过程中使用的仪器设备精度、规格、准确性等均符合规范要求，且均通过计量测试所检定合格，试验室、标养室、温度、湿度符合规范要求。

二、材料的选用1、水泥：扬州亚东洋房牌P.O42.5普通硅酸盐水泥（密度取值3100kg/m3，水泥富余系数选取1.16）；2、细骨料：江西江砂，中砂；3、粗骨料：安徽5-31.5mm连续级配碎石；4、外加剂：仪征万应WY-Y1-1高效减水剂，掺量取1.4%，减水率为15%；5、粉煤灰：仪征华盛热电环保有限公司Ⅱ级灰，取代水泥百分率f=13%；6、水：饮用水。

三、配合比的设计与计算过程（一）设计依据《普通混凝土配合比设计规程》JGJ55-2011《公路桥涵施工技术规范》JTG/T F50-2011《混凝土结构设计规范》GB50010-2010设计强度为C20，坍落度要求为120-160mm。

（二）确定计算配合比1、计算配制强度fcu.of cu.o =fcu.k+1.645×δ=20+1.645×4=26.6MPa2、计算水胶比W/B（1）按强度要求计算水胶比①确定fce，水泥富余系数选取1.16fce=42.5*1.16=49.3②计算水胶比（aa 为0.53、ab为0.20、fce为49.3MPa）W/B=（aa fce）/（fcu.o+aa*ab*fce）=0.72查GB50010－2010，得知最大水胶比为0.60，按照强度计算的水胶比结果不符合耐久性要求，根据经验数据选取水胶比W/B=0.59。

3、确定单位用水量mwo根据施工需要及规范要求，混凝土拌和物的坍落度要求为120-160mm，碎石最大粒径31.5mm，根据查表及计算，选取混凝土的单位用水量为mwo=210kg/m3。

水泥混凝土（砂浆）配合比报告试-38试验编号：水泥混凝土配合比设计表试-37-1试验编号：淮北市X009四铺至孙疃段路面改善工程水泥混凝土配合比设计表试-37-2试验编号：合同号：承包人:安徽玉龙建筑工程有限公司共页第页试验调整实测混凝土毛体积密度(kg/m3)24152392 2416制作试块尺寸、数量、日期（150×150×150）mm2组（150×150×150）mm2组150×150×150）mm2组计算试验配合比(水:灰:砂:石)0.58:1:1.80:3.340.63:1:2.04:3.63 0.68:1:2.30:3.91计算试验配合比材料用量(kg/m3)水泥357 329 304水207 207 207砂643 671 699碎石1193 1193 1190 调整后砂率% 35 36 37试压结果推算二十八天强度,绘制强度与水灰比关系图选定配合比混凝土强度(MPa) 20 水灰比0.63 用水量(kg) 207水泥用量(kg) 329 砂率(%) 36混凝土密度(kg/m3) 2400 砂用量(kg) 671碎石用量(kg) 1193质量配合比(水：灰：砂：石)0.63:1:2.04:3.63试验计算校核水泥混凝土拌合物坍落度及其它性能试验记录试-48试验编号：淮北市X009四铺至孙疃段路面改善工程水泥混凝土拌合物坍落度及其它性能试验记录试-48试验编号：配合比设计说明一、配合比设计要求该配合比用于装配式管涵基础、隔水墙等部位，设计强度为20MPa，坍落度为90-110mm。

二、理论依据1、《普通混凝土配合比设计规程》JGJ 55-20002、《公路工程水泥及水泥混凝土试验规程》JTG E30-20053、《公路桥涵技术施工规范》JTJ041-2000三、配合比设计1、混凝土配制强度ƒcu,o ≥ƒcu,k+1.645σ=20+1.645×5=28.2（MPa）混凝土配制强度（MPa）；ƒcu,o——ƒcu,k混凝土立方体抗压强度标准值（MPa）；——σ—混凝土强度标准差，取值5.2、水灰比W/C=αa·ƒce/(ƒcu,o+αa·αb·ƒce)ƒce = r c·ƒce，gƒce —水泥28d抗压强度实测值（MPa）；混凝土配制强度（MPa）；ƒcu,o——αa,αb——回归系数；αa=0.46；αb=0.07r c水泥强度等级值的富裕系数，取值1.13；——淮北市X009四铺至孙疃段路面改善工程ƒce水泥强度等级值（MPa）。

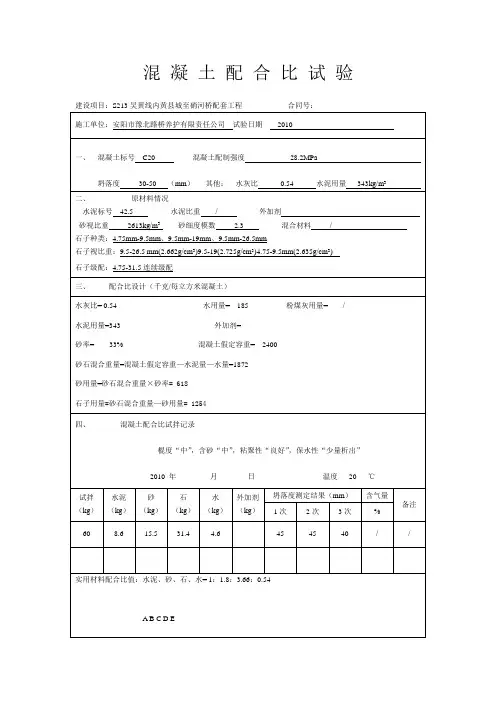

C20混凝土配合比设计可供应 32.5水泥密度：：Pc=3.10富裕系数：rc=1.13 中砂表观密度:P/s=2.65 碎石最大粒径：dmax=40mm表观密度：2.70,砼坍落度：30-50mm1、确定混凝土配制强度：按题意已知：设计要求砼强度Ry=20Mpa 按表3-3-2标准差ó=5.0按式：（3-3-1）Ryp=Ry+1.645*5.0=20+1.645*5=28.2Mpa2、计算水灰比：ó2(1)按强度要求计算水灰比：1、计算水泥实际强度：由题意已知采用，水泥Rd=32.5Mpa,水泥富裕系数：Rc=1.13（通常取Rc=1.00-1.13） Rs=RcRd=1.13*32.5=36.7Mpa2、计算水灰比：已知砼配制强度Ryp=28.2Mpa,水泥实际强度Rs=36.7Mpa砼强度回归系数采用表（3-1-7）A=0.48 B=0.52 按式（3-3-6）计算水灰比：W/C=ARs/(Ryp+ABRs)=(0.48*36.7)/(28.2+0.48*0.52*36.7)=0.47(2)按耐久性校核水灰比：根据砼所处环境条件属严寒地区，查表（3-3-3）允许最大水灰比0.60，按强度计算水灰比0.47，符合耐久性要求，采用水灰比为0.47（如不符合采用最大水灰比0.60）3、选定单位用水量：要求砼坍落度为30-50mm，碎石最大粒径dmax=40mm 查表（3-3-4）选用水量为175kg/cm3 4、计算单位用水量：1、已知砼单位用水量：Mo=175g/cm3水灰比：w/c=0.47 单位用水量为：Co=175/c=0.47=175/0.47=372.3kg/cm32、按耐久性计算：根据砼所处寒冷要区配筋砼查表（3-3-3）最小水泥用量为不低于280kg/cm3按强度要求计算单位用灰量372.3kg/cm3符合耐久性要求，（如下符合就采用280）故采用单位用灰量372.3kg/cm35、选定砂率（ßs）:已知碎石最大粒径40mm，水灰比0.47，查表（3-3-5）选定砂率范围30-35%，选定砂率为33%6、计算砂石用量：采用假定砼混合料湿表观密度Pcp=2400 kg/cm3解得：2400-372-175=1853砂：1853*33%=611 kg/cm3石：1853*（1-33%）=1242 kg/cm3即；水泥：砂子；碎石：水=372：611：1242：175Co: So: Go: Wo = 1: 1.64: 3.3: 0.473混凝土的砂率选用表（%）（JGJ/T55-96）表3-3-5水泥混凝土配合比设计计算表表3-3-9C40混凝土配合比设计C40混凝土用于某公路K**+***桥钢筋混凝土施工，要求施工时现场坍落度为30～50mm ，碎石的最大粒经为30mm 。

c20混凝土施工配合比
为了获得最佳的C20混凝土施工配合比，需要考虑以下几个因素：
1. 骨料的选择：骨料是混凝土的主要组成部分，包括碎石、砂子和砾石。

选择质量良好、级配合理的骨料是保证混凝土质量的关键。

2. 水泥的强度等级：水泥是混凝土中的胶凝材料，其强度等级对混凝土的强度和耐久性具有重要影响。

3. 添加剂的使用：为了改善混凝土的性能，可以添加一些添加剂，如减水剂、缓凝剂和引气剂等。

4. 配合比的设计：根据设计要求和试验结果，设计出最佳的配合比。

综合考虑以上因素，我们建议采用以下C20混凝土施工配合比：水泥：砂子：碎石：水：减水剂= 1：2.5：4.5：0.6：0.2
其中，水泥采用强度等级为32.5级的水泥，砂子和碎石采用级配良好的中砂和1-3cm的碎石，水采用干净的自来水，减水剂采用具有高效减水效果的减水剂。

在施工过程中，为了确保混凝土的质量和性能，需要注意以下几点：
1. 严格控制骨料的质量和级配，确保骨料的含水率和泥沙含量符合要求。

2. 水泥的强度等级要符合设计要求，不同品牌和类型的水泥不能混用。

3. 添加剂量要准确，不能过多或过少，以免影响混凝土的性能。

4. 搅拌要均匀，时间不能太短或太长，以免影响混凝土的强度和耐久性。

5. 运输和浇筑过程中要确保混凝土不离析、不分层，保持原有的稠度和质量。

6. 在浇筑后要及时进行养护，保持适宜的温度和湿度，以免影响混凝土的硬化和强度增长。

C20混凝土配合比设计报告书一、概述本段位于DIK62+820. 1〜DIK116+501.89,其中路基工程27.41km,各类桥梁18座，其中特大桥12座、大桥4座、框架桥2座，涵洞51座，宾安站和胜利站2座。

设计使用年限为 100 年。

二、配合比设计说明1、设计强度等级：C202、主要技术性能指标：碳化环境等级T1,最大水胶比为0.55,坍落度180〜220mm。

采用集中搅拌，罐车运输，泵压施工；混凝土要求和易性好，流动性好，不泌水。

3、力学性能：满足C20混凝土力学性能指标要求。

三、配合比设计依据1、《普通混凝土配合比设计规程》(JGJ55-2011)2、《铁路混凝土工程施工质量验收标准》(TB10424-2010)3、《普通混凝土力学性能试验方法》(GB/T50081-2011)4、《普通混凝土拌合物性能试验方法》(GB/T50080-2011)5、《混凝土结构工程施工质量验收规范》(GB50204-2011)6、《铁路混凝土》TB/T3275-20117、设计文件四、配合比所用原材料选用情况1、水泥：采用冀东水泥生产的P-042. 5水泥，其各种指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。

(试验结果详见水泥试验报告)。

2、粉煤灰：采用大唐鸡西第二热电生产的F类II级粉煤灰(掺量30%),其各项指标均符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。

(试验结果详见粉煤灰试验报告)。

3、细骨料：采用于海波砂场中砂，细度模数2. 5,其各项指标符合(试验结果详见细骨料《铁路混凝土工程施工质量验收标准》(TB10424-2010)试验报告)要求。

4、粗骨料：采用宾县平坊太平采石场碎石，采用5〜10mm、10〜20mm、20〜31. 5mm三种规格进行掺配，其中5〜10mm占20%, 10〜20mm占50%, 16-31. 5mm占30%,其各项指标符合《铁路混凝土工程施工质量验收标准》(TB10424-2010)要求。

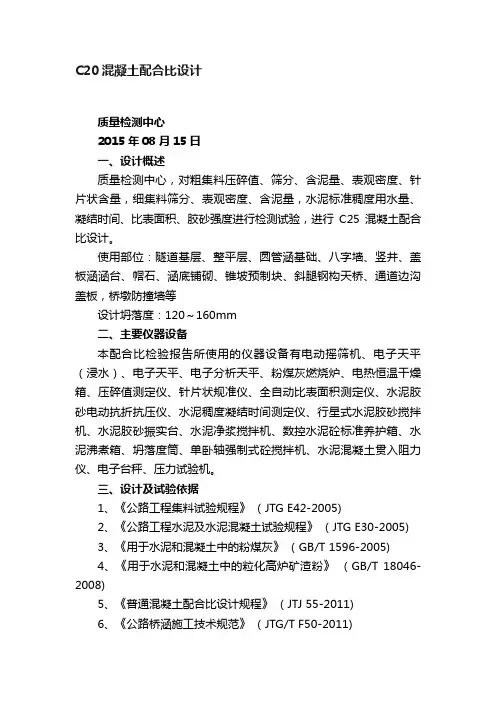

C20混凝土配合比设计质量检测中心2015年08月15日一、设计概述质量检测中心，对粗集料压碎值、筛分、含泥量、表观密度、针片状含量，细集料筛分、表观密度、含泥量，水泥标准稠度用水量、凝结时间、比表面积、胶砂强度进行检测试验，进行C25混凝土配合比设计。

使用部位：隧道基层、整平层、圆管涵基础、八字墙、竖井、盖板涵涵台、帽石、涵底铺砌、锥坡预制块、斜腿钢构天桥、通道边沟盖板，桥墩防撞墙等设计坍落度：120～160mm二、主要仪器设备本配合比检验报告所使用的仪器设备有电动摇筛机、电子天平（浸水）、电子天平、电子分析天平、粉煤灰燃烧炉、电热恒温干燥箱、压碎值测定仪、针片状规准仪、全自动比表面积测定仪、水泥胶砂电动抗折抗压仪、水泥稠度凝结时间测定仪、行星式水泥胶砂搅拌机、水泥胶砂振实台、水泥净浆搅拌机、数控水泥砼标准养护箱、水泥沸煮箱、坍落度筒、单卧轴强制式砼搅拌机、水泥混凝土贯入阻力仪、电子台秤、压力试验机。

三、设计及试验依据1、《公路工程集料试验规程》（JTG E42-2005)2、《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005)3、《用于水泥和混凝土中的粉煤灰》（GB/T 1596-2005)4、《用于水泥和混凝土中的粒化高炉矿渣粉》（GB/T 18046-2008)5、《普通混凝土配合比设计规程》（JTJ 55-2011)6、《公路桥涵施工技术规范》（JTG/T F50-2011)7、《混凝土配合比设计及应用技术指南》8、设计说明四、原材料试验结果1、水泥：采用华新水泥（河南信阳）有限公司生产的堡垒牌P.O42.5水泥，按ISO国家标准检测方法，其各项指标试验结果详见表1,各项指标经检验符合规范要求。

表1 水泥各项指标试验结果一览表水泥批号标准稠度用水量（%）初凝时间(min)终凝时间(min)安定性3天强度(MPa) 28天强度(MPa)抗折抗压抗折抗压P.O42.5 28.6 175 360 合格 5.9 37.6 / /技术指标要求-- ≥45≤600合格≥3.5≥17≥6.5≥42.52、粗集料：采用孝昌鑫成石料场碎石，为5～31.5 mm连续级配,最大粒径为37.5mm，其各项指标试验结果见表2，各项指标经检验符合规范要求。

C20混凝土配合比设计说明书昌都农村公路整体总承包项目施工第一标段2018年4月8日C20混凝土配合比设计说明书一、参考资料在计算配合比时，参阅《普通混凝土配合比设计规程》JGJ 55-2011、混凝土结构设计规范 [附条文说明] GB50010-2010（2015年版）二、设计题目涵洞涵台身及基础，涵底铺砌，洞口，桥台基础三、设计资料1、混凝土强度等级为C20，拌和物坍落度100mm2、组成材料水泥：云南华润水泥P.O42.5细集料：郭庆乡砂石场中砂，细度模数2.9粗集料：郭庆乡砂石场 4.75-9.5mm,比率18%，9.5-16mm，比率27%，16-26.5mm, 比率55%。

水：饮用水原材料的各项指标均满足规范要求，可进行配合比设计。

四、设计要求1、设计初步配合比。

2、按初步配合比进行设试配调整，得出试验室配合比。

五、设计步骤1、计算初步配合比（1）、确定试配强度由设计文件可知：设计要求混凝土强度fcu.k=20Mpa,根据《普通混凝土配合比设计规程》JGJ 55-2011查表4.0.2得σ=4.0混凝土配置强度为：fcu.o≥fcu.k+1.645σ=20+1.645×4.0=26.6Mpa(2)、按强度要求计算水灰比WC= = = 0.72式中：f ce —水泥强度等级f cu.o—混凝土配置强度γa、γb —碎石回归系数γa=0.53，γb=0.20根据实际施工经验，在保证强度的前提下保证混凝土的耐久性将水灰比定为0.55（3）、确定单位用水量m wo混凝土拌和物的施工坍落度为100mm。

碎石最大粒径26.5mm，由《普通混凝土配合比设计规程》JGJ 55-2011中，表5.2.1-2中查得:mwo=190kg/m3（4）、计算水泥用量mco已知混凝土单位用水量mwo=190kg/m3，水灰比W/C=0.55则混凝土的单位水泥用水量为：m co =mwow/c=55.0190=345kg/m3取350，水灰比不变水取193（5）、选定砂率βs根据当地原材料情况以及以往经验，选定砂率为βs=39% （6）、计算砂石用量（重量法）已知：单位水泥用量为mco =350kg/m3，单位用水量为mwo=190kg/m3砂率为βs=39%m co +mso+mgo+mwo=mcpβs =msomgo+mso=0.39混凝土假定单位重mcp=2450kg/m3m so +mgo=2450-350-193=1907βs =msomgo+mso=0.39解得：mso =744 kg/m3, mgo=1163 kg/m3按重量法计算得初步配合比水泥：中砂：碎石：水=350：744：1163：193=1：2.13：3.32：0.553、确定基准配合比按混凝土初步配合比，配混凝土拌和物，坍落度大，调整单位用水量为mwo=165kg/m3，和易性和坍落度均满足施工要求，由此可确定混凝土拌和物的基准配合比为：水泥：中砂：碎石：水=300：774：1211：165=1：2.58：4.04：0.55 4、检验强度，确定试验配合比（1）、检查强度在用水量保持不变的情况下，采用水灰比为W/C=0.50、W/C=0.55、W/C=0.60，砂率按βs =40%、βs=39%、βs=38%，配置三组混凝土拌和物，根据粗骨料最大粒径制成150×150×150mm试件三组，经标准养护28天后，测得其立方体抗压强度值如下：（2）、确定试验室配合比：当水灰比为W/C=0.55时，混凝土28天抗压强度达到配置强度的 109.8% 以上，工作性、经济性均满足要求。

C20普通混凝土配合比设计一、设计说明：设计混凝土拟定使用部位：混凝土路（无减水剂，掺合料）坍落度选择90-130 mm。

二、设计依据：《普通混凝土配合比设计规程》JGJ55-2011《混凝土用水标准》JGJ63-2006三、原材料选定：1、大田红狮水泥 P.O42.5R2、大田吴山砂场河砂（中砂）3、大田梨子坑碎石场4.75-31.5碎石4、饮用水四、配合比设计：1、配制强度Fcu,0=20.0+1.645×4.0=26.6Mpa2．计算基准水胶比：W/B=(a a×f b)/ (f cu,o+ a a×a b×f b) =(a a×f ce)/ (f cu,o+ a a×a b×f ce) 根据碎石施工工艺a a和a b的回归系数为：a a=0.53 a b=0.20 水泥富余系数为：r c=1.16 f ce,g—水泥强度等级值为：42.5水泥28天抗压强度实测值f ce = r c×f ce,g=1.16×42.5=49.3 MpaW/C=（0.53×49.3）/（26.6+0.53×0.20×49.3）=0.823、水用量①75-90mm坍落度取205Kg，以90mm坍落度为基础，按坍落度每增大20mm用水量增加5Kg，计算出未掺外加剂时的混凝土用水量：205+（130-90）×5/20=215 Kg4、水胶比及水泥用量按照JGJ55－2011《普通混凝土配合比设计规程》，为满足混凝土耐久性以及施工和易性，选用水胶比0.63水泥用量Mc0=215/0.63=341 Kg5、砂率取38%7、粗集料和细集料用量的确定按照重量法，假定拌和物表观密度为2400Kg/m3混凝土拌和物计算：341+ Ms0+ Mg0+215=2400Kg（Ms0-细集料质量，Mg0-粗集料质量）Ms0/( Ms0+ Mg0)*100%=38%Ms0=701KgMg0=1143Kg8、初步配合比材料名称水泥细集料粗集料水1m3混凝土材料3417011143215用量（Kg）配合比 1.00 2.06 3.350.63通过试配坍落度达不到设计要求，水胶比不变增加水和水泥用量：材料名称水泥细集料粗集料水1m3混凝土材料3446991140217用量（Kg）配合比 1.00 2.03 3.310.63通过适配坍落度达到105mm，黏聚性良好遂得出基准配合比：材料名称水泥细集料粗集料水1m3混凝土材料3446991140217用量（Kg）配合比 1.00 2.03 3.310.639、配合比调整①、水胶比增加0.05 ，取0.68；砂率增加1%，取39%材料名称水泥细集料粗集料水1m3混凝土材料用量（Kg）3197271137217配合比 1.00 2.28 3.560.68②、水胶比减少0.05 ，取0.58；砂率减少1%，取37%材料名称水泥细集料粗集料水1m3混凝土材料3746691140217用量（Kg）配合比 1.00 1.79 3.050.5810、试验室配合比以上三个不同配合比进行抗压强度试验，结果如下：①水胶比0.63，砂率38%，7d砼抗压强度22.9Mpa,28d砼抗压强度27.5 Mpa。

C20混凝土配合比设计说明书一、用途：帽石、隔水墙、八字墙、涵身基础等。

二、依据标准：1.公路工程水泥及水泥混凝土试验规程《JTG E30-2005》2.公路工程集料试验规程《JTG E40-2005》3.普通混凝土配合比设计规程《JGJ 55-2011》4.公路桥涵施工技术规范《JTG/TF5 0-2011》三、原材料1.水泥采用广东省英德海螺水泥有限公司生产的“海螺牌”P.O42.5普通硅酸盐水泥，具体性能指标如下：2.砂为北江砂场的河砂，具体性能指标如下：①②级配3.碎石采用贵田碎石厂生产的16-31.5mm、10-20mm及5-10mm三种规格的碎石按16-31.5mm：10-20mm：5-10mm=20:60:20的比例掺配，具体指标如下：①5-31.5㎜碎石性能指标②级配按16-31.5mm：10-20mm：5-10mm=20:60:20比例掺配的5-31.5㎜混合级配如下：4. 外加剂：江苏超力建材科技有限公司生产的CPA-R聚羧酸高性能减水剂。

5. 水：当地地下水：ρw=1000 kg/m3。

四、混凝土配合比的计算1.计算配制强度ƒcu,o=ƒcu,k+1.645σ，其中ƒcu,k取20，σ取4则ƒcu,o=20+1.645×5=26.6（MPa）2.求出相应的水胶比W/B=（аa*ƒb）/（ƒcu,o+аa*аb*ƒb），其中аa取0.53，аb取0.2，ƒb取42.5则W/B=（0.53*42.5）/（28.2+0.53*0.2*42.5）=0.72根据最大水胶比0.60、最小水泥用量280Kg/m3要求，结合原材料情况及施工工艺要求，经调试后水胶比取0.583.选取每m3混凝土的用水量碎石最大粒径为31.5mm，砂为粗砂，通过试拌、设计坍落度为120mm-160mm，查表选取用水量：m wo=205+(140-90)÷20×5=217.5（kg/ m3）当外加剂掺量为水泥用量的0.6%时经试拌外加剂减水率为20%。

C20混凝土配合比设计计算书一、设计依据1、普通混凝土设计规程，（JGJ55-2000）2、公路桥梁施工技术规范，（JTJ041-2000）3、醴茶高速公路设计文件二、设计条件工程名称：湖南醴茶高速12标桥涵工程使用部位：边沟、护坡等混凝土强度设计等级：C20设计坍落度：100～140mm使用材料：中材水泥PC 32.5M p砂：中砂：M x=2.70石：碎石：4.75～9.5mm占30%，9.5-19mm占30%，16-31.5mm占40%（重量比）水：地下水，可饮用。

三、设计计算步骤1.确定混凝土试配强度：为了在现场的条件下使配制的混凝土强度保证率达到95%，查得保证率与概率之间的关系，系数t=-1.645,混凝土强度标准差б＝5.0Mpa，根据JGJ55-2000标准,由公式（3.0.1）得：f c u, o = f c u, k +1.645б=20+1.645×5=28.2Mpa2.计算水灰比：该混凝土配制的粗骨料为碎石，根据JGJ55-2000标准a a=0.46, a b=0.07f c e=r c×f c e ,ga a×f c e0.46×32.5×1.10（暂按）w/c= —————————= —————————————f c u, o＋a a×a b×f c e26.6＋0.46×0.07×1.10×32.5= 0.59查桥规JTJ041-2000无筋混凝土，按混凝土工作性和耐久性要求以及以往的经验，确定基准配合比为0.563.选用单位用水量：根据施工时混凝土所需坍落度，S L=120～140mm,根据粗骨料种类（碎石）最大粒径为31.5mm，根据标准JGJ55-2000第4.0.1款第1条第1)条规定,混凝土用水量选定为查表（4.0.1-2）:m w o=205㎏4.计算水泥用量：m w o（m w a）205m c o=————————= ———=366㎏w/c 0.565.确定砂率（βs）：根据标准JGJ55-2000第4.0.2条表4.0.2选定砂率为：（查表4.0.2）βs=38%6.计算砂石用量：根据标准JGJ55-2000第5.0.8条规定，采用重量法计算：m c o＋m s o＋m g o＋m w o=m c pm s oβs= —————×100%m s o＋m g o将上面参数带入公式得：假定混凝土容重为2400㎏：366＋m s o＋m g o＋205=2400 m s o＋m g o=2400－205—366=1829m s o38%= ———————×100%m s o＋m g o或：m s o =1829×38=695㎏, m g o= 1134㎏7.初步配合比为：水泥：砂：石：水1立方米混凝土各材料用量为（㎏）：366：695：1134：205理论配合比为: 1：1.90：3.10：0.568.试配调整：根据标准JGJ55-2000第6.1.2条的规定，混凝土试配最小搅拌量为25L。

C 20砼配合比设计一、计算理论配合比1．确定配制强度(fcu.o)已知：设计砼强度fcu.k=20Mpa,无砼强度统计资料，查《普通砼配合比设计规程》、《砼结构工程施工及验收规范》（GB50204）的规定，取用δ＝5.0 Mpa ，计算砼配制强度：fcu.o=fcu.k+1.645δ=20+1.645×5.0=28.2 Mpa 2.确定水灰比已知：砼配制强度fcu.0=28.2Mpa ，水泥28d 实际强度fce=35.0Mpa ，无砼强度回归系数统计资料，采用碎石，查《普通砼配合比设计规程》表5.0.4，取αa ＝0.46，αb ＝0.07,计算水灰比：55.00.3507.046.02.280.3546.0/.=⨯⨯+⨯=⨯⨯+⨯=ce b a ocu ce a f a a f f a C W3.确定用水量（m ws ）已知：施工要求砼拌合物入泵坍落度为（180±20）mm ，碎石最大粒径为25mm ，从砼厂运输到工地泵送后，考虑砼入模前的各种损失，采用掺用缓凝减水泵送剂，掺入占胶凝材料（水泥＋粉煤灰）的 1.0～2.0%之间，查《普通砼配合比设计规程》表4.0.1－2取砼用水量232kg/m 3，由于采用LJL 系列减水泵送剂，其减水率为18%，计算用水量：m ws =m wo (1-β)=232(1-18%)=190kg/m 34.计算水泥用量（m cs ）已知：砼用水量190kg/m 3，水灰比W/C ＝0.55，粉煤灰掺入量采用等量取代法，取代水泥百分率f=12%，得：()()3/305%12155.01901/m kg f c w m m wscs =-=-=5.粉煤灰取代水泥用量(mfs)3/4030555.0190/m kg m c w m mfs cs ws =-=-=验：水泥和粉煤灰总量305+40＝345 kg ，不小于300 kg/m 3 的要求。

S342岚济线费县新庄至关阳司段大修工程C20混凝土配临沂市政工程有限公司北斗检测公司S342岚济线大修工程工地试验室2015年08月11 日C20混凝土配合比设计说明一、设计依据：1、《图纸设计要求》;2、《普通混凝土配合比设计规程》JGJ 55-2011 。

3、《公路工程水泥及水泥混凝土试验规程》JTG E30-20054、《公路工程集料试验规程》JTG E42-20055、《公路桥涵施工技术规范》JTG/T F50-2011二、使用部位及技术要求1、使用部位：路缘石、生产路路面2、技术要求：①设计标号：C20②施工坍落度：80mm--120mm。

三、原材料组成1. 水泥：选用沂州水泥厂生产的P.C32.5 级水泥, 经试验其各项指标均符合GB175-2007要求。

2. 碎石：选用费县东和石料生产的5~10mm 10~20mm 16~31.5mm碎石掺配成 5 —31.5mm连续级配碎石；（5~10mm掺量25% 10~20mm掺量50%,16~31.5mm掺量25% ,经试验其各项指标均符合JTG/T F50-2011规范要求。

3. 砂：采用费县下河砂场（H区中砂），经试验其各项试验指标均符合JTG/T F50-2011 规范要求。

4. 水: 饮用水，符合设计要求四、设计步骤1、试配强度 f eu ，o > f eu ，k +1.645 6=20+1.645 X 4=26.6MPa其中：f eu ，o ――混凝土试配强度，MPaf eu ，k ――混凝土立方体抗压强度标准值， MPa6 ――混凝土强度标准差，MPa2 、水灰比：W/C — (a a • f ee ) /( f eu ，。

+ a a • a b • f ee )( 0.53 X 1.12 X 32.5 ) / (26.6+0.53 X 0.2 X 1.12 X=0.60式中：a a ， a b ——回归系数;水泥强度等级值的富余系数，取 Y e =1.12 ;f ee,g ――水泥强度等级， MPa 。

C20自密实混凝土配合比设计书1、配合比设计要求：（1）、设计强度等级：C20；（2）、使用部位：防护挡土墙工程等；（3）、要求坍落度：240～260mm，扩展度为：600-700mm；（4）、粉煤灰掺量：为胶凝材料的55%；（5）、工地捣实方法：自密实型砼；（6）、挡土墙采用先堆码＞20Mpa片石量为总量的50%左右, 后灌注自密实C20混凝土。

2、配合比设计依据（1）、《公路路基工程施工技术规范》（2）、《普通混凝土配合比设计规程》3、原材料情况(1)、水泥：邻水利森水泥有限公司生产P.O42.5R级水泥；(2)、细集料：谭家豪生产中砂（机制砂），细度模数为：2.72，表观密度为：2.641g/cm3，满足Ⅱ类要求；(3)、粗集料：广安奥博建材生产5～10mm、10～16mm碎石，掺配比例为（5～10mm ：10～16mm =45% ：55%）；(4)、粉煤灰：广安代市电厂生产Ⅱ级粉煤灰；(5)、外加剂：山西中腾建材有限公司生产的高性能多组份减水剂，掺量为水泥用量的0.80%;(6)、水：饮用水。

4、配合比计算：（1）、试配强度：fcu.o=fcu.k+1.645σ，σ取5.0，fcu.o =20+1.645×5.0=28.2（Mpa）（2）、水灰比计算：W/C=(0.53×42.5)/(28.2+0.53×0.20×42.5)=0.69根据施工工艺要求及原材料使用情况，取水灰比为0.38为基准水灰比来试配。

(3)、确定用水量：查表后计算得：W=205+(210-90）÷20×5≈235 (Kg/m3）掺减水剂0.80%，减水率为25%。

W=235×(1-25%）=176(Kg/m3）,结合本标段原材料实际情况及以往经验，取用水量为176(Kg/m3）来试拌。

(4）、胶凝材料用量：C=176÷0.38≈463（Kg/m3）。

C20混凝土配合比设计C20混凝土配合比设计说明书一、设计依据1、《普通混凝土配合比设计规程》 JGJ 55-2011、2、《公路桥涵施工技术规范》 JTG/ T F50-20113、《公路工程水泥及水泥混凝土试验规程》 JTG E30-20054、《公路工程集料试验规程》 JTG E42-20055、《混凝土外加剂应用技术规范》 GB 50119-20136、《用于水泥和混凝土中的粉煤灰》 GB/T 1596-20177、《混凝土用水标准》 JGJ 163-20068、《混凝土强度检验评定标准》 GB/T 50107-20109、《预拌混凝土》 GB 14902-201210、《通用硅酸盐水泥》 GB 175-200711、《水泥密度测定方法》 GB/T 208-201412、《水泥比表面积测定方法勃氏法》 GB/T 8074-200813、《水泥胶砂流动度测定法》 GB/T 2419-200514、《水泥标准稠度用水量、凝结时间、安定性检测方法》GB/T 1346-201115、《建设用砂》 GB/T 14684-201116、《建设用卵石、碎石》 GB/T 14685-201117、《混凝土外加剂》 GB 8076-200818、《粉煤灰混凝土应用技术规范》 GB/T 50136-201419、《高强高性能混凝土用矿物外加剂》 GB/T 18736-201720、《混凝土泵送施工技术规程》 JGJ/T 10-201121、《公路工程水泥水泥混凝土用机制砂》JT/T 819-201122、设计图纸二、设计说明1、设计强度等级：C202、使用部位：沿河段护坡基础、重力式挡墙、路堑边沟矩形盖板边沟沟身，中分带支撑、拱形护坡、桥头护坡、路堑墙+客土喷播、锥坡路肩墙、AXI防护网基础、路堑边沟，桥台锥坡护坡、预制标场地硬化、桥桩基、桥头护坡、梯形边沟等3、根据现场施工情况，混凝土拟定塌落度140～180mm 。

c20混凝土施工配合比
摘要：
1.C20 混凝土的概念及特点
2.C20 混凝土的施工配合比
3.C20 混凝土的施工方法及注意事项
4.C20 混凝土的应用范围
正文：
C20 混凝土是一种常见的混凝土类型，其名称中的“C”代表混凝土，而“20”则表示该混凝土的抗压强度为20 兆帕。

C20 混凝土具有原料丰富、价格低廉、生产工艺简单等特点，同时具有抗压强度高、耐久性好、强度等级范围宽等优点。

因此，C20 混凝土广泛应用于建筑、道路、桥梁等工程中。

在施工过程中，C20 混凝土的配合比非常关键。

一般情况下，C20 混凝土的配合比为水泥：砂：石子：水=1:2.62:2.26:0.48。

这意味着每立方米C20 混凝土需要190 千克的水泥、404 千克的砂子、542 千克的石子和1264 千克的水。

当然，具体的配合比可能会因工程需求和原料的实际性能而有所调整。

在施工C20 混凝土时，需要注意以下几点：首先，要确保混凝土的塌落度在120～140 毫米之间，以保证混凝土具有良好的流动性和可塑性。

其次，要根据实际工程需求选择合适的水泥标号，例如，C20 混凝土可以使用325 号或425 号水泥。

此外，还要注意控制砂率，以保证混凝土的强度和耐久性。

C20 混凝土具有广泛的应用范围，主要用于建筑工程中的柱、梁、板等构件，以及道路、桥梁、隧道等基础设施工程。

需要注意的是，在不同的工程中，C20 混凝土的配合比和施工方法可能会有所不同，因此需要根据实际情况进行调整。

总之，C20 混凝土是一种具有高抗压强度和良好耐久性的混凝土类型，广泛应用于建筑和基础设施工程中。
