浅谈10kV电力电缆局部放电测试及缺陷处理——OWTS振荡波局放测试及定位系统摘要：本文简单介绍了电缆局部放电的原因和危害，以及振荡波测试系统的工作原理，以某路电缆为例，重点介绍了振荡波测试系统在电缆局部放电测试定位中的现场应用，总结了OWTS测试、分析中的经验和技巧，并对存在局放缺陷电缆的消缺进行新方法的尝试，为日后处理电缆的局放现象提供参考意见。
关键词：电缆，局部放电，振荡波，消缺方法1前言随着现代社会经济的飞速发展，人们对中心城区的环境、安全及形象的关注，越来越多的电力电缆已经逐步代替了配电架空线路运行。
电力电缆将成为未来中心城区配电网运行的主流设备，因电缆故障引起的线路跳闸也日渐增多，电缆本体和附件的电气绝缘损坏是造成配网设备故障率高的主要原因，如何预防及控制电缆本体和附件的电气绝缘损坏已成为当前电缆配电网运行维护的关键。
2 绝缘的老化2.1 概述电气设备的绝缘在运行中会受到各种因素如电场、热、机械应力、环境因素等的作用，其内部将发生复杂的化学与物理变化，导致性能逐渐劣化，这种现象称为老化。
在设备正常运行的条件下，老化是渐进的、长期的过程。
绝缘材料的老化以有机绝缘材料的老化问题最为突出。
液体有机绝缘材料老化时表观上发生混浊、变色等；高分子有机绝缘材料老化时表观上发生变色、粉化、起泡、发粘、脆化、出现裂纹或裂缝、变形等。
多数情况下、绝缘材料的老化是由于其化学结构发生了变化，即由于降解、氧化、交联等化学反应，改变了其组成和化学结构；但是有的老化仅仅是由于其物理结构发生了变化所致，例如绝缘材料中的增塑剂不断挥发或其中球晶不断长大，这些都会使材料变硬、变脆而失去使用价值。
通常绝缘材料性能的劣化是不可逆的，其最终将会引起击穿，直接影响电力设备和电力系统的运行可靠性。
绝缘劣化过程的发展需要一定能量，亦即依赖于外界因素的作用，如电场、热、机械应力、环境因素等。
运行情况下常常是多种因素同时作用，互相影响，过程复杂。
WORD文档下载可编辑10kV电力电缆振荡波局部放电检测试验方案（送审稿）专业技术资料分享.WORD 完美格式..专业知识编辑整理.一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。
二、试验仪器SEBAKMT OWTS －M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com 多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。
实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。
空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。
图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。
回路品质Q 一般为30～100，振荡波以谐振频率在0.3～1s 内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
LC f π2/1=佛山供电局- 2 -振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C 和 tan 值可通过振荡波的时间和频率特性来计算。
1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT 、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L ：电缆一侧测量方式：50m ≦L ≦3km ；电缆两端测量方式：L ＞3km 。
OWTS振荡波检测技术在10kVXLPE电缆局部放电检测中的应用摘要：本文简单介绍了OWTS振荡波局放检测系统检测电缆局部放电状态的基本原理、技术参数及测试步骤等相关内容。
通过振荡波检测技术发现的电缆中间接头缺陷的应用案例，对比分析OWTS振荡波检测技术在10kVXLPE电缆局部放电检测中的应用。
关键词：电缆局部放电OWTS振荡波检测受潮绝缘1、引言城市建设的快速发展，电缆线路已广泛用于中压电网中。
而交联聚乙烯（XLPE）电缆以其合理的结构、工艺以及优良的电气性能等优点，在国内外广泛使用。
XLPE电缆在出厂试验时要做局部放电检测，但在电缆出厂之后，由于施工工艺、人为外力破坏及运行环境恶劣、绝缘老化等因素会造成电缆特别是电缆附件的缺陷，严重影响了电缆的安全运行。
随着人民生活水平的提高，对供电可靠性的要求也在不断增加，配网设备的安全运行问题已经受到越来越多的关注。
电缆线路因其特殊的结构，其运行后的缺陷很难通过有效手段进行发现。
通常，一条电缆是否具备投运条件，我们都是以直流耐压试验、工频交流耐压试验或超低频耐压试验的方法来判断。
但这种判断无非两种结果：不具备投运条件和具备投运条件。
从设备上看，电缆运行后发生故障，均为终端头爆炸、中间头爆炸、本体击穿等不同击穿部位的绝缘击穿。
除外力破坏外，绝缘在击穿前夕必然先形成各类缺陷，各类缺陷发展到最终击穿，酿成事故之前，往往先经过局部放电阶段，局部放电的强弱能够及时反映电缆绝缘状态，因此通过局部放电检测来提前发现电缆设备的缺陷是一种有效的手段。
2、局部放电及其检测技术2.1、局部放电局部放电是指高压设备中的绝缘介质在高电场强度作用下，发生在电极之间的未贯穿的放电。
这种放电只存在于绝缘的局部位置，而不会立即形成贯穿性通道，称为局部放电。
而绝缘内部存在缺陷是难免的，例如固体绝缘中的空隙、杂质，当场强达到一定值时，就会发生局部放电。
电力电缆局部放电量与电力电缆绝缘状况密切相关,局部放电量的变化预示着电缆绝缘存在着可能危及电缆安全运行寿命的缺陷。
浅谈10kV电力电缆局部放电测试及缺陷处理——OWTS振荡波局放测试及定位系统摘要：本文简单介绍了电缆局部放电的原因和危害，以及振荡波测试系统的工作原理，以某路电缆为例，重点介绍了振荡波测试系统在电缆局部放电测试定位中的现场应用，总结了OWTS测试、分析中的经验和技巧，并对存在局放缺陷电缆的消缺进行新方法的尝试，为日后处理电缆的局放现象提供参考意见。
关键词：电缆，局部放电，振荡波，消缺方法1前言随着现代社会经济的飞速发展，人们对中心城区的环境、安全及形象的关注，越来越多的电力电缆已经逐步代替了配电架空线路运行。
电力电缆将成为未来中心城区配电网运行的主流设备，因电缆故障引起的线路跳闸也日渐增多，电缆本体和附件的电气绝缘损坏是造成配网设备故障率高的主要原因，如何预防及控制电缆本体和附件的电气绝缘损坏已成为当前电缆配电网运行维护的关键。
2 绝缘的老化2.1 概述电气设备的绝缘在运行中会受到各种因素如电场、热、机械应力、环境因素等的作用，其内部将发生复杂的化学与物理变化，导致性能逐渐劣化，这种现象称为老化。
在设备正常运行的条件下，老化是渐进的、长期的过程。
绝缘材料的老化以有机绝缘材料的老化问题最为突出。
液体有机绝缘材料老化时表观上发生混浊、变色等；高分子有机绝缘材料老化时表观上发生变色、粉化、起泡、发粘、脆化、出现裂纹或裂缝、变形等。
多数情况下、绝缘材料的老化是由于其化学结构发生了变化，即由于降解、氧化、交联等化学反应，改变了其组成和化学结构；但是有的老化仅仅是由于其物理结构发生了变化所致，例如绝缘材料中的增塑剂不断挥发或其中球晶不断长大，这些都会使材料变硬、变脆而失去使用价值。
通常绝缘材料性能的劣化是不可逆的，其最终将会引起击穿，直接影响电力设备和电力系统的运行可靠性。
绝缘劣化过程的发展需要一定能量，亦即依赖于外界因素的作用，如电场、热、机械应力、环境因素等。
运行情况下常常是多种因素同时作用，互相影响，过程复杂。

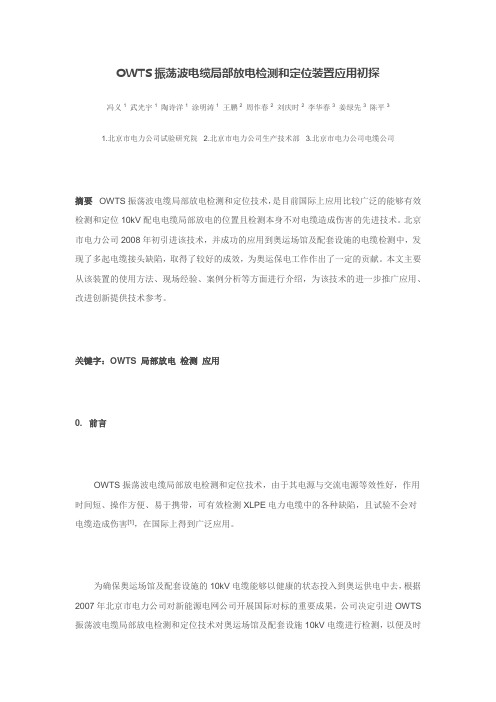

OWTS振荡波电缆局部放电检测和定位装置应用初探冯义1武光宇1陶诗洋1涂明涛1王鹏2周作春2刘庆时2李华春3姜绿先3陈平31.北京市电力公司试验研究院2.北京市电力公司生产技术部3.北京市电力公司电缆公司摘要OWTS振荡波电缆局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10kV配电电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术。
北京市电力公司2008年初引进该技术，并成功的应用到奥运场馆及配套设施的电缆检测中，发现了多起电缆接头缺陷，取得了较好的成效，为奥运保电工作作出了一定的贡献。
本文主要从该装置的使用方法、现场经验、案例分析等方面进行介绍，为该技术的进一步推广应用、改进创新提供技术参考。
关键字：OWTS局部放电检测应用0. 前言OWTS振荡波电缆局部放电检测和定位技术，由于其电源与交流电源等效性好，作用时间短、操作方便、易于携带，可有效检测XLPE电力电缆中的各种缺陷，且试验不会对电缆造成伤害[1]，在国际上得到广泛应用。
为确保奥运场馆及配套设施的10kV电缆能够以健康的状态投入到奥运供电中去，根据2007年北京市电力公司对新能源电网公司开展国际对标的重要成果，公司决定引进OWTS 振荡波电缆局部放电检测和定位技术对奥运场馆及配套设施10kV电缆进行检测，以便及时发现潜伏性局部放电缺陷，提高供电可靠性。
下面主要对该装置的使用方法、现场经验、案例分析等方面进行介绍。
1. 检测情况及使用方法自2008年初引进OWTS振荡波电缆局部放电检测和定位装置开展奥运场馆及配套设施的10kV电缆的检测工作以来，共检测电缆300余条，发现接头缺陷20多个，缺陷原因主要是安装工艺粗糙、受潮和用错材料等几个方面。
在现场对电缆进行局放检测和定位技术性较强，需要掌握一定的技巧，遵循正确的步骤，才能够准确的排除干扰，得到正确的结论。
现场应用OWTS振荡波电缆局部放电检测和定位装置一般应遵循以下步骤。

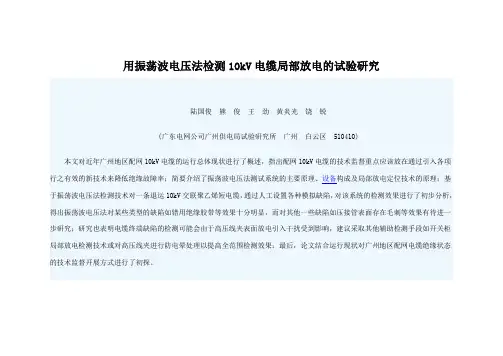

用振荡波电压法检测10kV电缆局部放电的试验研究陆国俊熊俊王劲黄炎光饶锐(广东电网公司广州供电局试验研究所广州白云区510410)本文对近年广州地区配网10kV电缆的运行总体现状进行了概述，指出配网10kV电缆的技术监督重点应该放在通过引入各项行之有效的新技术来降低绝缘故障率；简要介绍了振荡波电压法测试系统的主要原理、设备构成及局部放电定位技术的原理；基于振荡波电压法检测技术对一条退运10kV交联聚乙烯短电缆，通过人工设置各种模拟缺陷，对该系统的检测效果进行了初步分析，得出振荡波电压法对某些类型的缺陷如错用绝缘胶带等效果十分明显，而对其他一些缺陷如压接管表面存在毛刺等效果有待进一步研究；研究也表明电缆终端缺陷的检测可能会由于高压线夹表面放电引入干扰受到影响，建议采取其他辅助检测手段如开关柜局部放电检测技术或对高压线夹进行防电晕处理以提高全范围检测效果；最后，论文结合运行现状对广州地区配网电缆绝缘状态的技术监督开展方式进行了初探。
配网电缆振荡波电压法局部放电0 引言随着城市化进程的加快，社会对城市环境的要求在不断提高，送电线路入地化已成为未来城市供电的必然发展方向。
据统计，截止到2009年8月底，广州地区10kV电缆线路的总长度已经达到两万公里。
预计未来一段时间内，电缆线路的需求量将进一步加大。
据悉，2002年～2005年广州配电网电缆线路年均故障原因主要包括外力破坏或动物造成短路事故、本体绝缘击穿及电缆接头爆炸分别占60%、25%、15%。
根据了解，广州配电网2009年仅8月份10kV交联聚乙烯电缆故障一共发生了8起，其中7起为附件绝缘故障(全部为中间接头)，且有相当部分的故障电缆投运时间不超过3年。
外力破坏等因素造成电缆故障需要有关部门通过与政府协调、立法等手段解决，配网10kV电缆的技术监督重点应放在如何尽早发现绝缘缺陷，降低绝缘故障率，预防事故发生这方面。
目前，国内外针对10kV电缆绝缘性能方面考核，相对有效地解决途径是耐压试验。
10kV电力电缆振荡波局部放电检测试验方案（送审稿）批准：审核：编写：XX供电局试验研究所2010年06月10kV 电力电缆振荡波局部放电检测试验方案 10kV 电力电缆振荡波局部放电检测试验方案一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。
二、试验仪器SEBAKMT OWTS －M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com 多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。
实时快速状态开关S 闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。
空心电感值根据谐振频率的要求进行选择，频率范围5O ～1000Hz ，相近于工频频率。
图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。
回路品质Q 一般为30～100，振荡波以谐振频率在0.3～1s 内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
LC f π2/1=佛山供电局振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C 和值可通过振荡波的时间和频率特性来计算。
tan 1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT 、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L ：电缆一侧测量方式：50m≦L≦3km；电缆两端测量方式：L ＞3km 。
10kV电力电缆振荡波局部放电检测试验方案（送审稿）批准：审核：编写：XX供电局试验研究所2010年06月10kV电力电缆振荡波局部放电检测试验方案10kV电力电缆振荡波局部放电检测试验方案一、试验标准和目的根据《XX电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。
二、试验仪器SEBAKMT OWTS－M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。
实时快速状态开关S闭合，将被测电缆和空心电感构成串联谐振回路，回路开始以的频率进行振荡。
空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。
图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。
回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
LCfπ2/1=佛山供电局振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和tan值可通过振荡波的时间和频率特性来计算。
1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L：电缆一侧测量方式：50m≦L≦3km；电缆两端测量方式：L＞3km。
国家电网合肥供电公司10kV长电力电缆阻尼振荡波测试方案安徽立翔电力技术服务有限公司二零一七年七月安徽立翔电力技术服务有限公司目录一、试验标准和目的- 2 -二、试验仪器- 2 -三、试验内容- 3 -1、术语及定义- 3 -2、试验原理介绍- 3 -3、被测电缆要求及测试前准备- 5 -4、绝缘电阻测试- 5 -5、测试电缆中间接头位置及电缆长度- 5 -6、振荡波局部放电试验- 6 -6。
1 电缆局放校准- 6 -6。
2 振荡波局放测试- 6 -1)试验接线步骤：- 6 -2）加压测试程序- 7 -3）测试要求及注意事项:- 7 -7、振荡波局放诊断评价- 8 -1）绝缘电阻：- 8 -2）电缆局部放电量：- 8 -8、电缆振荡波局放异常处理决策- 8 -1)绝缘电阻异常情况处理措施- 8 -2）电缆振荡波局放量超标异常情况处理措施- 8 -9、试验时间：1.5～2.5 小时/段- 9 -四、人员安排：- 9 -五、安全措施:- 9 -安徽立翔电力技术服务有限公司一、试验标准和目的根据《合肥供电公司》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV（含10km以上）电缆的绝缘状况及其内部局部放电情况,以对其绝缘进行评估。
本试验方法参照标准：IEEE Std 400™—2001 IEEE Guide for Field Testing and Evaluation of the Insulation of Shielded Power Cable SystemsCIGRE WG 21.05- 1998 Diagnostic Methods for HV Paper Cables and Accessories IEC605021-1997 额定电压1 kV (Um = 112 kV）至30 kV (Um = 36 kV）挤包绝缘电力电缆及附件GB/ T127061—2002 额定电压1 kV （Um = 112 kV）到35 kV (Um = 401 5 kV）挤包绝缘电力电缆及附件GB/T 7354—2003 局部放电测量GB 50150 电气装置安装工程电气设备交接试验规范GB/T16927.1—1997 高电压试验技术一般试验要求GB/T16927.2-1997 高电压试验技术试验程序DL/T 417 电力设备局部放电现场测量导则Q/CSG1 0007-2010 电力设备预防性试验规程DL/T 849。
1KD-OWTS 电缆振荡波局放测试系统1.1简介KD-OWTS 电缆振荡波局放测试系统是一种用于电缆现场检测与状态诊断的新型技术工具，具有简单实用、体积小、便于运输、可在交流电压条件下进行非破坏性试验、绝缘性能检测与评估手段多样化等特点。
采用局放交流电压（Damped AC Voltage ，简称DAC ）耐压试验与局放检测相结合的方式，为发现电缆线路绝缘中潜在缺陷提供了有效手段。
此外，借助介质损耗现场测量技术，可进一步实现高压电缆绝缘老化程度的状态评估。
KD-OWTS 电缆振荡波局放测试系统在测试过程中产生的局放交流电压最高可达 30kV ，并结合先进的系统硬件与系统软件来进行诊断，主要包括：◆ 最新半导体技术；◆ 最新的激光控制技术；◆ 先进的数字式信号处理器和滤波技术；◆ 先进的无线网络控制技术。
1.2系统硬件KD-OWTS 主要由测控主机和一体化局放振荡波单元两个部分构成，参见图错误!文档中没有指定样式的文字。
-1。
图错误!文档中没有指定样式的文字。
-1 KD-OWTS 系统组成21 321、被测电缆2、一体化局放振荡波单元3、测控主机局放振荡波单元为一体化设计，内含高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。
测控主机协调整个系统的运行，通过无线网络和局放振荡波单元进行通信，控制局放振荡波单元运行，并采集、存储和分析分压器/耦合器采集的局放振荡波信号和局放信号。
KD-OWTS 系统主要技术指标如表1-1： 供电电源220VAC ±10%，50Hz 振荡波输出最大电压30kV 振荡频率范围20Hz~300Hz 测试电缆长度范围200m~20km 高压充电电流5mA 高压开关触发方式：激光触发高压开关高压开关控制 导通时间：1µs 开关导通电阻：小于1Ω光纤通信局放测量范围1pC~100nC 局放水平检测与带宽符合国际电工委员会IEC60270标准 局放定位带宽150kHz~45MHz 自动调节 局放定位测量精度电缆全长1 % (最小分辨率2m) 介质损耗测量范围0.1 %~10 % 局放实时采样率100MHz 局放采样存储深度32MB （可记录300ms 数据长度） 控制方式 无线控制3 局放校准模式 自动/手动校准模式下时域脉冲反射定位接头功能自动锁定接头位置1.3系统软件全中文操作界面，能够记录振荡电压波形和局放信号波形；自动显示振荡电压波形频率、幅值和采样时间宽度等；能对局放信号波形展开分析；自动显示介损测试数值；自动生成局放定位图并生成统计报表；自动生成局放统计图谱。
10kV电力电缆振荡波局部放电检测试验方案批准：审核：编写：XX供电局试验研究所年月10kV 电力电缆振荡波局部放电检测试验方案 10kV 电力电缆振荡波局部放电检测试验方案一、试验标准和目的根据《XX 电网公司亚运会保供电重要设备准备阶段运行管理工作标准》要求，通过现场试验，在不损害电缆本体绝缘的情况下检查10kV 电缆的绝缘状况及其内部局部放电情况，以对其绝缘进行评估。
二、试验仪器SEBAKMT OWTS －M28型电缆振荡波局放检测仪，SEBAKMT Easyflex Com 多功能脉冲反射仪，S1-1054型电子兆欧表三、试验内容10kV 电缆振荡波局部放电检测基本原理如图1所示：图1 电缆振荡波局放测试原理用直流电源将被测试电缆在几秒中内充电至工作电压(额定电压)。
实时快速状态开关S 闭合，将被测电缆和空心LC f π2/1=电感构成串联谐振回路，回路开始以的频率进行振荡。
空心电感值根据谐振频率的要求进行选择，频率范围5O～1000Hz，相近于工频频率。
图1中的中压电路一般具有相对低的介质损耗角的特点，与具有低损耗的空心电感相配，可得到具有高品质因数的谐振回路。
回路品质Q一般为30～100，振荡波以谐振频率在0.3～1s内衰减完毕，这一过程只有几十分之一周波，并对被测试电缆充电，与50Hz(60Hz)时局部放电非常相似。
振荡波所产生的局放脉冲符合lEC60270推荐值，局放脉冲定位可由行波方法完成，进而生产电缆故障图，电缆电容C和tan值可通过振荡波的时间和频率特性来计算。
1、被测电缆要求及测试前准备1）局放测试前，将电缆断电、接地放电，两端悬空，布置好安全围栏；2）尽量将电缆接头处PT、避雷器等其它设备拆除；3）电缆头擦拭干净，电缆头与周边接地部位绝缘距离足够；4）收集电缆长度、型号、类型、投运日期等电缆参数；5）电缆长度L：电缆一侧测量方式：50m≦L≦3km；电缆两端测量方式：L＞3km。
可编辑修改精选全文完整版电缆振荡波局部放电试验报告测试地点: 垫江XX小学被测线路: 35KV文高线测试单位: XX使用设备: 德国OHV M60测试人员：日期：2018年9月10 日10KV 电缆阻尼振荡波局部放电试验报告测试依据：6-35KV电缆振荡波局部放电测试方法DL/T 1576-2016通过TDR分析电缆三相约4组接头，分别为205米，312米，395米及575米TDR校验结果通过TDR校验得到电缆的长度为750米，远端波形反射明显，波速为172m/us 背景信号：(0U0) 187PC加压窗1U0下波形1.5U0下波形AB相在升压到1U0时能看到明显的放电信号，分布在一三象限，局放特征较为相似局放测试结果：PRPDA/局放检测升压次数：分析区域1 从0.05 ms到1.54 ms同时相位角从3.0°到93.0°分析区域2 从3.03 ms到4.52 ms同时相位角从183.0°到273.0°一三象限放电信号很集中，放电信号随电压的升高而增大局放测试结果：局放位置映像结论：典型的柱状集中现象，根据《DL/T1576-2016 6kv～35kv 电缆振荡波局部放电测试方法》标准，两处放电量都超过了临界值，通过校验波形来看，此处均为中间接头的位置电缆振荡波数据分析中发现有明显局放信号，A相电缆，在313米发现了明显的局放点，局放量达到13050pC；B相电缆，在385米发现了明显的局放点，局放量达到1000pC 左右；（详情见测试报告附表位置映像图），并且具有典型的局放柱状特征。
根据校准波形分析，此两处正好为中间接头位置，建议对接头立即处理。
由于接头工艺制作问题或者老化导致的放电的产生，应加强对电缆施工工艺的把控，严谨对于中间接头和终端头的制作。
