电力电缆局部放电–图谱的识别ppt课件
2
电力电缆局部放电 – 图谱的识别
如下是几个于现场活线局部放电测量到的放电图谱，其放电特征 类似外部放电，放电角度主要分布在0º~90º及180º~270º之间， 而且负半周放电比正半周放电还明显，放电量都在数百pC 之间， 当时只知道电缆头有明显的放电讯号，但实际上不清楚电缆头内 部的放电位置及放电形态。
4. 外部放电：安全间距不足 电缆头在安装定位时，常常有安全间距的问题出现，电缆头 施工说明书上通常会说明电缆头的相间及对地的最小安全间 距，但在施工上常常因安全间距不足而发生短路事故。通常 同相间的电缆头更容易被忽略，在普遍的认知下，同相位的 电位应该相等，不可能会有电位差，但是因电缆头一端是高 压导体，另ㄧ端是接地端，所以因外部阻抗分布不均匀，电 缆跟电缆之间就会有电位差出现，当此电位差大于空气的崩 溃电压时，空气会被解离而开始放电
电力电缆局部放电 – 图谱的识别
电缆头的内部构造，其中框线处是常见电缆头因施工不良造成 局部放电的位置， 1施工不良的情况是残留空气于电缆头里， 2施工人员清洁不当让杂质留于电缆头内， 3应力锥并未套至外半导处，造成应力锥失效的状态， 4外半导切割不完整
不管是任何一种瑕疵都会造成电缆头内部的介电常数分布不均， 并形成内部电位分布不均匀而造成内部的异常放电， 以下的案例将分类探讨不同瑕疵所造成的局部放电，并经由解 剖电缆头来验证活线局部放电测试的实用性，以及电缆头内部 1 的瑕疵与放电图谱间的关系。
5
电力电缆局部放电 – 图谱的识别
2. 应力锥未套入外半导
电缆终端处里头最重要的主要作用就是在电缆末端的电应力控 制，其次就是防水，若没有电缆头时，在电缆末端的遮蔽层跟 中心导体间会有很大的电场存在，然后会破坏电缆本身的绝缘， 而电缆头内高介电常数的应力锥就可以控制电应力不要集中在 遮蔽层上，让电力线平均分布在电缆末端，因此如果电缆头在 施工时未将应力锥套在外半导
电力电缆局部放电 – 图谱的识别
如下是几个于现场活线局部放电测量到的放电图谱，其放电特征 类似外部放电，放电角度主要分布在0º~90º及180º~270º之间， 而且负半周放电比正半周放电还明显，放电量都在数百pC 之间， 当时只知道电缆头有明显的放电讯号，但实际上不清楚电缆头内 部的放电位置及放电形态。
4. 外部放电：安全间距不足 电缆头在安装定位时，常常有安全间距的问题出现，电缆头 施工说明书上通常会说明电缆头的相间及对地的最小安全间 距，但在施工上常常因安全间距不足而发生短路事故。通常 同相间的电缆头更容易被忽略，在普遍的认知下，同相位的 电位应该相等，不可能会有电位差，但是因电缆头一端是高 压导体，另ㄧ端是接地端，所以因外部阻抗分布不均匀，电 缆跟电缆之间就会有电位差出现，当此电位差大于空气的崩 溃电压时，空气会被解离而开始放电
电力电缆局部放电 – 图谱的识别
电缆头的内部构造，其中框线处是常见电缆头因施工不良造成 局部放电的位置， 1施工不良的情况是残留空气于电缆头里， 2施工人员清洁不当让杂质留于电缆头内， 3应力锥并未套至外半导处，造成应力锥失效的状态， 4外半导切割不完整
不管是任何一种瑕疵都会造成电缆头内部的介电常数分布不均， 并形成内部电位分布不均匀而造成内部的异常放电， 以下的案例将分类探讨不同瑕疵所造成的局部放电，并经由解 剖电缆头来验证活线局部放电测试的实用性，以及电缆头内部 1 的瑕疵与放电图谱间的关系。
5
电力电缆局部放电 – 图谱的识别
2. 应力锥未套入外半导
电缆终端处里头最重要的主要作用就是在电缆末端的电应力控 制，其次就是防水，若没有电缆头时，在电缆末端的遮蔽层跟 中心导体间会有很大的电场存在，然后会破坏电缆本身的绝缘， 而电缆头内高介电常数的应力锥就可以控制电应力不要集中在 遮蔽层上，让电力线平均分布在电缆末端，因此如果电缆头在 施工时未将应力锥套在外半导
电力电缆局放在线检测课件ppt
电容分压器法
电容分压器监测
灵敏度取决于分压比：C1/(C1+C2)
高频脉冲电流法和电容分压器法较适合 现场使用。
电容分压器法灵敏度最高，且有利于故 障的定位。但其缺点是需要破坏电缆屏 蔽层，在连接盒上插入内电极等，在现 场实现还有一定困难。
感应传感器法：
– 原理：当电缆屏蔽由多股螺旋状带绕成时，局放电 流在屏蔽线上的电流可分为沿电缆和围绕电缆的分 量，切向电流产生轴向磁场，该磁力线在电缆外侧， 用线圈制成特高频传感器装在电缆外。

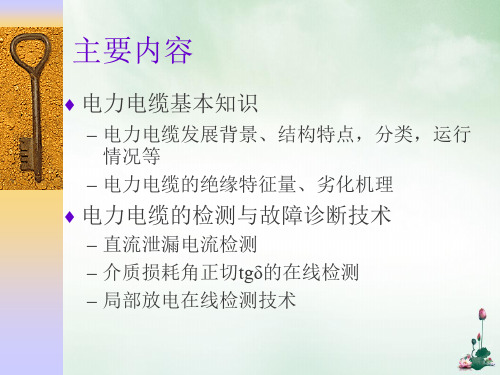

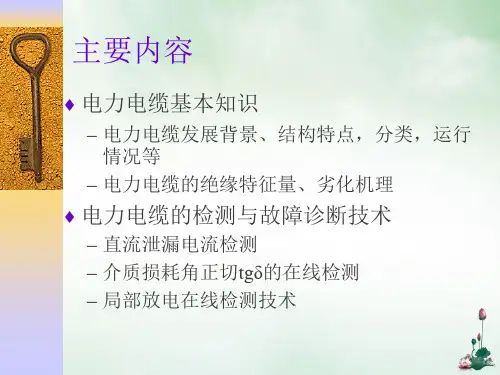

主要内容
电力电缆基本知识
– 电力电缆发展背景、结构特点，分类，运行 情况等
– 电力电缆的绝缘特征量、劣化机理
电力电缆的检测与故障诊断技术
– 直流泄漏电流检测 – 介质损耗角正切tgδ的在线检测 – 局部放电在线检测技术
电力电缆基本知识
背景 – 电力电缆主要用于发电厂、变电所、工矿企业 的动力引入/出线 – 过海、过江、过铁路等特殊部位，多采用电缆 – 20世纪80年代初，随着XLPE电缆的广泛应用， 电力电缆与GIS一起成为城网改造的两项重要举 措。
VHF检测系统组成及检测效果验证
VHF传感器与局部放电仪测试结果对比
电力电缆主要用于发电厂、变电所、工矿企业的动力引入/出线
试验时在真实电缆试品上人为设置各类常见的故障模型，用振荡波检测装置进行检测，将检测结果与预置故障源进行对比，从而判定
振荡波检测系统的有效性。
高频脉冲电流法和电容分压器法较适合现场使用。
– 电力电缆与架空线路相比，优点是受气候影响 小，节省空间、安全可靠、隐蔽耐用，但成本 较高
tanδ法：从电压互感器取电压，用电流传感
器测流经电缆绝缘的工频电流，通过装置测出 电缆绝缘的tanδ，此信息反映出绝缘缺陷的平 均程度。
开关柜局放带电检测技术(详细超值版) ppt课件
电波检测结果显示幅值12dB，超声波检测结果显示接近18dB），解体结果如下：
放电缺陷1
放电缺陷1
放电缺陷2
放电缺陷2
20
第三部分 现场应用案例与实验室研究 （一） 现场应用案例4
2010年4月28日，对某个电房内的开关柜进行状态检测，结果为局部放电超标（地 电波检测结果显示幅值10dB，超声波检测结果显示接近27dB），柜内检查如下：
检查仪器
第二部分 开关柜局放检测技术介绍
测试背景
逐个测试
仪器校准
记录环境
数据分析
横向比较法： 对同类设备的测试结果进行比较，若比其它同类设备的测试结果及现场背景值均 大时，就可以此来分析设备存在缺陷的可能性。 纵向比较法： 对同一设备不同时间的测试结果进行分析，从而比较分析得出设备的运行状况。
15
第二部分 开关柜局放检测技术介绍
18
第三部分 现场应用案例与实验室研究 （一） 现场应用案例2
2010年1月21日，对某个电房内的开关柜进行状态检测，结果为局部放电超标（地 电波检测结果显示幅值15dB，超声波检测结果显示接近16dB），解体结果如下：
19
第三部分 现场应用案例与实验室研究
（一） 现场应用案例3
2010年1月6日，对某个电房内的开关柜进行状态检测，结果为局部放电超标（地
1）半年至1年
面温度与环境温差≤。
1. 新设备投运后１周内完成。
2 红外检测 2）投运后
2）缺陷：通风孔温度>或柜体表 2. 缺陷应停电检查、处理。
3）必要时
面温度与环境温差>。
1）半年至1年 1）正常：相对值≤20dB。
3 地电波 2）投运后 2）异常：相对值>20dB。
局部放电带电检测技术简介
提高检测准确性与可靠性的研究
1 2 3
抗干扰技术研究
针对局部放电信号的干扰因素，研究有效的抗干 扰技术和信号处理算法，提高检测准确性和可靠 性。
放电模式识别
研究放电模式的分类和识别方法，实现放电类型 的自动判断和预警，为设备的故障诊断和预防性 维护提供支持。
长期稳定性研究
对局部放电带电检测技术的长期稳定性进行研究 和验证，确保监测数据的可靠性和准确性。
详细描述
超声波法利用局部放电时产生的超声波信号，通过超声波传 感器检测这些信号并转换为电信号进行进一步处理。这种方 法适用于设备内部的局部放电检测，不受电磁干扰的影响。
化学法
总结词
通过检测局部放电产生的化学物质来检测局部放电的方法。
详细描述
化学法利用局部放电时产生的化学物质，如气体或微粒，通过化学传感器检测这些物质的变化来检测局部放电。 这种方法在某些特定情况下具有较高的灵敏度，但受限于其响应速度和选择性。
THANK YOU
技术要求高
局部放电带电检测技术需要专业人员 进行操作和维护，对人员的技术要求 较高。
无法检测所有类型缺陷
尽管该技术能够检测到许多类型的绝 缘缺陷，但对于某些特定类型的缺陷 可能无法准确检测。
局限性与改进方向
抗干扰能力
需要进一步提高检测设备的抗干扰能力， 以确保准确检测局部放电信号。
标准化与互通性
推动相关标准的制定和实施，提高不 同设备之间的互通性和兼容性，降低
应用领域
广泛应用于电力、冶金、石油化 工等行业的电气设备绝缘监测。
局部放电的类型与特征
类型
根据放电的机理和特征，局部放电可 分为电晕放电、沿面放电、电弧放电 、悬浮放电等类型。
电力变压器的局部放电及测量23页PPT
u x u p
x
0
x0
l
u lc[tkg (lh x 0) tQ g x 0 h ]co (ls x h 0)
9
3. Test Procedure and Permissible Apparent Charge
5s
U1
U2
5min
30min
U1:pre-applied Voltage 预加电压 U2:measuring voltage 测量电压
Q co xsh
u n xC [ tg K ( l x h 0 ) tg x 0 ] c h o x 0 sh( 0 x x 0 )
C K
8
2. PD Propagation in Windings
Voltage response along the winding 沿绕组的电压响应
I and C while the two elements connected
e
in parallel
u L
e
Voltages across L and C while the two elements u connected in series
I c
uC
1
Review of Lecture 7
Detection circuits
Zm
Cx
e
Ck=Cx
o
Zd
A
Straight detection circuits
Zm
Cx1
Cx2
e
o
Zd1
Zd2
A
Balanced detection circuit
2
Review of Lecture 7
x
0
x0
l
u lc[tkg (lh x 0) tQ g x 0 h ]co (ls x h 0)
9
3. Test Procedure and Permissible Apparent Charge
5s
U1
U2
5min
30min
U1:pre-applied Voltage 预加电压 U2:measuring voltage 测量电压
Q co xsh
u n xC [ tg K ( l x h 0 ) tg x 0 ] c h o x 0 sh( 0 x x 0 )
C K
8
2. PD Propagation in Windings
Voltage response along the winding 沿绕组的电压响应
I and C while the two elements connected
e
in parallel
u L
e
Voltages across L and C while the two elements u connected in series
I c
uC
1
Review of Lecture 7
Detection circuits
Zm
Cx
e
Ck=Cx
o
Zd
A
Straight detection circuits
Zm
Cx1
Cx2
e
o
Zd1
Zd2
A
Balanced detection circuit
2
Review of Lecture 7
电缆线路局部放电缺陷检测典型案例和图谱库(第二版)
表 2-2 超高频局部放电诊断装置结果
相别
监测数据
结果
A相
具有明 显放电 特征
信号 采集处
表 2-3 频谱分析仪结果 频谱测试
特征描述
在 0～1.5GHz 频段
A相
存在高频信号成
分，且有时域特征
频域信号
时域信号
表 2-4 超声波局部放电探测仪结果
现象
位置（示意图）
在终端法兰盘与护层保护器的连接螺栓上听到 A 相有明显的噼啪声，幅值 17dB。B、C 相无明 显异常
a）距电缆终端 0.1 m
b）距电缆终端 1.5 m
图 1-3 局部放电系统的耦合信号
图 1-4 不同位置耦合的脉冲信号
2010 年 5 月 6 日，在某分界小室内的 10kV 电缆终端进行了普测，在距离 1-1 路进线电缆 0.5 m 和 1.0 m 处分别发现局部放电信号，测试结果如图 1-5 及图 1-6 所示。可见利用大尺径高频电流传感器，发现在 0.5 m 处存在局部放电相位 特征的放电波形，幅值为 190 mV，在 1.0 m 处存在具有局部放电相位特征的放 电波形，幅值为 120 mV；在距离电缆终端 1.0 m 处的局部放电信号相对于 0.5 m
利用局部放电测试系统，在实验电缆中心导体处注入图 1-1 的脉冲信号，此 传感器可直接套在电缆屏蔽层外提取泄漏出来的电磁波信号，在电缆中心导体处
注入脉冲信号，耦合到的信号如图 1-2 所示。
图 1-1 输入 5 ns 脉冲信号
图 1-2 输入 5 ns 脉冲信号响应信号
将传感器放置不同距离时耦合的脉冲信号如图 1-3 所示。距电缆终端不同距 离耦合的脉冲信号随其距离的增长而减小（见图 1-4），这样就可以判断放电是来 自开关柜内还是线路侧。
电力设备带电检测技术PPT课件
定义
电力设备带电检测技术是指在设备带电状态下，对设备的电气性能和运行状态 进行检测和诊断的技术。
特点
带电检测技术可以在设备不停运的情况下进行检测，避免了对生产和生活的影 响，同时也可以及时发现设备潜在的故障原理和方法
原理
通过各种传感器和测量仪器，对 电力设备的电压、电流、温度、 振动等参数进行测量和分析，从 而判断设备的运行状态。
详细描述
绝缘子带电检测主要通过测量绝缘子 的绝缘电阻、泄漏电流等技术参数， 评估其电气性能。同时，通过红外测 温等技术手段，可以发现绝缘子的发 热缺陷，预防事故发生。
04
带电检测技术在电力设备维护中的作
用
预防性维护
预防性维护是指在设备出现故障之前，通过定期或连续的检测来预测可能发生的 故障，从而采取相应的措施来预防故障的发生。带电检测技术可以对电力设备的 运行状态进行实时监测，及时发现潜在的故障隐患，为预防性维护提供有力支持 。
故障诊断和定位可以减少设备维修的时间和成本，提高设备的维修效率。通过快速定位故障位置，可 以避免对整个设备进行拆解和检查，减少维修时间和成本。同时，准确的故障诊断可以避免维修人员 盲目地进行维修工作，提高设备的维修质量和效率。
提高设备运行可靠性
带电检测技术可以对电力设备的运行状态进行实时监测，及 时发现设备的异常情况，避免设备在运行中出现故障。这种 技术可以提高设备的运行可靠性，减少设备故障对电力系统 的影响。
预防性维护可以降低设备故障率，提高设备的使用寿命，减少设备维修和更换的 成本。通过带电检测技术，可以提前发现设备的异常情况，及时采取措施进行维 修或更换，避免设备在运行中出现故障，影响电力系统的稳定性和可靠性。
故障诊断和定位
带电检测技术可以对电力设备的运行状态进行实时监测，通过分析设备的电气、机械和热等参数的变 化，对设备的故障进行诊断和定位。这种技术可以快速、准确地确定故障的位置和原因，为设备的维 修和更换提供依据。
电力设备带电检测技术是指在设备带电状态下，对设备的电气性能和运行状态 进行检测和诊断的技术。
特点
带电检测技术可以在设备不停运的情况下进行检测，避免了对生产和生活的影 响，同时也可以及时发现设备潜在的故障原理和方法
原理
通过各种传感器和测量仪器，对 电力设备的电压、电流、温度、 振动等参数进行测量和分析，从 而判断设备的运行状态。
详细描述
绝缘子带电检测主要通过测量绝缘子 的绝缘电阻、泄漏电流等技术参数， 评估其电气性能。同时，通过红外测 温等技术手段，可以发现绝缘子的发 热缺陷，预防事故发生。
04
带电检测技术在电力设备维护中的作
用
预防性维护
预防性维护是指在设备出现故障之前，通过定期或连续的检测来预测可能发生的 故障，从而采取相应的措施来预防故障的发生。带电检测技术可以对电力设备的 运行状态进行实时监测，及时发现潜在的故障隐患，为预防性维护提供有力支持 。
故障诊断和定位可以减少设备维修的时间和成本，提高设备的维修效率。通过快速定位故障位置，可 以避免对整个设备进行拆解和检查，减少维修时间和成本。同时，准确的故障诊断可以避免维修人员 盲目地进行维修工作，提高设备的维修质量和效率。
提高设备运行可靠性
带电检测技术可以对电力设备的运行状态进行实时监测，及 时发现设备的异常情况，避免设备在运行中出现故障。这种 技术可以提高设备的运行可靠性，减少设备故障对电力系统 的影响。
预防性维护可以降低设备故障率，提高设备的使用寿命，减少设备维修和更换的 成本。通过带电检测技术，可以提前发现设备的异常情况，及时采取措施进行维 修或更换，避免设备在运行中出现故障，影响电力系统的稳定性和可靠性。
故障诊断和定位
带电检测技术可以对电力设备的运行状态进行实时监测，通过分析设备的电气、机械和热等参数的变 化，对设备的故障进行诊断和定位。这种技术可以快速、准确地确定故障的位置和原因，为设备的维 修和更换提供依据。
电力电缆局部放电带电检测技术及其应用研究
电力电缆局部放电带电检测技术及其应用研究摘要：电力电缆在投入运行之后,会受到电、热、机械和化学等的因素影响而发生老化,从而影响其寿命。
经过了一定的使用年限之后,高压电缆的绝缘性能都会呈现不同程度的劣化。
电缆劣化主要表现在电缆绝缘电阻的下降,绝缘介质损耗的增加,泄露电流的增加,严重时会在绝缘劣化的部位产生局部放电。
电力电缆在发生局部放电时,会发出频带很宽的电信号,激发电磁波。
通过对运行中电缆局部放电信号的检测,可以实现对电力电缆绝缘状态的有效评估。
本文对电力电缆局部放电带电检测技术及其应用进行了研究。
关键词：电力电缆；局部放电；带电检测技术；应用前言电气设备检修技术的发展大致可以分为三个阶段，即故障检修，定期检修、状态检修。
状态检修是以可靠性为中心的检修，并逐步取代以往的定期预防性检修，它是根据设备的状态而执行的预防性作业。
状态检修通过对设备关键参数的测量来识别其已有的或潜在的劣化迹象，可在设备不停运的情况下对其进行状态评估。
这种策略不必对设备进行定期大修，提高了检修的针对性和有效性，能发现问题于萌芽状态，有效延长设备的使用寿命，合理降低设备运行维护费用。
目前，避雷器今电流和阻性电流的检测技术、容性设备介损和电容量的检测技术，变压器本体油中溶解气体，局部放电的监测技术以及输电线路的红外检测技术使用相对较为广泛。
随着电力电缆在城市电网建设中的普遍应用，对提高电力电缆检测手段的需求日益迫切，尤其是带电检测。
1电力电缆局放带电检测目前，局部放电检测被公认为是一种最有效的绝缘诊断方法。
带电检测应用中更是如此，目前大量运行的设备缺乏有效的检测手段而导则事故频发，电力电缆尤其如此。
近年来电力电缆在城市化建设中得到了大量的应用，但其绝缘状态检测缺乏有效的手段，国内外对电力电缆的局放带电检测做了大量的研究，目前已经取得了很好的成果。
电力电缆中发生局部放电时.其产生的脉冲为是单极性脉冲，上升时间很短。
并且脉冲宽度也很窄。
局部放电检测原理及一般试验技术课件
06
局部放电检测案例分析
案例一：GIS的局部放电检测
01
02
03
04
GIS（Gas-Insulated Substation）是一种高压电 气设备，其内部结构紧凑， 运行电压高，因此局部放电 检测对于保障GIS的安全运行
至关重要。
GIS的局部放电检测通常采用 电测法，通过测量GIS内部产 生的电信号来判断是否存在
局部放电检测原理及一般 试验技术课件
• 局部放电检测原理 • 局部放电检测方法 • 局部放电检测设备 • 局部放电试验技术 • 局部放电检测标准与规范 • 局部放电检测案例分析
01
局部放电检测原理
局部放电定义
局部放电是指在绝缘介质中，由于电 场的作用，在导体间或导体与介质间 产生的非常短暂的、局部的、非贯穿 性的电荷释放现象。
企业标准与规范
企业标准Q/GDW 1522006
这是国家电网公司制定的关于高压开关设备 局部放电检测的企业标准，适用于国家电网 公司系统内的高压开关设备的局部放电检测 。
企业规范Q/GDW 1532006
这是国家电网公司制定的关于高压电缆局部 放电检测的企业规范，适用于国家电网公司
系统内的高压电缆的局部放电检测。
这些带电粒子在电场作用下又会撞击更多的气体或液体分子，产生连锁反应，最终 导致局部放电。
局部放电的电气特征
局部放电的电气特征主要包括： 放电时产生的电流脉冲、电磁 波、声波等。
其中，电流脉冲是局部放电最 直接的表现形式，其大小和波 形取决于放电的类型和程度。
电磁波和声波可以通过专门的 传感器进行测量，是检测局部 放电的重要手段。
结果处理
对检测数据进行处理和分析，如计算放电强度、放电位置等，并评估 其对设备的影响。
带电检测培训(局部放电检测)
声波的传播与特高频不同，声波在固体和液体中以横波与纵波传播， 在空气中以纵波传播，传播的速度较慢，传播的衰减较大。
超声波测试的实质是测试振动。
二、超声波局部放电检测
巡检时，将超声波贴于GIS罐体的下部，或开关柜的前中、前下、后 上、后下、后下部，一米内一侧。
超声波检测对于开关柜或GIS内部的电晕放电、沿面放电、悬浮放电、 颗粒放电较敏感，对于内部的气隙放电不敏感（为什么），同时还可以检 测到PT磁致伸缩振动等信号。
2017
带电检测培训
一、特高频局部放电检测
电力设备内部发生局部放电时，会激发出数吉赫兹的电磁波，特 高频局部放电检测技术正是通过检测这种电磁波来实现局部放电检 测的。 高频频段：30-300MHz 特高频频段：300-3000MHz
1GHz特高频信号在GIS中传播衰减为3-5dB/km，所以特高频检测的 灵敏度较高。
特高频检测容易受到电晕放电干扰。
可以利用特高频进行定位。
可以识别故障类型。
一、特高频局部放电检测
将传感器依次放置在电缆接头处或GIS盆式绝缘子处，观测是否有 局部放电脉冲信号。
一、特高频局部放电检测
特高频干扰信号：
干扰类型
干扰特点
典型干扰波形
手机信号
波形相对固定，幅值稳定，没有工频相 关性，不具有相位特，通过检测特高频信号到达两个盆子的 时间差，就可以定位出故障源所在。
二、超声波局部放电检测
GIS或开关柜内设备产生局部放电时，不仅会激发特高频信号，还 会激发超声波（频率大于20kHz的声波）信号。通过检测超声波信 号，可以判断设备内部是否存在振动或局部放电。
雷达信号
波形有明显的具有周期特征的峰值点， 没有工频相关性，不具有相位特征
超声波测试的实质是测试振动。
二、超声波局部放电检测
巡检时，将超声波贴于GIS罐体的下部，或开关柜的前中、前下、后 上、后下、后下部，一米内一侧。
超声波检测对于开关柜或GIS内部的电晕放电、沿面放电、悬浮放电、 颗粒放电较敏感，对于内部的气隙放电不敏感（为什么），同时还可以检 测到PT磁致伸缩振动等信号。
2017
带电检测培训
一、特高频局部放电检测
电力设备内部发生局部放电时，会激发出数吉赫兹的电磁波，特 高频局部放电检测技术正是通过检测这种电磁波来实现局部放电检 测的。 高频频段：30-300MHz 特高频频段：300-3000MHz
1GHz特高频信号在GIS中传播衰减为3-5dB/km，所以特高频检测的 灵敏度较高。
特高频检测容易受到电晕放电干扰。
可以利用特高频进行定位。
可以识别故障类型。
一、特高频局部放电检测
将传感器依次放置在电缆接头处或GIS盆式绝缘子处，观测是否有 局部放电脉冲信号。
一、特高频局部放电检测
特高频干扰信号：
干扰类型
干扰特点
典型干扰波形
手机信号
波形相对固定，幅值稳定，没有工频相 关性，不具有相位特，通过检测特高频信号到达两个盆子的 时间差，就可以定位出故障源所在。
二、超声波局部放电检测
GIS或开关柜内设备产生局部放电时，不仅会激发特高频信号，还 会激发超声波（频率大于20kHz的声波）信号。通过检测超声波信 号，可以判断设备内部是否存在振动或局部放电。
雷达信号
波形有明显的具有周期特征的峰值点， 没有工频相关性，不具有相位特征
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海底电缆。 自容型：护套内部有压力的电缆。分自容式充油电缆
和充气电缆。
2019/8/26
电缆各种分类
（4）按电压等级分： 电力电缆都是按一定电压等级制造的。由于绝缘材料及
运行情况不同，使用不同电压等级的电缆。 我国电缆产品的电压等级有19种： 0.6/1kV、1/1kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、
2019/8/26
电力电缆优缺点
采用电力电缆的优点： 不易受周围环境何污染的影响；送电可靠性高；线间绝缘距 离小，占地少，无干扰电波；地下敷设时，不占地面和空间 既安全可靠，又不易暴露目标。 缺点：成本高，一次性投资费用较大；电缆线路不易变动与 分支；故障的寻测与维修较难，需要经过专门技术培训与训 练的技术人员或技工操作。 随着我国两网改造的完成，安全方便的地下动力电缆应用日 益广泛。但电缆一旦发生故障很难较快地寻测出故障点的 确切位置。不能及时排除故障、恢复供电，往往造成停电停 产的重大损失。所以如何用最快的速度、最低的维修成本恢 复供电是各供电部门在遇到电缆故障时的首要问题。
电流相对较小（即导体截面较小），电压范围较窄 （450/750~10KV），电缆线芯数较多，从2芯~61芯，甚至 更多。控制电缆还采用各种线芯结构、屏蔽等措施，来获 得满意的电磁兼容效果。
2019/8/26
电缆五大类
• 4、通讯电缆及光纤 随着近二十多年来，通讯行业的飞速发展，产品也有
惊人的发展速度。从过去的简单的电话电报线缆发展到几 千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆 等。 该类产品结构尺寸通常较小而均匀，制造精度要求高。
Байду номын сангаас
电缆五大类
• 2、电力电缆 （动力电缆） 电力电缆的主要特征是：是指传输电能的电缆，电力
电缆传输持续性电流，电压等级范围较宽（从1KV220KV）， 电流较大（导体截面较大）, 电缆线芯数较少，有单芯、3 芯、4芯（三相四线制），5芯（三相五线制）。在导体外 挤（绕）包绝缘层，如架空绝缘电缆，或几芯绞合（对应 电力系统的相线、零线和地线），如二芯以上架空绝缘电 缆，或再增加护套层，如塑料/橡套电线电缆。
产品主要用在发、配、输、变、供电线路中的强电电 能传输，通过的电流大（几十安培至几千安培）、电压高 （220V至500kV及以上）。
2019/8/26
电缆五大类
• 3、电气装备用电线电缆 （控制电缆） 该类产品主要特征是：品种规格繁多，应用范围广泛，
使用电压在1kV及以下较多，面对特殊场合不断衍生新的 产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、 防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/ 农用/矿用线缆、薄壁电线等。
交流电缆；直流电缆。
2019/8/26
电缆各种分类
（3）按结构特征分类： 统包型：缆芯成缆后，在外面包有统包绝缘，并置于
同一内护套中。 分相型：主要是分相屏蔽，一般用在10～35KV，有油
纸绝缘和塑料绝缘。 钢管型：电缆绝缘外有钢管护套。分钢管充油、充气
电缆和钢管油压式、气压式电缆。 扁平型：三芯电缆的外形呈扁平型，一般用于大长度
8.7/15kV、12/15kV、12/20kV、18/30kV、21/35kV、26/35kV、 36/63kV、48/63 kV、64/110kV、127/220kV、190/330kV、 290/500kV。
2019/8/26
电缆各种分类
（5）按导体标称截面积分类： 电力电缆的导体是按一定等级的标称截面积制造的。
电力电缆局部放电带电检测 技术介绍
目录
CONTENTS
电缆基本知识 Ⅰ 电缆局部放电 Ⅱ
Ⅲ 检测设备 Ⅳ 检测案例
2019/8/26
电缆基本知识
• 电缆五大类 • 电力电缆优缺点 • 电缆各种分类 • 电缆命名规则 • 电力电缆的结构 • 电力电缆相关试验 • 电力电缆相关试验仪器 • 单芯电力电缆介绍
2019/8/26
电缆五大类
• 电缆分为五大类： 1.电力裸电线及裸导体制品 裸电线、裸导体的主要特征是：纯的导体金属，无绝 缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等； 加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/ 紧压绞合等；产品主要用在城郊、农村、用户主线、开关 柜等。
2019/8/26
我国电力电缆标称截面积系列为：1.5mm²、2.5 mm²、4 mm²、 6 mm²、10 mm²、16 mm²、25 mm²、35 mm²、50 mm²、70 mm²、95 mm²、120 mm²、150 mm²、185 mm²、240 mm²、 300 mm²、400 mm²、500 mm²、630 mm²、800 mm²、1000 mm²、1200 mm²、1400 mm²、1600 mm²、1800 mm²、2000 mm² 共26种。根据用户的负载大小和载流量可以方便地从上 列系列中选用合适的截面积电缆。
• 5、电磁线（绕组线） 主要用于各种电机、仪器仪表等。 电线电缆的衍生/新产品
2019/8/26
电力电缆优缺点
电力的传输一般有架空线路和电缆线路两种。 选择电缆线路的原因： 1、在城镇市区人口稠密的地方，大型工厂、发电厂、交通 拥挤区、电网交叉区等处，为了占地少、安全可靠、减少电 网对交通运输及城市建设的影响而采用埋地动力电缆。 2、在严重的污染区，为了提高输送电能的可靠性而采用电 缆。 3、对于大跨度、不宜架设过江、河架空线路的而采用电缆。 4、为了避免架空线对船舶通航或无线电干扰而采用电缆。 5、有些国防与军事工程，为了避免暴露目标而采用电缆。 6、为了城市建筑与美观的需要而采用电缆。
2019/8/26
电缆各种分类
1．电力电缆的种类与特征 电力电缆按绝缘材料、电能形式、结构特征、电压等
级、导体标称截面积、导体芯数及安装环境等有以下分类； （1）按绝缘材料分类：
油纸绝缘：黏性浸渍纸绝缘（统包型、分相屏蔽型）； 不滴流浸渍纸绝缘（统包型、分相屏蔽型）；有油压、油浸 渍纸绝缘（自容式充油电缆、钢管充油电缆）；有气压黏性 浸渍纸绝缘（自容式充气电缆、钢管充气电缆）。 塑料电缆：聚氯乙烯电缆；聚乙烯电缆；交联聚乙烯电缆； 橡皮电缆：乙丙橡胶电缆；丁基橡皮电缆； （2）按传输电能分类：
和充气电缆。
2019/8/26
电缆各种分类
（4）按电压等级分： 电力电缆都是按一定电压等级制造的。由于绝缘材料及
运行情况不同，使用不同电压等级的电缆。 我国电缆产品的电压等级有19种： 0.6/1kV、1/1kV、3.6/6kV、6/6kV、6/10kV、8.7/10kV、
2019/8/26
电力电缆优缺点
采用电力电缆的优点： 不易受周围环境何污染的影响；送电可靠性高；线间绝缘距 离小，占地少，无干扰电波；地下敷设时，不占地面和空间 既安全可靠，又不易暴露目标。 缺点：成本高，一次性投资费用较大；电缆线路不易变动与 分支；故障的寻测与维修较难，需要经过专门技术培训与训 练的技术人员或技工操作。 随着我国两网改造的完成，安全方便的地下动力电缆应用日 益广泛。但电缆一旦发生故障很难较快地寻测出故障点的 确切位置。不能及时排除故障、恢复供电，往往造成停电停 产的重大损失。所以如何用最快的速度、最低的维修成本恢 复供电是各供电部门在遇到电缆故障时的首要问题。
电流相对较小（即导体截面较小），电压范围较窄 （450/750~10KV），电缆线芯数较多，从2芯~61芯，甚至 更多。控制电缆还采用各种线芯结构、屏蔽等措施，来获 得满意的电磁兼容效果。
2019/8/26
电缆五大类
• 4、通讯电缆及光纤 随着近二十多年来，通讯行业的飞速发展，产品也有
惊人的发展速度。从过去的简单的电话电报线缆发展到几 千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆 等。 该类产品结构尺寸通常较小而均匀，制造精度要求高。
Байду номын сангаас
电缆五大类
• 2、电力电缆 （动力电缆） 电力电缆的主要特征是：是指传输电能的电缆，电力
电缆传输持续性电流，电压等级范围较宽（从1KV220KV）， 电流较大（导体截面较大）, 电缆线芯数较少，有单芯、3 芯、4芯（三相四线制），5芯（三相五线制）。在导体外 挤（绕）包绝缘层，如架空绝缘电缆，或几芯绞合（对应 电力系统的相线、零线和地线），如二芯以上架空绝缘电 缆，或再增加护套层，如塑料/橡套电线电缆。
产品主要用在发、配、输、变、供电线路中的强电电 能传输，通过的电流大（几十安培至几千安培）、电压高 （220V至500kV及以上）。
2019/8/26
电缆五大类
• 3、电气装备用电线电缆 （控制电缆） 该类产品主要特征是：品种规格繁多，应用范围广泛，
使用电压在1kV及以下较多，面对特殊场合不断衍生新的 产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、 防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/ 农用/矿用线缆、薄壁电线等。
交流电缆；直流电缆。
2019/8/26
电缆各种分类
（3）按结构特征分类： 统包型：缆芯成缆后，在外面包有统包绝缘，并置于
同一内护套中。 分相型：主要是分相屏蔽，一般用在10～35KV，有油
纸绝缘和塑料绝缘。 钢管型：电缆绝缘外有钢管护套。分钢管充油、充气
电缆和钢管油压式、气压式电缆。 扁平型：三芯电缆的外形呈扁平型，一般用于大长度
8.7/15kV、12/15kV、12/20kV、18/30kV、21/35kV、26/35kV、 36/63kV、48/63 kV、64/110kV、127/220kV、190/330kV、 290/500kV。
2019/8/26
电缆各种分类
（5）按导体标称截面积分类： 电力电缆的导体是按一定等级的标称截面积制造的。
电力电缆局部放电带电检测 技术介绍
目录
CONTENTS
电缆基本知识 Ⅰ 电缆局部放电 Ⅱ
Ⅲ 检测设备 Ⅳ 检测案例
2019/8/26
电缆基本知识
• 电缆五大类 • 电力电缆优缺点 • 电缆各种分类 • 电缆命名规则 • 电力电缆的结构 • 电力电缆相关试验 • 电力电缆相关试验仪器 • 单芯电力电缆介绍
2019/8/26
电缆五大类
• 电缆分为五大类： 1.电力裸电线及裸导体制品 裸电线、裸导体的主要特征是：纯的导体金属，无绝 缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等； 加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/ 紧压绞合等；产品主要用在城郊、农村、用户主线、开关 柜等。
2019/8/26
我国电力电缆标称截面积系列为：1.5mm²、2.5 mm²、4 mm²、 6 mm²、10 mm²、16 mm²、25 mm²、35 mm²、50 mm²、70 mm²、95 mm²、120 mm²、150 mm²、185 mm²、240 mm²、 300 mm²、400 mm²、500 mm²、630 mm²、800 mm²、1000 mm²、1200 mm²、1400 mm²、1600 mm²、1800 mm²、2000 mm² 共26种。根据用户的负载大小和载流量可以方便地从上 列系列中选用合适的截面积电缆。
• 5、电磁线（绕组线） 主要用于各种电机、仪器仪表等。 电线电缆的衍生/新产品
2019/8/26
电力电缆优缺点
电力的传输一般有架空线路和电缆线路两种。 选择电缆线路的原因： 1、在城镇市区人口稠密的地方，大型工厂、发电厂、交通 拥挤区、电网交叉区等处，为了占地少、安全可靠、减少电 网对交通运输及城市建设的影响而采用埋地动力电缆。 2、在严重的污染区，为了提高输送电能的可靠性而采用电 缆。 3、对于大跨度、不宜架设过江、河架空线路的而采用电缆。 4、为了避免架空线对船舶通航或无线电干扰而采用电缆。 5、有些国防与军事工程，为了避免暴露目标而采用电缆。 6、为了城市建筑与美观的需要而采用电缆。
2019/8/26
电缆各种分类
1．电力电缆的种类与特征 电力电缆按绝缘材料、电能形式、结构特征、电压等
级、导体标称截面积、导体芯数及安装环境等有以下分类； （1）按绝缘材料分类：
油纸绝缘：黏性浸渍纸绝缘（统包型、分相屏蔽型）； 不滴流浸渍纸绝缘（统包型、分相屏蔽型）；有油压、油浸 渍纸绝缘（自容式充油电缆、钢管充油电缆）；有气压黏性 浸渍纸绝缘（自容式充气电缆、钢管充气电缆）。 塑料电缆：聚氯乙烯电缆；聚乙烯电缆；交联聚乙烯电缆； 橡皮电缆：乙丙橡胶电缆；丁基橡皮电缆； （2）按传输电能分类：
