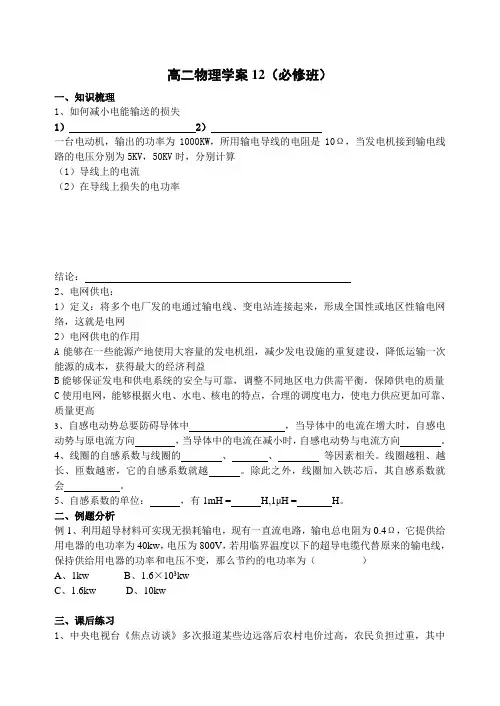

高二物理学案12（必修班）一、知识梳理1、如何减小电能输送的损失1） 2）一台电动机，输出的功率为1000KW，所用输电导线的电阻是10Ω，当发电机接到输电线路的电压分别为5KV，50KV时，分别计算（1）导线上的电流（2）在导线上损失的电功率结论：2、电网供电：1）定义：将多个电厂发的电通过输电线、变电站连接起来，形成全国性或地区性输电网络，这就是电网2）电网供电的作用A能够在一些能源产地使用大容量的发电机组，减少发电设施的重复建设，降低运输一次能源的成本，获得最大的经济利益B能够保证发电和供电系统的安全与可靠，调整不同地区电力供需平衡，保障供电的质量C使用电网，能够根据火电、水电、核电的特点，合理的调度电力，使电力供应更加可靠、质量更高3、自感电动势总要防碍导体中，当导体中的电流在增大时，自感电动势与原电流方向，当导体中的电流在减小时，自感电动势与电流方向。
4、线圈的自感系数与线圈的、、等因素相关。
线圈越粗、越长、匝数越密，它的自感系数就越。
除此之外，线圈加入铁芯后，其自感系数就会。
5、自感系数的单位：，有1mH = H,1μH = H。
二、例题分析例1、利用超导材料可实现无损耗输电，现有一直流电路，输电总电阻为0.4Ω，它提供给用电器的电功率为40kw，电压为800V，若用临界温度以下的超导电缆代替原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为（）A、1kwB、1.6×103kwC、1.6kwD、10kw三、课后练习1、中央电视台《焦点访谈》多次报道某些边远落后农村电价过高，农民负担过重，其中客观原因是电网陈旧老化，近来实行农村电网改造，为了减少选距离输电的损耗而降低电费价格，可采取的措施有（）A、提高输送功率B、增大输送电流C、提高输送的电压D、减小输电导线的横截面积2、远距离输电中，发电厂输送的是功率相同，如果分别采用输电电压为U1=110Kv输电和输电电压主U2=330Kv输电，则两种情况中，输电线上通过的电流之比I1；I2等于（）A、1/1 B、3/1 C、1/3 D、9/13、线圈的自感系数大小的下列说法中，正确的是（）A、通过线圈的电流越大，自感系数也越大B、线圈中的电流变化越快，自感系数也越大C、插有铁芯时线圈的自感系数会变大D、线圈的自感系数与电流的大小、电流变化的快慢、是否有铁芯等都无关4、水电站向小山村输电，输送电功率为50kw，若以1100V送电，线路上电功率损失10kw，若以3300v送电，线路上电功率损失可降至多少千瓦？。
高二物理远距离输电试题答案及解析1. 如图为远距离高压输电的示意图．关于远距离输电，下列表述不正确的是( )．A ．增加输电导线的横截面积有利于减少输电过程中的电能损失B ．高压输电是通过减小输电电流来减小电路的发热损耗的C ．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小D ．高压输电必须综合考虑各种因素，不一定是电压越高越好【答案】 C【解析】试题分析:增加输电导线的横截面积能减小电阻，根据输电过程中的电功率P 耗=I 2R ，减小电阻，有利于减少输电过程中的电能损失．故A 正确；根据P=UI 知，输电电压越高，输电电流越小，高压输电是通过减小输电电流来减少电路的发热损耗．故B 正确；输送的电功率越大，则输电线上流过的电流越大，输电过程中的电能损失越大．故C 错误．高压输电必须综合考虑各种因素，电压过高时，感抗和容抗影响较大，不一定是电压越高越好．故D 正确． 【考点】电能的输送．2. 远距离输送交流电都采用高电压输电，我国正在研究比330kV 高得多的电压进行输电，采用高压输电的优点是可减小输电线上能量损失，则在输入功率不变时，使输电电压提高为原来的10倍，输电线上损失的电能将降为原来的 。
【答案】0.01【解析】在输入功率不变，由P=UI ，得I=P/U ，电压提高10倍，则电流减少为原来的，再由P 损=I 2R ，可得P 损将降为原来的，即0.01。
【考点】远距离输电3. 在远距离输电时，要考虑尽量减少输电线上的功率损失．有一个坑口电站，输送的电功率为P ＝500 kW ，当使用U ＝5 kV 的电压输电时，测得安装在输电线路起点和终点处的两只电度表一昼夜示数相差4 800度．求：(1)这时的输电效率η和输电线的总电阻r .(2)若想使输电效率提高到98%，又不改变输电线，那么电站应使用多高的电压向外输电？ 【答案】（1）r ＝20 Ω（2）U ′＝22.4 kV【解析】(1)由于输送功率为P ＝500 kW ，一昼夜输送电能E ＝Pt ＝12 000度，终点得到的电能E ′＝7 200度，因此效率η＝60%.输电线上的电流可由I ＝P /U 计算，为I ＝100 A ，而输电线损耗功率可由P r ＝I 2r 计算，其中P r ＝4 800/24 kW ＝200 kW ，因此可求得r ＝20 Ω. (2)输电线上损耗功率P r ＝()2r ∝，原来P r ＝200 kW ，现在要求P r ′＝10 kW ，计算可得输电电压应调节为U ′＝22.4 kV. 【考点】远距离输电．点评：输电线上的损失功率与其电流的平方成正比，而与输电线两端的电压的平方成反比．4. 电厂发电机的输出电压250V ，输出功率为10kW ，在进行远距离输电时，输电线总电阻为5Ω，则A ．直接输电，用户两端的电压只有50VB ．若要求用户两端的电压为220V ，则应配备原、副线圈匝数比为1：4 （发电厂）和5：1（用户端）的变压器C．若要求输电线损耗的功率仅为总功率的5%，升压变压器原、副线圈匝数比为1：4D．若用10000V的高压输电，输电线的损耗功率仅为总功率的0.05%【答案】ACD【解析】电厂发电机的输出电压250V，输出功率为10kW，输电电流为40A，则导线书号电压为U=IR=200V，所以用户两端的电压只有50V，A对；原、副线圈匝数比为1：4 （发电厂），则电压提升到1000V同时减为10A，则导线电压损耗为50V，用户端输入变压器电压为950V，要想得到220V，线圈匝数比为95:22，所以B错。
