数控车床编程实例资料 共58页

第五节数控铣床编程实例（参考程序请看超级链接)实例一毛坯为70㎜×70㎜×１8㎜板材，六面已粗加工过,要求数控铣出如图3-23所示的槽，工件材料为4５钢。

1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线１)以已加工过的底面为定位基准，用通用台虎钳夹紧工件前后两侧面,台虎钳固定于铣床工作台上。

ﻫ２)工步顺序ﻫ①铣刀先走两个圆轨迹,再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。

②每次切深为2㎜，分二次加工完。

ﻫ２.选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。

故选用XKN7１25型数控立式铣床。

3．选择刀具现采用φ10㎜的平底立铣刀,定义为T０1，并把该刀具的直径输入刀具参数表中。

ﻫ4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定,详见加工程序。

5．确定工件坐标系和对刀点ﻫ在XＯＹ平面内确定以工件中心为工件原点，Ｚ方向以工件表面为工件原点,建立工件坐标系,如图2-23所示。

采用手动对刀方法(操作与前面介绍的数控铣床对刀方法相同）把点O作为对刀点。

6.编写程序ﻫ按该机床规定的指令代码和程序段格式,把加工零件的全部工艺过程编写成程序清单。

ﻫ考虑到加工图示的槽，深为4㎜,每次切深为2㎜，分二次加工完,则为编程方便,同时减少指令条数,可采用子程序。

该工件的加工程序如下(该程序用于XKN7１25铣床)：N001０G00 Z2 S800 T1 Ｍ03ﻫＮ0020 X1５ Y0 M0８Ｎ0０30 G20 N01 P1．-２ ;调一次子程序，槽深为2㎜ﻫN0０4０ G2０Ｎ０１P1.-４；再调一次子程序,槽深为４㎜ﻫN00５0 G0１ Z２ M０9ﻫN０060 G０0 X０Y0 Z１５0N０07０ M０2 ;主程序结束Ｎ001０Ｇ22 N01 ;子程序开始ﻫN0020 Ｇ０１ ZP1 F80ﻫＮ0０3０ G０3 X15 Ｙ0 Ｉ-1５ J0ﻫN0040 Ｇ0１ X2０ﻫＮ0050 G０３Ｘ20 ＹO I-2０ J0N00６０ G41 G0１X25 Y１5 ；左刀补铣四角倒圆的正方形ﻫＮ007０ G03 Ｘ１5 Y25 I-10 J0ﻫN0080 G01 X-1５N0０９0 G03 X－２５ Y１5 Ｉ0 J-10N01００ G０1 Y-1５N0１１０ G03 X-１５Y-25 I１０ J0N0120 G0１ X１５N０130 G0３X25 Y-15 I０ J10ﻫＮ0140 G01 Ｙ0N015０Ｇ4０ G0１Ｘ1５ Y0 ；左刀补取消N0160 G24 ；主程序结束实例二毛坯为120㎜×6０㎜×１0㎜板材，5㎜深的外轮廓已粗加工过，周边留2㎜余量,要求加工出如图2-２4所示的外轮廓及φ2０㎜的孔。

半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8园弧段）N3 U3.215 W-39.877 R60 （加工R60园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）直线插补指令编程图3.3.5 G01编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z轴2mm处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）车床编程实例三圆弧插补指令编程%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15圆弧段）N6 G02 X26 Z-31 R5 （加工R5圆弧段）N7 G01 Z-40 （加工Φ26外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03编程实例倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3圆角）N50 U39 W-14 C3 （倒边长为3等腰直角）N60 W-34 （加工Φ65外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26外圆）N60 G02 U30 W-15 R15 RL=3（加工R15圆弧，并倒边长为4的直角）N70 G01 Z-70 （加工Φ56外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ '=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X轴方向快退）N6 Z101.5 （Z轴方向快退到螺纹起点处）N7 X28.6 （X轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X轴方向快退）N10 Z101.5 （Z轴方向快退到螺纹起点处）N11 X28.2 （X轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X轴方向快退）N14 Z101.5 （Z轴方向快退到螺纹起点处）N15 U-11.96 （X轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）恒线速度功能编程图3.3.14 恒线速度编程实例%3314N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15圆弧段）N7 G02 X26 Z-31 R5 （加工R5圆弧段）N8 G01 Z-40 （加工Φ26外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80切削循环编程实例G81指令编程(点画线代表毛坯)图3.3.20 G81切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82切削循环编程实例车床编程实例十一外径粗加工复合循环编制图3.3.27所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。

数控车床编程实例大全数控车床作为现代制造业中不可或缺的设备，其编程技术的掌握对于实现高效、精确的加工至关重要。

以下将为您呈现一系列丰富多样的数控车床编程实例，帮助您更好地理解和应用这一技术。

一、简单轴类零件加工编程实例假设我们要加工一个直径为 50mm，长度为 100mm 的圆柱轴。

程序如下：｀｀｀O0001 （程序名）G99 （每转进给）M03 S800 （主轴正转，转速 800r/min）T0101 （调用 1 号刀具，1 号刀补）G00 X52、 Z2、（快速定位到起刀点）G71 U2、 R1、（粗车循环，每次切削深度 2mm，退刀量 1mm）G71 P10 Q20 U05 W01 F02 （粗车循环的起始和结束程序段号，X 方向精车余量 05mm，Z 方向精车余量 01mm，进给速度 02mm/r）N10 G00 X18、（粗车轮廓起始段）G01 Z0 F01 （直线进给到圆柱端面）X50、 Z-100、（车削圆柱面）N20 Z-120、（粗车轮廓结束段）G70 P10 Q20 （精车循环）G00 X100、 Z100、（快速退刀）M30 （程序结束）｀｀｀在这个实例中，我们首先通过 G71 粗车循环去除大部分余量，然后使用 G70 精车循环进行精加工，以获得较高的表面质量和尺寸精度。

二、螺纹加工编程实例要加工一个 M30×2 的外螺纹，螺纹长度为 30mm。

程序如下：｀｀｀O0002G99M03 S600T0202G00 X32、 Z5、G92 X29、 Z-30、 F2、（螺纹切削循环，螺距 2mm）X285X28、X278G00 X100、 Z100、M30｀｀｀螺纹加工时，通过多次切削逐渐逼近最终尺寸，以保证螺纹的精度和质量。

三、复杂轮廓零件加工编程实例以一个具有台阶、圆弧和倒角的复杂轴为例。

｀｀｀O0003G99M03 S1000T0303G00 X60、 Z2、G73 U10、 W10、 R5 （仿形粗车循环，切削余量和退刀量）G73 P40 Q70 U05 W01 F02N40 G00 X0G01 Z0 F01G03 X20、 Z-10、 R10、（圆弧加工）G01 Z-20、X30、 Z-30、Z-50、X40、 Z-60、X50、 Z-70、N70 Z-80、G70 P40 Q70 （精车循环）G00 X100、 Z100、M30｀｀｀在这个实例中，G73 仿形粗车循环适用于复杂轮廓的粗加工，能够高效地去除余量。

数控车床编程实例(KND系统)如图所示：一、分析：该零件为国家职业技能数控车床中级工要求图纸，其中材料为45钢，毛坯为Φ32×85mm，下面的编写的数控编程在北京凯恩帝数控车床（KND-1TBⅡ）中加工，所用的刀具为1#刀：外园车刀、2#刀：切槽车刀(3mm刀宽)、3#刀：螺纹车刀。

下面是学生编写的加工程序：//先加工零件左端边表面O0001M3 S900 T0101G0 X35 Z5G71 U0.5 R2G71 P10 Q20 U0.5 F100G1 Z0 F80X20 Z-2Z-25G2 X30 Z-30 R5N20 G1 Z-41G70 P10 Q20G0 100 Z100T0100M30----------------------------//加工零件右端边表面O0002M3 S900 T0101G0 X35 Z5G71 U0.5 R2G71 P10 Q20 U0.5 F10 N10 G0 X16 S1200G1 Z0 F80G1 X20 Z-2Z-20N20 G1 X30 Z-40G0 X100 Z100G0 X25 Z-20G1 X16 F20G1 X25 F100W1X16 F20X25 F100G0 X100 Z100S500 T0303G0 X25 Z5G92 X19.8 Z-20 F2X19.3X18.8X18.4X18X17.0X17.4G0 X100 Z100T0300M30数控车床编程实例如图所示：一、分析：该零件为国家职业技能数控车床中级工要求图纸，其中材料为45钢，毛坯为Φ40×120mm，下面的编写的数控编程在北京凯恩帝数控车床（KND-1TBⅡ）中加工，所用的刀具为1#刀：外园车刀、2#刀：切槽车刀(3mm刀宽)、3#刀：螺纹车刀。

下面是学生编写的加工程序：//先加工零件左端边表面O1234M03 S650 T0101 //外园车刀G0 X40 Z5G71 U0.75 R2G71 P10 Q20 U0.5 F120N10 G0 X0 S1200G1 Z0 F80G3 X30 Z-15 R15G1 Z-46X32X34 Z-47Z-51X36X38 Z-52N20 Z-63G70 P10 Q20G0 X100 Z100T0202G0 X35 Z-29 S500G1 X26 F40X35 F100W1X26 F40X35 F100Z-29X26 F40X35 F100W1X26 F40X35 F100G0 X100 Z100T0200M30----------------------------//加工零件右端边表面O2345M03 S650 T0101G0 X40 Z5G71 U0.75 R2G71 P10 Q20 U0.5 F120N10 G0 X16 S1200G1 Z0 F80G1 X19.75 Z-2Z-24X24Z-34.74G2 X31 Z-44.37 R15N20 G3 X38 Z-54 R15G70 P10 Q20G0 X100 Z100T0202 // 3mm的切槽车刀G0 X35 Z-14 S600G1 X16 F40X35 F100W1X16 F40X35 F100G0 X100 Z100T0303 //螺纹车刀G0 X30 Z5 S600G92 X19.4 Z-24 F2.5X19X18.5X18X17.5X17X16.8X16.75G0 X100 Z100T0300M30数控车床编程实例(华兴系统)例一.图示如下零件材料:黄铜, 毛坯:锻件, 单边余量约1mm,螺纹为公制直螺纹，螺距1.5mm1#刀：内孔刀；2#刀：割槽刀(刀宽为槽宽3mm)；3#刀：螺纹刀刀具起始点为(X100,Z50);N0010 M03 S1500N0020 G00 X100 Z50N0030 T1N0040 G00 X30N0050 G00 Z0N0060 G01 X55 F150 (加工端面)N0070 G01 X39.5N0080 G01 X36.5 Z-1.5 (倒角1.5×45)N0090 G01 Z-26 (车削内孔φ38)N0100 G03 X30 Z-30 R4 F100 (车削内圆弧R4) N0110 G01 Z-37 (车削内孔φ30)N0120 G00 X28 (X向退刀)N0130 G00 Z50 (Z向退刀)N0140 T2 (换内孔刀割槽)N0150 G00 X35 (快速进刀)N0160 G00 Z-18 (快速进刀)N0170 G01 X44 F150 (割槽)N0180 G00 X36 (快速退刀)N0190 G00 Z50 (快速退刀)N0200 T3 (换螺纹刀加工螺纹)N0210 S700N0220 G00 X36.5 Z2 (快速进刀)N0230 G86 Z-16 K1.5 I-4 R2 L4 (加工螺纹)N0240 G00 X100 Z80N0250 M05N0260 T1N0270 G00 X100 Z50N0280 M02----------------------------------------------------------------例二.图示如下零件材料:45#, 毛坯:锻件, 单边余量约1mm,螺纹为英制锥螺纹，螺距每英寸14牙，1#刀：外圆刀, 2#刀：外螺纹刀刀具起始点为(X100,Z160)N0010 M03 S1000N0020 M08N0030 G00 X100 Z160N0040 T1N0050 G00 X44 Z30.2 (快速进刀)N0060 G01 X30 F120 (粗车端面)N0070 G00 Z107 (快速退刀)N0080 G00 X18.4 (快速进刀)N0090 G01 Z104 F120 (慢速进刀)N0100 G01 X20.4 Z84 (粗车外锥, 直径余量0.4) N0110 G01 Z34 (粗车外圆φ20)N0120 G02 X28 Z30.2 R3.8 F80 (粗车R4)N0130 G01 X40.2 F120 (粗车端面)N0140 G01 Z10 (粗车外圆φ40)N0150 G00 Z104 (快速退刀)N0160 S1500N0170 G00 X24 (快速进刀)N0180 G01 X10 F120 (精车端面)N0190 G01 X15N0200 G01 X18 Z102.5 (倒角1.5×45)N0210 G01 X20 Z84 (精车锥度)N0220 G01 Z34 (精车外圆φ20)N0230 G02 X28 Z30 R4 F80 (精车R4)N0240 G01 X40 F120 (精车端面)N0250 G01 Z10 (精车外圆φ40)N0260 G00 X100 Z160 (快速退刀)N0270 T2 (换螺纹刀加工螺纹)N0280 S700N0290 G00 X17.8 Z106 (快速进刀)N0300 G87 X20 Z84 K14 I4 R1.96 L8 (车削锥度螺纹)N0310 G00 X100 Z160N0320 M05N0330 M09N0340 T1N0350 G00 X100 Z160N0360 M02----------------------------------------------------例三.下图所示零件，共用三把刀具，1#刀：为90°外圆刀，2#刀：5mm切槽刀（5mm），3#刀：60°螺纹刀毛坯尺寸φ60χ150，材料：铝。

数控车床编程100例问题描述数控车床编程是数控机床中非常重要的一环。

掌握好数控车床编程，能够提高生产效率，降低管理成本。

本文将为大家提供100个数控车床编程的例子，涵盖常见的加工操作，帮助读者更好地了解数控车床编程的实操技巧。

例子列表1. 钻孔操作G90 G54 G0 X100. Y200.G43 H1 Z10.M3 S1000.G81 R3. Z-10. F200.G80这个例子展示了如何在坐标系（G54）下，以坐标（100, 200）为起点进行钻孔操作。

首先将Z轴移动到10mm的位置，然后以200mm/min的速度迅速下钻到10mm深度，最后返回到初始位置。

2. 铣削操作G90 G54 G0 X50. Y100.G43 H2 Z5.M3 S2000.G1 Z-5. F500.G1 X100. Y100. Z-10. F100.G1 X100. Y50. Z-10. F100.G1 X50. Y50. Z-10. F100.G1 X50. Y100. Z-10. F100.G80这个例子展示了如何在坐标系（G54）下，以坐标（50, 100）为起点进行铣削操作。

首先将Z轴移动到5mm的位置，然后以500mm/min的速度迅速下降到5mm深度。

接下来，以100mm/min的速度沿着指定的路径进行线性铣削，即依次经过（100, 100）、（100, 50）、（50, 50）和（50, 100）四个点。

最后回到起始位置。

3. 螺纹加工操作G90 G54 G0 X50. Y50.G43 H3 Z5.M3 S1500.G76 P010060 Q1500 R1.这个例子展示了如何在坐标系（G54）下，以坐标（50, 50）为起点进行螺纹加工操作。

首先将Z轴移动到5mm的位置，然后以1500mm/min的速度以1mm 的进给量、600mm的主轴速度进行螺纹加工。

加工完成后，返回初始位置。

4. 镗孔操作G90 G54 G0 X150. Y100.G43 H4 Z5.M3 S500.G78 X150. Y100. Z-20. F200.这个例子展示了如何在坐标系（G54）下，以坐标（150, 100）为起点进行镗孔操作。

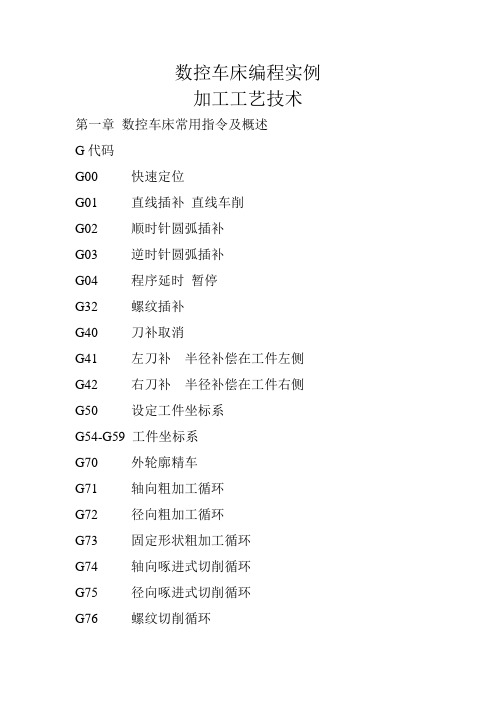

数控车床编程实例加工工艺技术第一章数控车床常用指令及概述G代码G00 快速定位G01 直线插补直线车削G02 顺时针圆弧插补G03 逆时针圆弧插补G04 程序延时暂停G32 螺纹插补G40 刀补取消G41 左刀补半径补偿在工件左侧G42 右刀补半径补偿在工件右侧G50 设定工件坐标系G54-G59 工件坐标系G70 外轮廓精车G71 轴向粗加工循环G72 径向粗加工循环G73 固定形状粗加工循环G74 轴向啄进式切削循环G75 径向啄进式切削循环G76 螺纹切削循环G83 钻孔循环G84 切槽循环G90 轴向外圆粗车循环G92 螺纹切削循环G94 径向外圆粗车循环G96 恒线速度执行G97 恒线速度取消M代码M00 程序停止M01 计划结束M02 程序结束M03 主轴正转M04 主轴反转M05 主轴停止M08 冷却液开M09 冷却液关M10 夹头夹紧M11 夹头松开M30 程序结束M98 调用副程式M99 程序循环返回主程序第二章数控车床指令格式及概述G00 X(U)__Z(W)__X Z :x轴与z轴的绝对坐标U W : x轴与z轴的增量坐标G01 X(U)__Z(W)__F__X Z :x轴与z轴的绝对坐标U W : x轴与z轴的增量坐标F : 进给速度G02X(U)__Z(W)__ R__F__G03X(U)__Z(W)__ R__F__X Z :x轴与z轴的绝对坐标U W : x轴与z轴的增量坐标R : 圆弧半径值F : 进给速度G04 PX(U)__P : 暂停时间（单位：分秒sm）X U :暂停时间（单位：秒s）G32 X__Z__F__X :螺纹深度的绝对坐标Z :螺纹终点的绝对坐标F :加工螺纹的螺距G40G41 G01——G03G42 G01——G03G70 P__Q__F__P : 加工第一段的程序号Q : 加工最后一段的程序号F ：进给速度G71 U__R__G71 P__Q__U__W__F__U ：每次循环切削x轴的进刀量，Ｒ：每次循环切削的退刀量P : 加工第一段的程序号Q : 加工最后一段的程序号U ：x方向的精加工余量W : z方向的精加工余量F ：进给速度G72 W__R__G72 P__Q__U__W__F__W ：每次循环切削z轴的进刀量，Ｒ：每次循环切削的退刀量P : 加工第一段的程序号Q : 加工最后一段的程序号U ：x方向的精加工余量W : z方向的精加工余量F ：进给速度。

车床编程实例一半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6 次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40 园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z 轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）1直线插补指令编程%3305车床编程实例二图3.3.5 G01 编程实例N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）圆弧插补指令编程车床编程实例三%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03 编程实例2倒角指令编程%3310车床编程实例四图3.3.10.1 倒角编程实例N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3 圆角）N50 U39 W-14 C3 （倒边长为3 等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）倒角指令编程%3310车床编程实例五N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工R15 圆弧，并倒边长为4 的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例3车床编程实例六圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X 轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X 轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X 轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X 轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X 轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）4恒线速度功能编程%3314车床编程实例七图3.3.14 恒线速度编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min 旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min 旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80 切削循环编程实例5车床编程实例九G81 指令编程(点画线代表毛坯)图3.3.20 G81 切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K 值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82 切削循环编程实例6车床编程实例十一外径粗加工复合循环编制图3.3.27 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。

半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8园弧段）N3 U3.215 W-39.877 R60 （加工R60园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）直线插补指令编程图3.3.5 G01编程实例%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z轴2mm处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）车床编程实例三圆弧插补指令编程%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15圆弧段）N6 G02 X26 Z-31 R5 （加工R5圆弧段）N7 G01 Z-40 （加工Φ26外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03编程实例倒角指令编程图3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3圆角）N50 U39 W-14 C3 （倒边长为3等腰直角）N60 W-34 （加工Φ65外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26外圆）N60 G02 U30 W-15 R15 RL=3（加工R15圆弧，并倒边长为4的直角）N70 G01 Z-70 （加工Φ56外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ '=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X轴方向快退）N6 Z101.5 （Z轴方向快退到螺纹起点处）N7 X28.6 （X轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X轴方向快退）N10 Z101.5 （Z轴方向快退到螺纹起点处）N11 X28.2 （X轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X轴方向快退）N14 Z101.5 （Z轴方向快退到螺纹起点处）N15 U-11.96 （X轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）恒线速度功能编程图3.3.14 恒线速度编程实例%3314N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15圆弧段）N7 G02 X26 Z-31 R5 （加工R5圆弧段）N8 G01 Z-40 （加工Φ26外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80切削循环编程实例G81指令编程(点画线代表毛坯)图3.3.20 G81切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82切削循环编程实例车床编程实例十一外径粗加工复合循环编制图3.3.27所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。

如图2-16所示工件，毛坯为φ45㎜×120㎜棒材，材料为45钢，数控车削端面、外圆.1．根据零件图样要求、毛坯情况，确定工艺方案及加工路线1）对短轴类零件，轴心线为工艺基准，用三爪自定心卡盘夹持φ45外圆,使工件伸出卡盘80㎜，一次装夹完成粗精加工.2）工步顺序①粗车端面及φ40㎜外圆，留1㎜精车余量。

②精车φ40㎜外圆到尺寸。

2．选择机床设备根据零件图样要求,选用经济型数控车床即可达到要求。

故选用CK0630型数控卧式车床. 3．选择刀具根据加工要求，选用两把刀具，T01为90°粗车刀,T03为90°精车刀。

同时把两把刀在自动换刀刀架上安装好，且都对好刀，把它们的刀偏值输入相应的刀具参数中。

4．确定切削用量切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。

5．确定工件坐标系、对刀点和换刀点确定以工件右端面与轴心线的交点O为工件原点,建立XOZ工件坐标系，如前页图2—16所示。

采用手动试切对刀方法（操作与前面介绍的数控车床对刀方法基本相同）把点O作为对刀点。

换刀点设置在工件坐标系下X55、Z20处。

6．编写程序（以CK0630车床为例)按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。

该工件的加工程序如下：N0010 G59 X0 Z100 ；设置工件原点N0020 G90N0030 G92 X55 Z20 ;设置换刀点N0040 M03 S600N0050 M06 T01 ；取1号90°偏刀，粗车N0060 G00 X46 Z0N0070 G01 X0 Z0N0080 G00 X0 Z1N0090 G00 X41 Z1N0100 G01 X41 Z-64 F80 ；粗车φ40㎜外圆，留1㎜精车余量N0110 G28N0120 G29 ；回换刀点N0130 M06 T03 ；取3号90°偏刀,精车N0140 G00 X40 Z1N0150 M03 S1000N0160 G01 X40 Z—64 F40 ;精车φ40㎜外圆到尺寸N0170 G00 X55 Z20N0180 M05N0190 M02实例二如图2-17所示变速手柄轴，毛坯为φ25㎜×100㎜棒材,材料为45钢，完成数控车削。
