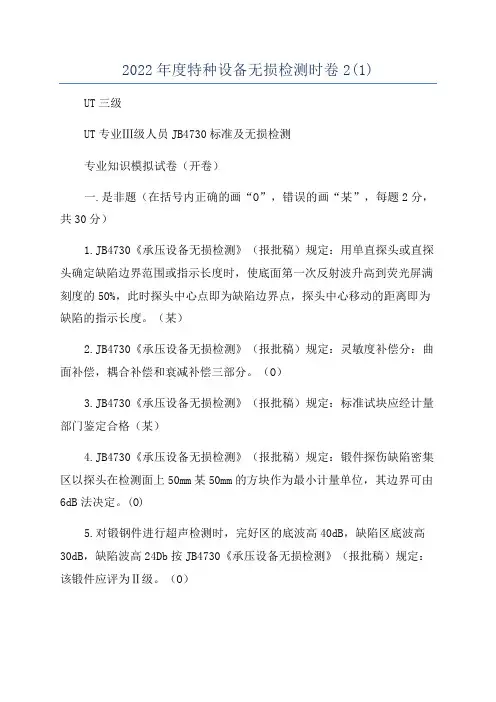

2022年度特种设备无损检测时卷2(1) UT三级UT专业Ⅲ级人员JB4730标准及无损检测专业知识模拟试卷（开卷）一.是非题（在括号内正确的画“O”，错误的画“某”，每题2分，共30分）1.JB4730《承压设备无损检测》（报批稿）规定：用单直探头或直探头确定缺陷边界范围或指示长度时，使底面第一次反射波升高到荧光屏满刻度的50%，此时探头中心点即为缺陷边界点，探头中心移动的距离即为缺陷的指示长度。
（某）2.JB4730《承压设备无损检测》（报批稿）规定：灵敏度补偿分：曲面补偿，耦合补偿和衰减补偿三部分。
（O）3.JB4730《承压设备无损检测》（报批稿）规定：标准试块应经计量部门鉴定合格（某）4.JB4730《承压设备无损检测》（报批稿）规定：锻件探伤缺陷密集区以探头在检测面上50mm某50mm的方块作为最小计量单位，其边界可由6dB法决定。
(O)5.对锻钢件进行超声检测时，完好区的底波高40dB，缺陷区底波高30dB，缺陷波高24Db按JB4730《承压设备无损检测》（报批稿）规定：该锻件应评为Ⅱ级。
（O）6.JB4730《承压设备无损检测》（报批稿）规定：对奥氏体不锈钢制承压设备对接焊接接头超声波探伤时，在奥氏体焊缝试块测∮2某30mm横孔距离—波幅曲线。
（某）7.JB4730《承压设备无损检测》（报批稿）规定：对对接焊缝接头进行超声波检测发现缺陷回波时，应对位于定量线及定量线以上的缺陷进行回波幅度、埋藏深度、指示长度、缺陷取向、缺陷位置和自身高度的测定。
（某）8.JB4730《承压设备无损检测》（报批稿）规定：对对接焊接接头作C级检测时，应将探头放在与焊缝及热影响区平行的方向上作两个方向的平行扫查。
（O）9.JB4730《承压设备无损检测》（报批稿）规定：对比试块的曲率半径与检测面曲率半径之比为0.9.倍~1.5倍。
（某）10.JB4730《承压设备无损检测》（报批稿）规定：测定缺陷位置、当量和指示长度时，应以获得缺陷最大反射波信号为准来确定。
UT-Ⅲ级方法考试试卷UT method questions for level Ⅲ拟题级别审批阅卷Prepared by Level UT Approved by Corrected by__________姓名成绩Name Mark______________(full point is 1.5% per question)1. A couplant is needed for a test on a hot steel plate (250°F). Which of the following materials can be used?下列那种材料可用作热钢板（120℃）检验的耦合剂？（）A.Water水B.Mercury水银C.tractor oil机油D.none of the above以上都不行。
2. A couplant is needed for a test on stainless steel welds. Numerous Couplant are available. Which should be chosen?检验不锈钢焊缝，在下列提供的几种耦合剂中，应选择哪一种？（）A. a couplant free of chlorine无氯的耦合剂B.glycerine甘油C.oil油D.water水。
3. A 5MHz, 0.5in. diameter, flat search unit in water has a near field length of approximately.5 MHz, 直径0 .5 吋的直探头，在水中的近场长度大约多长？（）A.7 in.（英寸）B. 2 in.（英寸）C.3-1/3in.（英寸）D.5-1/2in.（英寸）4. A concave lens on a transducer will result in the near field in water being换能器前的凹透镜会使声场在水中的近场长度变成（）。
特种设备无损检测RT,Ⅲ级人员,试卷考核号：姓名：密封线 2020年度特种设备无损检测RT Ⅲ级人员专业理论考核试卷 (开卷) （参考答案）成绩：题号题型分值扣分阅卷人签章一是非题 30 二单项选择题 20 三多项选择题 15 四工艺题 15 五综合题20 总计 100 2020年6月18日北京全国特种设备无损检测人员资格考核委员会一、是非题（在括号内，正确的画○，错误的画×，每题1.5分，共30分） 1．JB/T 4730.1－2020标准规定：无损检测通用工艺规程应根据相关法规、产品标准、有关的技术文件和JB/T4730的要求，并针对检测机构的特点和检测能力进行编制。
（○ ） 2．按JB/T 4730.2－2020标准规定，对小径管对接焊接接头内凹和内咬边的深度进行测定时，对比试块的选择与检测技术级别无关。
（○ ） 3．JB/T 4730.2－2020标准规定：Co-60射线照相时，增感屏厚度的选择不仅与检测的技术级别有关，而且还与增感屏材料的种类有关。
（○ ） 4．按JB/T 4730.2－2020标准规定，黑度计可测量的最大黑度应不大于4.5，测量的误差应不超过±0.05 。
（× ） 5．对一根规格为Φ159×5.5mm，焊缝余高为1.5mm,垫板厚度为2mm的管子环向对接接头，采用AB级检测技术双壁单影100％射线照相，按JB/T 4730.2－2020标准规定，底片上至少应识别的丝号是13号（0.20 mm）。
（× ） 6．JB/T 4730.2－2020标准规定：承压设备在用检测中，由于结构、环境、射线设备等方面限制，检测的某些条件不能满足AB 级射线检测技术要求时，经技术负责人批准，在采取有效补偿措施（例如选用高类别的胶片）后可采用A级检测技术进行检测，但底片的像质计灵敏度应达到AB级射线检测技术的规定。
（× ） 7．按JB/T 4730.2－2020标准规定，现场进行γ射线检测时，应按GB 18465的规定划定控制区和管理区、设置警告标志，检测作业时，应围绕控制区边界测定辐射水平。
一、是非题（在括号内，正确的画○，错误的画×，每题1分，共20分）1.按美国材料试验学会标准（ASTM E2446-05）和欧洲标准（EN 14784-1：2005）的规定，CR系统由IP板（成像板）、扫描器（图像读出器）和软件（图像读出软件）组成。
(〇)2.对射线实时成像检验技术，当采用最佳放大倍数时，可检验出的缺陷尺寸最小。
(〇)3.检验检测人员证被吊销的人员，发证机构4年不再受理其报考申请。
( × )4.JB/T 4730.2－2005标准规定，X射线实时成像检测不适用于承压设备对接接头的实时快速检测。
( ×)5.按JB/T 4730.2－2005标准的规定，用γ射线对截面厚度变化大的工件照相，不允许降低底片的最低黑度。
( ○)6.对内径为325mm、壁厚30mm的承压设备环向对接接头采用AB级检测技术，双壁单影100％射线照相，如焦点到胶片的距离为700mm,按JB/T 4730.2－2005标准规定，至少要透照6次。
( ×)7.JB/T 4730.2－2005标准规定，承压设备在用检测中，由于结构、环境、射线设备等方面限制,检测的某些条件不能满足AB级射线检测技术的要求时，在采取有效补偿措施（例如选用更高类别的胶片）后可采用A级技术进行射线检测，但应同时采用其他无损检测方法进行补充检测。
( ×)8.JB/T 4730.2－2005标准规定，底片评定范围的宽度一般为焊缝本身及焊缝两侧的热影响区。
( × )9.按JB/T 4730.2－2005标准的规定，采用高能X射线（＞12MeV）照相，增感屏材料与厚度的选择，均与检测技术级别有关。
( × )10.按JB/T 4730.2－2005标准的规定，AB级检测技术，观察黑度值在2.0≤ D≤3.8的底片，此时观灯的亮度应不低于63096cd/m2。
( ○ ) 11.按JB/T 4730.2－2005标准规定，应根据被检工件的公称厚度限定X射线最高管电压。
2015年UT3级开卷（部分）工艺分析题综合题一：筒体环缝焊接前，需先把坡口边缘的复合层去除，然后焊接，焊后进行无损检测，合格后再进行补堆焊。
筒体由复合钢板（堆焊层）做的，规格：基板80mm+复合层4mm。
（1）按《TSG R0004-2009 固定式压力容器安全技术监察规程》和JB/T4730.3-2005，写出UT 应采用的检测技术级别和合格级别，确定检测用探头和试块，并画出扫查示意图。
有以下探头2.5Pφ20，2.5Pφ25, 2.5FG4, 2.5FG40,说明所选探头，试块方法和如何调节灵敏度。
复合板：100%UT复合合缝：100%UT+20%RT，B-II级合格。
对复合钢板的UT，采用2.5PFG4探头，从堆焊层侧检测，采用T3b试块。
（2）对该复合板能否按JB/T4730.3-2005 附录F 规定的方法测定声能传输损耗差？如果可以，应如何操作？如果不可以，请说明理由并给出一种可行的方法。
不可以，因为附录F规定的方法是基于同材质进行测定的，而复合板是两种不同声速的材质，在复合界面处声波会产生畸变。
（3）如果检测采用CSK-IIA 试块，请确定其最小所需尺寸，并叙述DAC 曲线的制作方法。
尺寸至少是60X80X200mm，以1/4T和2/1T孔制作DAC曲线，判废线、定量线、评定线分别是：（4）卷成筒体焊接时复合层切开成48°的一个斜面倒角来方便基板的焊接，用k2探头检测时，发现有回波，说明产生原因，该回波应该在示波屏的什么深度位置显示。
复合层异质界面产生的回波，入射到熔合面发生反射、折射和波形转换的假信号，在采用深度2：1定位，约在40mm处显示。
由于粗晶结构对超声波的衰减很大，林状回波的出现也会降低信噪比，当超声波穿过异种金属焊缝界面时所产生的折射会使超声传播路径发生畸变，焊缝的粗大晶粒和各向异性也会使超声传播路径发生畸变，这些因素都会给超声检测和缺陷定位造成困难。
（5）从理论上分析说明该回波的波形有哪些特征。

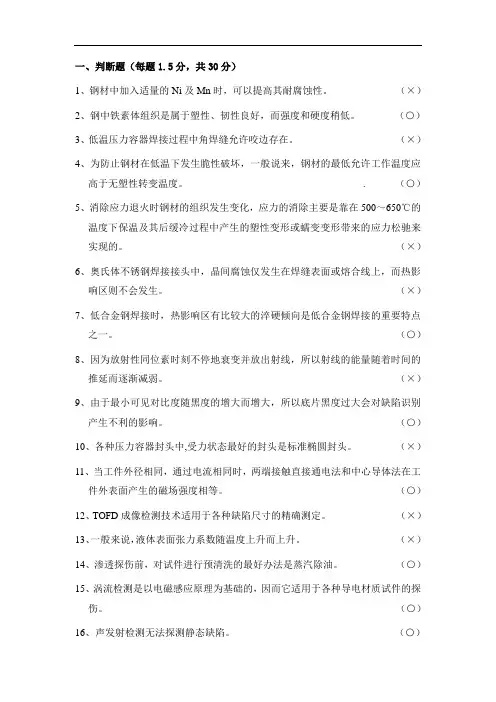

一、判断题（每题1.5分，共30分）1、钢材中加入适量的Ni及Mn时，可以提高其耐腐蚀性。
（×）2、钢中铁素体组织是属于塑性、韧性良好，而强度和硬度稍低。
（○）3、低温压力容器焊接过程中角焊缝允许咬边存在。
（×）4、为防止钢材在低温下发生脆性破坏，一般说来，钢材的最低允许工作温度应高于无塑性转变温度。
. （○）5、消除应力退火时钢材的组织发生变化，应力的消除主要是靠在500～650℃的温度下保温及其后缓冷过程中产生的塑性变形或蠕变变形带来的应力松驰来实现的。
（×）6、奥氏体不锈钢焊接接头中，晶间腐蚀仅发生在焊缝表面或熔合线上，而热影响区则不会发生。
（×）7、低合金钢焊接时，热影响区有比较大的淬硬倾向是低合金钢焊接的重要特点之一。
（○）8、因为放射性同位素时刻不停地衰变并放出射线，所以射线的能量随着时间的推延而逐渐减弱。
（×）9、由于最小可见对比度随黑度的增大而增大，所以底片黑度过大会对缺陷识别产生不利的影响。
（○）10、各种压力容器封头中,受力状态最好的封头是标准椭圆封头。
（×）11、当工件外径相同，通过电流相同时，两端接触直接通电法和中心导体法在工件外表面产生的磁场强度相等。
（○）12、TOFD成像检测技术适用于各种缺陷尺寸的精确测定。
（×）13、一般来说，液体表面张力系数随温度上升而上升。
（×）14、渗透探伤前，对试件进行预清洗的最好办法是蒸汽除油。
（○）15、涡流检测是以电磁感应原理为基础的，因而它适用于各种导电材质试件的探伤。
（○）16、声发射检测无法探测静态缺陷。
（○）17、DL/T 820-2002《管道焊接接头超声波检验技术规程》适用于检验铁素体类钢的管道焊接接头，不适用于检验奥氏体钢类焊接接头。
（×）18、锅炉是利用各种燃料、电或者其它能源，将所盛装的液体加热到一定的参数，并承载一定压力的密闭设备。

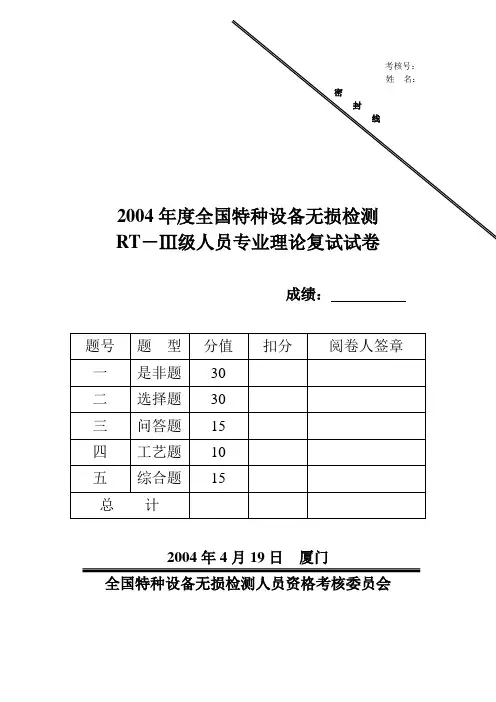

考核号：姓名：密封线2004年度全国特种设备无损检测RT－Ⅲ级人员专业理论复试试卷成绩：2004年4月19日厦门全国特种设备无损检测人员资格考核委员会一．是非题（正确者画○，错误者画×，每题 1.5分，共30分）1．《蒸汽锅炉安全技术监察规程》规定：集箱、管子、管道和其他管件的环焊缝（受热面管子接触焊除外）当外径大于159mm，或者壁厚大于或等于20mm时，每条焊缝应进行100%射线探伤。
（）2．《液化气铁路罐车安全管理规程》规定：罐体对接焊缝，必须经过100%无损探伤检验。
当选用100%超声波探伤时，至少还应补加20%的射线复查。
（）3.《特种设备无损检测人员考核与监督管理规则》适用的无损检测方法包括射线（RT）、超声波（UT）、磁粉（MT）、渗透（PT）、电磁（ET）、声发射（AE）、热像/红外（TIR）七种。
（）4．《压力容器安全技术监察规程》规定：钛材压力容器封头成型应采用热成型或冷成型后热校型，对成型的钛钢复合板封头，应做射线检测。
（）5．按《特种设备无损检测人员考核与监督管理规则》规定：省级考委会受省级质量技术监督部门的领导，聘请所辖行政区域内的无损检测专业技术人员组成。
其职责是负责省内Ⅰ、Ⅱ级无损检测人员的考核与管理工作。
（）6．GB50094-98《球形储罐施工及验收规范》规定：当表面缺陷焊接修补深度超过5mm时（从球壳板表面算起）应进行射线检测。
（）7．DL612-1996《电力工业锅炉压力容器安全监察规程》规定：对超临界压力锅炉的受热面和一次门外管子的I类焊接接头,应进行100%无损探伤,其中射线透照不少于50%。
（）8．JB4730标准修订版（送审稿）规定：无损检测工艺规程由通用工艺规程和工艺卡组成。
所编制的无损检测通用工艺规程,应遵照或严于现行法规、标准。
（）9．按JB4730标准修订版（送审稿）规定：当采用X射线进行AB级射线照相时,如果焦距为500mm,则所用的曝光量应不低于7.65mA·min。
考核号：姓名：密封线2004年度全国特种设备无损检测UT－Ⅲ级人员专业理论复试试卷成绩：2004年4月23日厦门全国特种设备无损检测人员资格考核委员会一、是非题（在括号内正确的划“○”，错误的划“×”。
每题1.5分，共30分）1、《蒸汽锅炉安全技术监察规程》规定，外径≦159mm的集箱环缝进行25%局部检测时，可以每条焊缝计，亦可以每台锅炉集箱环缝条数计。
（）2、《热水锅炉安全技术监察规程》规定，热水锅炉在锅筒和炉胆挖补、更换封头或管板及去除裂纹之后的补焊后，不允许采用超声波检测方法对焊缝进行焊后检查。
（）3、《压力容器安全技术监察规程》规定，要求焊后热处理的压力容器，其无损检测均应在热处理后进行。
（）4、《压力容器安全技术监察规程》规定，用于制造第三类压力容器的钢板，应逐张进行超声波检测。
（）5、GB150-1998《钢制压力容器》规定，公称直径小于250mm的接管与接管对接连接的B类接头可不进行无损检测。
（）6、GB50094-98《球形贮罐施工及验收规范》规定，焊接结束36小时后方可进行无损检测。
（）7、对所有不锈钢堆焊层，超声波检测既可从堆焊层侧进行,也可从母材侧进行。
（）8、JB4730《锅炉、压力容器及压力管道无损检测》（送审稿）规定，用于不锈钢堆焊层超声波检测的试块，应具有与被检工件相同或声学特性相近的材料、相同的焊接工艺以及相同的表面状态。
（）9、由于奥氏体不锈钢焊缝对超声波衰减较大，所以超声波检测时对焊缝中的缺陷和热影响区的缺陷，可分别用相应的DAC曲线进行评定。
（）10、JB4730《锅炉、压力容器及压力管道无损检测》（送审稿）规定，板厚大于250mm 的碳素钢、低合金钢、不锈钢、镍及镍基合金锅炉、压力容器用板材，可将一块对应厚度的φ5平底孔试块的φ5平底孔第一次反射波高调整到满刻度的50%作为基准灵敏度。
（）11、JB4730《锅炉、压力容器及压力管道无损检测》（送审稿）规定，衰减系数的计算公式（T＜3N，且满足 n＞3N/ T，m＝2n）为：α＝［（B1—B2）－6 dB］/2T （）12、JB4730《锅炉、压力容器及压力管道无损检测》（送审稿）标准规定的检测范围包括金属材料制锅炉、压力容器及压力管道原材料、零部件和设备制造安装时的超声检测及测厚，也适用于金属材料制在用锅炉、压力容器及压力管道的超声检测。

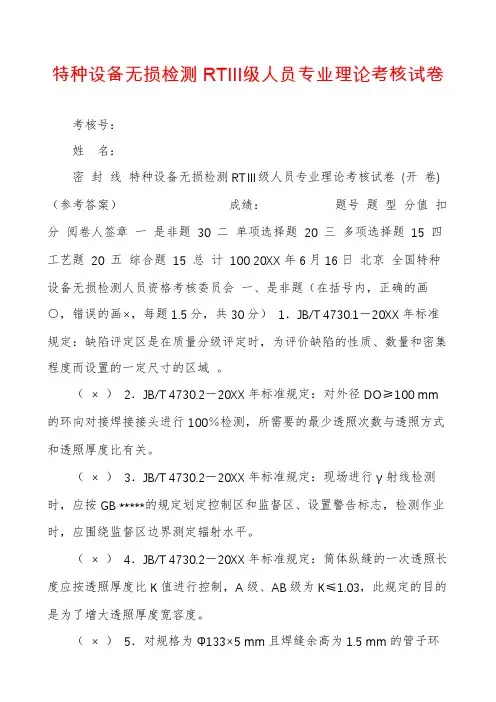

特种设备无损检测RTⅢ级人员专业理论考核试卷考核号：姓名：密封线特种设备无损检测RTⅢ级人员专业理论考核试卷(开卷) （参考答案）成绩：题号题型分值扣分阅卷人签章一是非题30 二单项选择题20 三多项选择题15 四工艺题20 五综合题15 总计100 20XX年6月16日北京全国特种设备无损检测人员资格考核委员会一、是非题（在括号内，正确的画○，错误的画×，每题1.5分，共30分）1．JB/T 4730.1－20XX年标准规定：缺陷评定区是在质量分级评定时，为评价缺陷的性质、数量和密集程度而设置的一定尺寸的区域。
（× ）2．JB/T 4730.2－20XX年标准规定：对外径DO≥100 mm 的环向对接焊接接头进行100％检测，所需要的最少透照次数与透照方式和透照厚度比有关。
（× ）3．JB/T 4730.2－20XX年标准规定：现场进行γ射线检测时，应按GB *****的规定划定控制区和监督区、设置警告标志，检测作业时，应围绕监督区边界测定辐射水平。
（× ）4．JB/T 4730.2－20XX年标准规定：筒体纵缝的一次透照长度应按透照厚度比K值进行控制，A级、AB级为K≤1.03，此规定的目的是为了增大透照厚度宽容度。
（× ）5．对规格为Φ133×5 mm且焊缝余高为1.5 mm的管子环向对接焊接接头，采用AB级检测技术双壁单影透照方式进行100％射线照相，按JB/T 4730.2－20XX年标准规定，底片上至少应识别的丝号是14（丝径0.160 mm）。
（○ ）6．按JB/T 4730.2－20XX年标准规定，由透照次数曲线图确定透照次数时，如交点在两区域的分界线上，则所需的最少透照次数应取较大数值。
（○ ）7．JB/T 4730.2－20XX年标准规定：对小径管进行双壁双影透照椭圆成像时，应控制影像的开口宽度（上下焊缝投影最大间距）在1倍焊缝宽度左右，其主要目的是提高横向裂纹的检出率。

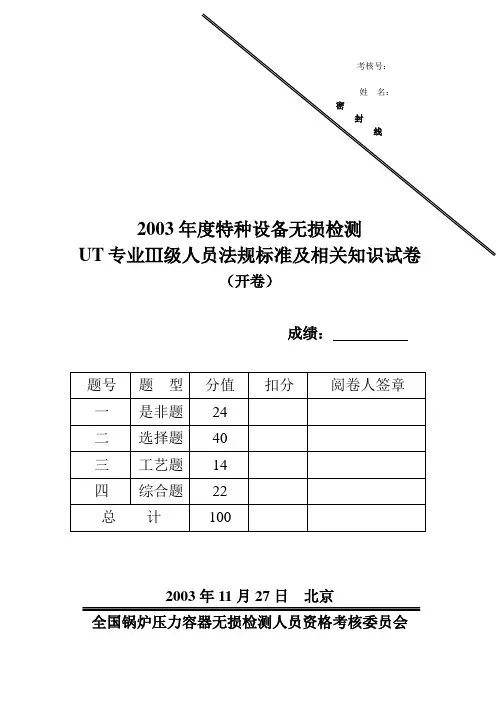

（开卷）成绩：2003年11月27日北京全国锅炉压力容器无损检测人员资格考核委员会一、是非题（在括号内正确的划“○”，错误的划“×”。
每题1.5分，共24分）1．JB4730《锅炉、压力容器及压力管道无损检测》（送审稿）规定,钢板质量等级评定中，在坡口预定线两侧各50mm（板厚大于100mm时，以板厚的一半为准）内缺陷的指示长度≥50mm，则应评为Ⅳ级。
（×）2．φ76×5mm钢制压力管道对接焊缝中存在一条当量在Ⅱ区、长为5mm的根部未焊透，按JB4730《锅炉、压力容器及压力管道无损检测》（送审稿）应评为Ⅲ级。
（×）3．GB150-1998《钢制压力容器》规定，经超声或射线检测的对接接头，如有不允许的缺陷，返修后，由于结构等原因，不能用原检测方法进行重新检查时，允许用另外一种检测方法进行重新检查。
（×）4．根据GB150-1998《钢制压力容器》规定，壳体壁厚为36mm的16MnR钢板，应逐张进行超声检测。
（○）5．按《蒸汽锅炉安全技术监察规程》（1996）规定，封头（管板）、下脚圈的拼接焊缝的无损探伤应在加工成型后进行。
这是因为在加工过程中，缺陷有可能产生变化，原来合格范围内的缺陷，经过加工变形后，也可能成为不允许存在的缺陷。
（○）6．按《蒸汽锅炉安全技术监察规程》（1996）规定，外径φ133mm集箱环焊缝可进行每条焊缝长度的25%的超声检测，如果发现有不合格的缺陷，该焊缝应做抽查数量双倍数目补充探伤检查。
（○）7．《压力容器安全技术监察规程》（1999）规定，用于制造盛装介质为液化石油气且硫化氢含量大于100mg/L的压力容器壳体的碳素钢和低合金钢板，应逐张进行超声检测。
（○）8．按JB4730《锅炉、压力容器及压力管道无损检测》（送审稿）规定：钢制压力管道对接环焊缝超声波探伤应制作耦合面曲率与被探管相同或相近的试块，其曲率半径的差别不应大于10％。
考核号：姓名：密封线2005年度特种设备无损检测RT专业Ⅲ级人员专业知识及应用试卷(开卷--A2)成绩：2005年11月18日北京全国锅炉压力容器无损检测人员资格考核委员会一、是非题（在括号内，正确的画○，错误的画×，每题2分，共30分）1、按照JB4730-2005标准（报批稿）规定：铁（Fe）像质计适应于碳钢、低合金钢、不锈钢等材料的照相,但实际工作中，对镍（Ni）合金焊缝照相，如没有Ni丝像质计，也可用钢丝代替。
（ O ）2、按照JB4730-2005标准（报批稿）规定：当采用X射线进行B级射线照相时,如果焦距为500mm,则所用的曝光量应不低于8mA·min。
（×）3、按JB4730-2005（报批稿）标准规定：球罐对接接头采用源置于球心的全景曝光时，必须至少在北极区、赤道区、南极区附近的球罐内壁焊缝上沿纬度等间距地各放置3个像质计，在南、北极的极板拼缝上各放置1个像质计。
（×）4、JB4730-2005标准（报批稿）规定用邻近焊缝母材区域金属丝影像评价灵敏度，主要是因为母材区域平坦、黑度均匀，金属丝影像显示不受表面沟槽干扰呈连续状，可避免产生“是否连续”和“是否清晰”的评判争论。
（ O ）5、JB4730-2005标准（报批稿）规定单壁透照时像质计放置在胶片侧必须进行对比试验，而双壁透照时像质计放置在胶片侧则无须进行对比试验，其主要原因是单壁透照焊接接头对照相灵敏度要求更加严格。
（×）6、JB4730-2005标准（报批稿）中，关于采用源在内透照方式允许f值在一定范围内减小的规定，主要是为了减少透照次数，提高效率。
（×）7、按照JB4730-2005标准（报批稿）规定：现场进行X射线检测时，应按GB16357的规定划定控制区和管理区，管理区在控制区外，其边界上空气比释动能不大于2.5μGy.h-1。
（×）8、按照JB4730-2005标准（报批稿）规定，不论焦点尺寸和透照厚度如何变化，B级照相的射源至工件表面距离f值始终比A级的f值大一倍。
2014年度特种设备无损检测UTⅢ级专业理论模拟题（闭卷）一是非题（正确划“O”,错误划“×”,每题2分,共40分）1.两列频率相同,振动方向相反,位相差恒定或位相相同的波相遇时,在介质中会产生干涉现象.（×）2.当超声波传播的固体介质中拉伸应力增大时,声速随应力增大而减小.（O）3.声压的幅值与介质的密度、波速和频率的乘积成正比.（O）4.对奥氏体不锈钢对接焊缝根部未熔合采用K1斜探头检测最合适.（×）5.当缺陷声程X=N/2(N为探头晶片近场长度)时,由于此时主声束处声压为零,故无法检测.（×）6.聚焦探头的焦点是一个聚焦区,焦柱长度与焦柱直径之比为常数,等于焦距与声源直径之比的4倍.（O）越小,则脉冲宽度越小,分辨率就越高.7.机械品质因子Qm（O）8.双晶直探头的探测区为表面下的菱形区,菱形区的中心离表面距离随入射角增大而增大.（×）9.现有甲、乙两台超声波探伤仪,某一探头与甲组合灵敏度余量为52dB,与乙组合后的灵敏度余量为48dB,则甲探伤仪与该探头组合灵敏度比乙探伤仪与该探头组合灵敏度高. （×）10.当耦合层厚度为耦合剂波长的四分之一时,透声效果差,耦合效果不好,反射波低.（×）11.当被检测工件材质晶粒尺寸＞1/10波长时,由于超声散射会影响超声检测试验效果. （O）12.钢焊缝中存在直径为φ3mm的两个缺陷,一个为气孔,一个为夹渣,用横波斜探头检测,则该两缺陷的反射指向性基本相同.（O）13.缺陷波总是位于底波之前.（×）14.由于窄脉冲探头的脉冲宽度小,故纵向分辨率高.（O）15.在固体材料中纵波速度大于横波速度,横波速度大于表面波速度.（×）16.对管节点焊缝进行超声波探伤时,只要选择合适的探头K值,对该类焊缝各部位的缺陷均可检测出.（×）17.用斜探头在翼板上对T型焊缝检测时,探头可在3600方向上任意探测,对T型焊缝中各个方向缺陷均能检测出来,故不必在腹板上检测.（×）18.当斜探头垂直于焊缝,对整条插入式管座角焊缝进行100%超声检测时,如扫描线比例用 CSK-ⅢA试块按深度1：1调节,则缺陷回波位置的显示值与实际值之差的最大值位于探头的探测方向与筒体轴线垂直方向处.（O）19.当直探头在空心圆柱工件外圆探测时,其内孔反射回波随内孔直径增大而升高.（×）20.对奥氏体对接焊缝进行检测,不能用反射波检测.（O）二.单项选择题（将答案填写与括号内,每题2分,共30分）1.斜探头K值随温度升高而增大的原因：（A）A.有机玻璃斜锲中声速比工件材料中声速下降快.B.有机玻璃斜锲与工件材料中声速按相同比例降低.C.有机玻璃斜锲中声速比工件中声速增加快.D.有机玻璃斜锲中声速比工件中声速增加慢.2.爬波检测时,工件中第一波瓣幅度最大值所对应的折射角θ与入射角α、频率f和晶片直径D有关,为探测不同深度中缺陷一般用下列方式确定θ：（C）A.改变α获得不同值的θ.B.固定α和f,改变晶片直径D.C.固定α和D,改变频率f.D.固定D,改变f·α值.3.下面关于声振动的叙述正确的是：（B）A.阻尼振动的振幅不断减少,周期却不断增大.B.声波在工件中传播作振动,其振幅不断减少,周期却不断增大.C.声波在工件中传播作阻尼振动,其振幅不断减少,周期不变.D.声波在工件中传播作阻尼振动,其振幅和周期不断减少.4.下面有关声阻抗的叙述正确的是：（B）A.声阻抗随应力增大而减少.B.一般材料随温度升高,声阻抗降低.C.声阻抗增加时,质点振动速度下降.D.声学中定义介质的密度与波速的乘积为声阻抗.5.圆柱形轴类锻件探伤出现游动信号是因为：（B）A.只有轴类锻件存在中心缺陷.B.轴类锻件存在偏离中心的缺陷.C.波束中心射至缺陷回波高、声程大.D.灵敏度高时检测到周向缺陷.6.为获得较高的频率,对探头晶片应满足下列要求：（B）A.Kt应较大；B.Nt应较大,ε应较小；C.Qm应较小；D.d33何g33应较大.7.对复合板材进行超声波探伤,下列情况缺陷较易识别：（B）A.两种材料的声速相同或相近；B.两种材料的声阻抗相同或相近；C.两种材料的声速相差较大；D.两种材料的声阻抗相差较大.8.板波的衰减与下列因素无关：（A）A.群速度B.相速度C.类型D.板表面清洁程度9.超声波在工件中传播时改变方向的原因有：（B）A.遇到声速有差异的异质界面或内应力.B.遇到声阻抗有差异的异质界面或内应力.C.遇到密度有差异的异质界面或内应力.D.遇到散射线有差异的异质界面或缺陷.10.用水浸聚焦探头探测小径管,应使探头焦点落在与声速轴线垂直的管中心线上,这是应为：（C）A.可获得纯横波探伤.B.是水钢界面第二次回波位于管壁内外缺陷波之后,有利于判伤.C.使管壁中横波声速基本成平行波速.D.使管内壁反射波最高.11.对铸钢件超声波探伤进行透声性测试的目的是：（C）A.为了调节检测灵敏度.B.为了作距离-波幅曲线.C.为了确定探伤适宜性.D.为了进行耦合补偿.12.奥氏体钢焊缝超声波探伤应选择：（B）A.纵波窄脉冲直探头.B.纵波窄脉冲斜探头.C.横波窄脉冲斜探头.D.爬波窄脉冲斜探头.13.铝合金焊缝的探伤特点为：（A）A.铝焊缝衰减系数较小,宜选用较高频率检测.B.铝焊缝衰减系数较小,宜选用较低频率检测.C.铝焊缝横波声速较小,宜选用K1探头检测.D.铝焊缝纵波声速较大,宜选用大K值探头检测.14.安放式管座角焊缝超声波探伤宜采用（B）A.斜探头在筒体外壁检测,直探头在管子外壁检测.B.斜探头在管子内、外壁检测,直探头在筒体内壁检测.C.斜探头在管子内壁检测,直探头在筒体外壁检测.D.斜探头在筒体内壁检测,直探头在管子内壁检测.15.工件表面粗糙,引起声波分叉的条件：（C）A.表面凹槽深度为λ/4.B.表面凹槽深度为λ/4的奇数倍.C.表面凹槽深度为λ/2.D.表面凹槽深度为λ.16.利用散射波法或衍射法对缺陷测高,下列叙述正确的是：（B）A.利用缺陷回波高度确定缺陷高度.B.利用缺陷回波时间确定缺陷高度.C.利用缺陷端部最大回波确定缺陷高度.D.利用缺陷端部最大回波时间确定缺陷高度.二.问答题（每题4分,共16分）1.板波探伤如何选择板波类型和如何调节灵敏度答：①选择波型的原则：a.信噪比高,端面反射波幅高而清晰；b.衰减小,传播距离大；c.所激发的波型比较单一,没有其它类型的波；d.群速度快,使反射变型波位于主波之后,有利于识别缺陷.②调节灵敏度方法：a.利用试块或工件端面反射波调节；b.利用试块上人工缺陷调节.2.锻件探伤,常用什么方法测定材质衰减系数影响测试精度因素有哪些3.答：测试方法：常用无缺陷处大平底的第n次底波和第m次底波高的分贝差来测定材质的衰减系数,其计算式为：α=[(Bn -Bm)-6]/(m-n)T,式中：α—衰减系数 dB/mm(单程)Bn -Bm—Bn次底波与Bm次底波高度衰减器读数之差 dBT—工件检测厚度 mm当T≥3N(N为探头近场长度)时,取n=1,m=2;T＜3N时,取n≥2,m=2n影响测试精度因素：底面应平行于探测面,形状为大平底或大圆柱面,测试处工件内应无缺陷,应测试三次取平均值.底面声波反射处应光滑洁净,确保声波100%反回.4.钢板探伤中有哪些情况可引起底波消失答：表面氧化皮与钢板结合不好；近表面有大面积的缺陷；钢板存在疏松或密集小夹层等吸收性缺陷,且面积较大；钢板中有倾斜的大缺陷.5.对粗晶材料通常采用哪些对策提高检测效果答：①降低检测频率；②采用纵波；③加大仪器发射功率；④采用宽频带窄脉冲探头；⑤采用聚焦探头或双晶探头；⑥采用高频探头.四.计算题（共14分,第一题第二题每题5分,第三题4分）1.用斜探头探测板厚40mm的在用压力容器钢焊缝.在20℃时,由CSK-ⅢA试块测得探头K值为,并将扫描线比例按深度1：1调节.现场探测在用压力容器时壁温65℃,探头斜锲温度50℃,探测中发现焊缝中有一缺陷,其回波在扫描线上第6个出现,则该缺陷在焊缝中深度为多少（2. 设探头斜锲内声速变化引起仪器零点偏移不计,在20℃时,试块中横波声速为C S1=3230米/秒,在容器钢中横波声速为C S2=3180米/秒,斜探头有机玻璃中声速为C L1=2670米/秒,在用容器钢中声速随温度变化系数为-0.4米/摄氏度,有机玻璃中声速随温度变化系数为-4米/摄氏度）解：20℃时探头折射角β1==°则 探头入射角α=Sin -1[(C L1/ C S1)Sin β1]=Sin -1[(2670/3230)]°=°有机玻璃中在50℃时声速C L2=2670-4×(50-20)=2550米/秒在用容器中65℃时声速 C S3=×(65-20)=×(65-20)=3162米/秒现场探伤时在用容器中探头折射角β2为：β2=Sin -1[(C S3/C L2)Sin α]=Sin -1[(3160/2550)°]=°（注：设探头入射角α不随温度变化而改变）现场探伤时探头K 值为K ’=tg -1β2=探伤仪扫描线按K=,深度1：1调节时第六格显示声程为：S=6×21K +=6×21.21+=14实际探伤时探头K 值为K ’=,扫描线第6格显示深度为h,其声程S ’=h ×2'1K +=h ×243.21+=因S=tCs 1,S ’=tCs 3,t 为缺陷回波所需时间,则S=S ’Cs 1/Cs 3,则得 h=63.2'S =63.2S ×13Cs Cs =3230316263.214⨯= 则此缺陷由反射波探测到,缺陷实际深度h X 为：h X =2T-h=2××10=27.9mm3. 用φ20mm 直探头探测外径φ1000mm,内径φ150mm 锻钢件,材质衰减系数mm 钢中纵波声速为5900米/秒,问：a.如何用底波调节检测灵敏度（要求检测灵敏度为φ2mm ）b. 在检测中发现一缺陷,回波高度为20dB,深度为300mm,求该缺陷的当量. 解：a:钢中波长λ==2.36mm,P B =R r P X 2 P φ2=P X ()r R -λπφ422dB=20lg 2φP P B =20 lg ()22πφλr R - =20 lg()2214.37550036.22⨯-⨯⨯50075= 将底波调节基准波高再提高灵敏度.c. 缺陷声程300mm,底波声程425mm,则：dB 1=20 lg 2φφP P x =20 lg 2222425/2300/x φ=40 lg φx ) dB 2=(425-300)α=125×=由题知：20－dB 2=dB 1则20－=40 lg φx )解得：φx =5.48mm3.对外径为60mm 的无缝钢管,作水浸法周向探伤,若偏心距x=9mm,则能探测的最大壁厚为多少mm(已知：钢种C L =5900m/s,C S =3200m/s,水中C L =1500m/s)解：设入射角为α,钢管中折射角为β,则：Sin β=Sin C C L S 12α =15003200×= 可探测的最大壁厚为t,设最大壁厚时内半径为r,则：t=R-r=R-Rsin β=30-30×=10.8mm.。
2003年11月27日北京全国锅炉压力容器无损检测人员资格考核委员会一、是非题（在括号内正确的划“○”，错误的划“×”。
每题1.5分，共24分）1．JB4730《锅炉、压力容器及压力管道无损检测》（送审稿）规定,钢板质量等级评定中，在坡口预定线两侧各50mm（板厚大于100mm时，以板厚的一半为准）内缺陷的指示长度≥50mm，则应评为Ⅳ级。
（×）2．φ76×5mm钢制压力管道对接焊缝中存在一条当量在Ⅱ区、长为5mm的根部未焊透，按JB4730《锅炉、压力容器及压力管道无损检测》（送审稿）应评为Ⅲ级。
（×）3．GB150-1998《钢制压力容器》规定，经超声或射线检测的对接接头，如有不允许的缺陷，返修后，由于结构等原因，不能用原检测方法进行重新检查时，允许用另外一种检测方法进行重新检查。
（×）4．根据GB150-1998《钢制压力容器》规定，壳体壁厚为36mm的16MnR钢板，应逐张进行超声检测。
（○）5．按《蒸汽锅炉安全技术监察规程》（1996）规定，封头（管板）、下脚圈的拼接焊缝的无损探伤应在加工成型后进行。
这是因为在加工过程中，缺陷有可能产生变化，原来合格范围内的缺陷，经过加工变形后，也可能成为不允许存在的缺陷。
（○）6．按《蒸汽锅炉安全技术监察规程》（1996）规定，外径φ133mm集箱环焊缝可进行每条焊缝长度的25%的超声检测，如果发现有不合格的缺陷，该焊缝应做抽查数量双倍数目补充探伤检查。
（○）7．《压力容器安全技术监察规程》（1999）规定，用于制造盛装介质为液化石油气且硫化氢含量大于100mg/L的压力容器壳体的碳素钢和低合金钢板，应逐张进行超声检测。
（○）8．按JB4730《锅炉、压力容器及压力管道无损检测》（送审稿）规定：钢制压力管道对接环焊缝超声波探伤应制作耦合面曲率与被探管相同或相近的试块，其曲率半径的差别不应大于10％。
（○）9．根据《热水锅炉安全技术监察规程》（1997）规定，对接焊缝的超声波探伤应按JB1152的规定执行。
特种设备无损检测RTⅢ级人员试卷考核号：姓名：密封线2022年度特种设备无损检测RTⅢ级人员专业理论考核试卷(开卷)（参考答案）成绩：题号题型分值扣分阅卷人签章一是非题30二单项选择题20三多项选择题15四工艺题15五综合题20总计1002022年6月18日北京全国特种设备无损检测人员资格考核委员会一、是非题（在括号内，正确的画○，错误的画×，每题1.5分，共30分）1．JB/T4730.1－2022标准规定：无损检测通用工艺规程应根据相关法规、产品标准、有关的技术文件和JB/T4730的要求，并针对检测机构的特点和检测能力进行编制。
（○）2．按JB/T4730.2－2022标准规定，对小径管对接焊接接头内凹和内咬边的深度进行测定时，对比试块的选择与检测技术级别无关。
（○）3．JB/T4730.2－2022标准规定：Co-60射线照相时，增感屏厚度的选择不仅与检测的技术级别有关，而且还与增感屏材料的种类有关。
（○）4．按JB/T4730.2－2022标准规定，黑度计可测量的最大黑度应不大于4.5，测量的误差应不超过±0.05。
（×）5．对一根规格为Φ159×5.5mm，焊缝余高为1.5mm,垫板厚度为2mm的管子环向对接接头，采用AB级检测技术双壁单影100％射线照相，按JB/T4730.2－2022标准规定，底片上至少应识别的丝号是13号（0.20mm）。
6．JB/T4730.2－2022标准规定：承压设备在用检测中，由于结构、环境、射线设备等方面限制，检测的某些条件不能满足AB级射线检测技术要求时，经技术负责人批准，在采取有效补偿措施（例如选用高类别的胶片）后可采用A级检测技术进行检测，但底片的像质计灵敏度应达到AB级射线检测技术的规定。
（×）7．按JB/T4730.2－2022标准规定，现场进行γ射线检测时，应按GB18465的规定划定控制区和管理区、设置警告标志，检测作业时，应围绕控制区边界测定辐射水平。
