锂电充电管理方案锂电池因其高能量密度、轻松易用、容量大、老化速率低等特点，而越来越受到人们的青睐。
在移动设备、电动工具、汽车等领域中，锂电池的应用越来越多。
因此，设计合理的充电管理方案，不仅可以延长锂电池的使用寿命，而且可以避免发生安全事故。
一、锂电池充电过程锂电池的充电过程一般分为三个阶段：恒流充电阶段（CC充电）、恒压充电阶段（CV充电）和维持充电阶段（trickle充电）。
恒流充电阶段，是指在锂电池充电过程中，充电器不断地输出充电电流，直到锂电池的电压上升到充电器设定的恒定电压值为止。
恒压充电阶段，也就是在锂电池电压达到设定的电压阈值后，充电器维持恒定电压的充电方式。
当锂电池内部化学反应逐渐结束，电流会逐渐下降，直至趋近于零。
维持充电阶段，当锂电池充满之后，充电器会维持一定的电流和电压输出，以保持锂电池的充满状态。
二、锂电池充电管理方案为了让锂电池充电过程更加稳定、安全、高效，需要采用合适的充电管理方案。
常用的充电管理方案包括以下几种：1.恒定电流恒定电压充电方案恒定电流恒定电压充电方案（Constant Current Constant Voltage，CCCV）是一种广泛采用的锂电池充电管理方案，适用于绝大多数锂电池的充电过程。
该方案具有以下特点：•利用恒定电流充电，可以最大化利用锂电池的充电能力，缩短充电时间；•恒定电流与恒定电压的两阶段设计，可以避免过度充电，保护锂电池的安全性；•该方案相对简单，实现成本比较低。
2.恒定电流变定电压充电方案恒定电流变定电压充电方案（Constant Current Variable Voltage，CCVV）与CCCV方案相似，但是在充电过程中会变动电压值。
该充电方案一般适用于高容量锂电池的充电过程中，具有以下特点：•恒定电流设计可以最大化利用锂电池的充电能力；•电流变化的前期设计，可以提高充电效率，缩短充电时间；•该方案相对于CCCV方案来说，可以更准确地控制锂电池的充电状态。

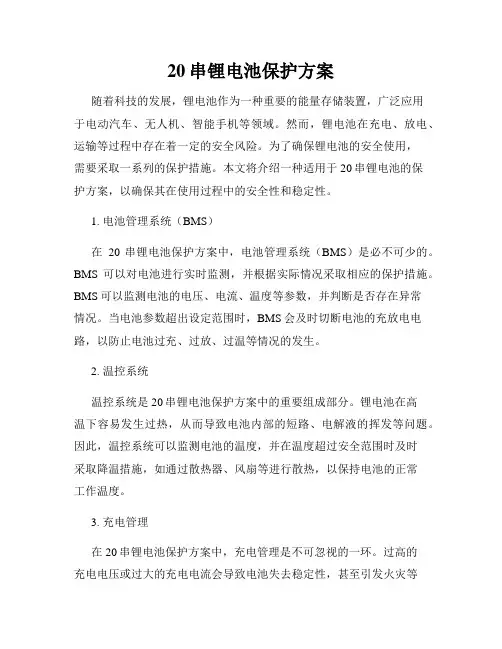

20串锂电池保护方案随着科技的发展，锂电池作为一种重要的能量存储装置，广泛应用于电动汽车、无人机、智能手机等领域。
然而，锂电池在充电、放电、运输等过程中存在着一定的安全风险。
为了确保锂电池的安全使用，需要采取一系列的保护措施。
本文将介绍一种适用于20串锂电池的保护方案，以确保其在使用过程中的安全性和稳定性。
1. 电池管理系统（BMS）在20串锂电池保护方案中，电池管理系统（BMS）是必不可少的。
BMS可以对电池进行实时监测，并根据实际情况采取相应的保护措施。
BMS可以监测电池的电压、电流、温度等参数，并判断是否存在异常情况。
当电池参数超出设定范围时，BMS会及时切断电池的充放电电路，以防止电池过充、过放、过温等情况的发生。
2. 温控系统温控系统是20串锂电池保护方案中的重要组成部分。
锂电池在高温下容易发生过热，从而导致电池内部的短路、电解液的挥发等问题。
因此，温控系统可以监测电池的温度，并在温度超过安全范围时及时采取降温措施，如通过散热器、风扇等进行散热，以保持电池的正常工作温度。
3. 充电管理在20串锂电池保护方案中，充电管理是不可忽视的一环。
过高的充电电压或过大的充电电流会导致电池失去稳定性，甚至引发火灾等安全问题。
因此，需要在充电过程中严格控制充电电压和充电电流，以保证电池的安全充电。
此外，还可以采用充电均衡技术，对每个串联电池进行均衡充电，以避免电池之间的差异过大。
4. 放电管理放电管理也是20串锂电池保护方案中的重要环节。
在过大的放电电流下，电池容易失去稳定性，甚至损坏电池。
因此，需要在放电过程中限制放电电流，避免过大的放电电流对电池造成不可逆的损伤。
同时，还可以设置过放电保护功能，当电池的电压低于一定阈值时，及时切断放电回路，以防止电池过放导致损坏。
5. 其他保护功能除了以上介绍的主要保护措施外，20串锂电池保护方案还可以增加其他的保护功能。
比如，可以设置过流保护功能，当电池充放电过程中发生异常的过大电流时，及时切断电路以避免安全事故的发生。
锂电保护方案近年来，锂电池作为一种高能量密度、长寿命、轻便便携的能源存储装置，广泛应用于电子产品、电动车辆、储能系统等领域。
然而，锂电池的过充、过放、过流等问题也不容忽视，存在一定的安全风险。
因此，为了确保锂电池的安全性和可靠性，科学家们不断研究和改进锂电保护方案，以提高锂电池的使用寿命和安全性。
一、电池管理系统(BMS)电池管理系统(Battery Management System, BMS) 是一种集成电子设备，用于监控和控制锂电池组。
它通过采集电池组的电流、电压、温度等实时数据，并进行实时分析，以确保锂电池的性能和安全。
BMS主要包括电池状态估计、均衡管理、温度控制、电池保护等功能。
其中，电池保护是BMS的核心功能之一，它能够监测和防止电池过充、过放、过流等问题。
二、保护电路设计在锂电池中，保护电路是一种关键的组件，用于监测和保护锂电池免受过载、过放和短路等情况的损害。
保护电路通常包括保护IC、保护电路板和保险丝等。
保护IC是一个集成电路芯片，能够实时监测电池的电压和电流，并在电池工作时提供过压和欠压保护。
保护电路板是一个用于连接保护IC和电池组的金属板，其主要功能是传输电流和信号。
保险丝则是一种安全装置，能够在电流过大时切断电路，防止火灾和爆炸等事故的发生。
三、温度管理温度是锂电池工作时需要特别关注的因素之一。
高温会导致锂电池内部化学反应过程加速，从而缩短其使用寿命；而低温下，锂电池的性能会明显下降。
为了确保锂电池的长寿命和高性能，科学家们提出了多种温度管理方案。
比如，通过添加温度传感器和温度控制器，实时监测电池温度并控制其工作温度范围；通过改进电池材料和结构，提高锂电池的热稳定性和散热性能。
四、充电与放电控制充电与放电控制是保护锂电池的另一个重要方面。
过充会导致电池容量的损失和安全隐患，而过放则会加速电池老化。
因此，科学家们提出了一系列充放电控制策略，以延长锂电池的寿命。
比如，在充电过程中，可以采用恒流充电、恒压充电和截止充电等方式，以避免电池的过充；在放电过程中，可以设置过放电保护电路，防止电池过放。
方案一：BP2971 电源管理芯片特点·输入电压区间（Pack+）：Vss-0.3V～12V·FET 驱动CHG和DSG FET驱动输出·监测项过充监测过放监测充电过流监测放电过流监测短路监测·零充电电压，当无电池插入·工作温度区间： Ta= -40～85℃·封装形式: 6引脚 DSE（1.50mm 1.50mm 0.75mm）应用·笔记本电脑·手机·便携式设备绝对最大额定值·输入电源电压：-4.5V～7V·最大工作放电电流：7A·最大充电电流： 4.5A·过充保护电压（OVP）：4.275V ·过充压延迟 ：1.2s·过充保护电压（释放值）：4.175V ·过放保护电压（UVP） ：2.8V ·过放压延迟 ：150ms·过放保护电压（释放值）：2.9V·充电过流电压（OCC）：-70mV ·充电过流延迟：9ms·放电过流电压（OCD）：100mV ·放电过流延迟：18ms·负载短路电压：500mV·负载短路监测延迟：250us·负载短路电压（释放值）：1V典型应用及原理图图1：BP2971应用原理图引脚功能NC（引脚1）：无用引脚。
COUT（引脚2）：充电FET驱动。
此引脚从高电平变为低电平，当过充电压被V-引脚所监测到DOUT（引脚3）：放电FET驱动。
此引脚从高电平变为低电平，当过放电压被V-引脚所监测到VSS (引脚4)：负电池链接端。
此引脚用于电池负极的接地参考电压BAT（引脚5）：正电池连接端。
将电池的正端连接到此管脚。
并用0.1uF的输入电容接地。
V-（引脚6）：电压监测点。
此引脚用于监测故障电压，例如过冲，过放，过流以及短路电压。
芯片功能原理图芯片功能性模式监测参数参数 可变（选）区间 过充监测电压 3.85V～4.60V 50mV steps VOVPV过放监测电压 2.00V～2.80V 50mV stepsUVPV放电过流监测电压 90mV～200mV 5mV stepsOCDV充电过流监测电压 -45mV～-155mV 5mV stepsOCC短路监测电压 300mV，400mV，500mV，600mVVSCCT过充监测延迟 0.25s，1.00s，1.25s，4.50sOVPD过放监测延迟 20ms，96ms，125ms，144msTUVPD放电过流监测延迟 8ms，16ms，20ms，48msTOCDDT充电过流监测延迟 4ms，6ms，8ms，16msOCCD短路监测延迟 250us（定值）TSCCD正常工作：该芯片同时检引脚5（BAT）引脚4（VSS）之间电压差和引脚6（V-）引脚4（VSS）之间的电压差去控制电池的充放电。
锂电池保护电路设计方案锂电池材料构成及性能探析首先我们来理解一下锂电池的材料构成，锂离子电池的性能主要取决于所用电池内部材料的构造和性能。
这些电池内部材料包括负极材料、电解质、隔膜和正极材料等。
其中正、负极材料的选择和质量直接决定锂离子电池的性能与价格。
因此廉价、高性能的正、负极材料的研究一直是锂离子电池行业开展的重点。
负极材料一般选用碳材料，目前的开展比较成熟。
而正极材料的开发已经成为制约锂离子电池性能进一步进步、价格进一步降低的重要因素。
在目前的商业化消费的锂离子电池中，正极材料的本钱大约占整个电池本钱的40%左右，正极材料价格的降低直接决定着锂离子电池价格的降低。
对锂离子动力电池尤其如此。
比方一块手机用的小型锂离子电池大约只需要5克左右的正极材料，而驱动一辆公共汽车用的锂离子动力电池可能需要高达500千克的正极材料。
尽管从理论上可以用作锂离子电池正极材料种类很多，常见的正极材料主要成分为LiCoO2，充电时，加在电池两极的电势迫使正极的化合物释出锂离子，嵌入负极分子排列呈片层构造的碳中。
放电时，锂离子那么从片层构造的碳中析出，重新和正极的化合物结合。
锂离子的挪动产生了电流。
这就是锂电池工作的原理。
锂电池充放电管理设计锂电池充电时，加在电池两极的电势迫使正极的化合物释出锂离子，嵌入负极分子排列呈片层构造的碳中。
放电时，锂离子那么从片层构造的碳中析出，重新和正极的化合物结合。
锂离子的挪动产生了电流。
原理虽然很简单，然而在实际的工业消费中，需要考虑的实际问题要多得多：正极的材料需要添加剂来保持屡次充放的活性，负极的材料需要在分子构造级去设计以包容更多的锂离子;填充在正负极之间的电解液，除了保持稳定，还需要具有良好导电性，减小电池内阻。
虽然锂离子电池有以上所说的种种优点，但它对保护电路的要求比较高，在使用过程中应严格防止出现过充电、过放电现象，放电电流也不宜过大，一般而言，放电速率不应大于0.2C。
串联式锂电池组的锂电池保护板实现方案一、保护板的硬件设计：1.获得锂电池参数：首先，需要根据锂电池的特性参数设计保护板。
包括电池单体电压范围、充放电电流范围、温度范围等。
2.选择保护芯片：根据锂电池的需求，选择适配的保护芯片。
常用的保护芯片有TP4056、DW01等，它们能够实现过放保护、过充保护、过流保护和短路保护等功能。
3.保护电路设计：根据锂电池的串联数确定串联电池的数量，并设计保护电路。
保护电路包括保护芯片、MOS管、电流采集电阻、过放过充电流开关等。
4.温度控制设计：使用温度传感器来采集锂电池组的温度信息，当温度超出设定范围时，保护板控制充放电过程，避免过热引发安全事故。
二、保护板的软件设计：1.充放电控制算法：保护板需要根据锂电池的状态及用户需求控制充放电过程。
可以根据需求设置充电电流、放电电流和截止电压等，实现恰当的充电和放电控制。
2.状态监测算法：保护板需要实时监测锂电池的电压、电流和温度等信息。
当电压超过设定范围时，保护板会切断电流。
同时，保护板可以通过对电流的采样和计算，实现电池的容量估计。
3.通信接口设计：为方便用户监测和控制锂电池组，保护板需要设计通信接口，可以通过串口、I2C或者CAN等方式与外部设备进行通信，实现数据传输和控制命令的收发。
三、保护板的制造和测试：1.制造流程：根据设计，进行保护板的PCB设计和制造，选择合适的器件，进行焊接和组装。
然后进行功能测试，验证保护板的性能和可靠性。
2.安全性测试：保护板必须经过严格的安全性测试，包括过充、过放、短路、高温等测试，以确保锂电池组的安全运行，防止安全事故的发生。
3.过程控制和质量管理：保护板的制造和测试过程需要进行过程控制和质量管理，确保产品的一致性和可靠性。
四、保护板的应用：1.锂电动工具和电动汽车：串联式锂电池组通常用于锂电动工具和电动汽车，保护板的应用使得锂电池组在安全范围内工作，提高了使用的安全性和可靠性。
锂电池保护方案
保护锂电池的方案包括以下几个方面：
1.避免过度放电：锂电池的过度放电可能会导致电池损坏，甚至无
法恢复。
因此，尽量避免将锂电池放电至过低的电量。
一般来说，当电池电量低于20%时，应尽快给电池充电。
2.避免过度充电：锂电池的过度充电同样会对电池造成损害，因此，
避免将锂电池长时间放在充电器上充电，以防止过度充电。
当锂电池电量达到100%后，应及时断开充电器。
3.避免过热：锂电池过热可能导致电池容量下降、寿命缩短甚至起
火等安全问题。
因此，在使用锂电池时，应尽量避免过度曝光于高温环境中，尤其是避免长时间在高温下充电或使用。
4.避免受损：锂电池的外壳应保持完好无损，如果发现有明显的物
理损坏，如凹陷、钝器撞击等，应立即停止使用，并寻求专业维修支持。
此外，避免将锂电池与金属物品放在一起，以防止短路引发安全问题。
5.适当储存：如果长时间不使用锂电池，应将其储存在适当的环境
中。
一般来说，储存温度应在15°C至25°C之间，同时要避免过度放电或过度充电。
6.使用合适的充电器和配件：使用符合锂电池标准且品质可靠的充
电器和配件，以确保充电过程的稳定性和安全性。
7.定期检查和维护：定期检查锂电池的状态，确保其正常工作。
如
发现异常，如异常发热、容量明显下降等，应及时咨询专业人员或更换电池。
锂电池是一种高效、可靠的能源存储解决方案，但仍需妥善使用和保护。
遵循上述保护方案，可以最大程度地确保锂电池的使用安全性和性能稳定性。
如有需要或疑问，建议请咨询相关专业人士。
锂电池充电控制电路设计引言：随着电子产品的普及，锂电池作为一种高能量密度、长寿命、环保且容易充电的电源，被广泛应用于移动通信、电动工具等领域。
在设计锂电池充电控制电路时，主要需要解决锂电池的过充、过放、过流、短路等问题，以确保充电安全并延长电池寿命。
本文将从锂电池的基本原理入手，设计一个适用于锂电池充电控制的电路。
一、锂电池基本原理锂电池是一种通过锂离子在正、负极之间的氧化还原反应来存储和释放电能的装置。
典型的锂电池主要由正极、负极、隔膜和电解液组成。
在充电过程中，锂离子从正极材料中脱嵌出来，通过电解液和隔膜迁移到负极材料中嵌入，释放出电子流。
而在放电过程中，锂离子则从负极材料中脱嵌出来，通过电解液和隔膜迁移到正极材料中嵌入，吸收电子流。
二、锂电池充电控制电路设计原则1.过充保护：在锂电池充电过程中，要防止充电电压超出锂电池的额定电压范围，以防止电池产生过热、气体、膨胀等情况，严重时可能导致电池短路、爆炸。
因此，需要设计过充保护电路，能在充电电压达到一定程度时，自动切断充电电源。
2.过放保护：过放时，电池内部化学反应可能会逆转，导致电池容量下降、内阻增加，影响使用寿命。
因此，在锂电池的输出电压降到一定程度时，需要设计过放保护电路，能自动切断电池输出电源。
3.过流保护：过大的充电电流会导致电池内部反应速度过快，可能产生气体和热量。
因此，需要设计过流保护电路，能在充电电流超过一定阈值时，自动切断充电电源。
4.短路保护：在短路情况下，电流会剧增，可能导致电池内部电解液发热、放出有害气体，甚至引发火灾风险。
因此，需要设计短路保护电路，一旦检测到短路情况，能够立即切断电池输出电源。
三、锂电池充电控制电路设计方案1.过充保护电路设计：过充保护电路一般采用开关电源和比较器组成。
当充电电压超出设定的阈值时，比较器输出高电平，触发开关电源关闭输出。
此外，可以通过使用可调稳压元件，根据不同锂电池的额定电压范围，设置不同的过充阈值，并实现阈值的可调。
1. 介绍3.7v锂电池充电保护电路的作用和重要性2. 分析3.7v锂电池充电保护电路的工作原理和组成部分3. 详细解释3.7v锂电池充电保护电路的设计要点和注意事项4. 探讨3.7v锂电池充电保护电路的改进和未来发展方向在现代电子设备中，3.7v锂电池是一种非常常见的电池类型。
然而，由于锂电池特性的限制，需要使用特定的电路来进行充电保护，以确保电池的安全和稳定性。
本文将介绍简单的3.7v锂电池充电保护电路，包括其作用、工作原理、设计要点和未来发展方向。
1. 介绍3.7v锂电池充电保护电路的作用和重要性3.7v锂电池充电保护电路是用来监控和控制锂电池充电过程的电路。
它的作用在于保护锂电池免受过充和过放的损害，并确保充电电流和电压在安全范围内。
这对于延长锂电池的使用寿命、提高其安全性和稳定性至关重要。
2. 分析3.7v锂电池充电保护电路的工作原理和组成部分3.7v锂电池充电保护电路主要由充电管理芯片、电池管理芯片和保护电路三个部分组成。
充电管理芯片负责控制充电电压和电流，以及监测电池的充电状态。
电池管理芯片则负责监测电池的电压、温度和状态，以及控制放电和充电过程。
保护电路主要由过压保护、欠压保护和温度保护三部分组成，可以在电池出现异常情况时及时切断充电或放电电路，保护电池和电路的安全。
3. 详细解释3.7v锂电池充电保护电路的设计要点和注意事项设计3.7v锂电池充电保护电路的关键要点包括合理选择充电管理芯片和电池管理芯片、确定合适的过压保护和欠压保护参数、合理布局电路以确保信号传输的稳定性和可靠性。
还需要注意电路的功耗、成本和体积，以及与其他电路的兼容性和可集成性。
在设计过程中还需要充分考虑到电池的特性和使用环境，尽量减小设计误差和风险。
4. 探讨3.7v锂电池充电保护电路的改进和未来发展方向为了提高3.7v锂电池充电保护电路的性能和可靠性，可以从以下几个方面进行改进：提高充放电效率和速度、降低静态功耗和过压波动、提高温度控制和保护的准确性、增强防误触发功能。
为了防止锂电池在过充电、过放电、过电流等异常状态影响电池寿命，通常要通过锂电池保护装置来防止异常状态对电池的损坏。
目前锂电池的应用越来越广泛，从手机、MP3、MP4、GPS、玩具等便携式设备到需要持续保存数据的煤气表，其市场容量已经达到每月几亿只。
锂电池保护装置的电路原理如图1所示，主要是由电池保护控制IC和外接放电开关M1以及充电开关M2来实现。
当P +/P-端连接充电器，给电池正常充电时，M1，M2均处于导通状态；当控制IC检测到充电异常时，将M2关断终止充电。
当P+/P-端连接负载，电池正常放电时，M1，M2均导通；当控制IC检测到放电异常时，将M1关断终止放电。
图1：锂电池保护装置电路原理。
几种现有的锂电池保护方案图2是基于上述锂电池保护原理所设计的一种常用的锂电池保护板。
图中的SOT23-6L封装的是控制IC，SOP8封装的是双开关管M1，M2。
由于制造控制IC的工艺与制造开关管的工艺各不相同，因此图2中两个芯片是从不同的工艺流程中制造出来的，通常这两种芯片也是由不同的芯片厂商提供。
图2：传统的电池保护方案。
近几年来，业界出现了将几个芯片封装在一起以提高集成度、缩小最后方案面积的趋势。
锂电池保护市场也不例外。
图3中的两种锂电池保护方案A及B看起来是将图2中的两个芯片集成于一个芯片中，但实际上其封装内部控制器IC及开关管芯片仍是分开的，来自不同的厂商，该方案仅仅是将二者合封在一起，俗称“二芯合一”。
由于内部两个芯片实际仍来自于不同厂商，外形不能很好匹配，因此导致最终封装形状各异，很多情况下不能采用通用封装。
这种封装体积比较大，又不能节省外围元件，所以这种“二芯合一”的方案实际上并省不了太多空间。
在成本方面，虽然两个封装的成本缩减成一个封装的成本，但由于这个封装通常比较大，有的不是通用封装，有的为了缩小封装尺寸，需要用芯片叠加的封装形式，因此与传统的两个芯片的方案相比，其成本优势并不明显。
37v锂电池充电电路及负载保护一、3.7v锂电池充电电路3.7v锂电池的充电电路通常由充电电源、充电控制器、电池保护板等组成。
充电电源一般采用恒压恒流电源，以确保电池能够正常充电。
充电控制器一般采用芯片来实现，例如常用的LTC4000、TWL6016等芯片。
在充电电路中，电池保护板是必不可少的组件，它能够防止电池过充、过放、短路等危险情况的发生，从而保护电池的安全。
电池保护板一般由MOS 管、电阻、电容等元件组成。
二、负载保护负载保护是电路中非常重要的一部分，它可以确保电路在遇到负载异常情况时能够及时切断电源，以保护电路和电池的安全。
对于3.7v锂电池的负载保护，一般采用保险丝和MOS管来实现。
当电路中的电流超过保险丝的额定值时，保险丝会自动熔断，从而切断电源，保护电路和电池的安全。
而当电路中的电压超过MOS管的额定值时，MOS管会自动导通，使电流从MOS管中流过，从而保护电路和电池不受损坏。
除了以上两种常见的负载保护方式，还有其他的负载保护方式，例如采用继电器、晶闸管等元件来实现负载保护。
但是，这些负载保护方式相对来说比较复杂，需要更多的元件和电路设计。
三、保护板的设计与调试在设计3.7v锂电池的充电电路和负载保护时，需要考虑以下几个因素：1.电池的容量和充电电流的大小；2.充电电源的电压和电流的大小；3.负载的电流和电压的大小；4.保护板的功耗和散热情况；5.保护板的可靠性和稳定性。
在设计好充电电路和负载保护后，需要进行调试以确保其正常工作。
调试过程中需要注意以下几点：1.检查充电电源的电压和电流是否正常；2.检查充电控制器的芯片是否正常工作；3.检查电池保护板的MOS管是否正常工作；4.检查负载保护是否正常工作；5.检查整个电路的功耗和散热情况是否正常。
通过以上步骤，可以设计出一个可靠、稳定的3.7v锂电池充电电路及负载保护。
单节锂电池保护方案引言锂电池是一种常用的充电电池，广泛应用于各个领域，如移动电子设备、无人机、电动汽车等等。
然而，由于锂电池具有高能量密度和高电压的特点，当不正确使用或在充电、放电等操作过程中出现故障时，可能会引发严重的安全问题，如过充、过放、过流、短路等。
因此，为了确保锂电池的安全稳定运行，需要采取一系列有效的保护措施和方案。
1. 检测机制为了实现对锂电池的保护，首先需要对其状态进行监测和检测。
常见的检测机制包括电压检测、温度检测和电流检测。
•电压检测：通过监测锂电池的电压，可以及时发现并预防过充和过放的情况。
一般采用电压比较器或模拟电路来实现电压检测功能。
•温度检测：锂电池的过高温度可能会导致电池的损坏或爆炸。
因此，引入温度传感器可以及时监测锂电池的温度，当温度超过设定阈值时，触发保护措施。
•电流检测：电池的过大电流可能会导致电池的过热和损坏。
因此，引入电流传感器可以监测电池的放电和充电电流，以确保电流在安全范围内。
2. 保护方案针对锂电池可能出现的问题，可以采取以下保护方案：过充是指在充电过程中电池电压超过允许的最大值。
过充可能导致电池内部产生气体，电池体积膨胀甚至爆炸。
为防止过充，可以采用以下措施：•电压保护回路：通过设置电压比较器，当电池电压超过设定阈值时，关闭充电电路，以防止电池继续充电。
•电压均衡电路：在多节电池组中，由于每节电池可能存在微小差异，充电过程中容易导致某些电池过充。
通过引入电压均衡电路，可以在充电过程中将电池的电压进行均衡，避免过充现象的发生。
过放是指在放电过程中电池电压降低到不可逆性损害的程度。
过度放电可能会导致电池内部结构的损坏，影响电池的性能和寿命。
为了防止过放，可以采取以下措施：•电压保护回路：通过设置电压比较器，当电池电压降低到设定阈值时，关闭放电电路，以防止电池继续放电。
2.3 过流保护过流是指电池充放电过程中电流超过设定阈值的情况。
过大的电流可能会导致电池的过热和损坏。
锂电池充电保护方案锂电池是一种高能量密度、轻量化的电池技术，在手机、电动车、无人机等领域得到广泛应用。
然而，由于其化学特性和工作原理的限制，如果充电不当，锂电池可能会受损或发生危险。
因此，为了确保锂电池的安全和寿命，充电过程中需要进行充电保护。
锂电池的充电保护方案主要包括以下几个方面：1.电池选用：选择高质量、可靠的锂电池，确保其符合相关标准和认证要求。
合理选择电池的容量和放电倍率，以适应实际应用中的需求。
2.充电电流控制：充电时需要对电池施加适当的充电电流，并且要遵循电池厂商的建议。
过高的充电电流可能导致电池过热，损坏电池的内部结构，甚至引发火灾。
因此，充电器和充电控制电路需要精确地控制充电电流，并且要具备过流保护功能。
3.充电电压控制：在充电过程中，需要对电池施加适当的充电电压。
充电电压不能过高，以免引起电池内部的气体发生物质，造成电池膨胀、破裂甚至爆炸。
因此，充电器和充电控制电路需要具备精确的充电电压控制功能，并且要具备过压保护功能。
4.充电时间控制：充电时间过长可能导致电池内部发生自放电现象和金属锂的析出，影响电池的寿命和性能。
因此，充电器和充电控制电路需要具备充电时间控制功能，设定合理的充电时间，避免过长的充电时间。
5.温度控制：锂电池的充电过程会产生热量，如果充电过程中无法及时散热，可能会导致电池过热。
过热会损坏电池的内部结构，引起电解液的燃烧，甚至引发火灾。
因此，充电器和充电控制电路需要具备温度控制功能，及时监测电池的温度，并在温度超过安全范围时停止充电。
6.充电器和充电控制电路的安全措施：为了进一步提高充电保护的可靠性，充电器和充电控制电路需要具备一系列安全措施，例如过流保护、过压保护、温度保护、短路保护等。
同时，还应该定期检测和维护充电器和充电控制电路，确保其正常工作。
综上所述，锂电池充电保护方案需要对电池的电流、电压、时间和温度进行控制，并且充电器和充电控制电路需要具备一系列安全措施。
基于单片机的锂电池充电器设计锂电池是一种高能量密度、长寿命、轻巧的电池，被广泛应用于便携式电子设备、电动工具、无人机等领域。
为了正确而安全地充电锂电池，我们可以设计一个基于单片机的锂电池充电器。
本文将详细介绍此设计。
首先，我们需要明确设计的目标和要求。
一个理想的锂电池充电器应具备以下特点：充电电流可调；充电电流稳定性好；电池充电过程可实时监测；充电接口友好；具备过充保护、过放保护等安全保护机制。
基于这些要求，我们可以开始设计锂电池充电器。
一、电路设计1.电源电路设计：我们可以采用交流-直流变换的方式，将交流电源转换为直流电源供给锂电池充电器。
这里我们选择了一个标准的变压器、整流桥和滤波电容组成的整流电源模块。
变压器将交流电压转换为较低的交流电压，整流桥将交流电压整流为直流，滤波电容将直流电压进行平滑。
2.充电控制电路设计：充电控制电路是整个充电器的核心部分。
我们选择使用单片机作为控制器，采用PWM控制方式调节充电电流。
单片机内置了计数器和定时器功能，可以根据设定的参数控制PWM输出，实现电流的调节。
通过监控电池电压和充电电流，单片机还可以进行实时监测和保护控制。
3.充电保护电路设计：为了确保充电过程的安全，我们需要设计过充保护电路和过放保护电路。
过充保护电路主要用于监测电池电压，当电池电压超过设定的阈值时，会切断充电电路，以避免过充。
过放保护电路主要用于监测电池电压，当电池电压低于设定的阈值时，会切断充电电路，以避免过放。
这些保护电路一般使用功率MOS管来实现。
二、软件设计为了实现充电器的功能，我们需要编写相应的软件程序。
软件程序主要包括以下几个方面的功能：1.充电控制功能：根据选择的充电电流设置，通过PWM控制充电电流，并实时监测电池电压和充电电流。
2.充电保护功能：在充电过程中，实时监测电池电压，一旦电池电压超过设定的阈值，立即切断充电电路，避免过充。
一旦电池电压低于设定的阈值，立即切断充电电路，避免过放。
锂电池特性首先，问一句简单的问题，为什么很多电池都是锂电池？锂电池，工程师对它都不会感到陌生。
在电子产品项目开发的过程中，尤其是遇到电池供电的类别项目，工程师就会和锂电池打交道。
这是因为锂电池的电路特性决定的。
众所周知，锂原子在化学元素周期表中排在第三位，包含3个质子与3个电子，其中3个电子在锂原子核内部的分布对它的化学与物理特性起到决定性作用。
元素周期表锂原子核外层的3个电子，只有最外层的1个电子是自由电子，另外2个电子不属于自由电子，也就是不参与锂原子的电子性能。
为什么会选用锂元素作为电池的材料呢？这是因为，锂原子虽然最外层只有1个电子，但它的相对原子质量却仅仅只有7。
换句话说，在相同的质量密度条件下，锂原子所带的电能是最多的。
以铝元素为例进行对比，可以直观的得出结论。
铝元素，在元素周期表排在13位，最外层自由移动的电子数是3，相对原子质量是27。
也就是如果用质量为27的铝元素制造电池，它的电能是3；如果用相同质量为27的锂元素制造电池，它的电能是27*（1/7），大约为3.86。
显然，在电能方面，锂元素的3.86是要超过铝元素的3。
这就是为什么锂电池如此受欢迎的原因理论解释。
锂电池的充电电路在了解完锂电池的基本电路特性后，工程师在开发带有锂电池供电的项目时，就会面临锂电池的充电电路问题。
锂电池的电压为3.0V ~ 4.2V 之间变化，也就是锂电池的最大电压为4.2V，最小电压为3.0V。
最大电压与最小电压，对于锂电池而言，隐藏着什么电路含义呢？单节锂电池最大电压是4.2V，也就是锂电池两端能承受的极限电压不超过4.2V；最小电压为3.0V，也就是锂电池两端的极限放电电压不低于3.0V；换言之，它的另外一层电路意义是锂电池在接收外界的充电电路充电，它的最后充电电压不能高于4.2V；锂电池在向外界负载提供工作电源，它最后消耗的电压会停留在3.0V；基于此，如果工程师将常用的5V/1A或者5V/2A规格的充电器，对锂电池进行直接充电，这样是否可以呢？充电器显然是不行的。
方案一：BP2971 电源管理芯片特点·输入电压区间（Pack+）：Vss-0.3V～12V·FET 驱动CHG和DSG FET驱动输出·监测项过充监测过放监测充电过流监测放电过流监测短路监测·零充电电压，当无电池插入·工作温度区间： Ta= -40～85℃·封装形式: 6引脚 DSE（1.50mm 1.50mm 0.75mm）应用·笔记本电脑·手机·便携式设备绝对最大额定值·输入电源电压：-4.5V～7V·最大工作放电电流：7A·最大充电电流： 4.5A·过充保护电压（OVP）：4.275V ·过充压延迟：1.2s·过充保护电压（释放值）：4.175V ·过放保护电压（UVP）：2.8V ·过放压延迟：150ms·过放保护电压（释放值）：2.9V·充电过流电压（OCC）：-70mV ·充电过流延迟：9ms·放电过流电压（OCD）：100mV·放电过流延迟：18ms·负载短路电压：500mV·负载短路监测延迟：250us·负载短路电压（释放值）：1V典型应用及原理图图1：BP2971应用原理图引脚功能NC（引脚1）：无用引脚。
COUT（引脚2）：充电FET驱动。
此引脚从高电平变为低电平，当过充电压被V-引脚所监测到DOUT（引脚3）：放电FET驱动。
此引脚从高电平变为低电平，当过放电压被V-引脚所监测到VSS (引脚4)：负电池端。
此引脚用于电池负极的接地参考电压BAT（引脚5）：正电池连接端。
将电池的正端连接到此管脚。
并用0.1uF的输入电容接地。
V-（引脚6）：电压监测点。
此引脚用于监测故障电压，例如过冲，过放，过流以及短路电压。
芯片功能原理图芯片功能性模式监测参数参数可变（选）区间V OVP 过充监测电压 3.85V～4.60V 50mV steps正常工作：该芯片同时检引脚5（BAT）引脚4（VSS）之间电压差和引脚6（V-）引脚4（VSS）之间的电压差去控制电池的充放电。
这个系统处于正常工作模式，当电池电压小于过充电压并且大于过放电压且引脚6（V-）的电压在充电过流和放电过流电压之间。
如果满足以上条件，引脚2（COUT）和引脚3（DOUT）会输出高电平使电池正常工作。
过充模式：在充电时当电池电压大于过充监测电压（V OVP），进入该模式。
如果该情况持续超过过充监测延迟（T OVDO）, 引脚2（COUT）将转为低电平去断开充电回路。
当以下情况下，过充模式将被退出：·如果引脚V-电压大于过充监测电压（V OCC_Min）且电池电压降到过充释放电以下，将退出过充模式。
·如果引脚V-电压大于或等于过放监测电压（V OCD）且电池电压降到过充监测电压以下，将退出过充模式。
过放模式：如果电池电压低于过放监测电压的时间超过过放监测延迟，引脚3（DOUT）将转为低电平断开放电回路。
在此情况下，V-引脚被电阻（R V-D）拉起置BAT引脚。
引脚V-和BAT的电压差将会是1.3V或者更低。
电流消耗也会降到低耗能电流（I STANDBY）。
低耗能模式将会解除当充电器连入并且引脚V-和BAT的电压差大于1.3V。
在过放模式下，如果充电器连入电池且引脚V-的电压小于-0.7V，一旦电池电压超过过放监测电压（V UVP），过放模式将被退出且启动引脚DOUT闭合放电回路。
在过放模式下，如果充电器连入电池且引脚V-的电压大于-0.7V，一旦电池电压超过过放监测释放电压（V UVP+Hys），过放模式将被退出且启动引脚DOUT闭合放电回路。
放电过流（放电过流或负载短路）：当电池处于正常工作状态时，如果引脚V-等于或大于放电过流监测电流的时间超过放电过流监测延迟，引脚DOUT电平将被拉低使放电回路断开。
当Pack+和Pack-之间的电阻增至激活电阻，系统回到正常工作状态。
当V-引脚的电压降至BAT—1V或者更低，Pack+和Pack-之间电阻处于激活电阻或者连接充电器去退出放电过流模式。
充电过流：当电池处于正常工作状态时，如果引脚V-小于充电过流监测电流的时间超过充电过流监测延迟，引脚COUT电平将被拉低使充电回路断开。
当拔掉充电器，在V-引脚恢复到充电过流监测电压或者更高的电压时，系统将回到正常工作状态充电过流监测功能缺失，当系统处于过放模式。
使用注意事项1、当首次连接电池时，放电回路没有激活。
需要短路V-引脚和VSS引脚或者连接充电端的PACK+和PACK-。
2、如果电池过充大于过充监测电压且连接负载，放电过流监测和短路监测功能将缺失直到电池电压降到过充监测电压以下。
因为电池阻处于欧姆的十阶，所以输出端的负载会使电压迅速降低从而使过流监测和短路监测功能在过充释放延迟之后恢复。
3、当在过充后连接充电器，过充模式不会被退出即使电池电压已经降到过充释放电压以下。
过充模式可被退出当拔掉充电器。
4、一些电池供应商不推荐给零电压的电池充电，具体联系供应商之后再决定是否需要零电压充电功能。
5、零电压充电功能优先于充电过流监测工能。
在电池电压小于过房监测电压时，零电压充电功能将强行充电并使充电过流监测工能禁止电路设计准则1.确保FETs外电路有足够的散热，散热率基于参数的极值。
2.在连接两个FET开关时，应尽可能的靠近。
3.连接在引脚BAT上的RC过滤器应尽可能的靠近IC端口。
参考电路：方案二：MCP73831/2特点·线性充电管理整合的通路晶体管整合的电流感应反向放电保护·高精确率电压管理·电压管理选择：4.20V，4.35V，4.40V,4.5V ·可编程的充电电流：15mA，500mA·可选的预调节：10%，20%，40% 或 disable·可选的充电结束调节：5%，7.5%,10%，20%·充电输出MCP73831MCP73832·端口调节·温度区间：-40°C ～+85°C ·封装形式：8引脚（2mm 3mm DFN）5引脚（SOT-23）应用·锂离子、锂聚合物电池充电器·手机·便携式设备·数字相机·MP3播放器·蓝牙设备·USB充电器绝对最大额定值·VDD： 7V·VSS： -0.3～(VDD+0.3)V ·最大接合点温度T j：部限制·储存温度： -65°C ～+150°C ·人体模型（1.5k与100nF相串联）大于4kV·机器模型（200pF，无串联电阻） 400V典型应用及原理图图1：MCP738312应用原理图引脚功能VDD（引脚1-2）：供给电压推荐为[V REG (typical)+0.3V～6V]，用最小4.7uF电容连至VSS。
VBAT（引脚3-4）：连接到电池正极。
连于P通道MOSFET晶体管的漏极（Drain）。
用最小4.7uF电容连至VSS。
STAT（引脚5）：此引脚输出连接于LED指示灯，起模式转换指示功能。
其电阻上端也可连入微型控制器。
VSS (引脚6)：连入电池负极NC（引脚7）：无用引脚PROG（引脚8）：起预调节作用，用电阻与VSS相连来测量充放电电流。
EP（引脚9）：一个电子连接存在于EP和VSS之间。
两点必须在PCB板上的等压处相连。
芯片功能原理图模式流程图参考电路方案三：CN3052A /CN3052B简介：CN3052A/CN3052B是可以对单节锂离子或者锂-聚合物电池进行恒流/恒压充电的充电器电路。
该器件部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管，因此只需要极少的外围元器件，非常适用于便携式应用的领域。
特点：可以用USB口或交流适配器对单节锂电池充电片功率晶体管不需要外部阻流二极管和电流检测电阻输出电压4.2V，精度可达1%在电池电压较低时采用小电流的预充电模式用户可编程的持续充电电流可达500mA采用恒流/恒压充电模式电源电压掉电时自动进入低功耗的睡眠模式状态指示输出可驱动LED或与单片机接口电池温度监测功能芯片使能输入端封装形式SOP8和MSOP8产品无铅化应用：移动电子词典数码相机MP3播放器蓝牙应用各种充电器应用电路：（充电状态用红色LED指示，充电结束状态用绿色LED指示）同时应用USB接口和墙上适配器为锂电池充电，当墙上适配器有电时，则使用墙上适配器充电；当墙上适配器没电时，则使用USB接口为锂电池充电。
本应用电路只给出输入电源的连接，其它管脚的连接参照前面的应用电路。
功能框图：管脚功能描述TEMP（引脚1）：电池温度检测输入端。
将TEMP管脚接到电池的NTC传感器的输出端。
如果TEMP管脚的电压小于输入电压的45%或者大于输入电压的80%超过0.15秒，意味着电池温度过低或过高，则充电将被暂停，FAULT管脚被拉到低电平，表示进入电池故障状态。
如果TEMP在输入电压的45%和80%之间超过0.15秒，则电池故障状态将被清除，FAULT管脚为高阻态，充电将继续。
如果将TEMP管脚接到地，电池温度监测功能将被禁止。
ISET （引脚2）：恒流充电电流设置和充电电流监测端。
从ISET 管脚连接一个外部电阻到地端可以对充电电流进行编程。
在预充电阶段，此管脚的电压被调制在0.2V ；在恒流充电阶段，此管脚的电压被调制在2V 。
在充电状态的所有模式，此管脚的电压都可以根据下面的公式来监测充电电流： I CH = (V ISET ×900)／R ISET GND （引脚3）：电源地VIN (引脚4)：输入电压正输入端。
此管脚的电压为部电路的工作电源。
当V IN 与BAT 管脚的电压差小于40mv 时，CN3052A 将进入低功耗的睡眠模式，此时BAT 管脚的电流小于3uA 。
BAT （引脚5）：电池连接端。
将电池的正端连接到此管脚。
在芯片被禁止工作或者睡眠模式，BAT 管脚的电流小于3uA 。
BAT 管脚向电池提供充电电流和4.2V 的调制电压。
FAULT （引脚6）：漏极开路输出的电池故障状态指示端。
当TEMP 管脚的电压低于输入电压VIN 的45%或者高于输入电压VIN 的80%超过0.15秒时，表示电池温度过低或过高，FAULT 被部开关下拉到低电平，指示处于电池故障状态。
除此以外，FAULT 管脚将处于高阻态。
CHRG （引脚7）：漏极开路输出的充电状态指示端。
