密集架材料规格技术参数

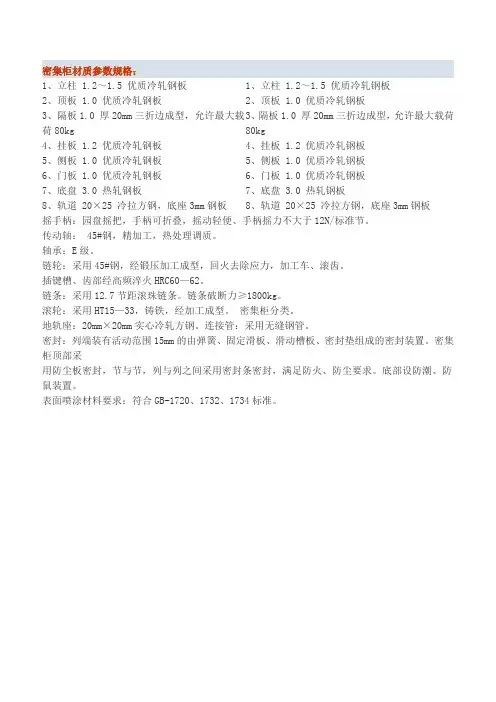

密集柜材质参数规格：
1、立柱 1.2～1.5 优质冷轧钢板1、立柱 1.2～1.5 优质冷轧钢板
2、顶板 1.0 优质冷轧钢板2、顶板 1.0 优质冷轧钢板
3、隔板1.0 厚20mm三折边成型，允许最大载荷80kg 3、隔板1.0 厚20mm三折边成型，允许最大载荷80kg
4、挂板 1.2 优质冷轧钢板4、挂板 1.2 优质冷轧钢板
5、侧板 1.0 优质冷轧钢板5、侧板 1.0 优质冷轧钢板
6、门板 1.0 优质冷轧钢板6、门板 1.0 优质冷轧钢板
7、底盘 3.0 热轧钢板7、底盘 3.0 热轧钢板
8、轨道20×25 冷拉方钢，底座3mm钢板8、轨道20×25 冷拉方钢，底座3mm钢板
摇手柄：园盘摇把，手柄可折叠，摇动轻便、手柄摇力不大于12N/标准节。

传动轴： 45#钢，精加工，热处理调质。

轴承：E级。

链轮：采用45#钢，经锻压加工成型，回火去除应力，加工车、滚齿。

插键槽、齿部经高频淬火HRC60—62。

链条：采用12.7节距滚珠链条。

链条破断力≥1800kg。

滚轮：采用HT15—33，铸铁，经加工成型。

密集柜分类。

地轨座：20mm×20mm实心冷轧方钢。

连接管：采用无缝钢管。

密封：列端装有活动范围15mm的由弹簧、固定滑板、滑动槽板、密封垫组成的密封装置。

密集柜顶部采
用防尘板密封，节与节，列与列之间采用密封条密封，满足防火、防尘要求。

底部设防潮、防鼠装置。

表面喷涂材料要求：符合GB-1720、1732、1734标准。

智能密集架技术参数V1.结构设计：智能密集架V11采用高强度钢材制作，具有坚固耐用的特点。

其结构包括主体架、升降装置、传动装置、控制系统等部分。

主体架为整体焊接结构，能够承受大的荷载压力。

2.外观尺寸：智能密集架V11的外观尺寸为标准尺寸乘以系统行数和列数。

系统行数和列数可以根据客户需求进行定制，最大支持10行10列。

3.载荷承重：智能密集架V11的最大载荷能力为每层1500千克。

每个仓位的承重能力根据货物特性可调整。

4.升降速度：智能密集架V11的升降速度为每分钟0.3米，可以快速调整货架高度，提高存取效率。

5.控制系统：智能密集架V11配备了先进的控制系统，可以实现多种操作模式，如手动模式、半自动模式和全自动模式。

操作简便，易于使用。

6.动力系统：智能密集架V11采用电动驱动装置，驱动升降装置和传动装置。

电动驱动装置具有高效、低噪音、低能耗的特点。

7.安全保护：智能密集架V11配备了多种安全保护装置，如防撞装置、限位开关、防坠器等，确保货物和使用人员的安全。

8.控制方式：智能密集架V11可以通过面板控制、遥控器控制和电脑控制三种方式进行操作。

9.自动化程度：智能密集架V11实现了高度自动化的仓储管理，可以与WMS仓储管理系统进行集成，实现智能化管理。

10.应用领域：智能密集架V11广泛应用于电子、汽车、机械设备、食品、医药等行业的仓储管理领域。

其高效的存取能力和占地面积小的特点，使其成为提高仓储效率的理想选择。

以上是智能密集架技术参数V11的详细介绍，该技术参数对于了解智能密集架的性能和应用具有参考价值。

档案密集架材质及技术参数说明（一）材料成型后采用参数：1.导轨轨盒：2.7mm热轧钢板；轨条：20×20mm实心方钢；2.底盘：横、纵梁及轮架组合：2.7mm热轧钢板；3.架体（冷轧钢板）立柱：1.2mm；搁板：1.0mm；挂板：1.2mm；门板：1.0mm；4.侧护板：冷轧钢板成型；5.传动机构轴承：优质单排调心；链轮：精密制造，45#高碳；链条：428#，Ф8.5，节距12.7 mm；滚轮：灰铸铁；传动杆：Ф26钢管；实心轴：Ф25，实心圆钢；6.制动装置边列锁定装置：专用锁。

中央制动装置：专用锁。

7.防护装置减震及密封装置：优质橡胶；防尘板：冷轧钢板成型；8.表面处理前处理：达到国家环保要求处理工序；表面涂层：棸脂环氧塑粉静电喷涂高温固化；（二）工艺流程及产品成型顺序如下：1、剪板机剪下料；2、冲压机钢模切角、打孔；3、折弯机对拼装料折弯成型；4、点焊、氧焊拼装焊接完后初品成型；5、产品喷塑前处理工序；6、热固性粉末静电喷涂，2000C高温固化；7、成品检查，包装入库；8、产品出库、运输、安装调试、验收。

（三）款式结构款式：手动有轨立柱式密集架。

结构：立柱结构为可调式。

外观线条更流畅美观。

导轨按照市场通用款式。

底盘为分段组合式，加工精高度，具有对接互换性。

导轨端头设有定位装置。

层间距可任意调整。

（四）传动机构1、手柄：采用方向盘式或折叠式摇把。

造型美观大方，手感舒适。

2、传动系统：采用档案密集架一体式传动机构。

双向超越离合器结构、中间驱动方式。

自由挂档脱落装置，轴承性能达到国家标准。

（五）制动装置每列均装有制动装置，即每一列均可锁定，查阅资料和存放文件时能确保人身安全，存取更安全；每一组合团体均装有总锁装置，使之做到每个组合团体都可锁定，每单元边列装有门锁。

（六）密封装置每列的接触面均有密封装置，由橡胶密封条组成。

每列架体顶部上方安装防尘板。

（七）制造要求1、所有钣金件、机加件加工后应打磨毛刺，无裂痕及伤痕。

档案密集架规格及技术要求
编号:LX201058-A1018 LX201058-A1018
采购单位名称:兰溪市公安局交通警察大队
一、项目参数
1.档案密集架:185.22立方米;
2.密集架材料规格和技术参数
名称配置材料规格技术参数
轨道座δ=3.0 热轧钢板轨道轨道20×20 实心方钢底盘底梁、轴承档、夹紧块δ=3.0 热轧钢板
立柱δ=1.5 冷轧钢板
搁板δ=1.0 冷轧钢板架体挂板δ=1.0 冷轧钢板
搁棒δ=1.0 冷轧钢板
门框δ=1.0冷轧钢板门面门板δ=1.0 冷轧钢板
定位模块 ABS 侧面板冷轧钢板钢制侧护板δ=1.0
轴承 P204 E级
传动轴Ø20 45#圆钢
连接钢管Ø25*2.5 无缝钢管
滚轮 HT20-40 铸铁传动
链轮 ZG45 精制齿轮机构
链条节距12.7 滚珠链条
摇手体 ZG45 摇手体双向超越离合器结构总成滚珠轴承
边列锁定装置 808锁制动
装置中间列制动装置
防震、防尘装置 20mm 磁性冰箱门吸条
防尘板、顶板δ=1.0 冷轧钢板防护
装置防鼠板δ=1.0 冷轧钢板
防倾倒装置δ=3.0 热轧钢板
前处理药剂 Zn系磷化表面表面喷塑环氧树脂 FRE9100E 处理纯水洗电导率?10μs 紧固件 45# Q235A GB5782
3.档案密集架库房平面布置图。
