电化学传感器

电化学co传感器原理电化学CO传感器原理电化学CO传感器是一种用于检测环境中CO浓度的传感器，其原理基于电化学反应。

CO（一氧化碳）是一种无色、无味、无臭且具有高度毒性的气体，广泛存在于工业排放、汽车尾气以及室内燃烧等场所。

因此，开发一种灵敏、准确、可靠的CO传感器对于保护人们的生命安全具有重要意义。

电化学CO传感器通常由三个主要部分组成：工作电极、参比电极和计数电极。

工作电极和参比电极之间的电势差与待测环境中CO 浓度成正比。

在传感器工作过程中，CO分子在工作电极表面吸附，并发生氧化还原反应，导致电流变化。

通过测量这个电流变化，就可以确定环境中CO浓度的大小。

具体来说，电化学CO传感器的工作原理如下：1. 氧化反应：CO分子在工作电极表面与吸附氧发生反应，生成CO2。

该反应可表示为：CO + O2 → CO2。

2. 还原反应：CO2分子在工作电极表面与电子发生反应，生成CO32-离子。

该反应可表示为：CO2 + 2e- → CO32-。

3. 电流变化：在传感器工作过程中，工作电极表面的CO2浓度与CO浓度成正比。

因此，通过测量工作电极和参比电极之间的电势差，可以间接测量环境中CO浓度的大小。

电势差的变化与CO浓度呈线性关系，可以通过校准来确定具体的CO浓度。

电化学CO传感器具有以下优点：1. 灵敏度高：电化学CO传感器对CO浓度的变化非常敏感，能够检测到极低浓度的CO。

2. 快速响应：电化学CO传感器的响应时间短，可以在几秒钟内对CO浓度的变化作出响应。

3. 高选择性：电化学CO传感器对CO与其他气体的区分度高，可以准确测量环境中CO的浓度。

4. 长寿命：电化学CO传感器的寿命较长，一般可使用数年。

5. 易于集成：电化学CO传感器可以与其他传感器、控制系统等集成，实现对CO浓度的实时监测和控制。

尽管电化学CO传感器具有上述优点，但也存在一些限制：1. 受环境条件影响：电化学CO传感器的性能受到温度、湿度等环境条件的影响，需要进行温湿度补偿来提高准确性。

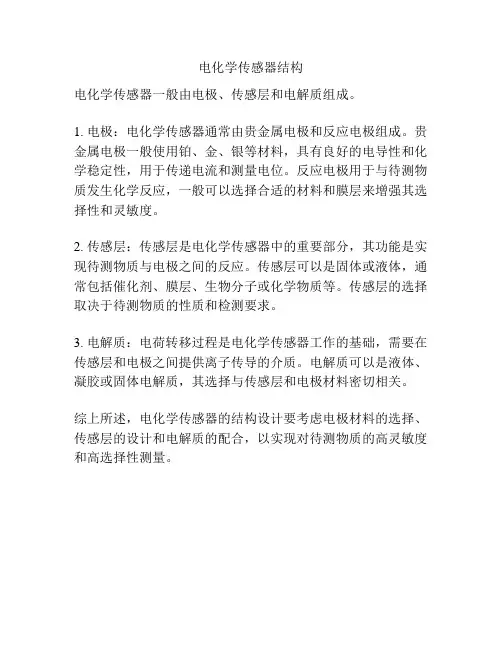

电化学传感器结构
电化学传感器一般由电极、传感层和电解质组成。

1. 电极：电化学传感器通常由贵金属电极和反应电极组成。

贵金属电极一般使用铂、金、银等材料，具有良好的电导性和化学稳定性，用于传递电流和测量电位。

反应电极用于与待测物质发生化学反应，一般可以选择合适的材料和膜层来增强其选择性和灵敏度。

2. 传感层：传感层是电化学传感器中的重要部分，其功能是实现待测物质与电极之间的反应。

传感层可以是固体或液体，通常包括催化剂、膜层、生物分子或化学物质等。

传感层的选择取决于待测物质的性质和检测要求。

3. 电解质：电荷转移过程是电化学传感器工作的基础，需要在传感层和电极之间提供离子传导的介质。

电解质可以是液体、凝胶或固体电解质，其选择与传感层和电极材料密切相关。

综上所述，电化学传感器的结构设计要考虑电极材料的选择、传感层的设计和电解质的配合，以实现对待测物质的高灵敏度和高选择性测量。

在实际中，由于电极 表面连续发生电化发应， 传感电极电势并不能保持 恒定，在经过一段较长时 间后，它会导致传感器性 能退化。为改善传感器性 能，人们引入了参考电极 ，通过控制使工作电极和 参比电极之间的电位保持 一定，故传感电极间的电 位保持一定，构成恒电位 仪电路 。
恒电位仪
这是一个电压跟随电路，参比电极与 工作电极的电压差Vout等于输入的给定电 压 U0, 处于接地电位的工作电极相对参比 电极有一个 -U0的电位，因此输入电压在 电池中被反相。在电路中没有给出测量流 出传感器工作电极的电流装置。 可以看出，要得到恒定的电压，电路 上必须满足两个条件，一是具有基准电压 （有时也称给定电压），使恒定的电压值 可调，二是满足恒电位的调节规律，也就 是当电路的参数变化时（如电源电压变化 或由于电化学变化的延续引起电极电位漂 移），恒电位仪应具有自动调节的能力， 使电极电位保持恒定。通常恒电位的调节 是依靠深度电压负反馈来实现的 。
葡萄糖酶电极。其敏感膜为葡萄糖氧化酶，它固定在聚乙烯酰胺 凝胶上。转换电极为Clark氧电极(为测定水中溶解氧含量而设计的一种极谱电极 )， 其Pt阴极上覆盖一层透氧聚四氟乙烯膜。当酶电极插入被测葡萄糖 溶液中时，溶液中的葡萄糖因葡萄糖氧化酶作用而被氧化，此过程 中将消耗氧气。此时在氧电极附近的氧气量由于酶促反应而减少， 通过测量电流值的变化就可以确定葡萄糖浓度。葡萄糖传感器的核 心是酶膜，提高酶膜的性能是提高酶电极性能的关键。
以电阻应变计为转换元件的电阻应变式传感器,主要由弹性元件 、粘贴于其上的电阻应变片、输出电信号的电桥电路及补偿电路构 成。其中感受被测物理量的弹性元件是其关键部分,结构形式有多样, 旨在提高感受被测物理量的灵敏性和稳定性。 电阻应变式传感器工作原理是：由于被测物理量 (如载荷,位移,压力 等)能够在弹性元件上产生弹性变形 (应变),而粘贴在弹性元件表面的 电阻应变计可以将感受到弹性变形转变成电阻值的变化,这样电阻应 变式传感器就将被测物理量的变化转换成电信号的变化量,再通过电 桥电路及补偿电路输出电信号。通过测量此电量值达到测量非电量 值的目的。

22
2、酶固定化技术
直接、间接两种方法。
直接法：通过化学修饰方法直接固定在电极表面； 间接法：将酶先固定在载体上，再组装在电极上。
常用方法：
（1）、聚合物包埋法：将酶等生物分子包埋并固定在高分 子聚合物三维网络结构中。 聚丙烯酰胺、聚吡咯、聚苯胺等； （2）、共价键合法：将酶等生物分子通过共价键与电极表 面结合，从而实现固定化。
24
实例：葡萄糖氧化酶(GOD)传感器 1． 将载有葡萄糖氧化酶的酶电极浸入含有溶解氧的葡萄 糖待测溶液中； 2． GOD 催化葡萄糖氧化反应：
CH2OH(CHOH)4CHO+H2O+O2CH2OH(CHOH)4COOH+H2O2
3． 溶液中剩余的氧气或产生的 H2O2 穿过透过性膜到达传 感电极(如 Pt，Ag)上发生氧化或还原反应； 4． 通过电化学方法测定出氧气量的减少或 H2O2 量的增加， 从而间接测定出葡萄糖的浓度。
pH玻璃电极—对H+有响应的氢离子选择性电极， 其敏感膜就是玻璃膜； 与pH玻璃电极相似，其他各类离子选择性电极在 其敏感膜上同样也不发生电子转移，而只是在膜 表面上发生离子交换而形成膜电位。
8
构成：
由参比电极、内部标准溶液、离子选择性膜构成。 内部标准溶液：含相同离子的强电解质溶液(0.1mol· kg-1)。 参比电极：饱和甘汞电极（SCE）或者 Ag-AgCl 电极。 内部参比电极与外部参比电极之间的电位差即为膜电位
9
原理：
假设电极膜对某种阳离子 Mn+有选择性， 则膜电位可用能 斯特方程表示为： 膜= －2.303RT/ZF lg1/aMn+
膜
中包含膜内表面的膜电位、 内参比电极的电极电势以及除浓度外其
