(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920267153.0
(22)申请日 2019.03.04
(66)本国优先权数据201821739298.8 2018.10.26 CN
(73)专利权人 曹露馨地址 423314 湖南省郴州市永兴县大布江乡深洞村天堂组
(72)发明人 曹露馨
(51)Int.Cl.D06F 57/08(2006.01)A47C 29/00(2006.01)F16C 11/04(2006.01)
(54)实用新型名称多功能晾衣架(57)摘要一种多功能晾衣架，包括晾衣架本体，晾衣架本体由两根第一支撑杆及两根第二支撑杆和一根晾衣杆构成，晾衣杆由第一晾衣杆和第二晾衣杆构成、第一晾衣杆和第二晾衣杆是一体，第一支撑杆和第二支撑杆上部连接、下部叉开，晾衣杆的两端连接两根第一支撑杆的上部或者第二支撑杆的上部，固定条连接第一支撑杆和第二支撑杆，固定杆有两组，第一固定杆两端斜着连接第一支撑杆和第一晾衣杆，第二固定杆两端斜
着连接第二支撑杆和第二晾衣杆。
权利要求书1页 说明书6页 附图7页CN 209722528 U2019.12.03
CN 209722528
U1.一种多功能晾衣架，包括晾衣架本体（1），其特征是：晾衣架本体（1）由两根第一支撑
杆（1-1）及两根第二支撑杆（1-2）和一根晾衣杆（1-3）构成，晾衣杆（1-3）由第一晾衣杆（1-
3-1）和第二晾衣杆（1-3-2）构成、第一晾衣杆（1-3-1）和第二晾衣杆（1-3-2）是一体，第一支
撑杆（1-1）和第二支撑杆（1-2）上部连接、下部叉开，晾衣杆（1-3）的两端连接两根第一支撑
杆（1-1）的上部或者第二支撑杆（1-2）的上部，固定条（2）连接第一支撑杆（1-1）和第二支撑
杆（1-2），固定杆（3）有两组，第一固定杆（3-1）两端斜着连接第一支撑杆（1-1）和第一晾衣
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920452483.7
(22)申请日 2019.04.04
(73)专利权人 广东海洋大学地址 524013 广东省湛江市霞山区解放东路40号
(72)发明人 王先昌
(74)专利代理机构 广州粤高专利商标代理有限公司 44102代理人 陈伟斌 刘瑶云
(51)Int.Cl.A47G 25/44(2006.01)
(54)实用新型名称一种伸缩式晾衣架(57)摘要本实用新型公开了一种伸缩式晾衣架，包括晾衣架主体、底钩、连接柱和侧防滑条，所述晾衣架主体上开设有调整窗，所述连接柱贯穿调整窗，且连接柱上开设有第一内螺纹孔，并且第一内螺纹孔与紧固螺栓相互连接，所述紧固螺栓贯穿第二内螺纹孔和侧孔，且第二内螺纹孔开设在内凸条上，所述内凸条固定在活动肩架内侧，且内凸条与调整窗相互连接，所述活动肩架的内侧顶面固定有内防滑条，且活动肩架的外侧边缘部分设置有侧防滑条。该伸缩式晾衣架，采用新型的结构设计，使得本装置支撑衣物的结构可以在一定范围内伸缩调整，令本装置可以对大小不同的成人和儿童的衣物进行稳定的固定，且设计了防滑固定结构，
保证衣物悬挂时的稳定性。
权利要求书1页 说明书3页 附图2页CN 209789436 U2019.12.17
CN 209789436
U1.一种伸缩式晾衣架，包括晾衣架主体（1）、底钩（5）、连接柱（6）和侧防滑条（14），其特
征在于：所述晾衣架主体（1）上开设有调整窗（2），且调整窗（2）的边侧设置有堵块（3），并且
晾衣架主体（1）上端面设置有顶防滑条（4），同时晾衣架主体（1）底部固定有底钩（5），所述
连接柱（6）贯穿调整窗（2），且连接柱（6）上开设有第一内螺纹孔（7），并且第一内螺纹孔（7）
与紧固螺栓（8）相互连接，所述紧固螺栓（8）贯穿第二内螺纹孔（9）和侧孔（10），且第二内螺
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920469499.9
(22)申请日 2019.04.09
(73)专利权人 王小英地址 213000 江苏省常州市武进区洛阳镇虞桥村委朱杨村11号
(72)发明人 王小英 朱初方
(51)Int.Cl.D06F 57/12(2006.01)B66D 1/04(2006.01)B66D 1/26(2006.01)B66D 1/28(2006.01)
(54)实用新型名称一种晾衣架的升降手摇装置(57)摘要本实用新型公开了一种晾衣架的升降手摇装置，包括手摇器主体和调节机构，所述手摇器主体的外侧设置有手摇柄，且手摇器主体的表面均连接有动滑轮，所述动滑轮的一侧镶嵌有润滑机构，且动滑轮的内部安置有转筒，所述手摇器主体的底部安置底板，且手摇器主体的表面镶嵌有调节机构，所述调节机构的内部设置有固定筒，且固定筒相邻的一侧设置有第二旋转轴。本实用新型中，通过设置润滑机构可以使利用石蜡柱对连接绳的表面进行摩擦润滑作用，使升降过程中手摇柄转动流畅，避免因长期使用而导致连接绳的外表面粗糙易断裂，给晾衣架在升降的中途突然断开从而造成麻烦，石蜡柱可以对连接绳
的表面起到保护膜的作用。
权利要求书1页 说明书4页 附图3页CN 209854408 U2019.12.27
CN 209854408
U1.一种晾衣架的升降手摇装置，包括手摇器主体（1）和调节机构（13），其特征在于，所
述手摇器主体（1）的外侧设置有手摇柄（2），且手摇器主体（1）的表面均连接有动滑轮（3），
所述动滑轮（3）的一侧镶嵌有润滑机构（5），且动滑轮（3）的内部安置有转筒（9），所述手摇
器主体（1）的底部安置底板（4），且手摇器主体（1）的表面镶嵌有调节机构（13），所述调节机
构（13）的内部设置有固定筒（6），且固定筒（6）相邻的一侧设置有第二旋转轴（7），所述第二

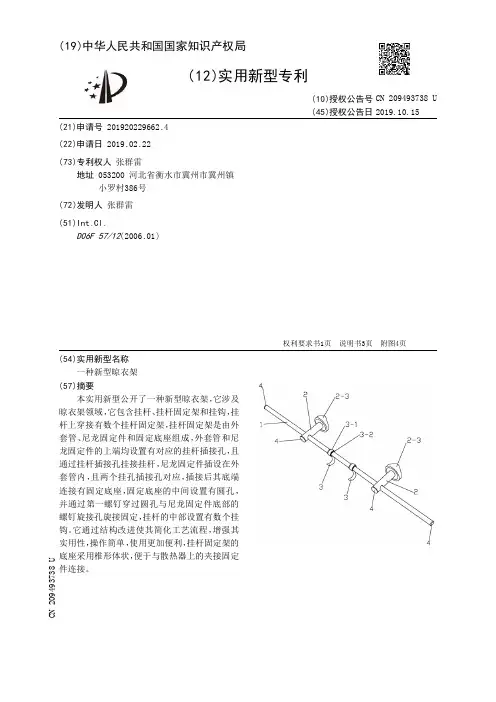

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920229662.4
(22)申请日 2019.02.22
(73)专利权人 张群雷地址 053200 河北省衡水市冀州市冀州镇小罗村386号
(72)发明人 张群雷
(51)Int.Cl.D06F 57/12(2006.01)
(54)实用新型名称一种新型晾衣架(57)摘要本实用新型公开了一种新型晾衣架，它涉及晾衣架领域，它包含挂杆、挂杆固定架和挂钩，挂杆上穿接有数个挂杆固定架，挂杆固定架是由外套管、尼龙固定件和固定底座组成，外套管和尼龙固定件的上端均设置有对应的挂杆插接孔，且通过挂杆插接孔挂接挂杆，尼龙固定件插设在外套管内，且两个挂孔插接孔对应，插接后其底端连接有固定底座，固定底座的中间设置有圆孔，并通过第一螺钉穿过圆孔与尼龙固定件底部的螺钉旋接孔旋接固定，挂杆的中部设置有数个挂钩。它通过结构改进使其简化工艺流程，增强其实用性，操作简单，使用更加便利，挂杆固定架的底座采用椎形体状，便于与散热器上的夹接固定
件连接。
权利要求书1页 说明书3页 附图4页CN 209493738 U2019.10.15
CN 209493738
U1.一种新型晾衣架，其特征在于：它包含挂杆(1)、挂杆固定架(2)和挂钩(3)，挂杆(1)
上穿接有数个挂杆固定架(2)，挂杆固定架(2)是由外套管(2-1)、尼龙固定件(2-2)和固定
底座(2-3)组成，外套管(2-1)和尼龙固定件(2-2)的上端均设置有对应的挂杆插接孔(2-
4)，且通过挂杆插接孔(2-4)挂接挂杆(1)，尼龙固定件(2-2)插设在外套管(2-1)内，且两个
挂杆插接孔(2-4)对应，插接后其底端连接有固定底座(2-3)，固定底座(2-3)的中间设置有
圆孔(2-5)，并通过第一螺钉(2-6)穿过圆孔(2-5)与尼龙固定件(2-2)底部的螺钉旋接孔
(2-2-1)旋接固定，挂杆(1)的中部设置有数个挂钩(3)。
