新编环保型粉末涂料配方设计生产涂

粉末涂料的配方设计
1.选材
配方设计中，涂料的配料要考虑混摊费用，热稳定性，结焦，耐腐蚀，耐候性，抗紫外线和耐磨性等因素，因此需要选用质量优良、性能稳定的
原料，保证涂料的质量。

（1）粉末涂料配料控制：
有机溶剂：苯、甲苯、乙苯、正丁醚、三氯甲烷、四氯化碳、四氢呋咱、苯乙烯、烯丙胺等。

有机硅树脂：醚硅树脂、羟基硅树脂等。

颜料：铁黄颜料、铬黄颜料、稀土黄颜料、磷黄颜料、黑色颜料等。

稀释剂：硝酸钠、三元乙酸乙酯、甲醇等。

填料：硅粉和氧化铝粉等。

（2）粉末涂料配料配比：
有机溶剂：25％-30％
有机硅树脂：20％-25％
颜料：20％-25％
稀释剂：1％-5％
填料：20％-25％
粉末涂料配料量的调整要结合实际生产情况，使涂料的性能达到所需
要求。

二、涂料配方设计
1.首先要明确涂料性质的要求，如涂料的气味挥发量、耐候性、耐腐蚀性、抗紫外线性能、施涂平整度、涂膜厚度等；
2.依据涂料性能的要求，确定配料功能，选择满足要求的原料，如有机液体树脂作为连续体，有机硅树脂作为粘结剂，溶剂作为涂料的低温。

粉末涂料的配方设计，干货收藏！粉末涂料应用十分普及，在许多领域正在逐步替代含溶剂涂料等传统涂料，几十年的发展，粉末涂料技术已很成熟，这里简要介绍基本配方（通用型）设计和部分重点市场的配方设计（实用型）、试验过程等。

一、粉末涂料基本配方设计要点1、环氧型粉末涂料环氧粉末是热固性粉末最早研发和形成市场的粉末品种，一般是基于双酚A型环氧树脂，按照常见的看法。

环氧粉末分为功能型和装饰型两类。

、功能型环氧粉末近年来发展迅速，主要应用在防腐（输油输气、管件和阀件、钢筋等）领域、电子（元件等）和电气领域（汇流排和母线等）。

功能型环氧粉末的基础树脂除双酚A型环氧树脂，也经常采用改性环氧如酚醛环氧树脂、橡胶弹性体环氧树脂等，具体在后面“功能型环氧粉末”有较具体的叙述。

装饰性环氧粉末目前并不普及，一般应用于特殊效果如水纹（绵绵漆）和裂纹粉末、浴室把手罩光透明粉和铸铁件表面花纹（如缝纫机机头用皱纹）等。

凡是在一定温度（110～200℃）下能与环氧基反应的化合物，都可以作为环氧粉末的固化剂，而事实上适合环氧粉末的固化剂主要品种有胺类（双氰胺、改性或加速双氰胺），酸酐（芳香族酸酐、脂环族酸酐等）酰肼（葵二酸二酰肼、己二酸二酰肼等）、咪唑类（往往作促进剂）和有机酚类固化剂等几类，根据不同的技术要求而选择相应的固化剂，同时要选择合适的固化促进剂配合，满足各种实际需要和固化条件，促进剂也有很多种类，如乙酰丙酮金属盐、三苯基膦（TPP）及其鏻盐、芳基异氰酸酯的加成物(取代脲)、2-苯基咪唑啉以及二甲基咪唑等。

2、环氧/聚酯型（混合型）粉末当前在国内还是生产量最大和使用面最宽的品种。

配方设计主要从涂层各项性能要求和售价成本入手。

相关技术和配方在前后有关章节中有具体说明。

二、常见配方实用型主要以耐候性粉末、白色家用电器粉末（以微波炉为例）、基础美术型粉末、户内外高透明粉末为基本内容，针对功能型粉末再作重点介绍，这是由于功能型粉末（以环氧粉末为主）实际应用领域和市场近来扩展很快，用途和性能不断提高，是目前重要的研发方向之一，同时也是能够取得较好经济效益的重要途径。

无菌粉末涂料的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!无菌粉末涂料是一种新型的环保型涂料，其生产过程需要在严格的无菌环境下进行。

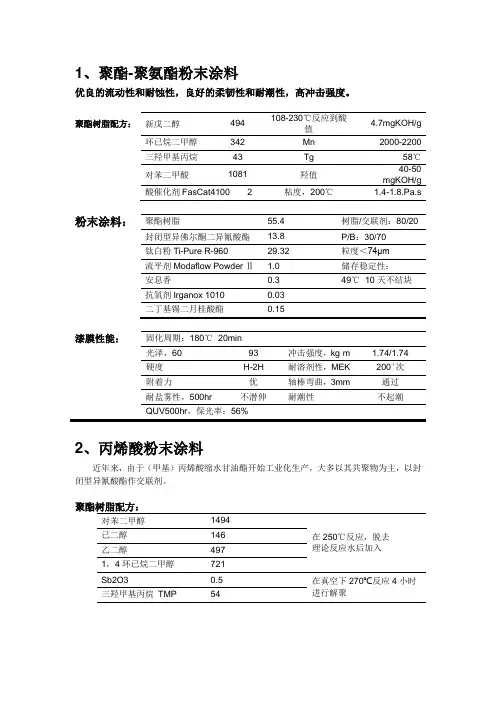

1、聚酯-聚氨酯粉末涂料优良的流动性和耐蚀性，良好的柔韧性和耐潮性，高冲击强度。

聚酯树脂配方： 新戊二醇 494 108-230℃反应到酸值4.7mgKOH/g 环已烷二甲醇 342 Mn 2000-2200 三羟甲基丙烷 43 Tg 58℃对苯二甲酸1081羟值 40-50 mgKOH/g 酸催化剂FasCat4100 2粘度，200℃ 1.4-1.8.Pa.s粉末涂料：聚酯树脂55.4 树脂/交联剂：80/20 封闭型异佛尔酮二异氰酸酯 13.8 P/B ：30/70 钛白粉Ti-Pure R-960 29.32 粒度＜74μm 流平剂Modaflow Powder Ⅱ 1.0 储存稳定性： 安息香0.3 49℃×10天不结块 抗氧剂Irganox 1010 0.03 二丁基锡二月桂酸酯 0.15漆膜性能：固化周期：180℃×20min光泽，60° 93 冲击强度，kg·m 1.74/1.74 硬度 H-2H 耐溶剂性，MEK 200＋次 附着力优 轴棒弯曲，3mm 通过 耐盐雾性，500hr不潜伸耐潮性 不起潮QUV500hr ，保光率：56%2、丙烯酸粉末涂料近年来，由于（甲基）丙烯酸缩水甘油酯开始工业化生产，大多以其共聚物为主，以封闭型异氰酸酯作交联剂。

聚酯树脂配方：对苯二甲醇 1494 在250℃反应，脱去 理论反应水后加入已二醇 146 乙二醇497 1，4环已烷二甲醇 721 Sb2O30.5 在真空下270℃反应4小时 进行解聚 三羟甲基丙烷 TMP 54性质：羟值33mgKOH/g酸值1.6 mgKOH/g软化点125℃Mn 5200丙烯酸树脂配方：二甲苯3000甲基丙烯酸丁酯312 共聚体，羟值77 mgKOH/g甲基丙烯酸甲酯600 软化点105℃甲基丙烯酸羟丙酯230丙烯酸缩水甘油酯25偶氮二异丁腈50正十二烷基硫醇 2聚酯/丙烯酸树脂复合物配方聚酯树脂70 170℃下反应1小时丙烯酸树脂30涂料配方：上述聚酯/丙烯酸复合物 5聚酯树脂67丙烯酸树脂28Vestagon B 1530 23钛白粉40流平剂 1涂料性能：固化条件——200℃×20min光泽，60°98% Erichsen 杯突＞7mm 轴棒弯曲，3mm 通过Dupont 冲击强度50cm 硬度2H 日光老化仪500hr，保光性84% 耐污染性优。
