给水排水管道不开槽施工(共61页)

不开槽主体工程施工方案一、工程概况本项目为XX城市供水排水管道工程，位于XX市中心区域，工程内容包括新建供水管道和排水管道，管道直径分别为DN1000mm和DN800mm。

工程全长约1500m，采用不开槽施工方法。

不开槽施工是指在管道沿线地面下开挖成形的洞内敷设或浇筑管道的施工方法。

该方法具有施工速度快、对地面交通和环境影响小、施工精度高等优点。

二、不开槽施工方案1. 施工准备（1）施工前，应充分了解工程设计文件、工程地质、水文地质及周围环境情况，根据实际情况制定详细的施工方案。

（2）对施工人员进行安全教育和技术培训，确保施工安全、质量。

（3）准备施工所需的各种机械设备、材料及工具。

2. 施工方法（1）顶管法：顶管法适用于地下水位较低、土质较好的地段。

施工时，先在地面上设置顶管设备，然后通过顶管设备将管道顶入土中，直至达到设计位置。

顶管过程中，应控制好管道的倾斜度和轴线位置，确保管道质量。

（2）盾构法：盾构法适用于地下水位较高、土质较差的地段。

施工时，先在地面上设置盾构设备，然后通过盾构设备在地下掘进形成隧道，再在隧道内敷设管道。

盾构过程中，要注意控制隧道轴线和竖井位置，确保隧道和管道质量。

（3）浅埋暗挖法：浅埋暗挖法适用于地下水位较低、土质较好的地段。

施工时，先在地面上设置暗挖设备，然后通过暗挖设备在地下掘进形成隧道，再在隧道内敷设管道。

浅埋暗挖过程中，应控制好隧道轴线和竖井位置，确保隧道和管道质量。

（4）地表式水平定向钻法：地表式水平定向钻法适用于地下水位较低、土质较好的地段。

施工时，先在地面上设置水平定向钻设备，然后通过水平定向钻设备在地下钻进形成钻孔，再将管道通过钻孔敷设至设计位置。

钻孔过程中，应控制好钻孔的方向和倾斜度，确保管道质量。

（5）夯管法：夯管法适用于地下水位较低、土质较好的地段。

施工时，先在地面上设置夯管设备，然后通过夯管设备将管道夯入土中，直至达到设计位置。

夯管过程中，应控制好管道的倾斜度和轴线位置，确保管道质量。

给水排水管道不开槽施工一、工作坑施工1.工作坑位置的确定工作坑位置应根据地形、管线设计、地面障碍物情况等因素确定。

一般按下列条件进行选择。

(1)根据管线设计情况确定，如排水管线可选在检查井处。

(2)单向顶进时，应选在管道下游端，以利于排水。

(3)考虑地形和土质情况，有无可利用的原土后背等。

(4)工作坑要与被穿越的建筑物有一定的安全距离。

(5)便于清运挖掘出来的泥土，有堆放管材、工具设备的场所。

(6)距离水源、电源较近。

2.工作坑尺寸的计算工作坑应有足够的空间和工作面，不仅要考虑管道的下放、各种设备的进出、人员的上下以及坑内操作等必要的空间，还要考虑弃排土的位置等，因此，其平面形状一般采用矩形。

(1)工作坑的宽度。

工作坑的宽度和管道的外径与坑深有关。

一般对于较浅的坑，施工设备放在地面上；对于较深的坑，施工设备都要放在坑下。

浅工作坑：B=D+S(4-1)深工作坑：B=3D+S(4-2)式中：B为工作坑底宽度(m)；D为被顶进管道外径(m)；S为操作宽度(m)，一般可取2.4～3.2m。

(2)工作坑的长度。

L=L1+L2+L3+L4+L5(4-3)式中：L为矩形工作坑的底部长度(m)；L1为工具管长度（m），当采用管道第一节管作为工具管时，钢筋混凝土管宜不小于0.3m，钢管宜不小于0.6m；L2为管节长度(m)；L3为运土工作间长度(m)；L4为千斤顶长度(m)；L5为后背墙的厚度(m)。

(3)工作坑的深度。

H1=h1+h2+h3(4-4)H2=h1+h3(4-5)式中：H1为顶进坑地面至坑底的深度(m)；H2为接受坑地面至坑底的深度(m)；h 1为地面至管道底部外缘的深度(m)；h2为管道外缘底部至导轨底面的高度(m)；h3为基础及其垫层的厚度(m)，但应不小于该处坑室的基础及垫层厚度。

3.工作坑施工方法工作坑施工方法有两种：一种方法是采用钢板桩或普通支撑，用机械或人工在选定的地点，按设计尺寸挖成，坑底用混凝土铺设垫层和基础；另一种方法是利用沉井技术，将混凝土井壁下沉至设计高度，用混凝土封底。

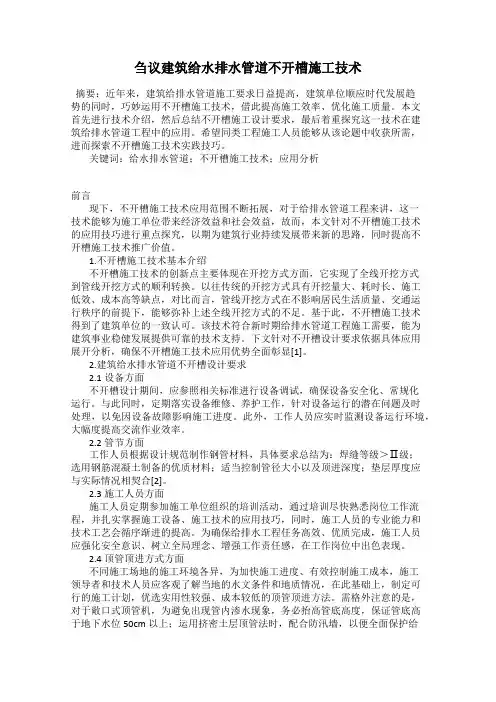

市政给水排水管道不开槽设计及施工技术摘要:市政给水排水工程的建设直接影响着城市居民的生活,是城市建设的基础设施｡在市政给水排水工程中,管道的敷设是关键的施工环节,影响着给水排水的质量以及交通等｡所以在市政给水排水管道的设计中需要能够综合考虑,采取合理的设计方式｡给水排水管道不开槽施工技术的应用使得管道的施工不受季节的影响,同时开挖的规模小,具有良好的经济性｡文章主要对市政给水排水管道不开槽设计以及其施工技术进行分析｡关键词:市政给水排水管道;不开槽设计;施工技术1给排水管道不开槽技术优点分析1.1施工效率高一般采用不开槽管道施工技术时,施工不受环境影响,施工机械可以灵活进入施工现场,可操作性强,施工速度快,效率高｡1.2环境影响小不开槽管道施工时,不是全断面开挖,管道不会露出地面,施工噪声小,产生的粉尘等也不易扩散到周围,对地面的破环和影响较小,对环境产生的影响也相对较小｡1.3经济效益高不开槽施工中不用全开挖,对道路的其他管线等破坏较小,能有效减少施工占地,不必拆除地面上的管线或浅埋的障碍物,施工中的土石挖填和抽排水等费用减少,能有效降低工程成本｡1.4施工安全性高采用不开槽施工技术时,能有效避免深基坑施工,管道焊接也可在地面完成,施工中不受季节影响,对于施工安全性有保障｡2市政施工中给排水管道不开槽施工的技术2.1浅埋暗挖施工技术分析浅埋暗挖施工技术是市政施工给排水管道不开槽施工技术中的主要应用方式,在浅埋暗挖施工中,需要严格按照设计的要求来对导轨的安装坡度进行设置,在管道的材料选择中一般采用的为钢质的管道,同时考虑管道的轻度以及刚性是否能够满足施工的要求,保证施工的质量和进度｡施工顶进中的顶力也是重点考虑的问题,对轴线的安装中可以根据具体的情况采用对称管道或者水平管道的方式;还需要保证导轨与顶铁的接触更加顺畅,消除接触中的阻滞,进而防止出现传力或者受力的不平衡,使力度的分配更加均匀｡在顶进作业的过程中,施工人员需要缩短顶铁停留的时间,并对顶铁的运行状态进行定期观察,保证顶铁的正常工作;在导轨与顶铁间可以放置一些缓冲的材料,从而减小摩擦力;还需要使管道中心与千斤顶处于垂直对称的状态,并在支架上进行固定;此外对千斤顶的油路进行并联,并配备一系列的控制系统｡在安装外油泵､换向阀以及千斤顶等设施后,还需要对整个系统进行调试,防止出现一些遗漏的问题,并按照规定的速度来推进千斤顶｡在千斤顶的推进中,开始可以采用缓慢的速度进行,当各个配件磨合后,再采用正常的速度来行进｡2.2顶管､盾构后背墙的施工技术分析顶管工作井的施工过程中,需要以顶管机的设计为基础,来对曲平面的尺寸进行确定,保证深度与顶管机操作的要求相符｡在市政给排水施工的过程中,管道的材料不同,因此在施工的过程中需要注意的事项也存在差异｡如果施工所选择的管道为混凝土管道,那么洞权最低点需要相距底板60厘米左右｡如果选择的管道为钢管,需要预留出相应的作业高度｡工作井的平面尺寸确定时,还需要考虑到施工车架､材料运输､安装拆除以及设备布置等多种因素,进而使得工作井的尺寸设置更加合理,保证市政给排水管道施工的质量和进度｡后背墙施工的过程中,后背墙的刚度､强度等都需要满足盾构和顶管的要求｡保证后背墙平面的平整性和坚实性,同时要保证墙面与掘进轴线的垂直,从而使施工过程中的作用力能够发挥到最大的水平｡盾构法施工,是利用一种衬砌以及集地下掘进结合的施工设备来进行施工的,其中包括衬砌环､切削环以及支承环｡2.3工作井洞口施工技术分析工作井洞口施工的过程中,需要先将进､出洞口的位置根据施工的要求进行合理的设计和预留,如果工作井洞口的土层不够稳定,必须要根据实际的施工情况对土体进行改良和加固,在加固后还需要进一步检查洞口土体的渗水情况以及强度,保证洞口的稳定性｡在临时封口的设置中,还需要对施工的安全以及土层的变形等因素进行综合的考虑,保证封门拆除的简易性,进而减少封门设置对洞口的影响｡2.4给排水管道不开槽施工的质量验收在给排水管道不开槽施工中,必须要对工程的质量进行验收,涉及到管道的材料､半成品以及成品等多个项目｡同时必须保证质量与施工的要求相符｡比如混凝土,需要保证水泥的质量,要求必须具有合格出厂标签等,符合国家相关的标准,强度以及规格等都满足施工的具体要求｡这样才能够保证施工的质量能够满足施工的设计要求,进而保证市政给排水管道设计以及施工的质量和效率｡3市政给水排水管道不开槽施工控制3.1施工人员要求作业人员应参加企业组织的以作业技能为主题的培训,了解作业的各个环节,了解机械的操控方法,熟悉所有的技术指标等,且对在作业过程中或许产生的有关状况进行提前了解,任一作业环节均应积极了解核心环节的操控点,基于施工技艺与技术举措确定作业进度,确保作业安全,在节省资金投入与作业安全的基础上,按时并且保证质量地完成工作｡3.2施工设备的要求在市政给排水管线作业期间,作业人员应按有关要求对作业所要使用的机械加以安装､检测,且对作业机械进行调试,只有确保作业机械处于正常状态,才可以运用到管道建设中｡(1)作业机械､主要配套设施与辅助体系装设完毕后,经过调试和安全功能测验,达到有关要求后才能投入使用｡(2)管道内要用到的浆液喷射系统､浆液浇筑系统､横向运送设施和其他辅助系统应与安全作业､文明作业等有关要求相符｡(3)作业电力供应应设计双路电源,且可自行切换;照明用电与动力用电应分开供给,施工面照明应选择使用低压供电｡3.3工作井洞口施工(1)工作井洞口作业期间,应先把进洞口与出洞口的地点按作业的要求科学留出,若工作井洞口的土层不稳固,一定要依据真正的作业状况对土地加以改良与增固,在增固后还应查看洞口土地的水渗漏状况和水流强度,确保洞口的稳固｡(2)在临时封口设计中,还应整体考量作业的安全和土层形状改变等要素,确保封门拆卸的简单易操作,从而降低封门设计对洞口产生的不良影响｡3.4管道质量的控制(1)为保证给排水管线的作业品质,首先应保证排水管道自身的品质与有关规定相一致,当选用的给排水管道材料是玻璃材质时,管道的直径与顶进状况应依据作业的现实状况与国家规定确定｡(2)应在排水管道外端设立恰当的防腐架构层,不但要满足防腐等有关要求,还需要达到设计强度,保证在顶管顶进期间,架构层不受损｡(3)如果运用玻璃材质的管道,既要达到国家的有关要求,还要依据管径和顶进作业的现实状况,确定衬垫的具体规格｡3.5施工质量验收(1)在给排水管线不开槽作业中,应对工程的建造品质加以把控,牵涉到管线的建材､成品和半成品等诸多内容｡另外一定要确保质量和作业要求相一致｡(2)混凝土一定要确保水泥的品质,在项目中使用的水泥须有符合设计要求的出厂证明等,须达到国家标准和规范的有关要求,尺寸､强度等均为作业要求保持一致｡如此才可以确保作业质量达到设计要求,从而确保市政给排水管线设计和建设的质效｡4结束语市政给水排水管道不开槽设计及其施工技术的应用,可以极大地保证城市交通的正常运行,同时还可以降低施工成本,提高建筑工程施工质量｡当然市政给排水管道不开槽设计和作业并非简易的工作,其施工技术和质量控制牵涉到诸多层面｡因此,在作业实践中应整体考量各种要素,基于工程的现实状况编制科学的施工计划,而且严控作业质效,管控施工机械品质与作业材料,从而促进城市的给排水建设能更加完善｡参考文献[1]李慧.市政给排水工程造价控制与管理的措施[J].工程技术研究,2016(6):130,134.[2]敬锋.探讨市政排水管道不开槽设计及施工技术要点[J].四川水泥,2014(8):122.[3]孟繁超.排水管道不开槽设计及施工技术实践研究[J].江西建材,2014(24):87.。

市政给水排水管道不开槽设计及施工技术摘要：给水排水管道属于市政给排水中的重要组成部分，为了保障其中管道工程的质量，必须首先进行科学合理的设计工作。

本文主要针对市政给水排水管道不开槽设计及施工技术的应用进行分析，明确其优势，提出技术方案和实际应用措施，以供参考。

关键词：市政；给水排水管道；不开槽设计；施工技术市政给水排水属于城市建设中最基础的部分之一，在我国经济快速发展的背景下，城市基础设施建设越来越完善，为了进一步推动城市发展和满足人民群众的生活需求，有必要针对给排水管道的施工进行进一步优化。

将不开槽设计的方式应用于市政给水排水管道的设计和施工当中，其可呈现出挖量土方少以及对交通影响小的优势，应用价值较高，有利于提升施工质量，并为城市整体健康运行提供保障，所以针对市政给水排水管道不开槽设计及施工技术进行探究具有重要意义。

一、给水排水管道不开槽的优势不开槽技术可以在穿越铁路、河流、公路、闹市区、建筑物、环境保护区、古迹保护区等不适合、不允许开挖但是需要铺设、修复和更新市政管线的区域中应用，将其应用于市政给水排水工程中时，其主要能够呈现出以下优势：（1）施工效率较高：钻机可以在几乎全部工作环境中正常作业，进出现场灵活，并且施工速度较快、可操作性较强，有利于提升施工效率和缩短工期；（2）环境影响小：施工过程中几乎不产生粉尘、噪音等污染，地貌破坏程度较小，相关的交通、环境等基本不会受到影响；（3）经济效益高：施工过程中不需开挖，所以不需支出土方挖填以及基坑抽水等相关费用，使投入成本降低；（4）施工安全性高：施工人员几乎全程为地面作业状态，管道焊接操作也可在地面上完成，不需进入深基坑等恶劣的工作环境中，施工过程安全性较高[1]。

二、不开槽技术方案(1)选择顶管顶进方式：以各项施工要求为基础，针对管道周边的地质、水文环境进行全面分析，选择适宜的顶管顶进方法。

若排水管道周边针对控制变形底层以及降水条件等提出了明确要求，进入实际施工阶段以后，必须使用封闭式的土压平衡管进行施工，如果施工过程中需要应用小直径的金属管道，并且需要针对底层无变形进行严格控制，则应选择一次顶进的顶管顶进方式。

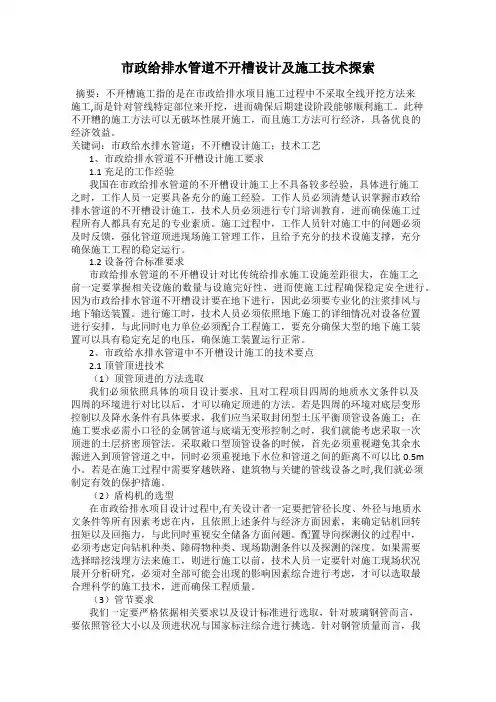

市政给排水管道不开槽设计及施工技术探索摘要：不开槽施工指的是在市政给排水项目施工过程中不采取全线开挖方法来施工,而是针对管线特定部位来开挖，进而确保后期建设阶段能够顺利施工。

此种不开糟的施工方法可以无破坏性展开施工，而且施工方法可行经济，具备优良的经济效益。

关键词：市政给水排水管道；不开槽设计施工；技术工艺1、市政给排水管道不开槽设计施工要求1.1充足的工作经验我国在市政给排水管道的不开槽设计施工上不具备较多经验，具体进行施工之时，工作人员一定要具备充分的施工经验。

工作人员必须清楚认识掌握市政给排水管道的不开槽设计施工，技术人员必须进行专门培训教育，进而确保施工过程所有人都具有充足的专业素质。

施工过程中，工作人员针对施工中的问题必须及时反馈，强化管道顶进现场施工管理工作，且给予充分的技术设施支撑，充分确保施工工程的稳定运行。

1.2设备符合标准要求市政给排水管道的不开槽设计对比传统给排水施工设施差距很大，在施工之前一定要掌握相关设施的数量与设施完好性，进而使施工过程确保稳定安全进行。

因为市政给排水管道不开槽设计要在地下进行，因此必须要专业化的注浆排风与地下输送装置。

进行施工时，技术人员必须依照地下施工的详细情况对设备位置进行安排，与此同时电力单位必须配合工程施工，要充分确保大型的地下施工装置可以具有稳定充足的电压，确保施工装置运行正常。

2、市政给水排水管道中不开槽设计施工的技术要点2.1顶管顶进技术（1）顶管顶进的方法选取我们必须依照具体的项目设计要求，且对工程项目四周的地质水文条件以及四周的环境进行对比以后，才可以确定顶进的方法。

若是四周的环境对底层变形控制以及降水条件有具体要求，我们应当采取封闭型土压平衡顶管设备施工；在施工要求必需小口径的金属管道与底端无变形控制之时，我们就能考虑采取一次顶进的土层挤密顶管法。

采取敞口型顶管设备的时候，首先必须重视避免其余水源进入到顶管管道之中，同时必须重视地下水位和管道之间的距离不可以比0.5m 小。

市政给水排水管道不开槽施工技术的实施与运用【摘要】不开槽施工是指在市政给排水工程施工中不采用全线开挖的方式进行施工,而是对管线的特定位置进行开挖,从而保证其后期建设环节的顺利施工。

不开糟施工方式能够无破坏性的进行施工,并且施工的方式经济可行，具有良好的经济效益。

;当施在市政给排水工程设计过程中,设计者必须要将管径的外径、长度以及水文地质条件等各个因素考虑在其中,并根据以上的条件以及经济方面的因素,确定定向钻机的回转扭矩和回拖力,同时注意考虑安全储备问题。

对导向探测仪进行配置的时候,需要考虑到定向钻机类型、穿越障碍物类型、探测深度以及现场探测条件。

若需要选用浅埋暗挖的方式进行施工,那么在施工之前,技术人员必须要对施工现场的实际情况进行分析,只有将所有可能发生的影响因素进行综合考虑,才能够选择最科学合理的施工技术,从而保证工程的施工质量。

3、对于管节的要求我们必须要严格的按照相关规定和设计要求,进行选择,对于玻璃钢管的要求,要根据其管径的大小和顶进情况综合国家的标注进行挑选。

对于钢管的质量要求,设备,严格的按照施工设计图纸进行操作，在施工过程中，要尽量保证工作井井底的干燥、稳定，开挖结束后要对工作井进行封底操作，最后要在工作井口的周围设置安全防护栏及其他防护措施，确保井内通道的安全。

1、顶管和盾构后背墙施工在进行后背墙施工时，后背墙的结构强度、刚度必须符合顶管、盾构最大允许顶力的要求，在施工过程中要确保后背墙平面平整坚实，并要和掘进轴线相垂直，这样能保证作用力的良好传递。

在正式施工前，施工人员要对后背土体的允许抗力进行计算，如果计算结果不符合相关规定，要根据实际情况对后背土体进行加固;当后背墙为装配式时，可以采用方木、型钢、钢板等进行组装，后背墙的底部可以在工作坑底500mm出进行安装，在组装后背墙时，要保证组装构件规格一致，紧;当后当工作井洞口土层不稳定时，要根据实际情况对洞口土体进行加固、改良，然后对洞口土体的强度、渗水状况等进行检查，确保洞口土体有良好的稳定性。

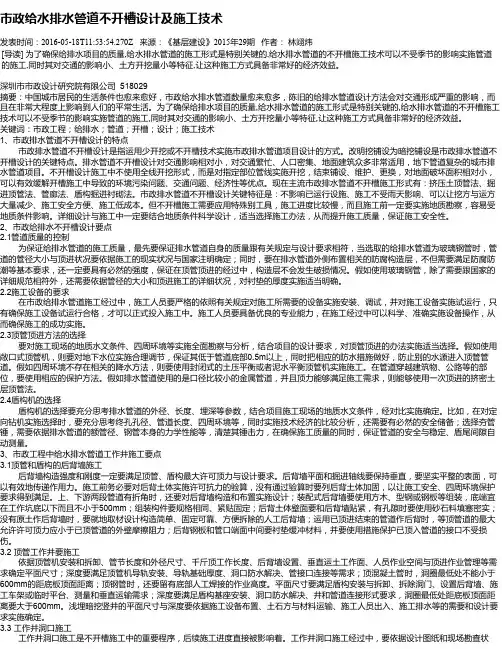

市政给水排水管道不开槽设计及施工技术发表时间：2016-05-18T11:53:54.270Z 来源：《基层建设》2015年29期作者：林翊炜[导读] 为了确保给排水项目的质量,给水排水管道的施工形式是特别关键的,给水排水管道的不开槽施工技术可以不受季节的影响实施管道的施工,同时其对交通的影响小、土方开挖量小等特征,让这种施工方式具备非常好的经济效益。

深圳市市政设计研究院有限公司 518029摘要：中国城市居民的生活条件也愈来愈好，市政给水排水管道数量愈来愈多，陈旧的给排水管道设计方法会对交通形成严重的影响，而且在非常大程度上影响到人们的平常生活。

为了确保给排水项目的质量,给水排水管道的施工形式是特别关键的,给水排水管道的不开槽施工技术可以不受季节的影响实施管道的施工,同时其对交通的影响小、土方开挖量小等特征,让这种施工方式具备非常好的经济效益。

关键词：市政工程；给排水；管道；开槽；设计；施工技术1、市政排水管道不开槽设计的特点市政排水管道不开槽设计是指运用少开挖或不开槽技术实施市政排水管道项目设计的方式。

改明挖铺设为暗挖铺设是市政排水管道不开槽设计的关键特点。

排水管道不开槽设计对交通影响相对小，对交通繁忙、人口密集、地面建筑众多非常适用，地下管道复杂的城市排水管道项目。

不开槽设计施工中不使用全线开挖形式，而是对指定部位管线实施开挖，结束铺设、维护、更换，对地面破坏面积相对小，可以有效缓解开槽施工中导致的环境污染问题、交通问题、经济性等优点。

现在主流市政排水管道不开槽施工形式有：挤压土顶管法、掘进顶管法、管廊法、盾构掘进衬砌法。

市政排水管道不开槽设计关键特征是：不影响已运行设施、施工不受雨天影响、可以让挖方与运方大量减少、施工安全方便、施工低成本。

但不开槽施工需要应用特殊别工具，施工进度比较慢，而且施工前一定要实施地质勘察，容易受地质条件影响。

详细设计与施工中一定要结合地质条件科学设计，适当选择施工办法，从而提升施工质量，保证施工安全性。
