选择题答案：
1、A
2、A
3、B
4、B
5、A
6、A
7、A
8、A
9、A
10、A
11、A
12、A
13、B
14、A
15、A
16、A
17、A
18、A
19、A
20、A
21、A
22、A
23、A
24、A
25、A
26、D
27、A
28、A
29、D
30、A

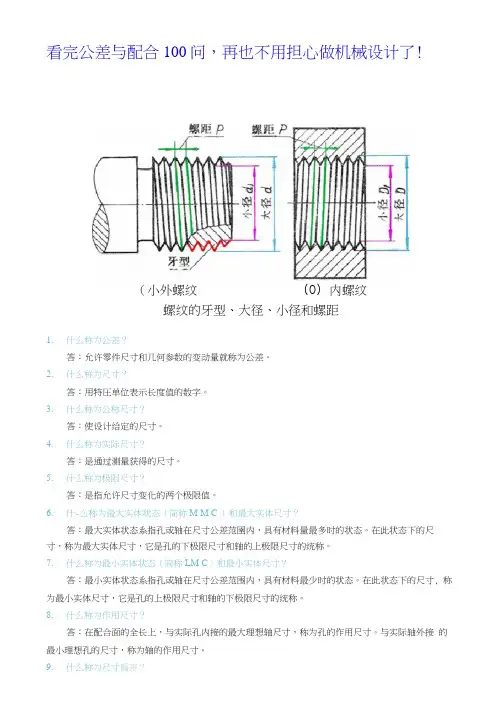

1、实际尺寸减去基本尺寸所得的代数差.
2、代替
3、误差
4、普遍遵循
5、完全互换
6、行业标准
7、测量
8、角度量块
9、五
10、六
11、刻度
12、绝对测量
13、真值
14、mm
15、设计时
16、孔或轴
17、测量
18、基本尺寸
19、上偏差、下偏差
20、下偏差
21、靠近零线
22、最小极限尺寸
23、图解
24、基本偏差
25、基本尺寸、相互结合
26、间隙
27、精度
28、基准孔
29、基准轴
30、标准公差
判断题:
1（×） 2（×） 3（×） 4（√） 5（×）
6（√） 7 （√） 8（×） 9（×） 10（√）
11（√） 12（×） 13（√） 14（√） 15（×）
16（×） 17（×） 18（√） 19（√） 20（√）
21（×） 22（×） 23（×） 24（×） 25 （√）
26（×） 27（√） 28（√） 29（√） 30（√）
简答题
1.测量过程中的四个要素是什么?
答：四个要素是：①被测对象②测量单位③测量方法④测量精度
2.量块按“级”使用与按“等”使用那个测量精度高？为什么？
答：量块按“等”使用比按“级”使用的测量精度要高。
因为按“等”使用时排除了量块的制造误差，而按”级”使用则包含了量块的制造误差。
3.测量误差的来源包括那些方面？
答：主要有以下方面：①计量器具的误差②方法误差③环境误差④人员误差
4.什么是尺寸公差和公差带图？
答：表示零件的尺寸相对其基础尺寸所允许度动的范围，叫做尺寸公差。
公差带的图解方式称为公差带图。
5.简述基准制的选用原则？
答：基准制的选用原则如下：①一般情况优先选用基孔制。
②特殊情况选用基轴制。
③精度不高且需经常装拆的情况允许选用非基准制。
6.简述配合种类的选用方法？
答：①若要求传递足够大的扭矩，且不要求拆卸时，一般应选过盈配合。
②若要传递一定扭矩，但要求能够拆卸的情况下应选过渡配合。
③当对同轴度要求不高，只是为了装配方便，则应选用间隙配合。
μm。
（3）键槽侧面对φD轴线的对称度公差为0．02 mm。
（4）φD圆柱面对φd轴线的径向圆跳动量不超过0．03 mm，轴肩端平面对φd轴线的端面圆跳动不超过0．05 mm。
计算与作图题答案
1．改正图中各项形位公差标注上的错误（不得改变形位公差项目）。
3．如图所示，被测要素采用的公差原则是＿＿，最大实体尺寸是＿＿mm，最小实体尺
mm。
（2）求出单一要素的最大实体实效尺寸，关联要素的最大实体实效尺寸。
（3）求被测要素的形状、位置公差的给定值，最大允许值的大小。
（4）若被测要素实际尺寸处处为φ19.97mm，轴线对基准A的垂直度误差为φ0.09mm，
3．如图2-32所示，被测要素采用的公差原则是＿＿，最大实体尺寸是＿＿mm，最小实体尺寸是＿＿mm ，实效尺寸是＿＿mm，当该轴实际尺寸处处加工到20 mm时，垂直度误差允许
mm。
4．如图2-34所示，要求：
（1）指出被测要素遵守的公差原则。
（2）求出单一要素的最大实体实效尺寸，关联要素的最大实体实效尺寸。
（3）求被测要素的形状、位置公差的给定值，最大允许值的大小。
（4）若被测要素实际尺寸处处为φ19.97mm，轴线对基准A的垂直度误差为φ0.09mm，判断
=φ20.05mm
φ0.05mm。
直线度误差的最大允许值为φ0.12mm，垂直度误差的最大允许值为φ0.15mm。
（4）此时允许的垂直度误差为：0.03+0.05=0.08<0.09，故不合格。
