公差配合与测量复习题解析

《公差配合与测量技术》复习题[1] 选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。

A.过多B.过少C.过量D.过头[2] 选择（ C）的测量力，有利于提高测量的精确度和灵敏度。

A.较大B.较小C.适当D.无关。

[3] 对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。

A完全 B.不完全 C.不一定 D.不可能。

[4] 圆柱度公差为0.03 mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。

A.不小于B.等于C.不等于D.不大于。

[5] 车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（ A ）。

A.准确性B.无关 C 低速运动 .D.高速运动。

[6] （ C ）误差是有某种不正常的原因造成的。

A.相对B.绝对C.粗大D.变值。

[7] 圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。

A.形状B.定向C.定位D.形位。

[8] （ C ）配合可能有间隙，也可能有过盈。

A.间隙B.过盈C.过渡D.常用[9] 基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。

A.公差值B.公差等级C.配合D.标注[10] 键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。

A.小于B.大于C.等于D.小于等于[11] 几何量的基本长度单位为( )。

A.厘米B.毫米C.米D.微米[12] 按GB/T1800.3—1998的规定，标准公差等级分为( A )级。

A20 .B.18 C.19 D.22[13] 对于有配合要求的孔和轴，尺寸公差应采用( )等级。

A.较大B.较小C.较高D.较低。

[14] （）误差可用修正法和抵消法等方法消除。

A.随机B.系统C.粗大D.相对。

[15] 标准规定了（ B ）优先数系列。

A.4个B.5个C.10个D.1个。

[16] 同一公差等级的两个尺寸、其公差数值( )。

A.相等B.不相等C.不一定相等D.不能相等[17] φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

《公差配合》考试总复习题及参考答案一．填空题1.互换性是指制成的同一规格的一批零件，不作任何__挑选_________、__调整_________或_辅助加工_，就能进行装配，并能保证满足机械产品的_使用性能要求__的一种特性。

2.互换性按其程度和范围的不同可分为__完全互换性__和__不完全互换性__两种。

其中___完全互换性___互换性在生产中得到广泛作用。

3.分组装配法属_不完全___互换性。

其方法是零件加工完后根据零件_实际尺寸的大小__，将制成的零件__分成若干组____，然后对相应组的__零件进行装配。

4.互换性原则广泛应用于机械厂制造中的_产品设计__________、零件的__加工和装配___、机器的_使用和维护____等各个方面。

5.零件的几何量误差主要是指_尺寸误差__、_形状误差__、__位置误差__和_表面粗糙度-等。

6.对机械零件的测量是保证_互换性生产__的一个重要手段。

~7.尺寸由_数值__________和_单位__________两部分组成，如30mm,60um等。

8.基本尺寸的大小是设计时根椐零件的使用要求，通过____计算_______、___试验____或_____类比__的方法而确定的。

9.通过测量获得的某一孔、轴的尺寸称为_ 实际尺寸_____。

由于测量误差的存在，实际尺寸并非尺寸的___真值________。

10.允许尺寸变化的两个界限值分别是_最大极限尺寸___和__最小极限尺寸____。

它们是以基本尺寸为基数来确定的。

11.某一尺寸减其__基本尺寸__所得的代数差称为尺寸偏差，又简称___偏差___。

尺寸偏差可分为__极限偏差___和_实际偏差__两种,而___极限偏差____又有__上__偏差和__下_偏差之分。

12零件的尺寸合格时，其实际尺寸在_最大极限尺寸_ _____和_最小极限尺寸_ ___之间，其_____实际偏差________在上篇差和下偏差之间。

公差配合与技术测量试题及答案一、单项选择题1.关于互换性,下列说法错误的是（）。

[单选题] *A.互换性要求零件具有一定的加工精度。

B.现代化生产必须遵循互换性的原则C.为使零件具有互换性,必须使零件的各几何参数完全一致(正确答案)2.某种零件在装配时需要进行修配,则此零件（）。

[单选题] *A.具有互换性B.不具有互换性(正确答案)C.无法确定其是否具有互换性3.关于几何参数的公差,下列说法正确的是（）。

[单选题] *A.几何参数的公差就是零件几何参数的变动量B.只有将零件的误差控制在相应的公差内,才能保证互换性的实现(正确答案)C.制定和贯彻公差标准保证互换性生产的重要手段4.关于零件的互换性,下列说法错误的是（）。

[单选题] *A.凡是合格的零件一定具有互换性(正确答案)B.凡是具有互换性零件必为合格品C.为使零件具有互换性,必须把零件的加工误差控制在给定的公差范围内5.具有互换性的零件应是（）。

[单选题] *A.相同规格的零件(正确答案)B.不同规格的零件C.形状、尺寸完全相同的零件6.下列各关系式中,能确定孔与轴的配合一定不是过渡配合的是（）。

[单选题] *A.EI=es(正确答案)B.ES≥esC.EI>eiD.ei<ES<es7.对标准公差的论述,下列说法中错误的是（）。

[单选题] *A.标准公差的大小与基本尺寸和公差等级有关,与该尺寸是表示孔还是轴无关B.在任何情况下,基本尺寸愈大,标准公差必定愈大(正确答案)C.基本尺寸相同,公差等级愈低,标准公差愈大D.某一基本尺寸段为>50~80mm,则基本尺寸为60mm和75mm的同等级的标准公差数值相同。

8.尺寸公差带图的零线表示（）。

[单选题] *A.最大极限尺寸B.最小极限尺寸C.基本尺寸(正确答案)D.实际尺寸。

9.当孔的下偏差大于相配合的轴的上偏差时,此配合性质是（）。

[单选题] *A.间隙配合(正确答案)B.过渡配合C.过盈配合D.无法确定10.确定不在同一尺寸段的两尺寸的精确程度,是根据（）。

公差配合与测量技术习题及参考答案1单项选择题1.相互配合的孔与轴，（）相同。

A、基本偏差B、尺寸公差C、基本尺寸D、极限尺寸答案：C2.验收极限的方式有内缩方式和不内缩方式，内缩方式的验收极限是将最大实体尺寸和最小实体尺寸分别向公差带内移动一个安全裕度A，A值一般为公差值的（）。

A、五分之一B、十分之一C、二十分之一D、五十分之一答案：B3.关于可逆要求描述正确的是（）。

A、可逆要求可以单独使用B、当叠用于最大实体要求时，实际尺寸可补偿形位公差，但不可超出最大实体尺寸C、当叠用于最大实体要求时，允许实际尺寸有条件地超出最大实体尺寸D、当叠用于最小实体要求时，保证最壁厚的最大值不超过指定尺寸答案：C4.下列内容表述正确的是（）。

A、孔的最大实体尺寸是最小极限尺寸B、孔的最小实体尺寸是最小极限尺寸C、过盈配合的配合精度仅与轴的尺寸公差有关D、过盈配合的配合精度仅与孔的尺寸公差有关答案：A5.孔的上偏差为+，下偏差为；轴的上偏差为+，下偏差为；关于该配合描述正确的是（）。

A、间隙配合，最大间隙为+B、过盈配合，最大过盈为C、过渡配合，最大间隙为+，最大过盈为D、配合类型不定答案：C6.锥度为1:的圆锥角α为（）。

A、30度B、40度C、60度D、90度答案：D7.下列关于公差等级描述正确的是（）。

A、公差等级高，则公差带宽B、在满足使用要求的前提下，应尽量选用低的公差等级C、孔与轴相配合时，应选用与孔同级的轴相配合D、标准规定，标准公差分为18级答案：B+的孔与的轴配合时，该配合类型是（）。

A、间隙配合，最大间隙为，最小间隙为0B、过盈配合，最大过盈为，最小过盈为0C、过盈配合，最大过盈为，最小过盈为0D、间隙配合，最大间隙为，最小间隙为0答案：D9.某配合的最大过盈量数值为34微米，配合公差为44微米，该配合类型为（）。

A、间隙配合B、过渡配合C、过盈配合D、不清楚答案：B10.被测量的绝对误差与其真值之比，称为（）。

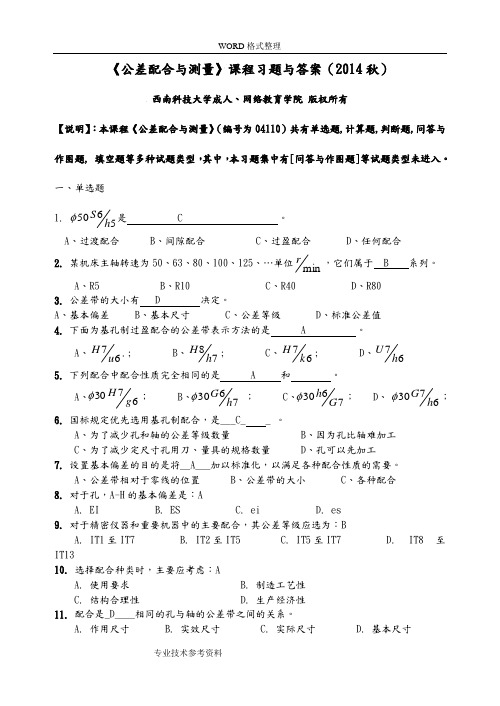

《公差配合与测量》课程习题与答案（2014秋）西南科技大学成人、网络教育学院 版权所有【说明】：本课程《公差配合与测量》（编号为04110）共有单选题,计算题,判断题,问答与作图题, 填空题等多种试题类型，其中，本习题集中有[问答与作图题]等试题类型未进入。

一、单选题 1. 5650h S φ是 C 。

A 、过渡配合B 、间隙配合C 、过盈配合D 、任何配合2. 某机床主轴转速为50、63、80、100、125、…单位min r ，它们属于 B 系列。

A 、R5B 、R10C 、R40D 、R803. 公差带的大小有 D 决定。

A 、基本偏差B 、基本尺寸C 、公差等级D 、标准公差值4. 下面为基孔制过盈配合的公差带表示方法的是 A 。

A 、67u H .;B 、78h H ;C 、67k H ;D 、67h U5. 下列配合中配合性质完全相同的是 A 和 。

A 、6730g H φ；B 、7630h G φ ；C 、7630G h φ；D 、 6730h G φ；6. 国标规定优先选用基孔制配合，是___C_ _ 。

A 、为了减少孔和轴的公差等级数量B 、因为孔比轴难加工C 、为了减少定尺寸孔用刀、量具的规格数量D 、孔可以先加工7. 设置基本偏差的目的是将__A___加以标准化，以满足各种配合性质的需要。

A 、公差带相对于零线的位置B 、公差带的大小C 、各种配合8. 对于孔，A-H 的基本偏差是：AA. EIB. ESC. eiD. es9. 对于精密仪器和重要机器中的主要配合，其公差等级应选为：BA. IT1至IT7B. IT2至IT5C. IT5至IT7D. IT8至IT1310. 选择配合种类时，主要应考虑：AA. 使用要求B. 制造工艺性C. 结构合理性D. 生产经济性11. 配合是_D____相同的孔与轴的公差带之间的关系。

A. 作用尺寸B. 实效尺寸C. 实际尺寸D. 基本尺寸a~的基本偏差是：D12.对于轴，hA. EIB. ESC. eiD. es13.基孔制是基本偏差为一定孔的公差带，与不同__A___轴的公差带形成各种配合的一种制度。

一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．国家标准规定，孔只是指圆柱形的内表面。

（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。

（×）7．未注公差尺寸即对该尺寸无公差要求。

（×）8．基本偏差决定公差带的位置。

（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

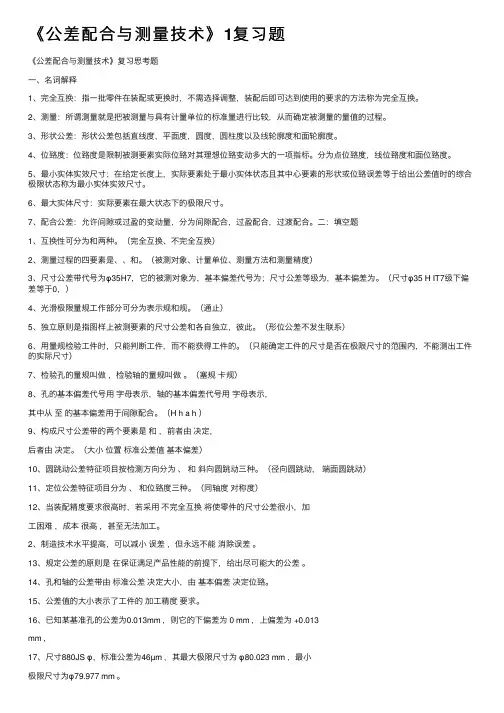

《公差配合与测量技术》1复习题《公差配合与测量技术》复习思考题⼀、名词解释1、完全互换：指⼀批零件在装配或更换时，不需选择调整，装配后即可达到使⽤的要求的⽅法称为完全互换。

2、测量：所谓测量就是把被测量与具有计量单位的标准量进⾏⽐较，从⽽确定被测量的量值的过程。

3、形状公差：形状公差包括直线度，平⾯度，圆度，圆柱度以及线轮廓度和⾯轮廓度。

4、位臵度：位臵度是限制被测要素实际位臵对其理想位臵变动多⼤的⼀项指标。

分为点位臵度，线位臵度和⾯位臵度。

5、最⼩实体实效尺⼨；在给定长度上，实际要素处于最⼩实体状态且其中⼼要素的形状或位臵误差等于给出公差值时的综合极限状态称为最⼩实体实效尺⼨。

6、最⼤实体尺⼨：实际要素在最⼤状态下的极限尺⼨。

7、配合公差：允许间隙或过盈的变动量，分为间隙配合，过盈配合，过渡配合。

⼆：填空题1、互换性可分为和两种。

（完全互换、不完全互换）2、测量过程的四要素是、、和。

（被测对象、计量单位、测量⽅法和测量精度）3、尺⼨公差带代号为φ35H7，它的被测对象为，基本偏差代号为；尺⼨公差等级为，基本偏差为。

（尺⼨φ35 H IT7级下偏差等于0，）4、光滑极限量规⼯作部分可分为表⽰规和规。

（通⽌）5、独⽴原则是指图样上被测要素的尺⼨公差和各⾃独⽴，彼此。

（形位公差不发⽣联系）6、⽤量规检验⼯件时，只能判断⼯件，⽽不能获得⼯件的。

（只能确定⼯件的尺⼨是否在极限尺⼨的范围内，不能测出⼯件的实际尺⼨）7、检验孔的量规叫做，检验轴的量规叫做。

（塞规卡规）8、孔的基本偏差代号⽤字母表⽰，轴的基本偏差代号⽤字母表⽰，其中从⾄的基本偏差⽤于间隙配合。

（H h a h ）9、构成尺⼨公差带的两个要素是和，前者由决定，后者由决定。

（⼤⼩位置标准公差值基本偏差）10、圆跳动公差特征项⽬按检测⽅向分为、和斜向圆跳动三种。

（径向圆跳动，端⾯圆跳动）11、定位公差特征项⽬分为、和位臵度三种。

（同轴度对称度）12、当装配精度要求很⾼时，若采⽤不完全互换将使零件的尺⼨公差很⼩，加⼯困难，成本很⾼，甚⾄⽆法加⼯。

公差配合与测量技术应用试题库（附答案）一、单选题（共40题，每题1分，共40分）1、决定公差带位置的是A、配合公差B、基本尺寸C、基本偏差D、标准公差正确答案：C2、下列有关公差等级的论述中，正确的有A、公差等级高，则公差带宽B、在满足要求的前提下，应尽量选用高的公差等级C、公差等级的高低，影响公差带的大小，决定配合的精度D、孔、轴相配合，均为同级配合正确答案：C3、关于偏差与公差之间的关系，下列说法正确的是( )A、上极限偏差越大，公差越大B、下极限偏差越大，公差越大C、实际偏差越大，公差越大D、上、下极限偏差之差的绝对值越大，公差越大正确答案：D4、组成配合的孔、轴的公称尺寸是A、计算值B、不同的C、测量值D、相同的正确答案：D5、最大实体尺寸是指（）A、孔的最大极限尺寸和轴的最小极限尺寸B、孔和轴的最小极限尺寸C、孔和轴的最大极限尺寸D、孔的最小极限尺寸和轴的最大极限尺寸正确答案：A6、配合是_____相同的孔与轴的结合A、实际尺寸B、基本尺寸C、实效尺寸D、作用尺寸正确答案：B7、在标注几何公差时，( )公差应标注基准。

A、垂直度B、直线度C、圆度D、平面度正确答案：A8、用（）评定表面粗糙度不能精确地得出被测表面的粗糙度数值。

A、干涉法B、比较法C、光切法D、针描法正确答案：B9、径向全跳动公差带的形状和( )公差带的形状相同A、同轴度B、圆度C、圆柱度D、以上都不对正确答案：C10、上极限尺寸（）公称尺寸。

A、大于或等于或小于B、小于C、大于D、等于正确答案：A11、极限偏差是( )A、加工后测量得到的B、实际测量尺寸减其公称尺寸所得的代数差C、设计时确定的D、上极限尺寸与下极限尺寸之差正确答案：D12、一般来说，下列哪个表面粗糙度要求最高。

A、90H7B、60H7C、80h7D、30h7正确答案：D13、几何公差带形状是直径为公差值t的圆柱面内区域的有（）A、任意方向线位置度B、径向全跳动C、轴向全跳动D、同轴度正确答案：D14、圆柱度公差可以同时控制( )A、圆度B、径向全跳动C、同轴度D、以上都不对正确答案：A15、有无边界及边界尺寸( )A、可有可无B、有边界及边界尺寸C、无边界及边界尺寸D、有边界,无边界尺寸正确答案：C16、倾斜度公差属于（）A、方向公差B、形状公差C、位置公差D、跳动公差正确答案：A17、配合公差带位于配合公差带图的零线下方时为___配合A、间隙B、过渡C、过盈D、以上都不对正确答案：C18、某孔的最大极限尺寸为Φ60.018mm,最小极限尺寸为59.988mm则该孔的尺寸公差为( )。

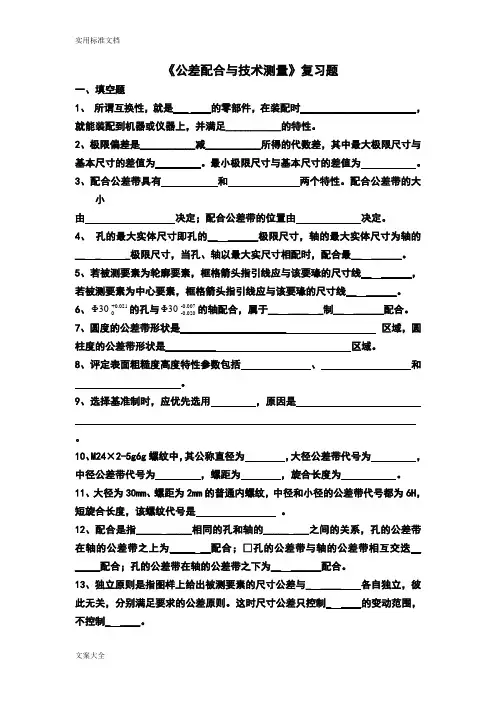

《公差配合与技术测量》复习题一、填空题1、 所谓互换性，就是___ ____的零部件，在装配时_______________________，就能装配到机器或仪器上，并满足___________的特性。

2、极限偏差是___________减___________所得的代数差，其中最大极限尺寸与基本尺寸的差值为_________。

最小极限尺寸与基本尺寸的差值为 。

3、配合公差带具有 和 两个特性。

配合公差带的大小由 决定；配合公差带的位置由 决定。

4、 孔的最大实体尺寸即孔的__ ______极限尺寸，轴的最大实体尺寸为轴的__ _ _极限尺寸，当孔、轴以最大实尺寸相配时，配合最__ ______。

5、若被测要素为轮廓要素，框格箭头指引线应与该要瑑的尺寸线__ ______，若被测要素为中心要素，框格箭头指引线应与该要瑑的尺寸线__ ______。

6、+0.0210Φ30 的孔与-0.007-0.020Φ30 的轴配合，属于__ ____ _制__ ______配合。

7、圆度的公差带形状是_____________________ 区域，圆柱度的公差带形状是__________ 区域。

8、评定表面粗糙度高度特性参数包括 、 和 。

9、选择基准制时，应优先选用 ，原因是 。

10、M24×2-5g6g 螺纹中，其公称直径为 ，大径公差带代号为 ，中径公差带代号为 ，螺距为 ，旋合长度为 。

11、大径为30mm 、螺距为2mm 的普通内螺纹，中径和小径的公差带代号都为6H ，短旋合长度，该螺纹代号是 。

12、配合是指_____ _____相同的孔和轴的_____ ___之间的关系，孔的公差带在轴的公差带之上为_____ __配合；•孔的公差带与轴的公差带相互交迭__ _____配合；孔的公差带在轴的公差带之下为__ ______配合。

13、独立原则是指图样上给出被测要素的尺寸公差与_ ____ 各自独立，彼此无关，分别满足要求的公差原则。

公差配合与测量技术试题四及答案一、填空题（本题共30个空，每个空0.5分，共15分）1．按表面轮廓的高度特征评定表面粗糙度的三个参数依次是轮廓算术平均偏差、微观不平度十点平均高度、轮廓最大高度。

2．尺寸公差带的大小由标准公差决定；位置由基本偏差决定。

3．孔的最大实体尺寸即孔的最小极限尺寸，轴的最大实体尺寸为轴的最大极限尺寸，当孔、轴以最大实体尺寸相配时，配合最紧。

4．一光滑轴与多孔配合，且配合性质不同时，应当选用基轴制配合。

5．已知基孔制配合为Φ２５Ｈ６（）／ｎ５（），改为配合性质相同的基轴制配合，其代号用极限偏差φ25N6/h5。

6．齿轮副齿侧间隙的作用在于贮存润滑油和补偿由于温度、弹塑性变形、制造误差及安装误差所引起的尺寸变形。

7．公法线长度变动反映齿轮的传递运动准确性误差，属于控制齿轮传动的的公差项目。

公法线平均长度偏差反映侧隙合理性，属于控制齿轮传动的的公差项目。

8．齿轮副的配合制度可以有基齿距制和基齿厚制。

9．定位公差带具有综合控制被测要素的位置、方向和形状的职能。

10．某孔、轴配合的配合公差为0.041 mm，孔的下偏差为零，轴的上偏差为-0.023 mm，轴的公差为0.016 mm，则孔的公差为0.025__mm，孔轴之间为过渡配合。

11．被测要素采用包容要求时，应遵守的边界为最大实体边界，最大实体要求应用于被测要素时，应遵守的边界为最大实体实效边界。

包容要求通常用于保证孔、轴的配合性质，最大实体要求通常用于只要求装配互换的要素。

12．已知基本尺寸为φ50 mm的轴，其最小极限尺寸为φ49.98 mm，公差为0.01 mm，则它的上偏差是-0.01 mm，最大极限尺寸是φ49.99 mm。

13．机械零件的几何精度包括__尺寸精度、_ 形位精度和表面质量。

二、单项选择题：每题1分，共20分。

(从每个小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。

)1．下列论述中正确的有（④）。
