公差配合与测量复习题

《公差配合与测量技术》复习题[1] 选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。

A.过多B.过少C.过量D.过头[2] 选择（ C）的测量力，有利于提高测量的精确度和灵敏度。

A.较大B.较小C.适当D.无关。

[3] 对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。

A完全 B.不完全 C.不一定 D.不可能。

[4] 圆柱度公差为0.03 mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。

A.不小于B.等于C.不等于D.不大于。

[5] 车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（ A ）。

A.准确性B.无关 C 低速运动 .D.高速运动。

[6] （ C ）误差是有某种不正常的原因造成的。

A.相对B.绝对C.粗大D.变值。

[7] 圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。

A.形状B.定向C.定位D.形位。

[8] （ C ）配合可能有间隙，也可能有过盈。

A.间隙B.过盈C.过渡D.常用[9] 基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。

A.公差值B.公差等级C.配合D.标注[10] 键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。

A.小于B.大于C.等于D.小于等于[11] 几何量的基本长度单位为( )。

A.厘米B.毫米C.米D.微米[12] 按GB/T1800.3—1998的规定，标准公差等级分为( A )级。

A20 .B.18 C.19 D.22[13] 对于有配合要求的孔和轴，尺寸公差应采用( )等级。

A.较大B.较小C.较高D.较低。

[14] （）误差可用修正法和抵消法等方法消除。

A.随机B.系统C.粗大D.相对。

[15] 标准规定了（ B ）优先数系列。

A.4个B.5个C.10个D.1个。

[16] 同一公差等级的两个尺寸、其公差数值( )。

A.相等B.不相等C.不一定相等D.不能相等[17] φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

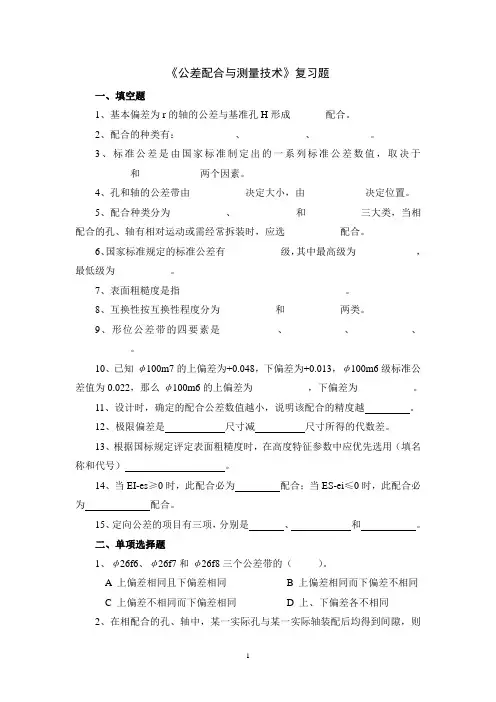

《公差配合与测量技术》复习题一、填空题1、基本偏差为r的轴的公差与基准孔H形成_______配合。

2、配合的种类有：___________、____________、___________。

3、标准公差是由国家标准制定出的一系列标准公差数值，取决于___________和____________两个因素。

4、孔和轴的公差带由___________决定大小，由____________决定位置。

5、配合种类分为___________、____________和___________三大类，当相配合的孔、轴有相对运动或需经常拆装时，应选___________配合。

6、国家标准规定的标准公差有___________级，其中最高级为____________，最低级为___________。

7、表面粗糙度是指_________________________________。

8、互换性按互换性程度分为___________和___________两类。

9、形位公差带的四要素是___________、___________、___________、___________。

10、已知φ100m7的上偏差为+0.048，下偏差为+0.013，φ100m6级标准公差值为0.022，那么φ100m6的上偏差为___________，下偏差为___________。

11、设计时，确定的配合公差数值越小，说明该配合的精度越。

12、极限偏差是尺寸减尺寸所得的代数差。

13、根据国标规定评定表面粗糙度时，在高度特征参数中应优先选用（填名称和代号）。

14、当EI-es≥0时，此配合必为配合；当ES-ei≤0时，此配合必为配合。

15、定向公差的项目有三项，分别是、和。

二、单项选择题1、φ26f6、φ26f7和φ26f8三个公差带的（）。

A 上偏差相同且下偏差相同B 上偏差相同而下偏差不相同C 上偏差不相同而下偏差相同D 上、下偏差各不相同2、在相配合的孔、轴中，某一实际孔与某一实际轴装配后均得到间隙，则此配合为（）。

《公差配合与测量技术》复习题[1] 选用优先数列时，应按照先疏后密的规则进行选取，以防止规格〔A〕。

[2] 选择〔 C〕的测量力，有利于提高测量的精确度和灵敏度。

A.较大B.较小 D.无关。

[3] 对一被测值进行大量重复测量时其产生的随机误差〔A〕服从正态分布规律。

A完全 B.不完全 C.不一定 D.不可能。

[4] 圆柱度公差为0.03 mm，该圆柱面对基准轴线的径向全跳动公差〔D〕0.03mm。

A.不小于B.等于C.不等于。

[5] 车床主轴与丝杠之间的交换齿轮，主要要保证其传动的〔 A 〕。

B.无关 C 低速运动 .D.高速运动。

[6] 〔 C 〕误差是有某种不正常的原因造成的。

A.相对B.绝对 D.变值。

[7] 圆柱度公差是控制圆柱形零件横截面和轴向截面内〔〕误差的综合性指标。

B.定向C.定位D.形位。

[8] 〔 C 〕配合可能有间隙，也可能有过盈。

A.间隙B.过盈[9] 基本尺寸不同的零件，只要它们的〔〕相同，就可以说明它们的精度要求相同。

A.公差值[10] 键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得mm。

A.小于[11] 几何量的基本长度单位为( )。

A.厘米B.毫米[12]—1998的规定，标准公差等级分为( A )级。

A20[13] 对于有配合要求的孔和轴，尺寸公差应采用( )等级。

A.较大B.较小 D.较低。

[14] 〔〕误差可用修正法和抵消法等方法消除。

A.随机B.系统C.粗大D.相对。

[15] 标准规定了〔 B 〕优先数系列。

A.4个 C.10个 D.1个。

[16] 同一公差等级的两个尺寸、其公差数值( )。

A.相等B.不相等[17] φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

C.小于0.05D.小于-0.05.[18] 以下说法不正确的有( )A、用于测量仪器上的读数分度齿轮，一般要求传递运动准确；B、用于传递动力的齿轮，一般要求载荷分布均匀；C、用于高速传动的齿轮，一般要求载荷分布均匀；D、低速动力齿轮，对运动的准确性要求高。

一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．国家标准规定，孔只是指圆柱形的内表面。

（×）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合6．某孔要求尺寸为φ20-0.046-0.067格。

（×）7．未注公差尺寸即对该尺寸无公差要求。

（×）8．基本偏差决定公差带的位置。

（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√） 20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（×） 21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

第三部分 综合练习题一、填空题1．公差标准是对 几何量误差 的限制性措施，采用相应的技术措施 是贯彻公差与配合制的技术保证。

2．轴φ50js8，其上偏差为 +0.019 mm ，下偏差为 -0.019 mm 。

3．由于径向全跳动误差包括了圆柱度误差和同轴度误差，当 径向全跳动误差 不大于给定的圆柱度公差值时，可以肯定圆柱度误差不会超差。

4．径向圆跳动公差带与圆度公差带在形状方面 相同 ，但前者公差带圆心的位置是 固定的 而后者公差带圆心的位置是 浮动的 。

5．φ30 +0.021 0mm 的孔与φ30-0.007 -0.020mm 的轴配合，属于 基孔 制 间隙 配合。

6．φ50mm 的基孔制孔、轴配合，已知其最小间隙为0．05，则轴的上偏差是 -0.05 。

7．当所有的减环都是最大极限尺寸而所有的减环都是最小极限尺寸时，封闭环必为 最大极限尺寸 。

8．孔、轴的ES ＜ei 的配合属于过盈 配合，EI ＞es 的配合属于 间隙 配合。

9．某轴尺寸为Φ10-0.018 -0.028 mm ，被测要素给定的尺寸公差和形位公差采用最小实体要求，则垂直度公差是在被测要素为 最小实体状态 时给定的。

当轴实际尺寸为 Φ9.972 mm 是，允许的垂直度误差达最大，可达 0.02 mm 。

10．孔、轴配合的最大过盈为-60μm ，配合公差为40μm ，可以判断该配合属于 过渡 配合。

11．在产品设计中，尺寸链计算是根据机器的精度要求，合理地确定有关尺寸的公差和极限偏差 。

12．选择基准制时，应优先选用 基孔制 原因是加工孔比加工轴要困难，所用刀具量具尺寸规格也多，成本大。

13．配合公差是指 允许间隙或 过盈的变动量 ，它表示 配合精度 的高低。

14．国家标准中规定表面粗糙度的主要评定参数有 Re 、 Ry 、 Rz 三项。

15． ┻Φ0.1○L A 含义是 给定方向上元素相对基准元素A 的垂直度公差是 Φ0.1，且遵循最小实体要求 。

《公差配合与测量技术》复习题[1] 选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。

A.过多B.过少C.过量D.过头[2] 选择（ C）的测量力，有利于提高测量的精确度和灵敏度。

A.较大B.较小C.适当D.无关。

[3] 对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。

A完全 B.不完全 C.不一定 D.不可能。

[4] 圆柱度公差为0.03 mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。

A.不小于B.等于C.不等于D.不大于。

[5] 车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（ A ）。

A.准确性B.无关 C 低速运动 .D.高速运动。

[6] （ C ）误差是有某种不正常的原因造成的。

A.相对B.绝对C.粗大D.变值。

[7] 圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。

A.形状B.定向C.定位D.形位。

[8] （ C ）配合可能有间隙，也可能有过盈。

A.间隙B.过盈C.过渡D.常用[9] 基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。

A.公差值B.公差等级C.配合D.标注[10] 键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。

A.小于B.大于C.等于D.小于等于[11] 几何量的基本长度单位为( )。

A.厘米B.毫米C.米D.微米[12] 按GB/T1800.3—1998的规定，标准公差等级分为( A )级。

A20 .B.18 C.19 D.22[13] 对于有配合要求的孔和轴，尺寸公差应采用( )等级。

A.较大B.较小C.较高D.较低。

[14] （）误差可用修正法和抵消法等方法消除。

A.随机B.系统C.粗大D.相对。

[15] 标准规定了（ B ）优先数系列。

A.4个B.5个C.10个D.1个。

[16] 同一公差等级的两个尺寸、其公差数值( )。

A.相等B.不相等C.不一定相等D.不能相等[17] φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

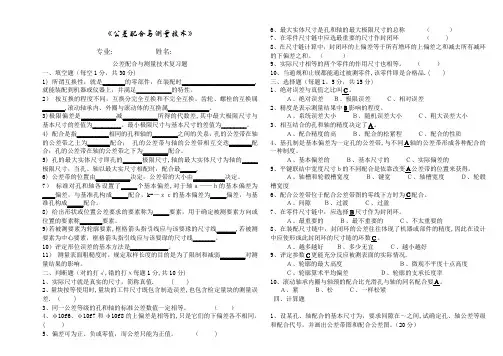

《公差配合与测量技术》专业:____________姓名:_________公差配合与测量技术复习题一、填空题（每空1分，共30分)1) 所谓互换性，就是_______的零部件，在装配时_______________________,就能装配到机器或仪器上，并满足___________的特性。

2）按互换的程度不同，互换分完全互换和不完全互换。

齿轮、螺栓的互换属_______,滚动轴承内、外圈与滚动体的互换属_____________。

3)极限偏差是___________减___________所得的代数差,其中最大极限尺寸与基本尺寸的差值为_________。

最小极限尺寸与基本尺寸的差值为________。

4) 配合是指__________相同的孔和轴的________之间的关系，孔的公差带在轴的公差带之上为_______配合；•孔的公差带与轴的公差带相互交迭_______配合；孔的公差带在轴的公差带之下为________配合。

5) 孔的最大实体尺寸即孔的______极限尺寸,轴的最大实体尺寸为轴的_____极限尺寸，当孔、轴以最大实尺寸相配时，配合最_____.6) 公差带的位置由___________决定，公差带的大小由__________决定。

7）标准对孔和轴各设置了_____个基本偏差,对于轴ａ——ｈ的基本偏差为____偏差，与基准孔构成_____配合，k-—ｚｃ的基本偏差为_____偏差，与基准孔构成_____配合。

8) 给出形状或位置公差要求的要素称为_____要素，用于确定被测要素方向或位置的要素称_______要素。

9)若被测要素为轮廓要素,框格箭头指引线应与该要瑑的尺寸线______,若被测要素为中心要素，框格箭头指引线应与该要瑑的尺寸线_______。

10）评定形位误差的基本方法是____________。

11）测量表面粗糙度时，规定取样长度的目的是为了限制和减弱________对测量结果的影响。

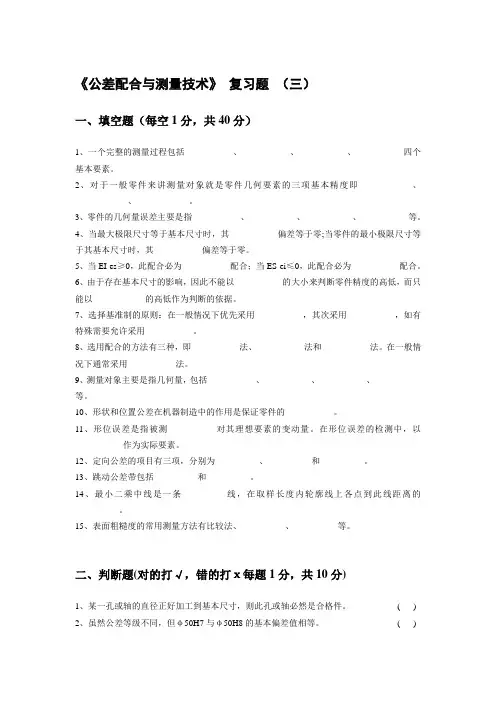

《公差配合与测量技术》复习题（三）一、填空题（每空1分，共40分）1、一个完整的测量过程包括___________、___________、___________、___________四个基本要素。

2、对于一般零件来讲测量对象就是零件几何要素的三项基本精度即____________、____________、____________。

3、零件的几何量误差主要是指___________、___________、___________、___________等。

4、当最大极限尺寸等于基本尺寸时，其___________偏差等于零;当零件的最小极限尺寸等于其基本尺寸时，其___________偏差等于零。

5、当EI-es≥0，此配合必为___________配合；当ES-ei≤0，此配合必为___________配合。

6、由于存在基本尺寸的影响，因此不能以___________的大小来判断零件精度的高低，而只能以___________ 的高低作为判断的依据。

7、选择基准制的原则：在一般情况下优先采用___________，其次采用___________，如有特殊需要允许采用___________。

8、选用配合的方法有三种，即___________法、___________法和___________法。

在一般情况下通常采用___________法。

9、测量对象主要是指几何量，包括___________、___________、___________、___________等。

10、形状和位置公差在机器制造中的作用是保证零件的___________。

11、形位误差是指被测___________对其理想要素的变动量。

在形位误差的检测中，以___________作为实际要素。

12、定向公差的项目有三项，分别为__________、__________和__________。

13、跳动公差带包括__________和__________。

公差配合与测量（互换性与测量技术）复习题含参考答案一、单选题（共30题，每题1分，共30分）1、H7/f6的配合性质为（）A、过渡配合B、间隙配合C、过盈配合正确答案：B2、用径向全跳动测量（）时，若跳动不超差则其误差也不会超差。

A、平面度B、圆度C、圆柱度D、直线度正确答案：C3、标准规定了（）优先数系列。

A、1个B、5个C、10个D、4个正确答案：B4、（）最小实体尺寸是控制其实际尺寸的。

A、孔和轴的B、孔的C、轴的正确答案：A5、公差带相对于零线的位置反映了配合的（）。

A、精确程度B、松紧变化的程度C、松紧程度正确答案：C6、端面全跳动的公差带与平面对轴线的（）公差带相同A、平行度B、垂直度C、倾斜度D、对称度正确答案：B7、垂直度公差属于（）A、不确定B、形状公差C、定位公差D、定向公差正确答案：D8、对于有配合要求的孔和轴尺寸公差应采用( )等级。

A、较大B、较高C、较低D、较小正确答案：B9、对于游标卡尺主尺的刻线间距为（）mm。

A、0.5B、0.02C、1D、2正确答案：C10、配合公差的数值愈小，则相互配合的孔、轴的公差等级（）。

A、愈高B、过盈大C、间隙大D、愈低正确答案：A11、（）最大实体尺寸是控制其作用尺寸的。

A、轴的B、孔的C、孔和轴的正确答案：C12、对于同一被测要素，位置误差包含被测要素的（）误差。

A、几何C、粗糙度D、形状正确答案：D13、基本评定参数是依照（）来测定工件表面粗糙度的。

A、波距B、波度C、波高D、波纹正确答案：C14、位置度公差属于（）A、跳动公差B、定位公差C、定向公差D、形状公差正确答案：B15、零件尺寸误差同形位误差采用包容要求时应遵守( )边界。

A、实效边界B、最大实体C、作用D、包容正确答案：B16、（）是内螺纹的公称直径A、内螺纹小径的基本尺寸B、内螺纹大径的基本尺寸C、内螺纹中径的基本尺寸正确答案：B17、通常说来，作用尺寸是（）综合的结果。

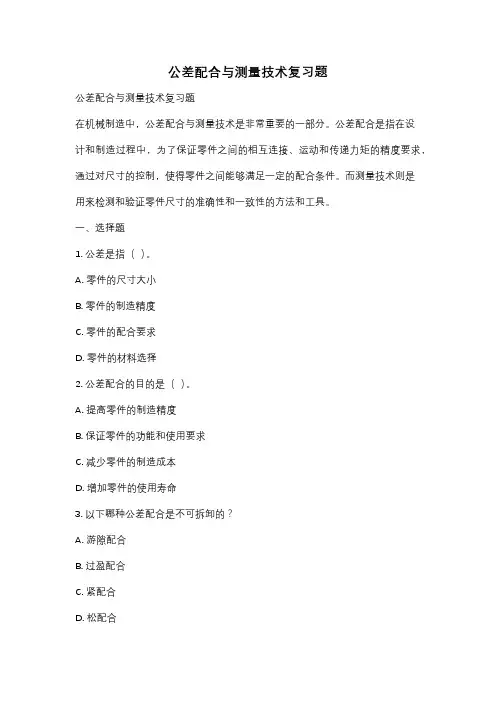

公差配合与测量技术复习题公差配合与测量技术复习题在机械制造中，公差配合与测量技术是非常重要的一部分。

公差配合是指在设计和制造过程中，为了保证零件之间的相互连接、运动和传递力矩的精度要求，通过对尺寸的控制，使得零件之间能够满足一定的配合条件。

而测量技术则是用来检测和验证零件尺寸的准确性和一致性的方法和工具。

一、选择题1. 公差是指（）。

A. 零件的尺寸大小B. 零件的制造精度C. 零件的配合要求D. 零件的材料选择2. 公差配合的目的是（）。

A. 提高零件的制造精度B. 保证零件的功能和使用要求C. 减少零件的制造成本D. 增加零件的使用寿命3. 以下哪种公差配合是不可拆卸的？A. 游隙配合B. 过盈配合C. 紧配合D. 松配合4. 公差配合中的基准是指（）。

A. 零件的最大尺寸B. 零件的最小尺寸C. 零件的中间尺寸D. 零件的参考尺寸5. 以下哪种测量工具可以用来测量内孔的尺寸？A. 外径千分尺B. 内径千分尺C. 游标卡尺D. 卷尺二、判断题1. 公差配合是通过对零件的尺寸进行控制来实现的。

( )2. 游隙配合是指两个零件之间有一定的间隙，可以自由运动。

( )3. 过盈配合是指两个零件之间有一定的压力，需要使用工具才能拆卸。

( )4. 公差配合中，基准是指零件的最大尺寸。

( )5. 游标卡尺可以用来测量外径和内径。

( )三、填空题1. 公差配合中，零件的尺寸大小是通过（）来表示的。

2. 游隙配合中，公差的上限和下限分别表示为（）。

3. 过盈配合中，公差的上限和下限分别表示为（）。

4. 测量工具中，常用来测量长度的工具是（）。

5. 测量工具中，常用来测量直径的工具是（）。

四、简答题1. 请解释什么是公差配合，并举例说明。

2. 公差配合中，什么是基准？为什么基准很重要？3. 请列举几种常用的测量工具，并说明它们的使用方法。

4. 在测量过程中，如何保证测量的准确性和可靠性？五、应用题1. 某零件的设计尺寸为20mm，公差为±0.02mm。

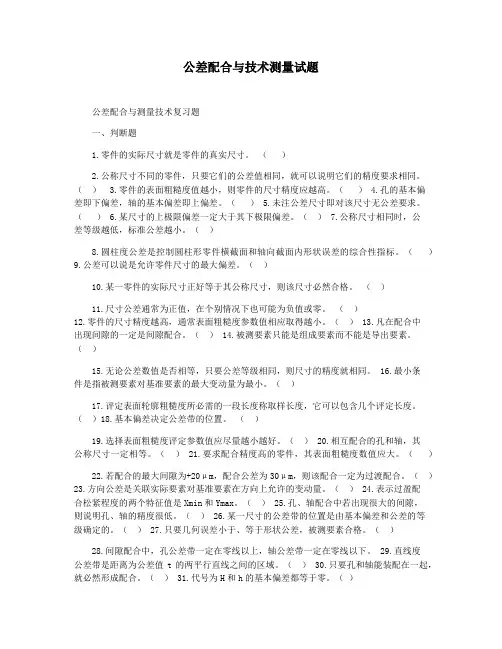

公差配合与技术测量试题公差配合与测量技术复习题一、判断题1.零件的实际尺寸就是零件的真实尺寸。

（）2.公称尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3.零件的表面粗糙度值越小，则零件的尺寸精度应越高。

（）4.孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（） 5.未注公差尺寸即对该尺寸无公差要求。

（） 6.某尺寸的上极限偏差一定大于其下极限偏差。

（） 7.公称尺寸相同时，公差等级越低，标准公差越小。

（）8.圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）9.公差可以说是允许零件尺寸的最大偏差。

（）10.某一零件的实际尺寸正好等于其公称尺寸，则该尺寸必然合格。

（）11.尺寸公差通常为正值，在个别情况下也可能为负值或零。

（）12.零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。

（） 13.凡在配合中出现间隙的一定是间隙配合。

（） 14.被测要素只能是组成要素而不能是导出要素。

（）15.无论公差数值是否相等，只要公差等级相同，则尺寸的精度就相同。

16.最小条件是指被测要素对基准要素的最大变动量为最小。

（）17.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（）18.基本偏差决定公差带的位置。

（）19.选择表面粗糙度评定参数值应尽量越小越好。

（） 20.相互配合的孔和轴，其公称尺寸一定相等。

（） 21.要求配合精度高的零件，其表面粗糙度数值应大。

（）22.若配合的最大间隙为+20μm，配合公差为30μm，则该配合一定为过渡配合。

（）23.方向公差是关联实际要素对基准要素在方向上允许的变动量。

（） 24.表示过盈配合松紧程度的两个特征值是Xmin和Ymax。

（） 25.孔、轴配合中若出现很大的间隙，则说明孔、轴的精度很低。

（） 26.某一尺寸的公差带的位置是由基本偏差和公差的等级确定的。

（） 27.只要几何误差小于、等于形状公差，被测要素合格。

《公差配合与技术测量》课程复习题一、填空题1．互换性的主要特征有二个：一是装配时不需 ；二是装配后必需满足 的要求。

2．孔40034.0009.0Φ++mm 的D= mm 、ES= mm 、EI= mm 、T h = mm 、D m = mm 、D L = mm 。

3．孔20033.00Φ+mm 与轴20020.0041.0Φ--mm 形成 配合，极限盈隙量分别是 mm 、 mm 。

4．25020.0033.0Φ--mm 的精度比25020.0041.0Φ--mm 精度 （高、低），因为 。

5．作用尺寸是 与 综合而成。

对一批零件来说，它是一个变量，即每个零件的作用尺寸不尽相同。

6．孔40034.0009.0Φ++mm 的D= mm 、ES= mm 、EI= mm 、Ts= mm 、MMS= mm 、LMS= mm 。

7．标准公差等级IT01与IT10相比， 的精确程度较低。

8．最大实体实效尺寸是 与 综合而成。

对一批零件来说它是一个变量。

9．公差原则是指处理 与 之间关系的原则。

10．一个具体的公差带是由三部分组成；一是 、二是 、三是 。

11．Ra 的数值越大，零件表面就越 ，反之，表面就越 。

1．选择、修配或调整；使用性能2．40；+0.034；+0.009；0.025；40.009；40.034 3．间隙；+0.020；+0.0744．高；两者基本尺寸相同，但前者比后者的公差值得小。

5．尺寸误差；形位误差6．40；+0.034；+0.009；0.025；40.009；40.034 7．IT108．最大实体尺寸；形位公差 9．尺寸公差；形位公差 10．基本尺寸；上偏差；下偏差 11．粗糙；光滑1．公差一般为正，个别情况下，也可以为负或零。

（）2．滚动轴承外圈外径和孔的配合为基轴制配合。

（）3．零件装配时仅需稍做修配和调整便能够装配的性质称为互换性。

（）4．零件是否合格首先就是是否达到了基本尺寸，正好做到基本尺寸肯定是合格品。

公差配合与测量技术复习文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]公差配合与测量技术复习资料一、填空题1、按照互换程度的不同，互换性分完全互换和不完全互换两种。

其中完全互换 _在机械制造业中应用广泛。

2、尺寸公差是指上偏差和下偏差。

3、基本尺寸相同的，相互结合的孔和轴公差带之间的关系，称为配合。

配合分间隙配合、过度配合和过盈配合三种。

4、标准公差用代号 IT 表示。

标准公差分 20 级，其中 IT01级精度最高， IT18 精度最低。

5、螺纹螺距与导程的关系是：导程等于线数和螺距的乘积。

6、国家标准按螺纹的直径和螺距将旋合长度分为三组，分别为长旋合长度组、旋合长度组中和短旋合长度组。

7、计量器具按用途分类可分为标准计量器具、通用计量器具和专用计量器具三类。

8、零件的尺寸合格，其实际尺寸应在最大极限尺寸和最小极限尺寸之间。

其上偏差和下偏差 应在上偏差和下偏差之间。

9、 基本偏差 确定公差带位置， 标准公差 确定公差带大小。

10、在过渡配合中， 最大间隙 表示过渡配合是最松的状态； 最大过盈 表示过渡配合中最紧的状态。

11、零件尺寸为φ90j7（020.0015.0+-）其基本偏差为 mm ，尺寸公差为 。

12、选用配合的方法有三种，即 计算 法、 类比 法和 试验 法，在一般情况下通常采用 类比 法。

13、测量误差按其性质分为 随机 误差、 系统 误差和 粗大 误差。

14、孔的最大实体尺寸为孔的 最小极限尺寸 ；轴的最大实体尺寸为轴的 最大极限尺寸 。

15、形位公差带由 形状 、 大小 、 方向 、 位置 四个要素组成。

16、键为标准件，键连接的配合采用的配合制度为 基轴制 。

17、在图样上，单一要素的尺寸极限偏差或公差带代号之后注有○E 符号时，则表示该单一要素采 用 包容 要求。

18、孔和轴各有 28 个基本偏差代号。

19、滚动轴承内圈与轴的配合要采用基 孔 制；而外圈与外壳孔的配合要采用基 轴 制。

公差极限与配合学校_______________姓名________________ 班级________________ 得分_____________一、判断题(本大题共95小题，总计95分)1。

某一孔或轴的直径正好加工到基本尺寸，则此孔或轴必然是合格件。

2。

不论公差值是否相等，只要公差等级相同，尺寸的精确程度就相同。

3。

某一零件设计时的基本尺寸，就是该零件的理想尺寸。

4.实际尺寸可以由测量得到。

5。

设计给定的尺寸称为实际尺寸。

6.若某配合的最大间隙为２０微米,配合公差为３０微米，则该配合一定是过渡配合7.孔的实际尺寸小于轴的实际尺寸，将它们装配在一起，就是过盈配合。

8.为了得到基轴制的配合，不一定要先加工轴,也可以先加工孔。

9.间隙配合不能应用于孔与轴相对固定的联结中。

10.加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。

11.标准公差的数值与公差等级有关，而与基本偏差无关.12.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性.13。

某基孔制配合，孔的公差为２７微米，最大间隙为１３微米,则该配合一定是过渡配合。

14。

公差是极限尺寸代数差的绝对值。

15.基本偏差为a—h的轴与基本偏差为H的空可构成过渡配合。

16.因为公差等级不同,所以φ50H7与φ50H8的基本偏差值不相等。

17.零件的实际尺寸越接近其基本尺寸就越好。

18.孔与轴的配合性质用极限间隙或极限过盈来表示.19.孔φ50R6与轴φ50r6的基本偏差绝对值相等,符号相反.20.一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合。

21。

图样标注φ200 -0。

021mm的轴,加工得愈靠近基本尺寸就愈精确.22。

间隙配合说明配合之间有间隙,因此只适用于有相对运动场合。

23.最大实体尺寸是孔和轴的最大极限尺寸的总称。

24。

未注公差尺寸即对该尺寸无公差要求。

25.不完全互换性是指一批零件中，一部分零件具有互换性，而另一部分零件必须经过修配才有互换性。

一、判断题〔正确的打√，错误的打X，每题1分，共25分〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．国家标准规定，孔只是指圆柱形的内表面。

（×）mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×），今测得其实际尺寸为φ19.962mm，可以判断该孔合格。

（×）6．某孔要求尺寸为φ20-0.046-0.0677．未注公差尺寸即对该尺寸无公差要求。

（×）8．基本偏差决定公差带的位置。

（√）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（√）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（×）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（×）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（√）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（×）21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（√）22．作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

选择题答案：1、A2、A3、B4、B5、A6、A7、A8、A9、A10、A11、A12、A13、B14、A15、A16、A17、A18、A19、A20、A21、A22、A23、A24、A25、A26、D27、A28、A29、D30、A1、实际尺寸减去基本尺寸所得的代数差.2、代替3、误差4、普遍遵循5、完全互换6、行业标准7、测量8、角度量块9、五10、六11、刻度12、绝对测量13、真值14、mm15、设计时16、孔或轴17、测量18、基本尺寸19、上偏差、下偏差20、下偏差21、靠近零线22、最小极限尺寸23、图解24、基本偏差25、基本尺寸、相互结合26、间隙27、精度28、基准孔29、基准轴30、标准公差判断题:1（×） 2（×） 3（×） 4（√） 5（×）6（√） 7 （√） 8（×） 9（×） 10（√）11（√） 12（×） 13（√） 14（√） 15（×）16（×） 17（×） 18（√） 19（√） 20（√）21（×） 22（×） 23（×） 24（×） 25 （√）26（×） 27（√） 28（√） 29（√） 30（√）简答题1.测量过程中的四个要素是什么?答：四个要素是：①被测对象②测量单位③测量方法④测量精度2.量块按“级”使用与按“等”使用那个测量精度高？为什么？答：量块按“等”使用比按“级”使用的测量精度要高。

因为按“等”使用时排除了量块的制造误差，而按”级”使用则包含了量块的制造误差。

3.测量误差的来源包括那些方面？答：主要有以下方面：①计量器具的误差②方法误差③环境误差④人员误差4.什么是尺寸公差和公差带图？答：表示零件的尺寸相对其基础尺寸所允许度动的范围，叫做尺寸公差。

公差带的图解方式称为公差带图。

5.简述基准制的选用原则？答：基准制的选用原则如下：①一般情况优先选用基孔制。

《公差配合与测量技术》复习题一、填空题（每空1分，共40分）1、我国的标准由___________、___________、___________、___________四个层次组成。

2、滚动轴承的内孔与轴颈是_________制配合，外径与壳体是_________制配合。

3、通过测量获得的某一孔、轴的尺寸称为___________。

4、采用两点法测量实际尺寸的目的在于排除___________对测量结果的影响。

5、零件装配后，其结合处形成包容与被包容的关系，凡__________统称为孔，__________统称为轴。

6、孔、轴配合时，若ES=ei，则此配合是___________配合；若ES=es，则此配合是___________配合；若EI=es，则此配合是___________配合；若EI=ei，则此配合是___________配合。

7、标准公差数值与两个因素有关，它们是___________和___________。

8、在基本尺寸相同的情况下，公差等级越高，公差值___________。

9、配合代号用孔、轴的组合表示，写成分数形式，分子为___________，分母为___________。

10、测量技术主要研究对零件几何参数进行___________和___________的问题。

11、被测要素可分为单一要素和关联要素，___________要素只能作出形状公差要求；___________要素可以给出位置公差要求。

12、对同一被测要素，形状公差值应__________位置公差值，位置公差值应__________相应的尺寸公差值。

13、定向公差的公差带可同时限制被测要素的__________和__________。

14、定位公差带具有综合控制被测要素的__________、__________和__________的功能。

15、标准规定：形位注出公差有__________个公差等级，其中___________级精度最高;形位未注公差分为___________个公差等级，它们分别为___________、___________和___________。

精心整理《公差配合与测量技术》复习题[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。

A.过多B.过少C.过量D.过头[2]选择（C）的测量力，有利于提高测量的精确度和灵敏度。

A.较大B.较小C.适当D.无关。

[3]对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。

A完全B.不完全C.不一定D.不可能。

[4]圆柱度公差为0.03mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。

A.不小于B.等于C.不等于D.不大于。

[5]车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（A）。

A.准确性B.无关C低速运动.D.高速运动。

[6]（C）误差是有某种不正常的原因造成的。

A.相对B.绝对C.粗大D.变值。

[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。

A.形状B.定向C.定位D.形位。

[8]（C）配合可能有间隙，也可能有过盈。

A.间隙B.过盈C.过渡D.常用[9]基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。

A.公差值B.公差等级C.配合D.标注[10]键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。

A.小于B.大于C.等于D.小于等于[11]几何量的基本长度单位为()。

A.厘米B.毫米C.米D.微米[12]按GB/T1800.3—1998的规定，标准公差等级分为(A)级。

A20.B.18C.19D.22[13]对于有配合要求的孔和轴，尺寸公差应采用()等级。

A.较大B.较小C.较高D.较低。

[14]（）误差可用修正法和抵消法等方法消除。

A.随机B.系统C.粗大D.相对。

[15]标准规定了（B）优先数系列。

A.4个B.5个C.10个D.1个。

[16]同一公差等级的两个尺寸、其公差数值()。

A.相等B.不相等C.不一定相等D.不能相等[17]φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是()。

综合练习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。

（×）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（×）3．图样标注φ200 -0.021mm的轴，加工得愈靠近基本尺寸就愈精确。

（×）4．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（×）5．未注公差尺寸即对该尺寸无公差要求。

（×）6．基本偏差决定公差带的位置。

（√）7．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（√）8．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（√）9．某实际要素存在形状误差，则一定存在位置误差。

（×）10．图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（×）11．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

(√)12．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格（×）13．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同（√）14．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

(×）15．最小条件是指被测要素对基准要素的最大变动量为最小。

（×）16．确定表面粗糙度时，通常可在三项高度特性方面的参数中选取。

（√）17．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度（×）18．Rz参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。

（√）19．Ry参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（√）20．选择表面粗糙度评定参数值应尽量小好。

（×）21．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。
