控制电机第三版答案【篇一：电机与电力拖动(第三版)习题参考答案】lass=txt>第1章思考题和习题一、填空题1．直流电动机主磁极的作用是产生，它由和两大部分组成。
气隙磁场、主磁极铁心和主磁极绕组2．直流电动机的电刷装置主要由、、成。
电刷、刷握、刷杆、刷杆架、弹簧、铜辫3．电枢绕组的作用是产生感应电动势、电枢电流4．电动机按励磁方式分类，有他励、并励、串励、复励5．在直流电动机中产生的电枢电动势ea方向与外加电源电压及电流方向为，用来与外加电压相平衡。
相反、反电势6．直流电动机吸取电能在电动机内部产生的电磁转矩，一小部分用来克服摩擦及铁耗所引起的转矩，主要部分就是轴上的有效转矩，它们之间的平衡关系可用表示。
输出、电磁转矩=损耗转矩+输出转矩4．电枢反应不仅使合成磁场发生畸变，还使得合成磁场减小。
（√ ） 6．直流电动机的换向是指电枢绕组中电流方向的改变。
（√ ）三、选择题(将正确答案的序号填入括号内)1．直流电动机在旋转一周的过程中，某一个绕组元件(线圈)中通过的电流是( b )。
a．直流电流 b．交流电流c．互相抵消，正好为零2．在并励直流电动机中，为改善电动机换向而装设的换向极，其换向绕组( b )。
a．应与主极绕组串联 b．应与电枢绕组串联c．应由两组绕组组成，一组与电枢绕组串联，另一组与电枢绕组并联3．直流电动机的额定功率pn是指电动机在额定工况下长期运行所允许的( a )。
a．从转轴上输出的机械功率 b．输入电功率c．电磁功率4．直流电动机铭牌上的额定电流是。
( c )。
a．额定电枢电流 b．额定励磁电流c．电源输入电动机的电流5．在—个4极直流电动机中，n、s表示主磁极的极性，n、s表示换向极的极性。
顺着转子的旋转方向，各磁极的排列顺序应为( c )。
a．n—n—n—n—s—s一s—sb．n—s—n—s一s—n—s—nc．n—n—s—s一n一n—s—sd．n—s一s—n—n—s一s—n四、简答题1．有一台复励直流电动机，其出线盒标志已模糊不清，试问如何用简单的方法来判别电枢绕组、并励绕组和串励绕组?答：根据阻值大小和绕组直径判断。
《机电传动控制》笔记第一章：绪论1.1 简介《机电传动控制》将机械工程与电气工程相结合，通过研究电机、驱动器以及控制系统来实现对机械设备的有效操作。
本课程旨在培养学生理解并掌握机电一体化系统的设计原理和方法，为将来从事相关领域的科研或工程实践打下坚实的基础。
1.2 机电传动控制系统的基本概念•定义：机电传动控制系统是指利用电气、电子及计算机技术来控制机械设备运动的系统。
•组成要素：o执行机构（如电动机）：负责产生驱动力。
o传感器：用于监测系统的状态信息。
o控制器：根据设定的目标值与实际反馈进行比较，并据此调整执行机构的动作。
o被控对象：即需要被控制的机械设备。
•工作流程：输入信号 → 控制器处理 → 输出信号 → 执行机构响应 → 反馈至控制器形成闭环回路。
1.3 发展历程与趋势自20世纪初以来，随着电力技术的发展，人们开始尝试用电能替代传统的蒸汽动力来进行工业生产。
到了20世纪中后期，随着微处理器技术和自动控制理论的进步，机电传动控制逐渐从简单的手动调节向自动化方向转变。
近年来，智能化、网络化成为该领域的主要发展方向之一。
未来，预计还将进一步融入物联网(IoT)、大数据分析等先进技术，提高整个系统的效率与可靠性。
第二章：电力拖动基础2.1 电机类型及其工作原理•直流电机o结构：由定子（包括主磁极、换向极）、转子（电枢铁心+绕组）、换向器三部分组成。
o工作原理：当电流通过电枢绕组时，在磁场作用下会产生电磁力矩使转子旋转；改变电压大小可以调节转速。
•交流电机o异步电机（感应电机）▪特点：简单耐用、成本低。
▪分类：单相、三相。
▪工作原理：依靠定子产生的旋转磁场切割转子导条，从而在转子内部形成闭合电路产生感应电流，进而产生转矩。
o同步电机▪特点：适用于高精度场合。
▪工作方式：转子转速严格等于电网频率与极对数之比，可通过改变励磁电流来调整输出功率因数。
2.2 电动机的选择原则选择合适的电动机对于确保整个系统的性能至关重要。
机电传动控制教案第一章：机电传动控制概述1.1 机电传动控制的概念解释机电传动控制的定义强调机电传动控制在现代工业中的重要性1.2 机电传动系统的组成介绍机电传动系统的常见组成部分，如电动机、传动装置、负载等解释各个部分在系统中的作用和相互关系1.3 机电传动控制系统的分类介绍机电传动控制系统的不同类型，如开环控制、闭环控制等比较各种控制系统的特点和应用场景第二章：电动机及其控制2.1 电动机的分类和特性介绍不同类型的电动机，如交流异步电动机、直流电动机等分析各种电动机的启动、制动和调速特性2.2 电动机的控制方法介绍电动机的常见控制方法，如开关控制、变频调速等分析各种控制方法的工作原理和应用场景2.3 电动机的选择和安装讲解电动机的选择依据，如负载类型、功率需求等介绍电动机的安装要求和注意事项第三章：传动装置及其控制3.1 传动装置的分类和特性介绍常见的传动装置，如齿轮传动、带传动等分析各种传动装置的传动比、传动效率等特性3.2 传动装置的控制方法介绍传动装置的常见控制方法，如机械调速、电子调速等分析各种控制方法的工作原理和应用场景3.3 传动装置的选择和安装讲解传动装置的选择依据，如负载类型、传动比需求等介绍传动装置的安装要求和注意事项第四章：机电传动控制系统的应用4.1 机电传动控制系统在工业自动化中的应用介绍机电传动控制系统在工业自动化中的典型应用案例，如、生产线等分析机电传动控制系统在提高生产效率和产品质量方面的作用4.2 机电传动控制系统在交通运输领域的应用介绍机电传动控制系统在交通运输领域的典型应用案例，如电动汽车、轨道交通等分析机电传动控制系统在提高运输效率和减少能源消耗方面的作用4.3 机电传动控制系统在其他领域的应用介绍机电传动控制系统在其他领域的典型应用案例，如医疗设备、建筑自动化等分析机电传动控制系统在提高生活质量和工作效率方面的作用第五章：机电传动控制系统的维护与故障诊断5.1 机电传动控制系统的维护介绍机电传动控制系统的日常维护内容和注意事项强调定期维护对于系统稳定运行的重要性5.2 机电传动控制系统的故障诊断方法介绍常见的故障诊断方法，如观察法、参数测量法等分析各种故障诊断方法的优缺点和适用场景5.3 机电传动控制系统的故障处理和预防措施讲解故障处理的一般流程和方法介绍预防措施，如使用高质量的元件、避免过载等第六章：传感器与信号处理6.1 传感器的类型与作用介绍各种常用传感器，如温度传感器、压力传感器等分析传感器在机电传动控制系统中的作用和重要性6.2 传感器的选用与安装讲解传感器的选用依据，如测量范围、精度要求等介绍传感器的安装方法和注意事项6.3 信号处理与分析解释信号处理的基本概念和方法分析信号处理在机电传动控制系统中的应用，如滤波、放大等第七章：PLC控制系统7.1 PLC的基本原理与组成介绍PLC的概念、工作原理和组成结构强调PLC在机电传动控制系统中的应用优势7.2 PLC编程与控制讲解PLC编程的基本语言和方法，如梯形图、指令表等分析PLC控制在机电传动系统中的应用案例7.3 PLC系统的维护与故障诊断介绍PLC系统的日常维护内容和注意事项讲解故障诊断的方法和技巧第八章：变频器与电机调速8.1 变频器的基本原理与类型介绍变频器的工作原理和类型，如电压型、电流型等强调变频器在电机调速中的应用优势8.2 变频器控制与应用讲解变频器的控制原理和方法，如矢量控制、直接转矩控制等分析变频器在电机调速中的应用案例8.3 变频器的选用与安装介绍变频器的选用依据，如电机功率、调速范围等讲解变频器的安装方法和注意事项第九章：伺服控制系统9.1 伺服控制系统的基本原理与组成介绍伺服控制系统的工作原理和组成，如伺服电动机、伺服驱动器等强调伺服控制系统在精确控制中的应用优势9.2 伺服控制系统的选用与调试讲解伺服控制系统的选用依据，如控制精度、响应速度等介绍伺服控制系统的调试方法和注意事项9.3 伺服控制系统的应用案例分析伺服控制系统在典型应用场景中的应用案例，如数控机床、等第十章：机电传动控制系统的节能与环保10.1 节能技术的应用介绍节能技术在机电传动控制系统中的应用，如电机变频调速、高效传动装置等分析节能技术在降低能耗和提高经济效益方面的作用10.2 环保技术的应用介绍环保技术在机电传动控制系统中的应用，如废弃物回收、低噪音传动装置等强调环保技术在实现可持续发展和社会责任方面的意义10.3 节能与环保的法规和标准讲解与节能和环保相关的法规和标准，如节能产品认证、环保法规等强调企业和个人在遵循法规和标准方面的责任第十一章：机电传动控制系统的安全与保护11.1 安全防护措施的重要性强调在机电传动控制系统中实施安全防护措施的必要性讨论因缺乏安全防护导致的潜在风险和事故11.2 安全防护技术与设备介绍常见的安全防护技术，如紧急停止按钮、安全门等分析安全防护设备在保障人员和设备安全方面的作用11.3 安全标准与合规性讲解与机电传动控制系统安全相关的国家和行业标准强调遵守安全标准和合规性的重要性第十二章：案例分析与实践12.1 机电传动控制案例分析分析具体的机电传动控制案例，如自动化装配线、升降机等讨论案例中的关键技术、挑战和解决方案12.2 实践操作与技能培训强调实际操作在理解机电传动控制系统中的重要性介绍常见的实践操作活动和技能培训方法12.3 项目设计与实施讲解机电传动控制系统项目设计的基本步骤和方法讨论项目实施过程中的管理、协调和风险控制第十三章：发展趋势与创新13.1 机电传动控制技术的发展趋势探讨机电传动控制技术的发展方向，如智能化、网络化等分析新兴技术如物联网、大数据在机电传动控制系统中的应用潜力13.2 创新设计与研发强调创新在推动机电传动控制系统发展中的重要性介绍创新设计的方法和研发流程13.3 知识产权保护与技术转移讲解知识产权在技术创新中的作用和保护方法讨论技术转移和产业化的途径和挑战第十四章：经济效益与投资分析14.1 经济效益评估介绍经济效益评估的方法和指标分析机电传动控制系统投资的经济效益14.2 投资决策与风险分析讲解投资决策的基本原则和方法分析机电传动控制系统投资的风险因素和应对策略14.3 财务分析与投资回报介绍财务分析的方法，如现金流量分析、净现值分析等讨论投资回报的计算和评估方法第十五章：综合测试与评价15.1 测试方法与设备介绍机电传动控制系统综合测试的方法和设备强调测试在确保系统性能和可靠性中的重要性15.2 性能评价与优化讲解机电传动控制系统的性能评价指标和方法讨论系统性能优化的策略和技术15.3 持续改进与寿命周期管理强调持续改进在提高机电传动控制系统性能和寿命中的作用介绍寿命周期管理的方法和实践重点和难点解析本文主要介绍了机电传动控制的相关概念、系统组成、控制方法、应用领域、维护与故障诊断等方面的内容。

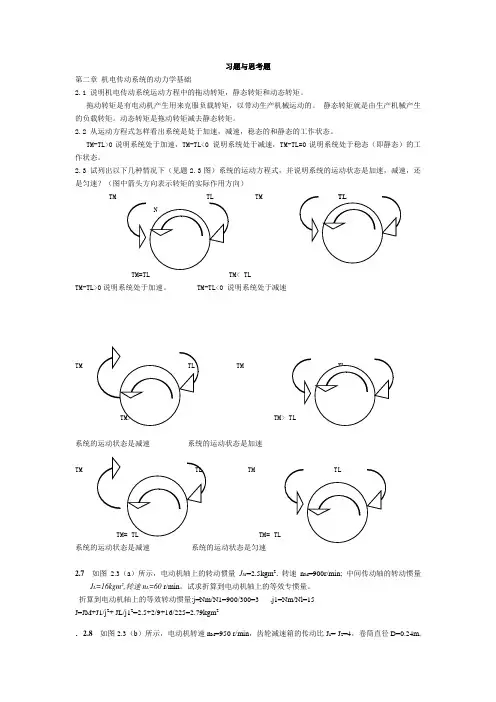

习题与思考题第二章机电传动系统的动力学基础2.1 说明机电传动系统运动方程中的拖动转矩，静态转矩和动态转矩。
