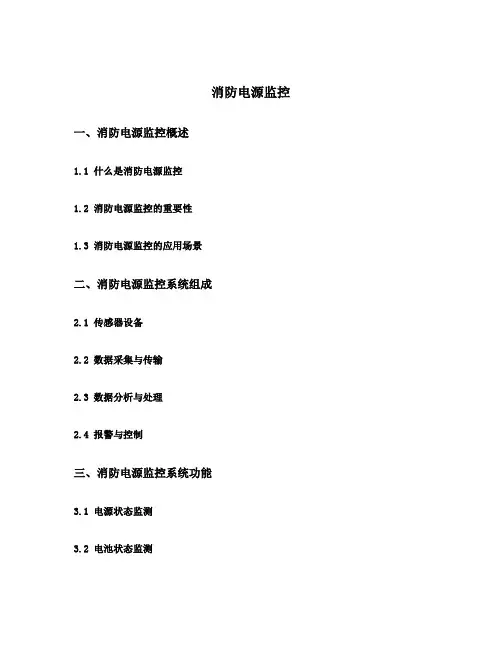

消防电源监控
一、消防电源监控概述
1.1 什么是消防电源监控
1.2 消防电源监控的重要性
1.3 消防电源监控的应用场景
二、消防电源监控系统组成
2.1 传感器设备
2.2 数据采集与传输
2.3 数据分析与处理
2.4 报警与控制
三、消防电源监控系统功能
3.1 电源状态监测
3.2 电池状态监测
3.3 温度与湿度监测
3.4 烟雾与火焰监测
四、消防电源监控系统网络架构
4.1 局域网架构
4.2 云平台架构
4.3 分布式架构
五、消防电源监控系统的数据处理与分析
5.1 实时数据更新
5.2 数据可视化展示
5.3 数据预测与分析
六、消防电源监控系统的报警与控制
6.1 报警通知方式
6.2 远程控制与操作
6.3 紧急处理与救援调度
七、消防电源监控系统的优点与挑战
7.1 优点
7.2 挑战
八、市场前景与应用案例
8.1 市场前景
8.2 应用案例
九、总结
在本文中，我们探讨了消防电源监控的概述和重要性，并对消防电源监控系统的组成、功能以及网络架构进行了详细介绍。
同时，我们还介绍了消防电源监控系统的数据处理与分析、报警与控制的相关内容。
此外，我们还分析了消防电源监控系统的优点与挑战，并展望了其市场前景和应用案例。
消防电源监控作为一项重要的安全技术，将为消防工作提供有力支持，为社会的安全和稳定做出贡献。
消防电源监控系统工作原理
消防电源监控系统通过对消防电源进行实时监测和管理，帮助确保消防电源的正常运行和安全可靠。
其工作原理如下：
1. 传感器监测：消防电源监控系统安装了多个传感器，用于实时监测消防电源的电压、电流、温度等参数。
传感器能够快速感知消防电源是否存在异常情况。
2. 数据采集：传感器将监测到的消防电源参数转化为电信号，并通过数据采集模块采集和处理这些信号。
数据采集模块能够快速准确地采集到传感器发送的数据。
3. 数据传输：采集到的数据通过有线或无线通信方式传输给消防电源监控系统的主控制器。
主控制器作为系统的核心，对数据进行整合和分析。
4. 数据分析：主控制器接收到数据后，通过内置的算法和逻辑进行数据分析。
它能够快速判断消防电源是否出现异常，如电流过大、电压波动等，并生成警报信号。
5. 警报通知：当消防电源出现异常时，主控制器将发出警报信号，以提醒相关人员及时处理。
警报信号可以通过声音、光线或者手机短信等形式传达给用户。
6. 远程监控：消防电源监控系统还可以通过网络连接实现远程监控。
用户可以通过电脑、手机等终端设备随时随地查看消防电源的实时状态和历史数据，及时了解消防电源的运行情况。
通过以上工作原理，消防电源监控系统能够对消防电源进行全天候实时监测，提前发现和预防潜在的故障和隐患，保证消防电源在火灾等紧急情况下可靠供电，确保消防系统的正常运行和安全性。

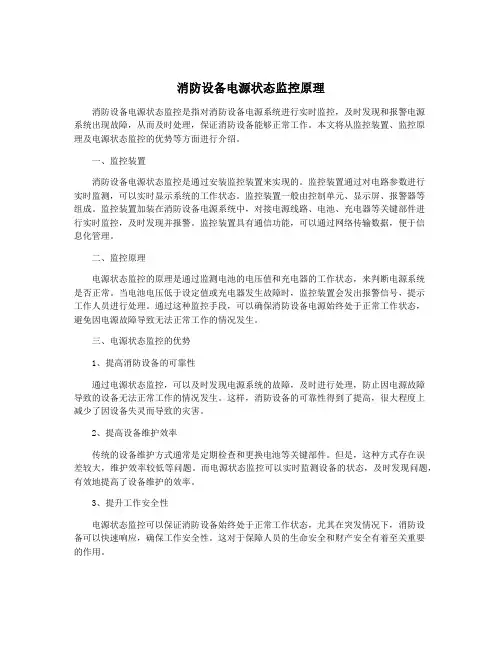

消防设备电源状态监控原理消防设备电源状态监控是指对消防设备电源系统进行实时监控，及时发现和报警电源系统出现故障，从而及时处理，保证消防设备能够正常工作。
本文将从监控装置、监控原理及电源状态监控的优势等方面进行介绍。
一、监控装置消防设备电源状态监控是通过安装监控装置来实现的。
监控装置通过对电路参数进行实时监测，可以实时显示系统的工作状态。
监控装置一般由控制单元、显示屏、报警器等组成。
监控装置加装在消防设备电源系统中，对接电源线路、电池、充电器等关键部件进行实时监控，及时发现并报警。
监控装置具有通信功能，可以通过网络传输数据，便于信息化管理。
二、监控原理电源状态监控的原理是通过监测电池的电压值和充电器的工作状态，来判断电源系统是否正常。
当电池电压低于设定值或充电器发生故障时，监控装置会发出报警信号，提示工作人员进行处理。
通过这种监控手段，可以确保消防设备电源始终处于正常工作状态，避免因电源故障导致无法正常工作的情况发生。
三、电源状态监控的优势1、提高消防设备的可靠性通过电源状态监控，可以及时发现电源系统的故障，及时进行处理，防止因电源故障导致的设备无法正常工作的情况发生。
这样，消防设备的可靠性得到了提高，很大程度上减少了因设备失灵而导致的灾害。
2、提高设备维护效率传统的设备维护方式通常是定期检查和更换电池等关键部件。
但是，这种方式存在误差较大，维护效率较低等问题。
而电源状态监控可以实时监测设备的状态，及时发现问题，有效地提高了设备维护的效率。
3、提升工作安全性电源状态监控可以保证消防设备始终处于正常工作状态，尤其在突发情况下，消防设备可以快速响应，确保工作安全性。
这对于保障人员的生命安全和财产安全有着至关重要的作用。
总之，消防设备电源状态监控是消防设备中的一项重要措施，可以有效提高设备的可靠性、维护效率和工作安全性。
在消防设备的建设和维护中，应重视电源状态监控的作用，提高消防设备的整体效能和效益。
共安智能科技有限公司/深圳洪恩智能-消防设备电源监控系统说明消防设备电源监控系统由监控主机、监控分机中继器及不同类型的监控传感器，电压电流传感器。
目前在国内还是洪恩智能消防及共安智能科技厂家做的好。
您可以参考下洪恩智能消防厂家的HE601型监控系统。
以下就是洪恩智能消防的消防设备电源监控系统设备，请参考！一、产品概述消防设备电源监控系统，主要针对消防设备的电源的各项参数进行实时监控。
通过检测消防设备电源的电压、电流以及开关的状态，进而判断是否存在短路、断路、过压、欠压、过流以及缺相、过载等故障问题并进行及时的报警和记录。
消防电源实时监控系统具有可靠性高、实时性强等特点，通过高效的运算及便捷的通讯功能，可以实时反映出被监控设备电源的状况，集中显示各项参数信息，从而有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。
共安智能科技有限公司/二、主要部件功能说明1、智能型电流/电压传感器主要功能◆检测两路消防设备主、备电源工作状态信息◆检测消防设备电源过压、欠压、过流、缺相、电源中断等报警信息◆LCD显示电压和电流等电气参数◆采用DC24V工作电压，由系统主机集中不间断供给◆声光报警功能◆具有二总线报警总线，不分极性◆本机自检功能◆I/O口输入与输出监控功能共安智能科技有限公司/2、附加功能：◆监测配电箱体内温度、烟雾、弧光预警功能◆可增加扩展模块监测8路三相电压和电流功能◆当配电箱内部电缆或电气接头接触不良或松动时，容易发生电气故障，本装置采用先进的传感技术，经微处理器判断后发出预警信号。
当配电箱内部温度超过设置值时，发出预警信号，内置自动温度补偿功能。
当配电箱内部烟雾超过一定浓度时，发出预警信号；当配电箱内因电气接头松动，发生电气打火花现象时，产生高亮度的弧光，本系统发出预警信号。
注：过电流功能：电流互感器由用户根据断路器额定电流进行选配，本产品可以根据电流互感器设置变化。

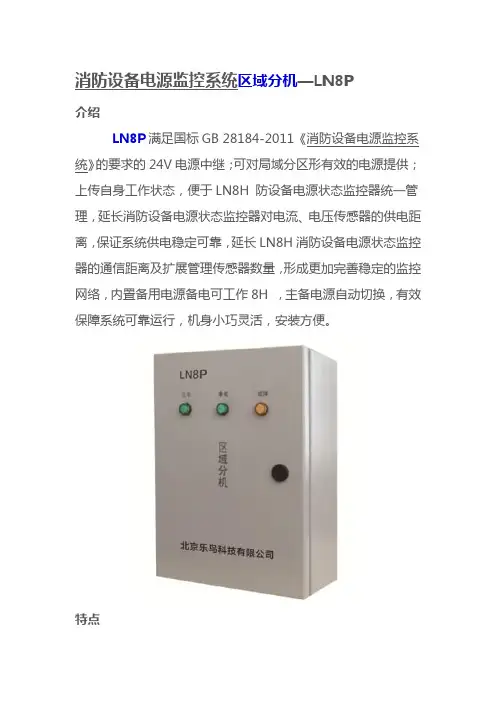

消防设备电源监控系统区域分机—LN8P
介绍
LN8P满足国标GB 28184-2011《消防设备电源监控系统》的要求的24V电源中继；可对局域分区形有效的电源提供；上传自身工作状态，便于LN8H 防设备电源状态监控器统一管理，延长消防设备电源状态监控器对电流、电压传感器的供电距离，保证系统供电稳定可靠，延长LN8H消防设备电源状态监控器的通信距离及扩展管理传感器数量，形成更加完善稳定的监控网络，内置备用电源备电可工作8H ，主备电源自动切换，有效保障系统可靠运行，机身小巧灵活，安装方便。
特点
●使用标准机柜
●电池容量大72A/h 24V
●多组电源输出
●多路通信输出
功能
●给LN8M提供电源
●收集LN8M通讯数据上传到LN8H
技术参数
●输入电源：AC 220V+15% 50Hz 现场就地取消防电源供电
●输入功率：150W
●输出电压：DC24V
●输出电流：4A
●总线通信方式：CAN总线
●电源线+通讯线：ZR-BV-2×2.5mm²+ZR-RVSP-2×1.5mm ²
●输出回路及通信容量：1路≤110个传感器
●通信距离≤2000m,超过2000m可继续通过区域分机延长及扩展容量
●供电距离≤500m，超过500m可继续通过区域分机延长●断电后≥8小时DC24V/4.5Ah
●环境温度：-20℃～+70℃
●相对湿度≤95%
●海拔高度＜4500m
●防护等级：IP30
尺寸
●外形尺寸：300x400x120mm
●安装方式：壁挂
选型。
ZXHA 消防设备电源监控系统使用说明书概述消防设备电源监控系统是根据国家标准GB28184‐2011《消防设备电源监控系统》，针对消防设备电源进行实时监控的系统。
通过检测消防设备电源工作状态，在电源发生过压、欠压、过流、缺相等故障时，发出报警信号，实时反应被监控设备电源的工作状态，集中显示，从而有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危机情况，最大限度地保障消防联动系统的可靠行。
系统组成：消防设备电源状态监控器（简称监控器）、电压信号传感器、电压/电流传信号感器等部分或全部设备组成。
一、监控器1、产品特点（1）监控器采用 AC220V 供电，通过四条总线与传感器连接（2 条电源线，2 条通信线）。
（2）监控器采用主、备电源供电方式，主电供电范围 175V～245V，标准频率50Hz。
（3）监控器具有主、备电源工作状态指示，在主电源电压断开或低于AC175V 时，自动切换到备用电源；在主电源恢复后，自动切换到主电源；主、备电源切换时不影响监控器正常工作；备用电源在放电至终止电压后，充电 24 小时后，可提供监控器正常监视状态下工作 8 小时。
（4）监控器实时显示所有监控的消防设备主电源和备用电源的工作状态和故障报警信息。
（5）监控器在下述状况，100 秒内发出故障声、光信号，显示并记录故障的部位、类型和时间：a、被监控的消防设备供电中断； b、监控器与连接的外部部件间连接线的断路、短路等故障； c、被监控电源电压值大于额定电压的 110%或小于额定电压的 85%； d、被监控电源发生缺相、过载等供电异常现象； e、监控器自身备用电源充电的充电器与备用电源间连接线的断路、短路； f、监控器自身主电源欠压。
（6）故障声音能手动消除，再有故障信号输入时，能再次启动，故障光信号可保持到故障排除。
（7）任一故障不影响非故障部分的正常工作;故障排除后，故障信号可自动或手动复位;复位后，监控器可在 100秒内重新显示尚存在的故障。
消防设备电源监控系统JBF-62S60使用说明书在安装和使用本产品前务必仔细阅读和理解该使用说明书！青鸟消防股份有限公司Jade Bird Fire Co.,Ltd.目录第一章系统概述 (1)1.1 特点 (1)1.2 参数 (2)1.3 外形尺寸 (2)1.4 结构介绍 (3)1.5指示灯及按键 (4)1.6 执行标准 (4)第二章安装调试步骤 (5)2.1 系统安装要求 (5)2.2 接线说明 (5)2.3现场调试 (5)第三章监控器主要功能 (7)第四章监控器显示说明 (8)4.1 监控器正常监视状态 (8)4.2监控器故障报警状态 (8)第五章监控器操作 (9)5.1系统查询 (10)5.1.1 查询注册地址 (10)5.1.2查询系统单元配置 (11)5.1.3 查询历史记录 (11)5.1.4 查询组网控制器 (12)5.1.5 查询注释信息 (12)5.1.6 查询传感器运行状态 (12)5.1.7 查询传感器参数： (13)5.1.8 查询电源状态 (13)5.2 测试菜单 (14)5.2.1 回路状态信息浏览 (14)5.2.2 回路电流信号浏览 (15)5.2.3 回路部件电流信号值 (15)5.2.4 现场部件类型及版本 (16)5.2.5 用户密码及授权管理 (16)5.3 设置菜单 (17)5.3.1 时间设置 (17)5.3.2 设置部件屏蔽 (17)5.3.3 设置打印机 (18)5.3.4 打印历史记录 (18)5.3.5 设置单相电压参数 (19)5.3.6 设置三相电压参数 (19)5.3.8 设置部件额定电压 (20)5.4 安装设置菜单 (21)5.4.1 回路部件自动登记 (21)5.4.2 回路部件手动登记 (22)5.4.3 设置本机地址 (22)5.4.4 定点编址 (23)5.5 系统设置菜单 (24)5.5.1 系统配置 (24)5.5.2 清除处理 (24)5.5.3 设置密码 (25)5.5.4 设置语言 (25)5.5.5 运行模式 (25)5.4.6 设置试用期 (26)5.4.7 WIFI管理 (26)5.6 帮助菜单 (27)第六章信号传感器 (28)6.1 JBF62P-ATV2A1型电压信号传感器 (28)6.1.1 功能概述 (28)6.1.2 主要功能 (28)6.1.3 主要参数 (28)6.1.4 结构尺寸 (29)6.1.5 安装与布线 (29)6.2 JBF62P-ATV1A1型电压信号传感器 (30)6.2.1 功能概述 (30)6.2.2 主要功能 (30)6.2.3 主要参数 (31)6.2.4 结构尺寸 (31)6.2.5 安装与布线 (32)6.3 JBF62P-ATV2型电压信号传感器 (32)6.3.1 功能概述 (32)6.3.2 主要功能 (33)6.3.3 主要参数 (33)6.3.4 结构尺寸 (33)6.3.5 安装与布线 (33)6.4 JBF62P-ASV6型电压信号传感器 (34)6.4.1 功能概述 (34)6.4.2 主要功能 (34)6.4.3 主要参数 (35)6.4.5 结构尺寸 (35)6.5 JBF62P-ASV1型电压信号传感器 (36)6.5.1 功能概述 (36)6.5.2 主要功能 (36)6.5.3 主要参数 (36)6.5.4 结构尺寸 (37)6.5.5 安装与布线 (37)第七章常见故障分析及维护 (39)7.1 故障处理 (39)7.2 保养维修 (39)7.3 安全使用及注意事项 (39)附录：消防设备电源监控系统的应用 (40)1、设计依据 (40)2、设计说明 (40)第一章系统概述近年来由于火灾发生时各类消防设备供电系统异常等原因不能正常投入消防灭火运行而造成重大人员、财产损失的火灾案例屡见不鲜，为了确保建筑物中的火灾报警系统、消防联动控制系统及其相关的被控设备（消防水泵、排烟风机等）在火灾发生时不会因为供电系统异常而导致这些消防设备不能投入到防灾、减灾运行的事故发生，青鸟消防股份有限公司严格遵照国标《GB 28184-2011消防设备电源监控系统》研制开发了JBF-62S60型消防设备电源监控系统。
