统应有事故无功电力备用，以保证在正常运行方式下，突然失去一回线路或一台最大容量无功补偿设备时，保持电压稳定和正常供电。

D.380V用户受电端的电压允许偏差值，为系统额定电压的±7%。

46.
54.电力工程中，电缆在空气中固定敷设时，其护层的选择应符合下列哪些规定：BCD
A.小截面挤塑绝缘电缆在电缆桥架敷设时，宜具有钢带铠装。

B.电缆位于高落差的受力条件时，多芯电缆应具有钢丝铠装。

C.敷设在桥架等支撑较密集的电缆，可不含铠装。

D.明确需要与环境保护相协调时，不得采用聚氯乙烯外护套。

55. 110kV及以上架空线在海拔不超过1000m的地区，采用下列哪些规格导线时可不进行电晕校验： AC
A.220kV架空导线采用LGJ-400
B.330kV架空导线采用LGJ-630
C.330kV架空导线采用2*LGJ-300
D.500kV架空导线采用2*LGJ-400
56. 发电厂、变电所中，高压配电装置的设计应满足安全净距的要求，正确的是：ABC
A.屋外电气设备外绝缘体最低部位距地小于2.5米时，应装设固定遮拦。

B.屋内电气设备外绝缘体最低部位距地小于2.3米时，应装设固定遮拦。

C.配电装置中相邻带电部分的额定电压不同时，应按较高额定电压确定其安全净距。

D.屋外配电装置带电部分的上面或下面，在满足B1值时，照明、通信线路可以架空跨越或穿过
57. 在35kV屋内高压配电装置（手车式）室内，下列正确的是：BCD
A.设备单列布置时，维护通道最小宽度为700mm
B.设备双列布置时，维护通道最小宽度为1000mm
C.设备单列布置时，操作通道最小宽度为单车长+1200mm
D.设备双列布置时，操作通道最小宽度为双车长+900mm
58. 电力系统中，当需在单相接地故障条件下运行时，下列哪些应采用消弧线圈接地：BD
A.6kV钢筋混凝土杆塔的架空线路构成的系统，单相接地故障电容电流10A时
B.10kV钢筋混凝土杆塔的架空线路构成的系统，单相接地故障电容电流12A时。

合集下载

2014、2016年注册电气工程师(发输变电)《专业案例考试(上、下)》真题及详解【圣才出品】

2014、2016年注册电气工程师(发输变电)《专业案例考试(上、下)》真题及详解【圣才出品】


题 4 图 1 电容器组主接线图
A．3kV 级 B．6kV 级 C．10kV 级
题 4 图 2 电容器阻断面图
4 / 151
圣才电子书

D．20kV 级
十万种考研考证电子书、题库视频学习平台
【答案】D
【解析】根据《并联电容器装置设计规范》（GB 50227—2008）第 8.2.5 条规定及条
4．如该变电站安装的电容器组为框架装配式电容器，中性点不接地的单星形接线，桥
式差电流保护。由单台容量 500kvar 电容器串并联组成，每桥臂 2 串（2 并＋3 串），如下
图所示。电容器的最高运行电压为UC 43
kБайду номын сангаас ，请选择题 4 图 1 和题 4 图 2 中的金属 3
台架 l 与金属台架 2 之间的支柱绝缘子电压为下列哪项？并说明理由。（ ）
A．2177.4A B．3860.0A C．5146.7A D．7324.1A 【答案】C 【解析】根据《330kV～750kV 变电站无功补偿装置设计技术规定》（DL/T 5014— 2010）第 7.1.3 条规定，无功补偿装置总回路的电器和导体的长期允许电流，按下列原则 取值： ①不小于最终规模电容器组额定工作电流的 1.3 倍；
圣才电子书 十万种考研考证电子书、题库视频学习平台

2016 年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解
[案例题是 4 选 1 的方式，各小题前后之间没有联系，共 25 道小题。每题分值为 2 分。 上午卷 50 分，下午卷 50 分，试卷满分 100 分。案例题一定要有分析（步骤和过程）、计 算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。]
2005年-2014年、2016年-2017年注册电气工程师(发输变电)《专业基础考试》真题汇编

2005年-2014年、2016年-2017年注册电气工程师(发输变电)《专业基础考试》真题汇编


题3图
第 2 页，共 208 页
芝士传媒 × 题源库

...让知识更美味...
A．
B．
C．
D．
4. 图示一端口电路的等效电阻是（
）。
题4图 A． 2/3Ω B． 21/13Ω C． 18/11Ω D． 45/28Ω 5. 用回路电流法求解图示电路的电流 I，最少需要列几个 KVL 方程？（ ）
第 1 页，共 208 页
芝士传媒 × 题源库

...让知识更美味...
2017 年注册电气工程师（发输变电）《专业基础考试》真题 一、单项选择题（共 60 题，每题 2 分。每题的备选项中只有一个最符合题意。） 1. 如下电路中，t＜2s，电流为 2A，方向由 a 流向 b；t＞2s，电流 3A 方向由 b 流向 a，参考方向如图所示，则 I（t）为（ ）。
第 6 页，共 208 页
芝士传媒 × 题源库

...让知识更美味...
14. 图示动态电路，t＜0 时电路已经处于稳态，当 t＝0 时开关 S 闭合，则当电 路再次达到稳态时，其中电流值与换路前的稳态值相比较，下列描述正确的是 （ ）。
题 14 图 A． iL 减小为零，i 变为 Us/（R1＋R2） B． iL 减小为 Us/（R1＋R2） C． iL 不变，i 亦不变 D． iL 不变，i 变为 Us/（R1＋R2） 15. 无损均匀线的特性阻抗 Zc 随频率的增加而（ A． 增加 B． 减少 C． 不变 D． 增减均有可能 16. 已知三芯对称的屏蔽电缆，如图所示，若将电缆中三个导体中的 1、2 号导 体相连，测得另外一导体与外壳间的等效电容为 36μF；若将电缆中三个导体相 连，测得导体与外壳间的等效电容为 54μF，则导体 3 与外壳间的部分电容 C30 及导体 2、3 之间的部分电容 C23 为（ ）。 ）。
2014年注册电气工程师(发输变电)《专业知识考试(下)》真题及详解(圣才出品)

2014年注册电气工程师(发输变电)《专业知识考试(下)》真题及详解(圣才出品)

圣才电子书 十万种考研考证电子书、题库视频学习平台

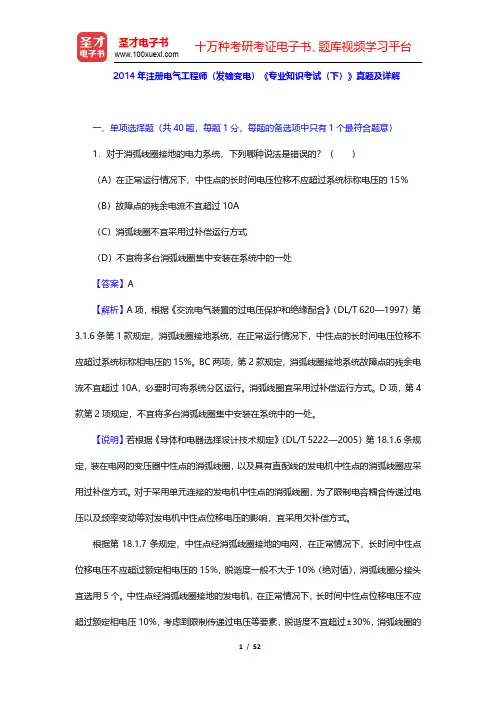

2014 年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解
