煤化工工艺路线图煤制甲醇典型工艺路线图1、合成甲醇的化学反应方程式：（1）、主反应：C O+2H2=C H3O H+102.5K J/m o l（2）、副反应2CO+4H2=CH3OCH3+H2O+200.2 KJ/molC O+3H2=C H4+H2O+115.6K J/m o l4C O+8H2=C4H9O H+3H2O+49.62K J/m o lC O2+H2=C O+H2O-42.9K J/m o l2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。
3、CO变换反应C O+H2O(g)=C O2+H2（放热反应）4、水煤气组分与甲醇合成气组分对比天然气制甲醇工艺流程图1、合成甲醇的化学反应方程式：C H4+H2O=C H3O H+H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。
由于蒸汽转化反应是强吸热反应，因此还要对天然气进行纯氧部分氧化以获取热量，使得蒸汽转化反应正常连续进行，最终达到甲醇合成气的要求。
3、蒸汽转化反应C H4+H2O(g)=C O+H2（强吸热反应）4、纯氧部分氧化反应2C H4+O2=2C O+4H2+35.6k J/m o lC H4+O2=C O2+2H2+109.45k J/m o lC H4+O2=C O2+H2O+802.3k J/m o l5、天然气组分与甲醇合成气组分对比石油化工、煤炭化工产品方案对比（生产烯烃）以天然气（或煤气）为原料的MTO 技术流程水以天然气（或煤炭）为原料的MTP 技术流程煤炭直接液化工艺流程简图NEDOL直接液化工艺流程。
一文看懂煤化工具体的单元工艺和设备！附图解！我国是世界上煤炭资源丰富的国家之一，煤炭燃烧排放到大气的粉尘及二氧化硫分别占全国总排放量的50%和80%以上。
发展以煤化工为核心的洁净煤技术，是解决我国能源和环境问题的有效途径。
那么与煤化工相关煤化反应单元工艺都有哪些呢？煤化工是以煤为原料,经化学加工实现煤炭高效洁净综合利用的工业。
其中煤化工反应单元如图所示：煤的干馏的主要产品有气态(煤气)、液态(焦油)和固态(半焦或焦炭)等。
煤的干馏过程中涉及到煤炭低温干馏、煤炭高温干馏——炼焦、焦化产品的回收和加工等单元工艺。
煤炭气化的主要有效成分包括一氧化碳、氢气和甲烷等煤炭气化过程中涉及到移动床煤气化、碎煤流化床气化、煤的气流床气化。
其他方法包括：熔融床煤气化、煤的催化气化、煤的加氢气化、煤的地下气化等单元工艺。
煤制油(煤炭液化)的主要产品是将煤中有机质大分子转化为中等分子的液态产物。
其生产工艺包括：煤炭直接加氢液化与煤炭间接液化二种不同的工艺单元。
煤基化工产品包括煤制碳素制品、电石生产、褐煤蜡生产、煤基甲醇制烯烃技术等工艺单元。
煤炭多联产技术包括煤气化联合循环发电、煤气化一液体产品一制氢一发电。
具体单元工艺如下煤的干馏煤的干馏是煤在隔绝空气条件下加热至较高温度时，所发生的一系列物理变化和化学变化的复杂过程，称为煤的热解，或称热分解和干馏。
迄今为止煤加工的主要工艺仍是热加工，煤炼焦工业就是典型的例子。
煤炭热分解是指煤在加热过程中发生的变化。
可见煤热分解过程大致分为三个阶段：第一阶段（室温～300℃）：煤的外形无变化第二阶段（300℃～600℃）：煤黏结成半焦第三阶段（600℃～1000℃）：形成焦炭煤热解的影响因素煤化程度：随煤化程度增加，热解开始温度逐渐升高。
加热终温：随最终温度的升高，焦炭和煤焦油产率下降，煤气产率增加，但热气热值降低。
升温速率：升温速率对煤的黏结性有明显的影响，可增加煤气与焦油的产率。
热解压力：液体产物数量及停留时间随压力增加而增加。
煤化工是以煤为原料，经过化学加工使煤转化为气体，液体，固体燃料以及化学品的过程，生产出各种化工产品的工业。
煤化工包括煤的一次化学加工、二次化学加工和深度化学加工。
煤的气化、液化、焦化，煤的合成气化工、焦油化工和电石乙炔化工等，都属于煤化工的范围。
而煤的气化、液化、焦化（干馏）又是煤化工中非常重要的三种加工方式。

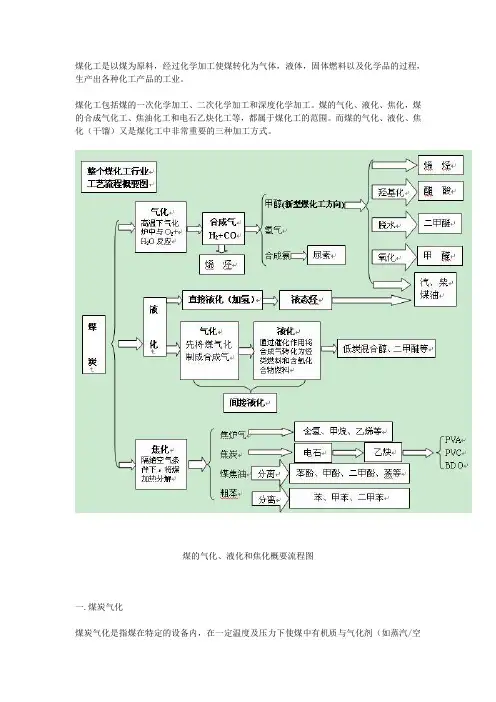

煤的气化、液化和焦化概要流程图一.煤炭气化煤炭气化是指煤在特定的设备内，在一定温度及压力下使煤中有机质与气化剂（如蒸汽/空气或氧气等）发生一系列化学反应，将固体煤转化为含有CO、H2、CH4等可燃气体和CO2、N2等非可燃气体的过程。
煤的气化的一般流程图煤炭气化包含一系列物理、化学变化。
而化学变化是煤炭气化的主要方式，主要的化学反应有：1、水蒸气转化反应C+H2O=CO+H22、水煤气变换反应CO+ H2O =CO2+H23、部分氧化反应C+0.5 O2=CO4、完全氧化（燃烧）反应C+O2=CO25、甲烷化反应CO+2H2=CH46、Boudouard反应C+CO2=2CO其中1、6为放热反应，2、3、4、5为吸热反应。
煤炭气化时，必须具备三个条件，即气化炉、气化剂、供给热量，三者缺一不可。
煤炭气化按气化炉内煤料与气化剂的接触方式区分，主要有：1) 固定床气化：在气化过程中，煤由气化炉顶部加入，气化剂由气化炉底部加入，煤料与气化剂逆流接触，相对于气体的上升速度而言，煤料下降速度很慢，甚至可视为固定不动，因此称之为固定床气化；而实际上，煤料在气化过程中是以很慢的速度向下移动的，比较准确的称其为移动床气化。
2) 流化床气化：它是以粒度为0-10mm的小颗粒煤为气化原料，在气化炉内使其悬浮分散在垂直上升的气流中，煤粒在沸腾状态进行气化反应，从而使得煤料层内温度均一，易于控制，提高气化效率。
3) 气流床气化。
它是一种并流气化，用气化剂将粒度为100um以下的煤粉带入气化炉内，也可将煤粉先制成水煤浆，然后用泵打入气化炉内。
最全的焦化厂生产工艺流程（附现场图、流程图）焦化厂总工艺流程图接下来，小编从5个方面带你进入焦化厂工艺流程现场！一原料二备煤工艺三炼焦工艺四化工生产工艺五化工产品一原料——煤煤炭是炼焦的主要原料，根据成煤条件不同，自然界的煤可分为三大类，即腐植煤、残植煤和腐泥煤。
腐植煤在自然界中分布最广，储量最大，在煤炭利用和化学加工方面占有主要的位置。
煤炭分类及参数示例如下表：二备煤工艺1 备煤流程——备煤作业区操作完成备煤：对进厂的洗精煤进行处理，以达到炼焦要求，通常把原料煤在炼焦前进行的工艺处理过程称为备煤工艺过程。
达到炼焦要求之后，通过皮带被输送到煤塔供炼焦作业区使用。
流程：洗精煤(<80mm)由汽车运来（预留火车卸料系统）——螺旋卸料机卸入卸煤槽——按煤的种类分别由不同的运煤皮带输送机——堆取料机主皮带——堆存作业——上煤——堆取料机取煤经带式输送机——配煤仓——电子自动配料秤——按相应比例配给到仓下皮带和除铁器除铁后——可逆反击锤式粉碎机被粉碎至<3mm占85%以上——焦炉煤塔内供炼焦用。
2 设备图解螺旋卸车机煤场和堆取料机卸料——汽车来煤自卸车直接入卸煤槽，非自卸车采用桥式螺旋卸车机卸车，卸约800吨/小时精煤堆场——煤场贮煤面积～34000m2，7.4万吨精煤储存量，约为炼焦17天的用煤量；堆场设两台DQ3025型堆取料机，单台堆料能力为600t/h,取料能力300t/h,煤场设推土机库，辅助堆取料机作业。
在精煤煤场设有喷洒水和喷洒覆盖剂装置, 可防止煤尘飞扬造成对周围环境的污染。
配煤仓煤塔配煤——按比例配合不同煤种, 使配合煤达到符合炼焦用煤的要求, 配煤仓为直径8米的双曲线斗嘴仓7个。
每个仓的储量约为500t。
煤仓双曲线钢漏斗内衬超高分子塑料板,防止棚料。
仓下配煤设备采用配料稳定, 配比准确, 自动化程度高的电子自动配料秤, 系统控制为PLC 控制。
粉碎——选用可逆反击锤式粉碎机PFCK两台, 其单台破粹能力为250t/h, 一开一备。
