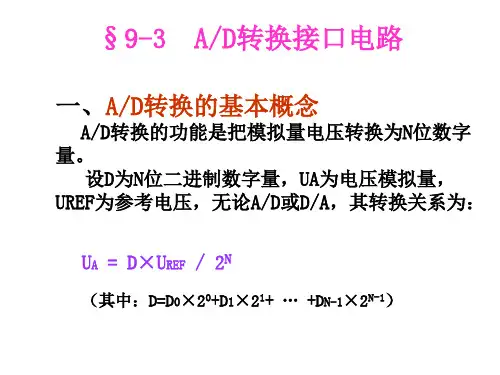

第七章 A/D、D/A转换及键盘显示技术7.2 并行输出Ａ／Ｄ转换器ADC0809及接口1. ADC0809 A/D转换器芯片内部结构：它由8路模拟开关、8位A／Ｄ转换器、三态输出锁存器以及地址锁存译码器等组成。
引脚功能：START: 启动信号EOC : 转换结束信号8位模拟开关功能表ADC0809与89C51的接口图7-6 ADC0809结构►引脚功能说明如下：▪IN0～IN7:8个输入通道的模拟输入端。
▪D0～D7:8位数字量输出端。
▪START:启动信号，加上正脉冲后，A/D转换开始进行。
▪ALE:地址锁存信号。
由低至高电平时，把三位地址信号送入通道号地址锁存器，并经译码器得到地址输出，以选择相应的模拟输入通道。
▪EOC:转换结束信号，是芯片的输出信号。
转换开始后，EOC信号变低；转换结束时，EOC返回高电平。
这个信号可以作为Ａ／Ｄ转换器的状态信号来查询，也可以直接用作中断请求信号。
▪OE:输出允许控制端（开数字量输出三态门）。
▪CLK:时钟信号。
最高允许值为640 kHz。
▪V REF+和V REF−:A/D转换器的参考电压。
▪V CC :电源电压。
由于是CMOS芯片，允许的电压范围较宽，可以是+5～+15V。
►8位模拟开关地址输入通道的关系见表7-1。
ADDC ADDB ADDA 输入通道号0 0 0 IN00 0 1 IN10 1 0 IN2┇┇┇┇1 1 1 IN7 图7-7 ADC0809的时序图表7-1 8位模拟开关功能表2. ADC0809与89C51接口ADC0809与89C51连接可采用查询方式，也可采用中断方式。
由于ADC0809片内有三态输出锁存器，因此可直接与89C51接口。
图7-8 ADC0809与89C51的连接3. 8路巡回检测系统【例7-3】某粮库或某冷冻厂需对8点(8个冷冻室或8个粮仓)进行温度巡回检测。
要求设计一个单片机巡回检测系统，使其能对各冷冻室或各粮仓的温度巡回检测并加以处理。
adc0832的工作原理ADC0832是一款8位串行模数转换器（ADC），它是一种用于将模拟信号转换为数字信号的集成电路。
在本文中，我们将深入探讨ADC0832的工作原理，包括其结构、工作方式以及应用场景。
首先，让我们来了解ADC0832的结构。
ADC0832由模拟输入端、串行接口、控制逻辑、8位模数转换器和参考电压源等部分组成。
模拟输入端接收来自外部传感器或信号源的模拟信号，串行接口用于与微处理器或其他数字系统进行通信，控制逻辑用于控制转换过程，8位模数转换器将模拟信号转换为8位的数字信号，参考电压源则提供转换过程中所需的参考电压。
其次，我们来看看ADC0832的工作原理。
当外部模拟信号被输入到ADC0832的模拟输入端时，控制逻辑开始转换过程。
首先，ADC0832会使用参考电压源对输入信号进行比较，并将结果转换为数字信号。
转换过程中，ADC0832会将8位的数字信号通过串行接口传输给微处理器或其他数字系统，以便进一步处理或显示。
ADC0832的工作原理可以简单描述为，首先，输入模拟信号被采样并保持；然后，采样保持的信号被与参考电压进行比较，并转换为数字信号；最后，数字信号通过串行接口传输给外部系统。
最后，让我们来看看ADC0832的应用场景。
ADC0832广泛应用于工业控制、仪器仪表、数据采集系统、温度测量、压力测量等领域。
它能够将各种模拟信号转换为数字信号，为数字系统提供准确的数据，从而实现对各种物理量的测量、控制和分析。
总的来说，ADC0832作为一款8位串行模数转换器，具有较为简单的结构和工作原理，但在各种领域都有着重要的应用。
通过本文的介绍，相信读者对ADC0832的工作原理有了更深入的了解。
希望本文能够对您有所帮助。
11.2.4 典型的集成ADC芯片为了满足多种需要，目前国内外各半导体器件生产厂家设计并生产出了多种多样的ADC芯片。
仅美国AD公司的ADC产品就有几十个系列、近百种型号之多。
从性能上讲，它们有的精度高、速度快，有的则价格低廉。
从功能上讲，有的不仅具有A/D转换的基本功能，还包括内部放大器和三态输出锁存器；有的甚至还包括多路开关、采样保持器等，已发展为一个单片的小型数据采集系统。
尽管ADC芯片的品种、型号很多，其内部功能强弱、转换速度快慢、转换精度高低有很大差别，但从用户最关心的外特性看，无论哪种芯片，都必不可少地要包括以下四种基本信号引脚端：模拟信号输入端(单极性或双极性)；数字量输出端(并行或串行)；转换启动信号输入端；转换结束信号输出端。
除此之外，各种不同型号的芯片可能还会有一些其他各不相同的控制信号端。
选用ADC芯片时，除了必须考虑各种技术要求外，通常还需了解芯片以下两方面的特性。
（1）数字输出的方式是否有可控三态输出。
有可控三态输出的ADC芯片允许输出线与微机系统的数据总线直接相连，并在转换结束后利用读数信号RD选通三态门，将转换结果送上总线。
没有可控三态输出(包括内部根本没有输出三态门和虽有三态门、但外部不可控两种情况)的ADC芯片则不允许数据输出线与系统的数据总线直接相连，而必须通过I/O接口与MPU 交换信息。
（2）启动转换的控制方式是脉冲控制式还是电平控制式。
对脉冲启动转换的ADC芯片，只要在其启动转换引脚上施加一个宽度符合芯片要求的脉冲信号，就能启动转换并自动完成。
一般能和MPU 配套使用的芯片，MPU 的I/O 写脉冲都能满足ADC 芯片对启动脉冲的要求。
对电平启动转换的ADC 芯片，在转换过程中启动信号必须保持规定的电平不变，否则，如中途撤消规定的电平，就会停止转换而可能得到错误的结果。
为此，必须用D 触发器或可编程并行I/O 接口芯片的某一位来锁存这个电平，或用单稳等电路来对启动信号进行定时变换。
