气相色谱仪中TCD使用留意事项

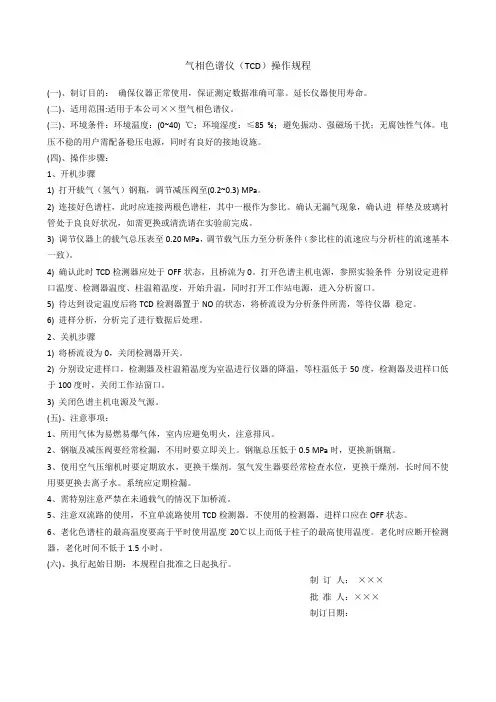

气相色谱仪（TCD）操作规程(一)、制订目的：确保仪器正常使用，保证测定数据准确可靠。

延长仪器使用寿命。

(二)、适用范围:适用于本公司××型气相色谱仪。

(三)、环境条件：环境温度：(0~40) ℃；环境湿度：≤85 %；避免振动、强磁场干扰；无腐蚀性气体。

电压不稳的用户需配备稳压电源，同时有良好的接地设施。

(四)、操作步骤：1、开机步骤1) 打开载气（氢气）钢瓶，调节减压阀至(0.2~0.3) MPa。

2) 连接好色谱柱，此时应连接两根色谱柱，其中一根作为参比。

确认无漏气现象，确认进样垫及玻璃衬管处于良良好状况，如需更换或清洗请在实验前完成。

3) 调节仪器上的载气总压表至0.20 MPa，调节载气压力至分析条件（参比柱的流速应与分析柱的流速基本一致）。

4) 确认此时TCD检测器应处于OFF状态，且桥流为0。

打开色谱主机电源，参照实验条件分别设定进样口温度、检测器温度、柱温箱温度，开始升温，同时打开工作站电源，进入分析窗口。

5) 待达到设定温度后将TCD检测器置于NO的状态，将桥流设为分析条件所需，等待仪器稳定。

6) 进样分析，分析完了进行数据后处理。

2、关机步骤1) 将桥流设为0，关闭检测器开关。

2) 分别设定进样口，检测器及柱温箱温度为室温进行仪器的降温，等柱温低于50度，检测器及进样口低于100度时，关闭工作站窗口。

3) 关闭色谱主机电源及气源。

(五)、注意事项：1、所用气体为易燃易爆气体，室内应避免明火，注意排风。

2、钢瓶及减压阀要经常检漏，不用时要立即关上。

钢瓶总压低于0.5 MPa时，更换新钢瓶。

3、使用空气压缩机时要定期放水，更换干燥剂。

氢气发生器要经常检查水位，更换干燥剂，长时间不使用要更换去离子水。

系统应定期检漏。

4、需特别注意严禁在未通载气的情况下加桥流。

5、注意双流路的使用，不宜单流路使用TCD检测器。

不使用的检测器，进样口应在OFF状态。

6、老化色谱柱的最高温度要高于平时使用温度20℃以上而低于柱子的最高使用温度。

气相色谱检测器操作注意事项检测器操作注意事项1.尾吹气的使用吹气是从色谱柱出口处直接进入检测器的一路气体，又叫补充气或辅助气。

填充柱不用尾吹气，而毛细管柱则大都采用尾吹气。

这是因为毛细管柱的柱内载气流量太低（常规柱为1-3ml/min），不能满足检测器的最佳操作条件（一般检测器要求20ml/min的载气流量）。

在色谱柱后增加一路载气直接进入检测器，就可保证检测器在高灵敏度状态下工作。

尾吹气的另一个重要作用是消除检测器死体积的柱外效应。

经分离的化合物流出众谱柱后，可能由于管道体积增大而出现体积膨胀，导致流速减缓，从而引起谱带展宽。

加入尾吹气后就消除了这一问题。

那么，尾吹气流量多少合适呢？这要看所用检测器和色谱柱的尺寸而定。

比如，用0.53mm大口径柱时，柱内流量可达15ml/min，这对微型TCD和单丝TCD来说已经够大了，就没必要再加尾吹气了。

而对于FID、NPD、FPD则需要至少10ml/min的尾吹气流量，对于ECD就需要20ml/min的尾吹气（ECD一般需要载气总流量大于25ml/min）。

使用常规或微径柱时，尾吹气流量应相应增大。

经验参考值为：FID、NPD、FPD需要柱内载气和尾吹气的流量之和为30ml/min左右。

ECD则需要40-60ml/min。

当需要在最高灵敏度状态下工作时，应针对具体样品优化尾吹气流量以及其它气体流量。

一般情况下，尾吹气所用气体类型应与载气相同。

尾吹气流量是在安装好色谱柱后，在检测器出口处用皂膜流量计测定的。

注意，测定尾吹气流量时要关闭其它气体（如使用FID 时要关闭空气和氢气），用0.32mm以下内径的色谱柱时，可不关闭柱内载气，这时测得的流量为柱内载气和尾吹气流量之和。

2.FID使用注意事项（1）FID虽然是准通用型检测器，但有些物质在此检测器上的响应值很小或无响应。

这些物质包括永久气体、卤代硅烷、H2O、NH3、CO、CO2、CS2、CCl4、等等。

因此，检测这些物质时不应使用FID。

色谱操作规程TCD气相色谱仪操作规程(TCD)一、仪器使用目的测量气体样品中微量组分含量。

二、操作步骤1、开机和参数设置⑴接通仪器工作电源。

⑵打开载气（氢气）阀门。

⑶打开仪器后面电源开关,仪器进入自检状态。

⑷自检完成后，根据需要在面板上设置仪器参数（见参数设置板块）。

⑸设置完成后，点击控制面板上“状态”键，预热2小时。

⑹打开电脑主机和显示器。

⑺双击“BF--2002(通用版）”打开色谱软件快捷键，出现登陆界面后点击“确定”键，之后出现提示界面继续点击“确定”，进入色谱工作站界面。

2、建立模板⑴进入工作站后，点击“谱图参数”进入谱图参数设置。

点击“信号通道”旁“▼”按钮选择与仪器对应的信号通道。

⑵将对应的标准气钢瓶接入仪器样品进样口。

将钢瓶阀门打开2秒后关闭，调节压力表分压阀观察排气管气泡变化调至气泡均匀连续排出。

将仪器进样口旁对应的六通阀拧至“取样”侧，均匀排入标准气体5~10秒钟后将六通阀拧至“进样”侧，快速按下信号器开关按钮，关闭压力表分压阀。

⑶谱图峰型出完后点击红色“停止”按钮，完成出峰。

在谱图参数设置栏状态下点击“满屏时间”和“满屏量程”右侧两个“满屏”按钮。

⑷点击“定量组分”键，进入定量组分设置栏。

在“组分名称”栏下根据钢瓶出峰时间依次往下填上各组分名称，再在“套峰时间”拦下依次对应填上各组分出峰时间。

在“浓度”拦下填上对应组分的浓度。

⑸点击“定量方法”，进入定量方法设置栏。

点击选中“计算校正因子”项。

⑹点击“定量结果”，进入定量结果设置栏。

之后点击工具栏中的“计算”按钮，此时在定量结果拦下会出现“校正因子”、“峰面积”的等值，即完成该项设定。

⑺再点击“定量组分”，进入定量组分设置栏。

点击设置栏下的“从定量结果取校正因子”按钮，此时“校正因子”拦下出现数值，完成该项设置。

⑻点击“定量方法”，进入定量方法设置栏。

点击选中“单点校正”项，完成该项设置。

⑼点击操作界面上的“文件”按钮，接着点击“存为模板”选项，点击完成后出现对话框，在名称栏里输入模板名称和创建时间点击“保存”。

热导检测器的气相色谱仪的操作规程1. 热导检测器（TCD）简介热导检测器是气相色谱仪中常用的检测器之一，它利用样品中化合物对热传导性的影响来进行检测，是一种通用性较强的检测器。

在气相色谱仪中，热导检测器通常用于检测不易被其他检测器检测到的化合物，具有较高的灵敏度和稳定性。

2. 操作规程在使用热导检测器的气相色谱仪时，需要严格按照以下步骤进行操作：2.1 样品制备需要准备好待分析的样品。

样品的制备应该严格按照相关的实验室标准和分析方法进行，确保样品的纯度和浓度符合检测要求。

2.2 色谱柱的安装将准备好的色谱柱安装到气相色谱仪的色谱仪中，并连接好气源和检测器。

在安装色谱柱时，应该注意保持色谱柱的完整性，防止柱内填料的破损和杂质的混入。

2.3 载气的选择和设置根据样品的特性和分析要求，选择合适的载气，并确保载气的流速和压力符合检测要求。

载气的流速和压力会直接影响色谱分离和检测的结果，因此需要严格控制。

2.4 热导检测器的参数设置在进行检测前，需要对热导检测器的参数进行设置。

包括检测器的温度、灵敏度和基线的调整。

这些参数的设置会影响检测到的信号强度和峰形，因此需要进行精确的调整。

2.5 样品的注入和分离样品准备好后，通过色谱柱注入气相色谱仪进行分离和检测。

在样品注入时，需要严格控制注入量和速度，确保样品能够充分进入色谱柱进行分离。

2.6 数据采集和分析在样品分离后，热导检测器会采集分离后的化合物的信号，并将数据传输至数据采集系统进行记录和分析。

通过对数据的分析，可以得到样品中化合物的种类和含量，为进一步的定性和定量分析提供依据。

3. 个人观点和理解热导检测器的气相色谱仪在化学分析领域有着广泛的应用，其灵敏度和稳定性使其成为分析化学的重要工具。

在实际操作中，需要严格按照操作规程进行操作，以保证分析结果的准确性和可靠性。

对色谱柱的保养和检测器参数的调整需要有一定的经验和技巧，这也是需要不断实践和学习的地方。
