三相异步电动机电动机双重连锁的正反转1. 引言三相异步电动机是一种广泛应用于工业和家庭领域的电动机。
在实际应用中，为了确保电动机的安全运行和可靠性，常常需要对电动机的正反转进行双重连锁控制。
本文将深入探讨三相异步电动机的双重连锁控制原理、应用场景以及实现方法等相关内容。
2. 三相异步电动机的基本原理2.1 三相异步电动机的工作原理三相异步电动机是利用电磁感应原理工作的电动机。
当电机的定子上供给三相交流电时，产生的旋转磁场将作用于转子上的导体，使导体感应出电动势，并通过感应向量效应引起转子产生转矩，从而实现电机的运转。
2.2 三相异步电动机的正反转控制原理三相异步电动机的正反转控制原理是通过改变定子绕组的相序来实现的。
当电机的供电相序为正序时，电机正转；当供电相序为逆序时，电机逆转；当供电相序为零序时，电机停止转动。
3. 三相异步电动机的双重连锁控制3.1 双重连锁控制的意义双重连锁控制是为了避免电动机误操作造成的危险而设置的一种保护机制。
通过对电动机的正反转进行双重连锁控制，可以确保电机在切换运行方向时，操作人员不会因误操作而导致事故的发生，保证人员和设备的安全。
3.2 双重连锁控制的实现方法双重连锁控制的实现方法通常包括硬件和软件两个方面。
3.2.1 硬件方面硬件方面的实现主要包括接线连接和控制回路的设计。
在三相异步电动机的接线连接上，可以采用正反转两个主接触器分别连接正序和逆序的电源线，通过控制两个主接触器的吸合和断开，实现对电动机的正反转控制。
3.2.2 软件方面软件方面的实现主要通过编写控制程序来实现。
控制程序可以采用逻辑控制或者编程控制的方式进行编写，根据输入信号的状态，控制输出信号来实现对电动机的正反转控制。
在控制程序中，可以设置状态监测、故障检测以及相序保护等功能，以确保电机的安全运行。
3.3 双重连锁控制的应用场景双重连锁控制广泛应用于对电动机正反转要求较高的场景，如起重机、卷扬机、机床等。

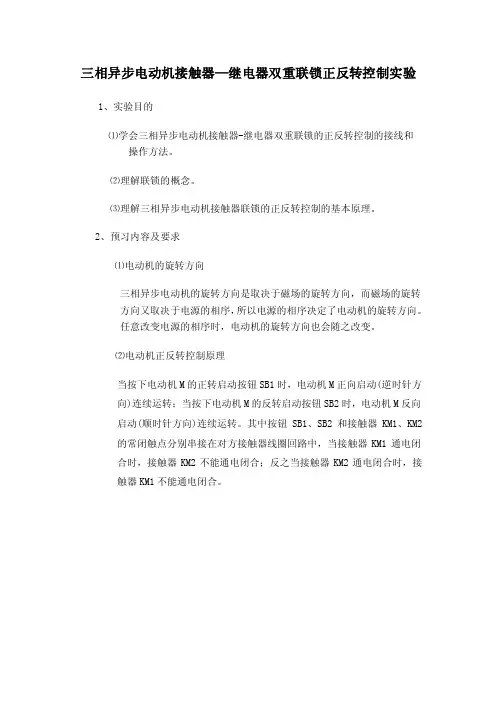

三相异步电动机接触器—继电器双重联锁正反转控制实验1、实验目的⑴学会三相异步电动机接触器-继电器双重联锁的正反转控制的接线和操作方法。
⑵理解联锁的概念。
⑶理解三相异步电动机接触器联锁的正反转控制的基本原理。
2、预习内容及要求⑴电动机的旋转方向三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
⑵电动机正反转控制原理当按下电动机M的正转启动按钮SB1时，电动机M正向启动(逆时针方向)连续运转；当按下电动机M的反转启动按钮SB2时，电动机M反向启动(顺时针方向)连续运转。
其中按钮SB1、SB2和接触器KM1、KM2的常闭触点分别串接在对方接触器线圈回路中，当接触器KM1通电闭合时，接触器KM2不能通电闭合；反之当接触器KM2通电闭合时，接触器KM1不能通电闭合。
L1FU2L3L2③互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。
实现联锁作用的常闭触头称为联锁触头（或互锁触头）。
3、实验器材4、实验操作步骤⑴实验准备工作①电器的结构及动作原理在连接控制实验线路前，应熟悉按钮开关、交流接触器、热继电器的结构形式、动作原理及接线方式和方法。
