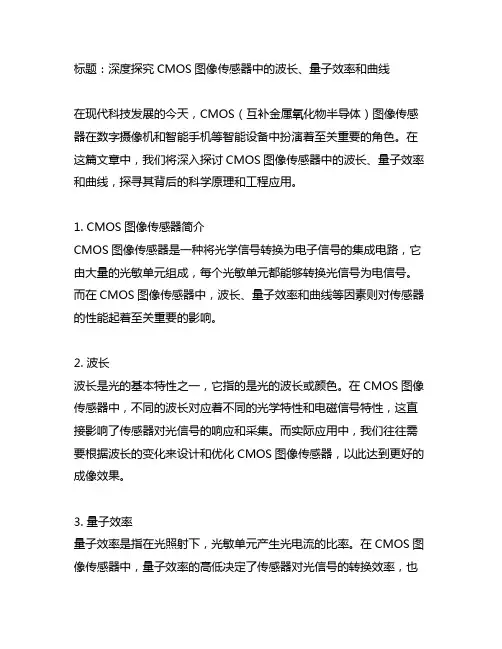

标题：深度探究CMOS图像传感器中的波长、量子效率和曲线在现代科技发展的今天，CMOS（互补金属氧化物半导体）图像传感器在数字摄像机和智能手机等智能设备中扮演着至关重要的角色。
在这篇文章中，我们将深入探讨CMOS图像传感器中的波长、量子效率和曲线，探寻其背后的科学原理和工程应用。
1. CMOS图像传感器简介CMOS图像传感器是一种将光学信号转换为电子信号的集成电路，它由大量的光敏单元组成，每个光敏单元都能够转换光信号为电信号。
而在CMOS图像传感器中，波长、量子效率和曲线等因素则对传感器的性能起着至关重要的影响。
2. 波长波长是光的基本特性之一，它指的是光的波长或颜色。
在CMOS图像传感器中，不同的波长对应着不同的光学特性和电磁信号特性，这直接影响了传感器对光信号的响应和采集。
而实际应用中，我们往往需要根据波长的变化来设计和优化CMOS图像传感器，以此达到更好的成像效果。

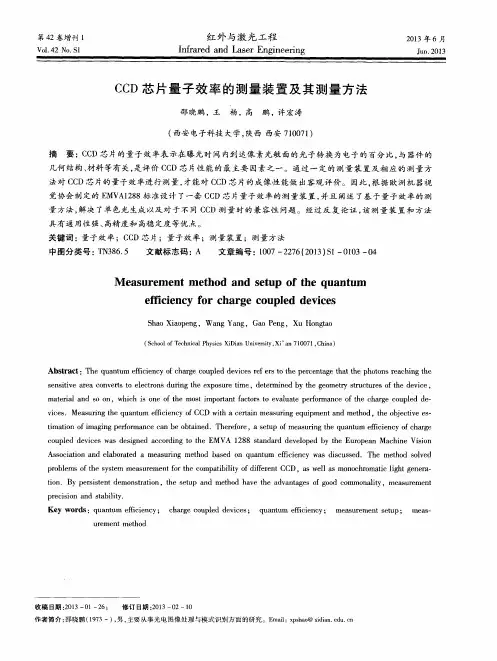

3. 量子效率量子效率是指在光照射下，光敏单元产生光电流的比率。
在CMOS图像传感器中，量子效率的高低决定了传感器对光信号的转换效率，也直接影响了图像的清晰度和色彩还原度。
设计高量子效率的CMOS图像传感器是摄影和影像领域的研究热点之一。
4. 曲线在实际应用中，我们通常会使用曲线来描述CMOS图像传感器的响应特性。
而在曲线中，波长和量子效率等因素都被充分考虑进去，以此来展现传感器在不同光照条件下的性能表现。
通过对曲线的分析和优化，我们可以更好地了解和改进CMOS图像传感器的工作原理和性能。
总结回顾通过本文的探讨，我们深入了解了CMOS图像传感器中的波长、量子效率和曲线等重要概念。
在实际应用中，这些因素不仅影响着传感器的工作效果，同时也为我们提供了优化传感器设计和应用的重要思路。
在今后的研究和应用中，我们需要更加深入地理解和应用这些概念，以此不断推动图像传感器技术的发展。
个人观点和理解在我看来，CMOS图像传感器作为数字摄像机和智能设备中的核心部件，其技术含量和应用前景都非常丰富。

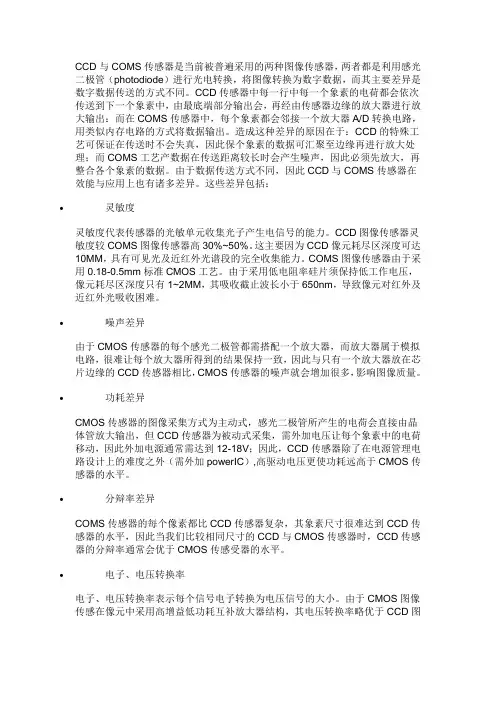

CCD与COMS传感器是当前被普遍采用的两种图像传感器，两者都是利用感光二极管（photodiode）进行光电转换，将图像转换为数字数据，而其主要差异是数字数据传送的方式不同。
CCD传感器中每一行中每一个象素的电荷都会依次传送到下一个象素中，由最底端部分输出会，再经由传感器边缘的放大器进行放大输出：而在COMS传感器中，每个象素都会邻接一个放大器A/D转换电路，用类似内存电路的方式将数据输出。
造成这种差异的原因在于：CCD的特殊工艺可保证在传送时不会失真，因此保个象素的数据可汇聚至边缘再进行放大处理；而COMS工艺产数据在传送距离较长时会产生噪声，因此必须先放大，再整合各个象素的数据。
由于数据传送方式不同，因此CCD与COMS传感器在效能与应用上也有诸多差异。
这些差异包括：∙灵敏度灵敏度代表传感器的光敏单元收集光子产生电信号的能力。
CCD图像传感器灵敏度较COMS图像传感器高30%~50%。
这主要因为CCD像元耗尽区深度可达10MM，具有可见光及近红外光谱段的完全收集能力。
COMS图像传感器由于采用0.18-0.5mm标准CMOS工艺。
由于采用低电阻率硅片须保持低工作电压，像元耗尽区深度只有1~2MM，其吸收截止波长小于650nm，导致像元对红外及近红外光吸收困难。
∙噪声差异由于CMOS传感器的每个感光二极管都需搭配一个放大器，而放大器属于模拟电路，很难让每个放大器所得到的结果保持一致，因此与只有一个放大器放在芯片边缘的CCD传感器相比，CMOS传感器的噪声就会增加很多，影响图像质量。
∙功耗差异CMOS传感器的图像采集方式为主动式，感光二极管所产生的电荷会直接由晶体管放大输出，但CCD传感器为被动式采集，需外加电压让每个象素中的电荷移动，因此外加电源通常需达到12-18V；因此，CCD传感器除了在电源管理电路设计上的难度之外（需外加powerIC）,高驱动电压更使功耗远高于CMOS传感器的水平。

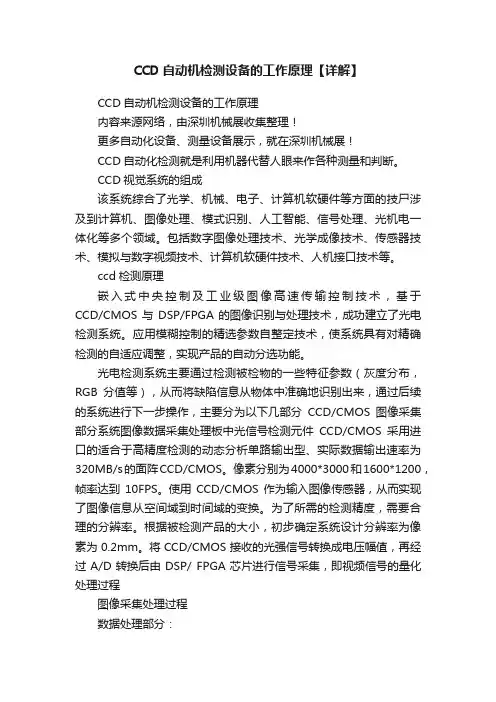

CCD自动机检测设备的工作原理【详解】CCD自动机检测设备的工作原理内容来源网络，由深圳机械展收集整理！更多自动化设备、测量设备展示，就在深圳机械展！CCD自动化检测就是利用机器代替人眼来作各种测量和判断。
CCD视觉系统的组成该系统综合了光学、机械、电子、计算机软硬件等方面的技尸涉及到计算机、图像处理、模式识别、人工智能、信号处理、光机电一体化等多个领域。
包括数字图像处理技术、光学成像技术、传感器技术、模拟与数字视频技术、计算机软硬件技术、人机接口技术等。
ccd检测原理嵌入式中央控制及工业级图像高速传输控制技术，基于CCD/CMOS与DSP/FPGA的图像识别与处理技术，成功建立了光电检测系统。
应用模糊控制的精选参数自整定技术，使系统具有对精确检测的自适应调整，实现产品的自动分选功能。
光电检测系统主要通过检测被检物的一些特征参数（灰度分布，RGB分值等），从而将缺陷信息从物体中准确地识别出来，通过后续的系统进行下一步操作，主要分为以下几部分CCD/CMOS图像采集部分系统图像数据采集处理板中光信号检测元件CCD/CMOS采用进口的适合于高精度检测的动态分析单路输出型、实际数据输出速率为320MB/s的面阵CCD/CMOS。
像素分别为4000*3000和1600*1200，帧率达到10FPS。
使用CCD/CMOS作为输入图像传感器，从而实现了图像信息从空间域到时间域的变换。
为了所需的检测精度，需要合理的分辨率。
根据被检测产品的大小，初步确定系统设计分辨率为像素为0.2mm。
将CCD/CMOS接收的光强信号转换成电压幅值，再经过A/D转换后由DSP/ FPGA芯片进行信号采集，即视频信号的量化处理过程图像采集处理过程数据处理部分：在自动检测中，是利用基于分割的图像匹配算法来进行图像的配对为基础的。
图像分割的任务是将图像分解成互不相交的一些区域，每一个区域都满足特定区域的一致性，且是连通的，不同的区域有某种差异性。
CCD传感器介绍CCD（Charge-coupled device）传感器是一种基于光电效应的半导体器件，广泛应用于数字影像获取和图像处理领域。
它是一种能够将光信号转化为电信号的器件，可以实现对光的灵敏检测和定量测量。
本文将介绍CCD传感器的结构、原理、工作流程以及应用领域。
一、CCD传感器的结构CCD传感器通常由三个主要组件组成：光敏区（photodiode array）、垂直传输区（vertical transfer region）和水平传输区（horizontal transfer region）。
1. 光敏区：光敏区是由大量光敏二极管（photodiode）组成的，负责感受光信号。
每个光敏二极管对应CCD表面上一个像素点。
光敏区的材料一般是硅（Si）或硒化铟（In-Se）。
2. 垂直传输区：垂直传输区通常由垂直移位寄存器（verticalshift register）和充电区（charge region）组成。
它负责将光敏区中产生的电荷信号传输到水平传输区。
3. 水平传输区：水平传输区由水平移位寄存器（horizontal shift register）和输出增益放大器（output amplifier）组成。
它负责将从垂直传输区传输过来的电荷信号进行处理和放大，并输出为模拟电压信号。
二、CCD传感器的工作原理光电效应是指当光照射到光敏区时，光子会激发光敏二极管中的电子，从而产生电荷。
这个电荷的大小与被照射到的光的强度成正比。
当光源的亮度不同，电荷也会有所不同。
电荷耦合效应是指通过垂直传输区和水平传输区中的电荷传输器件将光敏区产生的电荷信号逐个传递到输出端。
水平传输区一般通过周期性的时钟信号来驱动，分别将像素中的电荷逐行、逐列传输并输出。
三、CCD传感器的工作流程1.曝光：在曝光阶段，光线会照射到CCD芯片的光敏区，光敏区中的光敏二极管会将光信号转化为电荷信号，并在每个像素位置上存储下来。

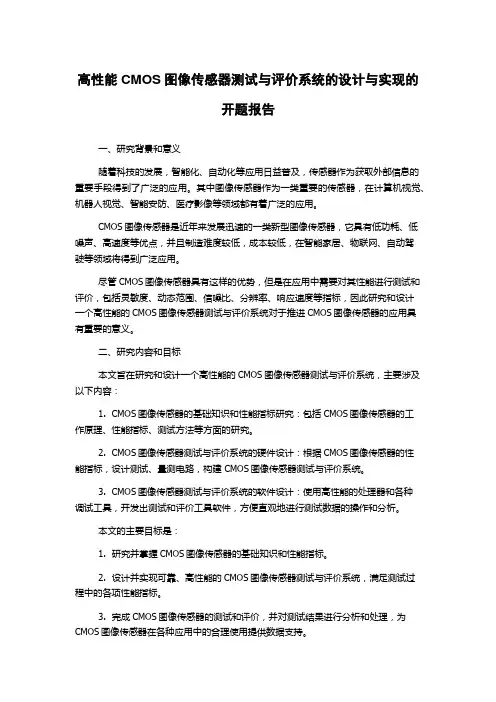

高性能CMOS图像传感器测试与评价系统的设计与实现的开题报告一、研究背景和意义随着科技的发展，智能化、自动化等应用日益普及，传感器作为获取外部信息的重要手段得到了广泛的应用。
其中图像传感器作为一类重要的传感器，在计算机视觉、机器人视觉、智能安防、医疗影像等领域都有着广泛的应用。
CMOS图像传感器是近年来发展迅速的一类新型图像传感器，它具有低功耗、低噪声、高速度等优点，并且制造难度较低，成本较低，在智能家居、物联网、自动驾驶等领域将得到广泛应用。
尽管CMOS图像传感器具有这样的优势，但是在应用中需要对其性能进行测试和评价，包括灵敏度、动态范围、信噪比、分辨率、响应速度等指标，因此研究和设计一个高性能的CMOS图像传感器测试与评价系统对于推进CMOS图像传感器的应用具有重要的意义。
二、研究内容和目标本文旨在研究和设计一个高性能的CMOS图像传感器测试与评价系统，主要涉及以下内容：1. CMOS图像传感器的基础知识和性能指标研究：包括CMOS图像传感器的工作原理、性能指标、测试方法等方面的研究。
2. CMOS图像传感器测试与评价系统的硬件设计：根据CMOS图像传感器的性能指标，设计测试、量测电路，构建 CMOS图像传感器测试与评价系统。
3. CMOS图像传感器测试与评价系统的软件设计：使用高性能的处理器和各种调试工具，开发出测试和评价工具软件，方便直观地进行测试数据的操作和分析。
本文的主要目标是：1. 研究并掌握CMOS图像传感器的基础知识和性能指标。
2. 设计并实现可靠、高性能的CMOS图像传感器测试与评价系统，满足测试过程中的各项性能指标。
3. 完成CMOS图像传感器的测试和评价，并对测试结果进行分析和处理，为CMOS图像传感器在各种应用中的合理使用提供数据支持。
三、研究方法和技术路线本研究主要采取如下研究方法和技术路线：1. 理论研究：通过设计和实现CMOS图像传感器测试与评价系统的过程中，对CMOS图像传感器的基础知识和性能指标进行深入研究，以获得更好的测试和评价效果。

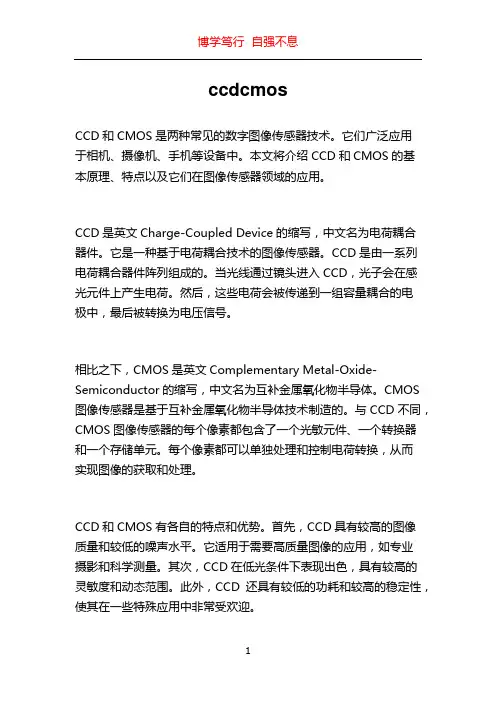

ccdcmosCCD和CMOS是两种常见的数字图像传感器技术。
它们广泛应用于相机、摄像机、手机等设备中。
本文将介绍CCD和CMOS的基本原理、特点以及它们在图像传感器领域的应用。
CCD是英文Charge-Coupled Device的缩写，中文名为电荷耦合器件。
它是一种基于电荷耦合技术的图像传感器。
CCD是由一系列电荷耦合器件阵列组成的。
当光线通过镜头进入CCD，光子会在感光元件上产生电荷。
然后，这些电荷会被传递到一组容量耦合的电极中，最后被转换为电压信号。
相比之下，CMOS是英文Complementary Metal-Oxide-Semiconductor的缩写，中文名为互补金属氧化物半导体。
CMOS 图像传感器是基于互补金属氧化物半导体技术制造的。
与CCD不同，CMOS图像传感器的每个像素都包含了一个光敏元件、一个转换器和一个存储单元。
每个像素都可以单独处理和控制电荷转换，从而实现图像的获取和处理。
CCD和CMOS有各自的特点和优势。
首先，CCD具有较高的图像质量和较低的噪声水平。
它适用于需要高质量图像的应用，如专业摄影和科学测量。
其次，CCD在低光条件下表现出色，具有较高的灵敏度和动态范围。
此外，CCD还具有较低的功耗和较高的稳定性，使其在一些特殊应用中非常受欢迎。
CMOS则更适用于低成本、低功耗和大规模集成的应用。
CMOS图像传感器的制造成本较低，因为它可以与通用半导体工艺一起制造，而不需要专门的工艺。
此外，CMOS图像传感器的功耗较低，适合用于电池供电的设备。
另外，CMOS还具有很好的集成度，可以将图像传感器和其他功能集成到同一芯片上。
CCD和CMOS在图像传感器领域广泛应用。
在相机中，CCD和CMOS都可用于捕捉高质量的静态图像。
然而，随着技术的不断进步，CMOS图像传感器在相机市场中占据着主导地位，因为它具有更高的性能和更低的制造成本。
在摄像机中，CCD与CMOS则各有优势。
CCD适用于需要高质量视频和低噪声水平的应用，如安防监控和高端摄像机。

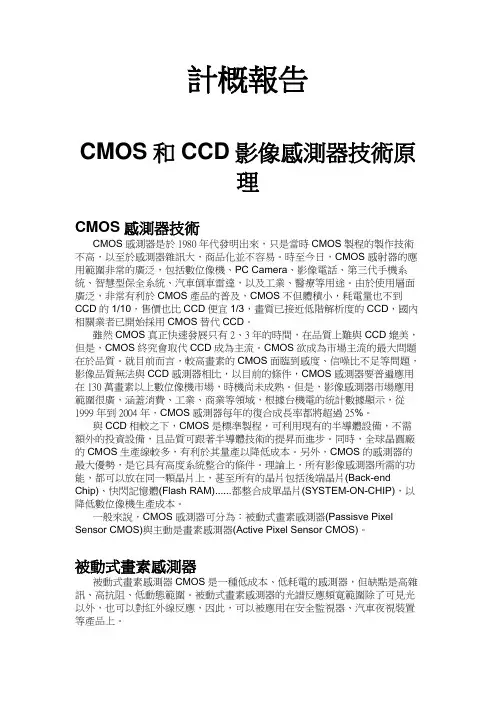

計概報告CMOS和CCD影像感測器技術原理CMOS感測器技術CMOS感測器是於1980年代發明出來，只是當時CMOS製程的製作技術不高，以至於感測器雜訊大，商品化並不容易。
時至今日，CMOS感射器的應用範圍非常的廣泛，包括數位像機、PC Camera、影像電話、第三代手機系統、智慧型保全系統、汽車倒車雷達，以及工業、醫療等用途。
由於使用層面廣泛，非常有利於CMOS產品的普及，CMOS不但體積小，耗電量也不到CCD的1/10，售價也比CCD便宜1/3，畫質已接近低階解析度的CCD，國內相關業者已開始採用CMOS替代CCD。
雖然CMOS真正快速發展只有2、3年的時間，在品質上難與CCD媲美，但是，CMOS終究會取代CCD成為主流。
CMOS欲成為市場主流的最大問題在於品質。
就目前而言，較高畫素的CMOS面臨到感度、信噪比不足等問題，影像品質無法與CCD感測器相比，以目前的條件，CMOS感測器要普遍應用在130萬畫素以上數位像機市場，時機尚未成熟。
但是，影像感測器市場應用範圍很廣，涵蓋消費、工業、商業等領域，根據台機電的統計數據顯示，從1999年到2004年，CMOS感測器每年的復合成長率都將超過25%。
與CCD相較之下，CMOS是標準製程，可利用現有的半導體設備，不需額外的投資設備，且品質可跟著半導體技術的提昇而進步。
同時，全球晶圓廠的CMOS生產線較多，有利於其量產以降低成本。
另外，CMOS的感測器的最大優勢，是它具有高度系統整合的條件。
理論上，所有影像感測器所需的功能，都可以放在同一顆晶片上，甚至所有的晶片包括後端晶片(Back-end Chip)、快閃記憶體(Flash RAM)......都整合成單晶片(SYSTEM-ON-CHIP)，以降低數位像機生產成本。
一般來說，CMOS感測器可分為：被動式畫素感測器(Passisve Pixel Sensor CMOS)與主動是畫素感測器(Active Pixel Sensor CMOS)。
CCD与CMOS图像传感器的技术特点分析在图像传感器类别中，CCD是应用在摄影摄像方面的高端技术元件，CMOS则应用于较低影像品质的产品中，它的优点是制造成本较CCD更低，功耗也低得多，这也是市场上很多采用USB接口的产品无须外接电源且价格便宜的原因。
尽管在技术上有较大的不同，但CCD 和CMOS两者性能差距不是很大，只是CMOS摄像头对光源的要求要高一些，但现在该问题已经基本得到解决。
目前CCD元件的尺寸多为1/3英寸或者1/4英寸，在相同的分辨率下，宜选择元件尺寸较大的为好。
图像传感器应用范围图像传感器属于光电产业里的光电元件类，随着数码技术、半导体制造技术以及网络的迅速发展，目前市场和业界都面临着跨越各平台的视讯、影音、通讯大整合时代的到来，勾划着未来人类的日常生活的美景。
在日常生活中的应用，数码相机产品的发展速度可以用日新月异来形容。
短短的几年，数码相机就由几十万像素，发展到400、500万像素甚至更高。
不仅在发达的欧美国家，数码相机已经占有很大的市场，就是在发展中的中国，数码相机的市场也在以惊人的速度增长，因此，其关键零部件——图像传感器产品就成为当前以及未来业界关注的对象，吸引着众多厂商投入。
以产品类别区分，图像传感器产品主要分为CCD、CMOS以及CIS传感器三种。
本文将主要简介CCD以及CMOS传感器的技术和产业发展现状。
CCD图像传感器CCD(ChargedCoupledDevice)于1969年在贝尔试验室研制成功，其发展历程已经将近40多年，从初期的10多万像素已经发展至目前主流应用的500万像素。
CCD又可分为线型(Linear)与面型(Area)两种，其中线型应用于影像扫瞄器及传真机上，而面型主要应用于数码相机(DSC)、摄录影机、监视摄影机等多项影像输入产品上。
一般认为，CCD传感器有以下优点：●高解析度(HighResolution)：像点的大小为μm级，可感测及识别精细物体，提高影像品质。
【关键字】结构CCD图像传感器介绍CCD（Charge Coupled Device）全称为电荷耦合器件，是70年代发展起来的新型半导体器件。
它是在MOS集成电路技术基础上发展起来的，为半导体技术应用开拓了新的领域。
它具有光电转换、信息存贮和传输等功能，具有集成度高、功耗小、结构简单、寿命长、性能稳定等优点，故在固体图像传感器、信息存贮和处理等方面得到了广泛的应用。
CCD图像传感器能实现信息的获取、转换和视觉功能的扩展，能给出直观、真实、多层次的内容丰富的可视图像信息，被广泛应用于军事、天文、医疗、广播、电视、传真通信以及工业检测和自动控制系统。
实验室用的数码相机、光学多道分析器等仪器，都用了CCD 作图象探测元件。
一个完整的CCD器件由光敏单元、转移栅、移位寄存器及一些辅助输入、输出电路组成。
CCD工作时，在设定的积分时间内由光敏单元对光信号进行取样，将光的强弱转换为各光敏单元的电荷多少。
取样结束后各光敏元电荷由转移栅转移到移位寄存器的相应单元中。
移位寄存器在驱动时钟的作用下，将信号电荷顺次转移到输出端。
将输出信号接到示波器、图象显示器或其它信号保存、处理设备中，就可对信号再现或进行保存处理。
由于CCD光敏元可做得很小（约10um），所以它的图象分辨率很高。
一．CCD的MOS结构及存贮电荷原理CCD的基本单元是MOS电容器，这种电容器能存贮电荷，其结构如图1所示。
以P 型硅为例，在P型硅衬底上通过氧化在表面形成SiO2层，然后在SiO2 上淀积一层金属为栅极，P型硅里的多数载流子是带正电荷的空穴，少数载流子是带负电荷的电子，当金属电极上施加正电压时，其电场能够透过SiO2绝缘层对这些载流子进行排斥或吸引。
于是带正电的空穴被排斥到远离电极处，剩下的带负电的少数载流子在紧靠SiO2层形成负电荷层（耗尽层），电子一旦进入由于电场作用就不能复出，故又称为电子势阱。
当器件受到光照时（光可从各电极的缝隙间经过SiO2层射入，或经衬底的薄P型硅射入），光子的能量被半导体吸收，产生电子-空穴对，这时出现的电子被吸引存贮在势阱中，这些电子是可以传导的。
CCD图像传感器在基础学科研究中，传感器更具有突出的地位。
现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到cm的粒子世界，纵向上要观察长达数十万年的天体演化，短到s的瞬间反应。
此外，还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究，如超高温、超低温、超高压、超高真空、超强磁场、超弱磁砀等等。
显然，要获取大量人类感官无法直接获取的信息，没有相适应的传感器是不可能的。
许多基础科学研究的障碍，首先就在于对象信息的获取存在困难，而一些新机理和高灵敏度的检测传感器的出现，往往会导致该领域内的突破。
一些传感器的发展，往往是一些边缘学科开发的先驱。
传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。
可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。
由此可见，传感器技术在发展经济、推动社会进步方面的重要作用，是十分明显的。
世界各国都十分重视这一领域的发展。
相信不久的将来，传感器技术将会出现一个飞跃，达到与其重要地位相称的新水平。
图像传感器的简介CCD，英文全称：Charge-coupled Device，中文全称：电荷耦合元件。
可以称为CCD图像传感器。
CCD是一种半导体器件，能够把光学影像转化为数字信号。
CCD上植入的微小光敏物质称作像素（Pixel）。
一块CCD上包含的像素数越多，其提供的画面分辨率也就越高。
CCD的作用就像胶片一样，但它是把图像像素转换成数字信号。
CCD上有许多排列整齐的电容，能感应光线，并将影像转变成数字信号。
经由外部电路的控制，每个小电容能将其所带的电荷转给它相邻的电容。
机械量测量中有关形状和尺寸的信息以图像方式表达最为方便。
目前较为实用的图像传感器为电荷耦合器件（Charge Couple Device简称CCD）。
