多级离心泵的三级

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉管道离心泵厂家为大家讲解的内容是立式多级离心泵的型号大全以及型号所代表的意义。

下面就请大家跟着小编一起来看看吧。

多级离心泵是将具有同样功能的两个以上的离心泵集合在一起，流体通道结构上，表现在第一集的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。

而我们所要为大家讲述的是沈泉牌的QDL多级立式管道离心泵、GDL型立式多级管道离心泵、CDL轻型立式多级管道离心泵它们的规格型号等内容。

希望能够以此加深大家对于立式多级离心泵的了解，这样大家在日后的泵选型中，能够避免很多麻烦，从而选择出一款适合自己的泵。

本文中小编只是挑出这三款泵来给大家做简单的讲解。

详细的产品信息可到站内的管道离心泵一栏进行查看。

QDL多级立式管道离心泵：上海品牌厂家沈泉泵阀生产制造的QDL型多级管道离心泵是采用丹麦先进技术制造而成，其还可称为CDL多级管道离心泵，其Z大优点是水力模型设计先进，高效率，高节能。

水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。

轴封采用耐磨机械密封，无泄漏。

电机采用Y2铅外壳，进口轴承，绝缘等GFG。

泵运转平稳，低噪音，整机质量可靠，外形美观、体积小、重量轻、运输安装方便，是理想的绿色，环保，节能的水泵。

QDL多级立式管道离心泵型号意义：GDL型立式多级管道离心泵：GDL型立式多级管道离心泵是我司在G外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据家BTQ6435-92标准设计制造的新一代产品。

水泵吸入、水泵排出口位于同一直线上。

多级离心泵型号及参数大全
多级离心泵是指采用多级进行动力传输的循环废气泵，它具有运行安全可靠、
高效率、长寿命、能耗低、耗气量小等优点。

多级离心泵的结构主要有内隔膜式、外隔膜式和双腔式三种，根据流量、压力等参数会选择不同类型的型号来配置。

下面就来详细介绍一些常见的多级离心泵型号及参数。

内隔膜式多级离心泵，
其流量可达到200 m3/h以上，其最高扬程为200m，其轴功率可达到400KW，弹性
联轴器采用大容量弹性型联轴器，普遍使用调节调速机以便达到恒压恒流量等要求；外隔膜式多级离心泵叶轮格栅隔板的数量可达到4-8层，主要的参数包括流量、压力、轴功率及转速，流量可达400m3/h 以上，最高扬程可达200m，轴功率可达
500KW，其弹性联轴器采用弹性刚性型和无滑轮张紧型，并使用大容量弹性型联轴器和涡流表以便准确控制调节和保护泵压力；双腔式多级离心泵其出口流量可达
120m3/h，其最 40m。

多级离心泵性能特点又具有运行平稳、流量稳定、节能、密封可靠等优点，让
它在各种工业场合成为了循环废气的重要的的装备。

通过以上介绍，我们可以得知多级离心泵型号及参数的丰富性，每个型号都有其特定的用途，我们可以根据自身使用需求，合理组合选择满足要求的多级离心泵。

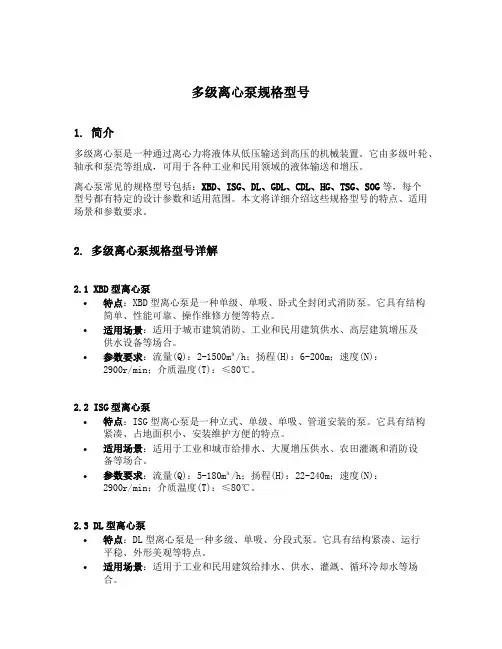

多级离心泵规格型号
多级离心泵是一种常用的工业设备，用于将液体从低压区域输送到高压区域。

它由多个离心泵级联而成，每个级别都有自己的叶轮和壳体。

多级离心泵可以提供更高的压力和更大的流量，因此在许多行业中得到广泛应用，如化工、石油、造纸和供水。

多级离心泵的规格和型号多种多样，可根据不同的工作条件和要求进行选择。

以下是一些常见的多级离心泵规格型号：
1. 流量范围：多级离心泵的流量范围通常在几立方米/小时到几千立方米/小时之间。

具体的流量取决于泵的尺寸、叶轮直径和转速等因素。

2. 扬程范围：多级离心泵的扬程范围通常在几十米到几千米之间。

扬程取决于泵的级数、叶轮的直径和转速等参数。

3. 压力等级：多级离心泵的压力等级通常在几十巴到几百巴之间。

压力等级取决于泵的级数、叶轮直径和转速等因素。

4. 材质选择：多级离心泵的主要材质通常为铸铁、不锈钢和高强度合金钢等。

不同的材质适用于不同的工作环境和介质。

5. 驱动方式：多级离心泵的驱动方式通常有电动驱动、柴油驱动和液压驱动等。

根据具体的应用需求选择适当的驱动方式。

6. 附件选配：多级离心泵通常可以选配不同的附件，如泵体加热、轴封冷却和振动监测等。

这些附件可以提高泵的性能和可靠性。

总之，多级离心泵的规格型号多种多样，选择适合的型号需要考虑工作条件、流量要求和压力等级等因素。

同时，根据具体的应用需求，可以选配不同的附件来提高泵的性能和可靠性。

多级泵形式与基本参数
多级泵是一种常见的离心泵，它由多个叶轮组成，每个叶轮都能增加液体的压力。

多级泵通常用于需要高压的应用，比如供水系统、锅炉给水、冷却循环等。

以下是关于多级泵的形式和基本参数的详细介绍：
形式：
1. 多级离心泵，多级离心泵是由多个单级离心泵串联而成，每个级数的叶轮都能增加液体的压力，从而实现整体泵的高压输出。

2. 多级柱塞泵，多级柱塞泵也是一种常见的多级泵形式，它通过多个柱塞的工作来逐级增加液体的压力，适用于高压、小流量的场合。

基本参数：
1. 流量，多级泵的流量取决于泵的型号和级数，通常可以通过调整泵的转速或者更换不同级数的叶轮来实现不同流量的输出。

2. 扬程，多级泵的扬程是指泵能够提供的最大压力，也是其最
重要的参数之一，通常与泵的级数和叶轮的设计有关。

3. 功率，多级泵的功率取决于所需的流量和扬程，通常可以通
过泵的性能曲线来确定所需的功率。

4. 效率，多级泵的效率是衡量其性能优劣的重要指标，高效率
的泵能够在同样的工况下消耗更少的能量。

总之，多级泵是一种常见的高压泵，具有多种形式和基本参数。

选择合适的多级泵需要考虑到具体的工况和需求，以确保泵能够稳
定可靠地工作。

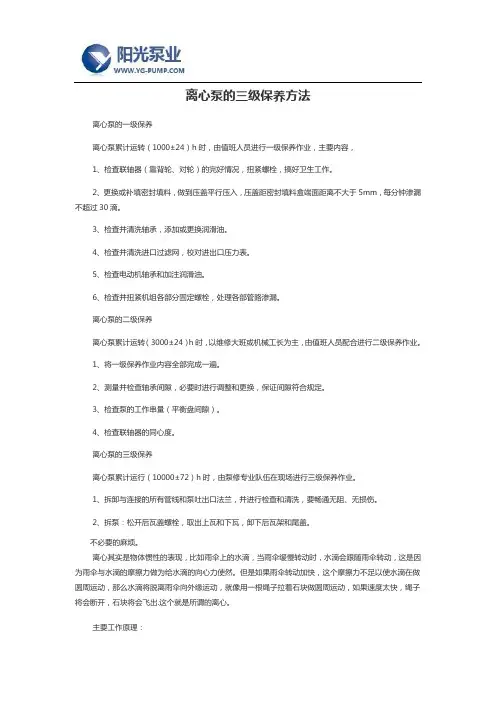

离心泵的三级保养方法离心泵的一级保养离心泵累计运转（1000±24）h时，由值班人员进行一级保养作业，主要内容，1、检查联轴器（靠背轮、对轮）的完好情况，扭紧螺栓，搞好卫生工作。

2、更换或补填密封填料，做到压盖平行压入，压盖距密封填料盒端面距离不大于5mm，每分钟渗漏不超过30滴。

3、检查并清洗轴承，添加或更换润滑油。

4、检查并清洗进口过滤网，校对进出口压力表。

5、检查电动机轴承和加注润滑油。

6、检查并扭紧机组各部分固定螺栓，处理各部管路渗漏。

离心泵的二级保养离心泵累计运转（3000±24）h时，以维修大班或机械工长为主，由值班人员配合进行二级保养作业。

1、将一级保养作业内容全部完成一遍。

2、测量并检查轴承间隙，必要时进行调整和更换，保证间隙符合规定。

3、检查泵的工作串量（平衡盘间隙）。

4、检查联轴器的同心度。

离心泵的三级保养离心泵累计运行（10000±72）h时，由泵修专业队伍在现场进行三级保养作业。

1、拆卸与连接的所有管线和泵吐出口法兰，并进行检查和清洗，要畅通无阻、无损伤。

2、拆泵：松开后瓦盖螺栓，取出上瓦和下瓦，卸下后瓦架和尾盖。

不必要的麻烦。

离心其实是物体惯性的表现，比如雨伞上的水滴，当雨伞缓慢转动时，水滴会跟随雨伞转动，这是因为雨伞与水滴的摩擦力做为给水滴的向心力使然。

但是如果雨伞转动加快，这个摩擦力不足以使水滴在做圆周运动，那么水滴将脱离雨伞向外缘运动，就像用一根绳子拉着石块做圆周运动，如果速度太快，绳子将会断开，石块将会飞出.这个就是所谓的离心。

主要工作原理：（1）叶轮被泵轴带动旋转，对位于叶片间的流体做功，流体受离心作用，由叶轮中心被抛向外围。

当流体到达叶轮外周时，流速非常高。

（2）泵壳汇集从各叶片间被抛出的液体，这些液体在壳内顺着蜗壳形通道逐渐扩大的方向流动，使流体的动能转化为静压能，减小能量损失。

所以泵壳的作用不仅在于汇集液体，它更是一个能量转换装置。

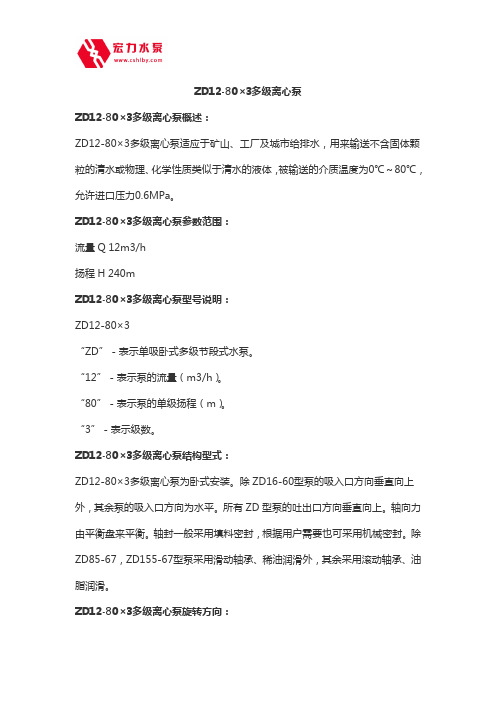

ZD12-80×3多级离心泵
ZD12-80×3多级离心泵概述：
ZD12-80×3多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

ZD12-80×3多级离心泵参数范围：
流量Q 12m3/h
扬程H 240m
ZD12-80×3多级离心泵型号说明：
ZD12-80×3
“ZD”－表示单吸卧式多级节段式水泵。

“12”－表示泵的流量（m3/h）。

“80”－表示泵的单级扬程（m）。

“3”－表示级数。

ZD12-80×3多级离心泵结构型式：
ZD12-80×3多级离心泵为卧式安装。

除ZD16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有ZD型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除ZD85-67，ZD155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

ZD12-80×3多级离心泵旋转方向：
ZD12-80×3多级离心泵从电机端向泵看为顺时针方向旋转。

ZD12-80×3多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

ZD12-80×3多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件和备件。

（可订制）。

一、概述1、编制依据：GB9969.1-1998《工业产品使用说明书总则》。

2、产品执行标准：GB/T5657-95《离心泵技术条件（III类）》。

3、产品性能范围及适用范围：DA型泵是单吸多级分段式离心泵，供抽送清水及物理化学类似于水的液体之用。

本型泵扬程在14米~207米，流量为10.8米3/时~126米3/时范围，液体最高温度不得超过80℃，适用于矿山、工厂及城市给排水之用。

4、泵型号代表的含义：例：二、结构说明DA型泵为分段式多级泵，其吸入口位于进水段上成水平方向，吐出口在出水段上垂直向上。

其扬程可根据使用需要而增减水泵级数，本型泵装配精度对性能影响特别显著，尤其是各个叶轮的出口与导翼进口之间相对位置，每级叶轮的吐出口中心必须对准导翼的进口中心，其中稍有偏差即将使整个性能受到影响、效率降低，故在检修后装配时务必注意，若有偏差必须调整，从驱动方向看，水泵均为顺时针方向旋转。

DA型泵结构图2DA-8型泵工作性能表四、泵的装配与安装☆装配顺序：1、将密封环紧装在进水段上。

2、把导翼套装在导翼上，然后将导翼固定在所有的中段上去。

3、将出水导翼、平衡环和平衡套分别装在出水段上。

4、将装好轴套甲和键的轴穿过进水段，并顺键推入叶轮、叶轮挡套并在中段上铺一层青壳纸，装好中段再顺键推进叶轮、叶轮挡套，重复以上步骤将所有叶轮、叶轮挡套及中段装完。

5、将出水段装在中段上，然后由拉紧螺栓将进水段、中段和出水段紧固在一起。

6、装上平衡盘及轴套乙。

拧上轴套螺母，并将尾盖紧固在出水段上。

7、顺次在二端放入填料环里面的填料、填料环、填料压盖及挡水圈，井将轴承甲、乙部件分别紧固在进水段和尾盖上。

装好后，转动一下轴，检查转子部分是否灵活。

8、装好填料环外面的填料和填料压盖。

注意填料环串孔中心应对准水封管中心。

9、装上水封管、回水管、弹性联轴器部件及所有四方螺塞。

☆泵的安装：1、安装前的准备工作(1)泵的基础必须具有足够的强度，基础的质量约等于机组质量的3～5倍。

多级离心泵型式与基本参数多级离心泵是一种常见的工业设备，广泛应用于液体输送领域。

本文将介绍多级离心泵的型式和基本参数，并对其工作原理和应用进行探讨。

一、型式和基本参数多级离心泵是由多个离心泵级联而成的泵，适用于输送高扬程液体。

其型式和基本参数主要包括以下几个方面：1. 型式：多级离心泵的型式根据叶轮布置可分为两种类型：轴向分离式和径向分离式。

轴向分离式多级离心泵的各级叶轮沿轴向排列，流体在泵内呈轴向流动；径向分离式多级离心泵的各级叶轮沿径向排列，流体在泵内呈径向流动。

2. 叶轮数量：多级离心泵的叶轮数量决定了其扬程能力。

一般来说，叶轮数量越多，扬程能力越高。

常见的叶轮数量有2、3、4、5个等。

3. 叶轮直径：叶轮直径是多级离心泵的重要参数之一。

叶轮直径越大，泵的扬程能力越高。

叶轮直径的选择需要综合考虑泵的使用场合和输送液体的特性。

4. 流量：流量是指泵每单位时间内输送的液体体积。

多级离心泵的流量大小取决于泵的转速、叶轮直径和叶轮数量等因素。

5. 扬程：扬程是指泵能够克服的液体静压力差。

多级离心泵的扬程能力取决于泵的叶轮数量、叶轮直径、转速等因素。

二、工作原理多级离心泵的工作原理是利用叶轮的旋转产生离心力，使液体产生压力，从而实现液体的输送。

当泵启动后，电机驱动叶轮高速旋转，液体被叶轮吸入并加速，然后被叶轮的离心力推出，产生一定的压力。

多级离心泵的特点是在泵体内设置多个叶轮，每个叶轮都对液体进行一次加速和压力增加，从而实现高扬程的输送。

三、应用领域多级离心泵广泛应用于各个工业领域，特别是需要输送高扬程液体的场合。

其主要应用领域包括以下几个方面：1. 石油化工：多级离心泵在石油化工行业中用于输送原油、炼油产物、化工原料和成品油等。

2. 电力工程：多级离心泵在电力工程中用于输送循环水、冷却水和给水等。

3. 钢铁冶金：多级离心泵在钢铁冶金行业中用于输送冷却水、循环水、工艺水和废水等。

4. 污水处理：多级离心泵在污水处理领域中用于输送污水、污泥和废水等。

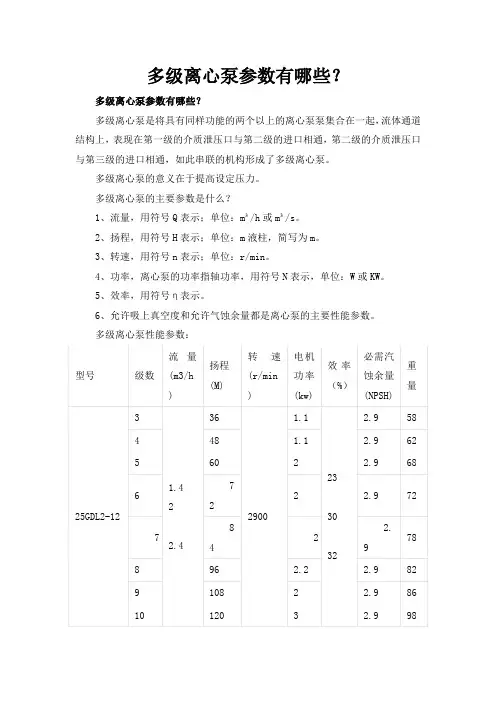

多级离心泵参数有哪些？多级离心泵参数有哪些？多级离心泵是将具有同样功能的两个以上的离心泵泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。

多级离心泵的意义在于提高设定压力。

多级离心泵的主要参数是什么？1、流量，用符号Q表示；单位：m³/h或m³/s。

2、扬程，用符号H表示；单位：m液柱，简写为m。

3、转速，用符号n表示；单位：r/min。

4、功率，离心泵的功率指轴功率，用符号N表示，单位：W或KW。

5、效率，用符号η表示。

6、允许吸上真空度和允许气蚀余量都是离心泵的主要性能参数。

多级离心泵性能参数：更多关于多级离心泵参数的相关问题，请点击文章右边进行免费咨询或者多级离心泵参数的详细信息可登录山东颜山泵业有限公司：出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。

诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。

宫中府中，俱为一体；陟罚臧否，不宜异同。

若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。

侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。

将军向宠，性行淑均，晓畅军事，试用于昔日，先帝称之曰“能”，是以众议举宠为督：愚以为营中之事，悉以咨之，必能使行阵和睦，优劣得所。

亲贤臣，远小人，此先汉所以兴隆也；亲小人，远贤臣，此后汉所以倾颓也。

先帝在时，每与臣论此事，未尝不叹息痛恨于桓、灵也。

侍中、尚书、长史、参军，此悉贞良死节之臣，愿陛下亲之、信之，则汉室之隆，可计日而待也。

臣本布衣，躬耕于南阳，苟全性命于乱世，不求闻达于诸侯。

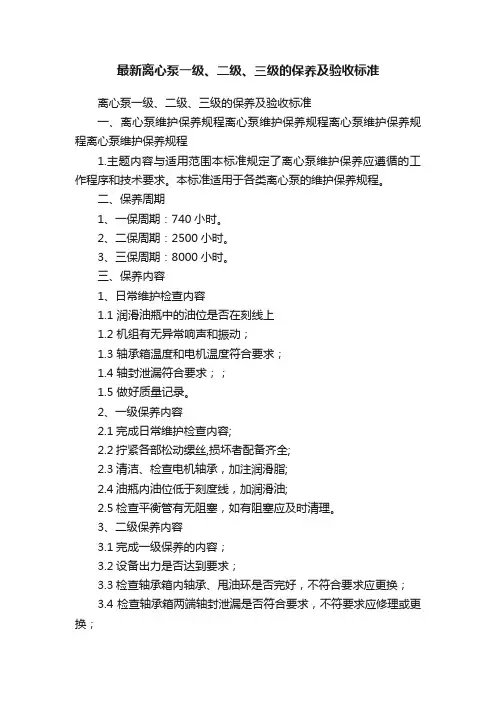

最新离心泵一级、二级、三级的保养及验收标准离心泵一级、二级、三级的保养及验收标准一、离心泵维护保养规程离心泵维护保养规程离心泵维护保养规程离心泵维护保养规程1.主题内容与适用范围本标准规定了离心泵维护保养应遵循的工作程序和技术要求。

本标准适用于各类离心泵的维护保养规程。

二、保养周期1、一保周期：740小时。

2、二保周期：2500小时。

3、三保周期：8000小时。

三、保养内容1、日常维护检查内容1.1 润滑油瓶中的油位是否在刻线上1.2 机组有无异常响声和振动；1.3 轴承箱温度和电机温度符合要求；1.4 轴封泄漏符合要求；；1.5 做好质量记录。

2、一级保养内容2.1完成日常维护检查内容;2.2拧紧各部松动缧丝,损坏者配备齐全;2.3清洁、检查电机轴承，加注润滑脂;2.4油瓶内油位低于刻度线，加润滑油;2.5检查平衡管有无阻塞，如有阻塞应及时清理。

3、二级保养内容3.1完成一级保养的内容；3.2设备出力是否达到要求；3.3检查轴承箱内轴承、甩油环是否完好，不符合要求应更换；3.4检查轴承箱两端轴封泄漏是否符合要求，不符要求应修理或更换；3.5检查叶轮耐磨环间隙是否符合要求，不符要求应修理或更换；3.6检查机械密封有无损坏，更换O型圈；3.7更换轴承箱内的润滑油；3.8检查电机轴承，必要时更换；3.9检查电动机各顶绕组的绝缘是否符合要求3.10检查联轴器对中情况；3.11检查泵的轴承及整体振动情况。

4、三级保养内容4.1完成二级保养的全部内容；4.2检查泵壳内局部磨损及形成沟槽情况，必要时修理；4.3检查叶轮有无磨损及叶轮口环的径向跳动情况,必要时修理或更换；4.4检查轴各处尺寸及跳动情况；4.5检查轴套、泵端盖及轴承箱的各处尺寸及磨损情况；4.6对电动机绕组、相间绝缘、相间短路情况进行检查。

四、保养验收标准1一级保养验收标准1.1设备清洁,各部件完好；1.2设备润滑符合要求；1.3记录资料真实、齐全、准确。
