102工作面掘进地质说明书

工作面掘进地质说明书一、概述工作面掘进地质是矿山工程中重要的一环，通过对地质条件的认识和分析，为工作面的合理布置和安全生产提供科学依据。

本文档将对工作面掘进地质进行详细的说明和解析，旨在为相关从业人员提供技术参考。

二、工作面掘进地质类型工作面掘进地质可以分为以下几种类型：1. 岩层类型：工作面所在地区的岩层类型和性质对工作面掘进有重要影响。

常见的岩层类型包括煤、矿石、岩盐等，需要根据不同岩层类型采取相应的工作面掘进方法和工艺流程。

2. 地层构造：地质中的断层、褶皱等地层构造对工作面的掘进和支护会产生一定的影响。

需要对地层构造进行详细的研究和分析，选择合适的掘进方案和支护措施。

3. 地下水条件：地下水对工作面的掘进和支护有一定的影响，需要对地下水的含量、流动方向等进行调查和监测，并采取相应措施，保证工作面的安全和稳定。

三、工作面掘进地质分析1. 地质调查：在工作面掘进前，对工作面所在地区进行详细的地质调查，了解地质构造、岩层类型、地下水等情况，为后续的掘进工作提供基础数据。

2. 工作面掘进方案选择：根据地质调查数据和工程要求，选择合适的工作面掘进方案。

考虑工作面的布置、掘进方法、支护措施等因素，确保工作面的安全和高效。

3. 地质灾害预测：根据地质调查数据和工程经验，对工作面可能遇到的地质灾害进行预测和评估。

如煤层赋存、煤与顶板间的结构、断层活动性等因素，预测可能发生的冒顶、片帮、煤与瓦斯突出等地质灾害，提前采取安全措施。

四、工作面掘进地质安全措施1. 工作面支护：根据地质条件和工作面掘进方案，选择合适的支护措施。

常见的支护方式有钢支架、木支架、锚杆、锚网等，需要根据具体情况进行选择。

2. 瓦斯抽放：对于存在瓦斯的煤矿工作面，需要采取瓦斯抽放措施，减少瓦斯积聚，确保工作面的安全。

3. 通风管理：合理的通风管理可以降低煤矿工作面的煤尘浓度和瓦斯浓度，减少火灾和爆炸的风险，确保工作面的安全。

五、结论工作面掘进地质是矿山工程中不可忽视的一环，通过对地质条件的认识和分析，可以有效提高工作面的安全性和生产效率。

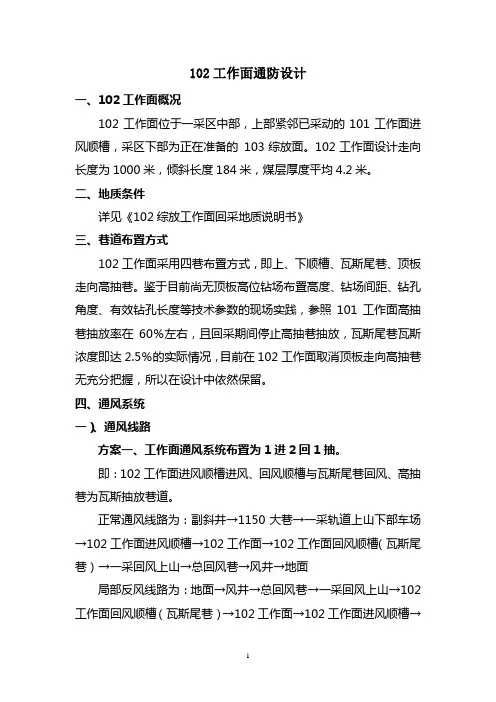

102工作面通防设计一、102工作面概况102工作面位于一采区中部，上部紧邻已采动的101工作面进风顺槽，采区下部为正在准备的103综放面。

102工作面设计走向长度为1000米，倾斜长度184米，煤层厚度平均4.2米。

二、地质条件详见《102综放工作面回采地质说明书》三、巷道布置方式102工作面采用四巷布置方式，即上、下顺槽、瓦斯尾巷、顶板走向高抽巷。

鉴于目前尚无顶板高位钻场布置高度、钻场间距、钻孔角度、有效钻孔长度等技术参数的现场实践，参照101工作面高抽巷抽放率在60％左右，且回采期间停止高抽巷抽放，瓦斯尾巷瓦斯浓度即达2.5％的实际情况，目前在102工作面取消顶板走向高抽巷无充分把握，所以在设计中依然保留。

四、通风系统一）、通风线路方案一、工作面通风系统布置为1进2回1抽。

即：102工作面进风顺槽进风、回风顺槽与瓦斯尾巷回风、高抽巷为瓦斯抽放巷道。

正常通风线路为：副斜井→1150大巷→一采轨道上山下部车场→102工作面进风顺槽→102工作面→102工作面回风顺槽（瓦斯尾巷）→一采回风上山→总回风巷→风井→地面局部反风线路为：地面→风井→总回风巷→一采回风上山→102工作面回风顺槽（瓦斯尾巷）→102工作面→102工作面进风顺槽→一采轨道上山→1150大巷→副斜井目前101工作面布置方式为1进2回1抽，回风顺槽与瓦斯尾巷横贯间距35m，通风系统、瓦斯管理、抽放及采煤作业管理等方面积累了较为成熟的治理经验，能较好的预防和治理瓦斯；其缺点是皮带巷设置在进风流中，将一部分瓦斯和煤尘带入工作面，影响工作面风流质量。

同时回风顺槽在工作面生产期间不能有任何电气设备，在接续较为紧张的情况下将影响煤层注水孔及抽放钻场的施工。

方案二、工作面布置方式2进1回1抽。

即：102工作面上顺槽为主要进风、下顺槽辅助进风，瓦斯尾巷回风、高抽巷为瓦斯抽放巷道。

正常通风线路为：1进副斜井→1150大巷→一采轨道上山下部车场→102进风顺槽→102工作面→102工作面瓦斯尾巷→一采回风上山→总回风巷→风井→地面2进副斜井→1150大巷→一采轨道上山下部车场→102工作面回风顺槽→102工作面瓦斯尾巷→一采回风上山→总回风巷→风井→地面局部反风线路为：1）地面→风井→总回风巷→一采回风上山→瓦斯尾巷→102工作面→102工作面进风顺槽→102工作面回风顺槽→一采轨道上山→1150大巷→副斜井2）地面→风井→总回风巷→一采回风上山→瓦斯尾巷→102工作面回风顺槽→一采轨道上山→1150大巷→副斜井该方式由于上、下风顺槽均为进风，回风要通过沿空留巷留设的通道，工作面风量是否稳定决定于所留设巷道的断面，根据101工作面顶板冒落情况看，维护此通道较为困难，容易影响工作面风量的稳定，而且由于辅助进风直接进入回风，整个工作面所配风量势必要加大，将造成一定程度上的风量浪费；瓦斯尾巷根据风量计算，需要断面大，也将增加一定成本。

山西和顺天池能源有限责任公司102综采放顶煤工作面设计说明书一、巷道布置（一）采区巷道布置一采区是以走向长壁采煤法布置的采区，共布置三个工作面。

其中101工作面为首采工作面，102工作面是103工作面回采后的接续工作面。

（二）工作面巷道布置1、102工作面共布置四条巷道，即102工作面皮带顺槽、轨道顺槽、回风顺槽和高抽巷。

2、利用原103瓦斯尾巷修复后作为102皮带顺槽，通过102皮带顺槽联络巷与一采轨道上山相连，形成主进风系统，102皮带顺槽皮带机头与一采皮带上山平交形成运煤系统，皮带顺槽直接和一采皮带上山沟通。

3、利用原101工作面废弃的瓦斯尾巷修复改造后作为102工作面的轨道顺槽，与101工作面进风顺槽1号联络巷与一采轨道上山相连形成工作面的辅助进风系统；4、沿101工作面进风顺槽采空区间距6m布置102工作面的回风顺槽，通过横贯与工作面和一采回风上山相连形成工作面的回风系统；5、102高抽巷布置于工作面内上侧，与102轨道顺槽之间的平距为39m，与煤层顶板间距约25～45m，该巷道担负工作面瓦斯抽放任务；6、102皮带顺槽与轨道顺槽担负着工作面的运料工作；102回风顺槽与102轨道顺槽之间通过联络横贯调节瓦斯风排量，实现安全生产。

（三）工作面巷道布置及支护参数结合101及103工作面巷道布置及支护参数，具体如下：1）102皮带顺槽：原断面为矩形，规格：净宽×净高＝4.5×2.7m，断面面积：12.15㎡。

采用锚网梯加锚索联合支护，顶板锚杆间排距为850×800mm，两帮锚杆间排距为900×800mm；锚杆规格：顶部锚杆ø20×2000mm，为左旋无纵筋金属锚杆,面侧帮部为左旋无纵筋阻尼树脂螺纹锚杆，ø20×1800mm，面外侧锚杆为ø20×1800mm金属锚杆。

锚索规格：ø15.2×6000mm，间距为4000mm。
