法兰、垫片及紧固件选用标准

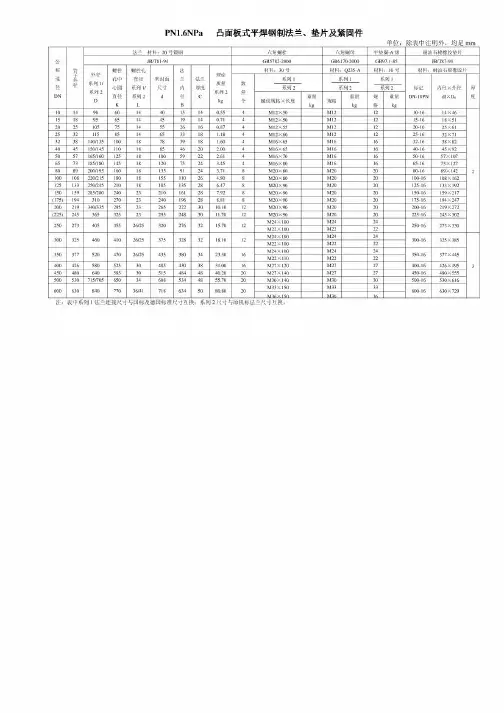

HG/T20592-2009(钢制管法兰、垫片、紧固件)⑴、法兰公称压力等级采用PN.2.5,6,10,16,25,40,63,100,160。

⑵、钢制管法兰用材料：增加类别号，P19。

⑶、PL法兰增加了PN40等级，增加了钢制孔板法兰（规范性附录），钢制夹套法兰（资料性附录）。

⑷、把原HG20608-1997归入到HG/T20606-2009,钢制管法兰用非金属平垫片，并在HG/T20606-2009中增加了好多品种。

⑸、HG/T20610-2009钢制管法兰用缠绕式垫片，金属材料和填充材料都比老标准有所增加，老标准称外环，新标准称对中环。

⑹、紧固件使用限制，新、旧标准有所区别：老标准新标准00000000000000商品级六角螺栓，使用条件应符合商品级六角螺栓及Ⅰ型螺母使用条件应符合000000000000①、PN＜1.6MPa；①、公称压力等级小于或等于PN16；00000000000000②、非剧烈循环场合；②、非有毒，非可燃介质及非剧烈循环场合；0000000000000③、配非金属软垫片；③、配非金属平垫片。

0000000000000④、介质为非易燃、易爆及毒性危害程度较大0000000000000的场合。

00000000000000商品级双头螺柱及螺母使用条件应符合以下要求商品级双头螺柱及Ⅰ型螺母使用条件应符合以000 00000000000①、PN≤4.0MPa；下要求00000000000000②、非剧烈循环场合；①、公称压力等级小于或等于PN40；0000000000000②、非有毒，非易燃介质及非剧烈循环场合；00除上述以外应选用专用级螺柱（双头螺柱或全螺除上述以外应选用专用级全螺纹螺柱和Ⅱ型螺母纹螺柱）和专用级螺母。

缠绕垫、金属包覆垫、齿形组合垫、金属环垫等半金属或全金属垫片应使用35CrMoA等高强度螺柱（双头螺柱或全螺纹螺柱）紧固件六角头螺栓等长双头螺柱全螺纹螺柱螺栓/螺柱与螺母匹配紧固件材料平垫圈GB/T 97.2※管法兰：板式平焊法兰，螺纹法兰，对焊环松套法兰，平焊环松套法兰不应使用与剧烈循环工况，在剧烈循环工况下应选用带颈对焊法兰或整体法兰。

钢制管法兰、垫片及紧固件选用规定2008-01-15发布2008-02-01实施胜利工程设计咨询公司总图规划所发布前言根据胜利油田胜利工程设计咨询有限责任公司 2007 年技术基础工作计划的要求，由总图规划设计所编制完成了《钢制管法兰、垫片及紧固件选用规定》。

本规定共分9章和5个附录。

主要内容有：总则、术语、基本规定、法兰的选用、密封面的选用、垫片的选用、紧固件的选用、法兰、垫片与紧固件的选配、法兰、垫片及紧固件参数的描述等。

本规定由总图规划设计所专业技术委员会提出。

本规定由总图规划设计所专业技术委员会起草。

本规定起草人：刘庆砚本规定由总图规划设计所专业技术委员会负责解释。

本规定首次发布时间：2008年01月。

目次1 总则 (1)2 术语 (2)3 基本规定 (4)4 法兰的选用 (5)4.1 一般规定 (5)4.2 法兰类型的选用 (6)4.3 法兰公称通径的选用 (7)4.4 法兰公称压力的选用 (7)4.5 法兰材料的选用 (8)4.6 法兰最高无冲击工作压力的选用 (8)4.7 法兰盖允许开孔直径的选用 (11)5 密封面的选用 (12)5.1 一般规定 (12)5.2 密封面的选用 (12)6 垫片的选用 (16)6.1 一般规定 (16)6.2 垫片的选用 (16)6.3 垫片适用条件的选配 (21)7 紧固件的选用 (22)7.1 一般规定 (22)7.2 紧固件的选用 (23)8 法兰、垫片、紧固件的选配 (25)8.1 一般规定 (25)8.2 法兰、垫片、紧固件的选配 (27)9 法兰、垫片及紧固件参数的描述 (30)9.1 一般规定 (30)9.2 法兰的描述 (30)9.3 垫片及紧固件参数的描述 (31)附录A 可与欧洲体系法兰配合使用的国内管法兰标准 (32)附录B 国内部分标准中的密封面名称对照 (33)附录C 设备表中法兰、垫片及紧固件参数的描述举例 (34)附录D 材料表中法兰、垫片及紧固件参数的描述举例 (35)附录E 施工图说明书中法兰、垫片及紧固件参数的描述举例 (36)本规定用词说明 (39)1 总则1.0.1 为了规范油气集输及输油管道工程设计中法兰及紧固件的选用标准，保证设计质量，提高设计水平，统一法兰及紧固件的描述方法，制定本规定。

钢制管法兰、垫片及紧固件选用规定2008-01-15发布2008-02-01实施胜利工程设计咨询公司总图规划所发布前言根据胜利油田胜利工程设计咨询有限责任公司 2007 年技术基础工作计划的要求，由总图规划设计所编制完成了《钢制管法兰、垫片及紧固件选用规定》。

本规定共分9章和5个附录。

主要内容有：总则、术语、基本规定、法兰的选用、密封面的选用、垫片的选用、紧固件的选用、法兰、垫片与紧固件的选配、法兰、垫片及紧固件参数的描述等。

本规定由总图规划设计所专业技术委员会提出。

本规定由总图规划设计所专业技术委员会起草。

本规定起草人：刘庆砚本规定由总图规划设计所专业技术委员会负责解释。

本规定首次发布时间：2008年01月。

目次1 总则 (1)2 术语 (2)3 基本规定 (4)4 法兰的选用 (5)4.1 一般规定 (5)4.2 法兰类型的选用 (6)4.3 法兰公称通径的选用 (7)4.4 法兰公称压力的选用 (7)4.5 法兰材料的选用 (8)4.6 法兰最高无冲击工作压力的选用 (8)4.7 法兰盖允许开孔直径的选用 (11)5 密封面的选用 (12)5.1 一般规定 (12)5.2 密封面的选用 (12)6 垫片的选用 (16)6.1 一般规定 (16)6.2 垫片的选用 (16)6.3 垫片适用条件的选配 (21)7 紧固件的选用 (22)7.1 一般规定 (22)7.2 紧固件的选用 (23)8 法兰、垫片、紧固件的选配 (25)8.1 一般规定 (25)8.2 法兰、垫片、紧固件的选配 (27)9 法兰、垫片及紧固件参数的描述 (30)9.1 一般规定 (30)9.2 法兰的描述 (30)9.3 垫片及紧固件参数的描述 (31)附录A 可与欧洲体系法兰配合使用的国内管法兰标准 (32)附录B 国内部分标准中的密封面名称对照 (33)附录C 设备表中法兰、垫片及紧固件参数的描述举例 (34)附录D 材料表中法兰、垫片及紧固件参数的描述举例 (35)附录E 施工图说明书中法兰、垫片及紧固件参数的描述举例 (36)本规定用词说明 (39)1 总则1.0.1 为了规范油气集输及输油管道工程设计中法兰及紧固件的选用标准，保证设计质量，提高设计水平，统一法兰及紧固件的描述方法，制定本规定。

《钢制法兰、垫片、紧固件》标准摘要：一、钢制法兰标准概述二、法兰垫片类型及选用1.非金属平垫片2.金属垫片3.金属包石墨垫片4.缠绕式垫片三、紧固件标准及选用四、综合考虑因素正文：一、钢制法兰标准概述钢制法兰、垫片、紧固件是构成法兰接头的主要零件，其选配合理对于接头的密封性能至关重要。

钢制法兰标准，如HG/T 20592-2009、HG/T 20615-2009、HG/T 20623-2009等，规定了钢制管法兰的压力等级、尺寸、形状等技术要求，为选用提供了依据。

二、法兰垫片类型及选用1.非金属平垫片：适用于一般介质管道的法兰密封，如含油污水、给水、排水、热水、蒸汽、冷凝水、压缩空气等公用工程管道。

2.金属垫片：包括八角形和椭圆形垫、齿形式、透镜垫等，适用于不同类型的法兰密封面。

金属垫片有纯铁、极软钢、不锈钢、铝等多种材料，具有较高的密封性能和耐温性能。

3.金属包石墨垫片：由薄金属包覆环形石棉垫片而成，适用于较高温度和压力的阀门。

4.缠绕式垫片：由波形金属带和密封材料带混合缠绕而成，有钢带-石棉、钢带-聚四氟乙烯、钢带-柔性石墨等多种，适用于不同类型的法兰密封面。

三、紧固件标准及选用紧固件标准，如IFI第七版，包含了各种紧固件的尺寸、材料、机械性能等要求。

在选用紧固件时，应综合考虑法兰的压力等级、要求的预紧比压、垫片以及螺栓强度等级等因素。

四、综合考虑因素在选用钢制法兰、垫片、紧固件时，需要综合考虑各种因素，如压力等级、温度、介质、法兰类型等，以确保接头的密封性能和使用寿命。

同时，了解并掌握相关标准，如HG/T 20592-2009、HG/T 20615-2009、HG/T 20623-2009等，对于正确选用和施工具有重要意义。

总结：钢制法兰、垫片、紧固件的选用应根据具体工况和标准要求，综合考虑各种因素，以确保接头的密封性能和使用寿命。
