下载文档原格式
稀土元素的发色特性及其在陶瓷色釉料中的应用苑金生【摘要】主要介绍了稀土元素的特殊原子结构,发色特性以及其在陶瓷色釉料中作为发色剂、助色剂、稳色剂、变色剂和发光剂的应用.【期刊名称】《陶瓷》【年(卷),期】2010(000)004【总页数】3页(P34-36)【关键词】稀土;发色;陶瓷;色釉;应用【作者】苑金生【作者单位】河北省保定市建材工业局,河北,保定,071000【正文语种】中文稀土元素又称稀土金属,是稀有元素中的一类。
稀土元素包括钪、钇和镧系元素,共有钪、钇、镧、铈、镨、钕、钜、钐、铕、钆、铽、镝、钬、铒、铥、镱、镥 17 种元素。
稀土元素的化学活性很强,能生成极为稳定的氧化物、卤化物、硫化物等;在较低的温度下又能与氢、氮、磷、碳及其他元素作用生成各种化合物。
稀土元素的氧化物是呈各种颜色的粉状物质,经高温煅烧,不溶于水,难溶于酸,是优良的陶瓷色釉用原料。
稀土元素的电子层结构特殊,随着原子核电荷的增多即原子序数增加,其外层的O层、P层电子层结构几乎无变化,因为增加的电子都填充到尚未填满的较内的次亚层(即4f层)的轨道中。
由于外层电子的屏蔽作用,使稀土元素的离子或溶解于氧化物中的稀土,都能显示各自的颜色。
另外,稀土元素的电子层多而复杂,电子受光激发后,参加跳跃的电子除有4f层外,还有O层、P层的许多电子。
所以,稀土元素的光谱线就多于过渡金属元素的光谱线,电子能级和谱线都要比其它元素多种多样。
它们可以吸收或发射从紫外光,可见光到红外光区域的各种波长的电磁辐射。
因此,稀土元素呈色多姿多彩,且颜色纯净,光透性强,有些元素还具有变色和发光效应,可作为陶瓷釉料中的变色和发光剂。
可见光的波长范围为760～400 nm,色谱按红、橙、黄、绿、青、蓝、紫等顺序分布。
白光是复色光,波长可以是连续的也可以是不连续的,由两种或多种单色光按一定的比例混合组成白光,组成白光的两种单色光称为互补光。
例如,KM nO4溶液对可见光中波长为525 nm的绿光有很强的吸收效果,对波长大于或小于525 nm的光波吸收逐渐减弱,直至不吸收,所以我们看见 KM nO4溶液的颜色为紫色,而紫色是绿色的互补色。

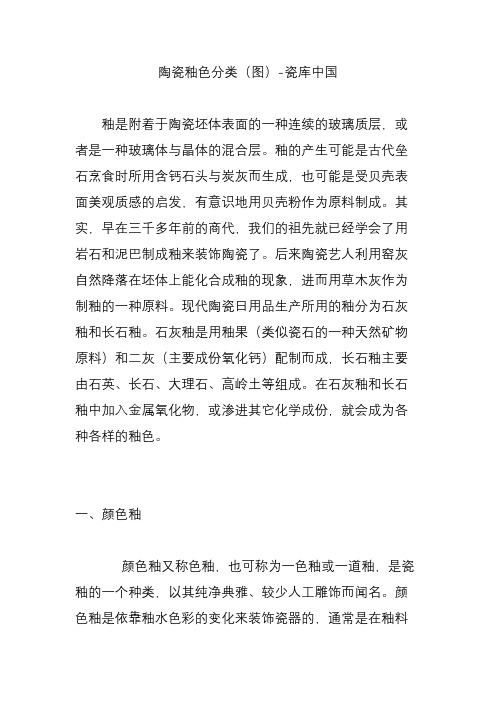

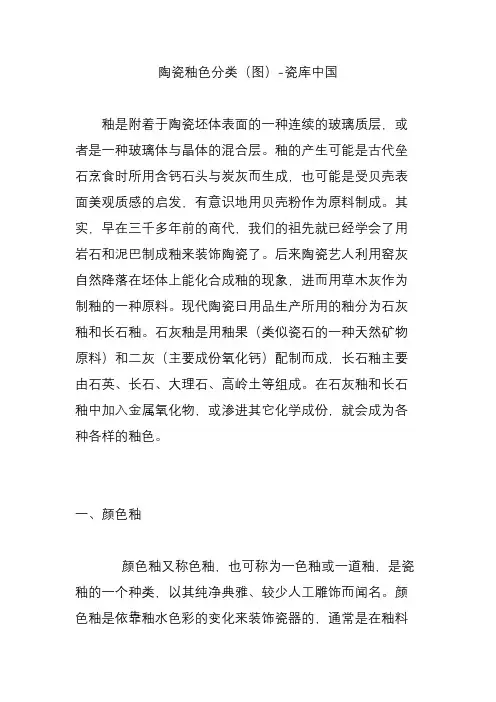

陶瓷釉色分类（图）-瓷库中国釉是附着于陶瓷坯体表面的一种连续的玻璃质层，或者是一种玻璃体与晶体的混合层。
釉的产生可能是古代垒石烹食时所用含钙石头与炭灰而生成，也可能是受贝壳表面美观质感的启发，有意识地用贝壳粉作为原料制成。
其实，早在三千多年前的商代，我们的祖先就已经学会了用岩石和泥巴制成釉来装饰陶瓷了。
后来陶瓷艺人利用窑灰自然降落在坯体上能化合成釉的现象，进而用草木灰作为制釉的一种原料。
现代陶瓷日用品生产所用的釉分为石灰釉和长石釉。
石灰釉是用釉果（类似瓷石的一种天然矿物原料）和二灰（主要成份氧化钙）配制而成，长石釉主要由石英、长石、大理石、高岭土等组成。
在石灰釉和长石釉中加入金属氧化物，或渗进其它化学成份，就会成为各种各样的釉色。
一、颜色釉颜色釉又称色釉，也可称为一色釉或一道釉，是瓷釉的一个种类，以其纯净典雅、较少人工雕饰而闻名。
颜色釉是依靠釉水色彩的变化来装饰瓷器的，通常是在釉料中调整各种微量元素的含量，加入铁、铜、锰、钴等氧化金属，然后再加以适当的烧成条件，就能达到改变釉色的目的，釉面就会呈现青、褐、红、蓝等各种色泽。
釉里含有一定的铁，烧成后就呈青色；含一定的铜，烧成后就呈红色或绿色。
另外，釉色还可以分成单色釉、结晶釉、花色釉、纹片釉。
明嘉靖颜色釉鲤鱼闹莲大碗二、青釉青釉是以铁为着色剂，以氧化钙为主要助溶剂的高温釉，是中国瓷器最早出现的颜色釉。
所谓“青釉”，颜色并不是纯粹的青，而是具有黄、绿、青等几种颜色，但多少总能泛出一点青绿色。
同时，古人往往将青、绿、蓝三种颜色，一律统称为“青色”，例如：许之衡的《饮流斋说瓷》称：“占瓷尚青，凡绿也、蓝也，皆以青括之。
”刘子芬在《竹园陶说》中也说：“青色一种，常与蓝色相混。
雨过天晴，钧窑、元窑之青，皆近蓝色。
……惟千峰翠色、梅子青、豆青乃为纯青耳。
天色本蓝，有时为青。
”宋代青釉鬲式炉三、梅子青釉梅子青釉是龙泉青瓷的一种釉色，创烧于南宋时期。
其釉色浓翠莹润，恰似青梅色泽，故名梅子青。

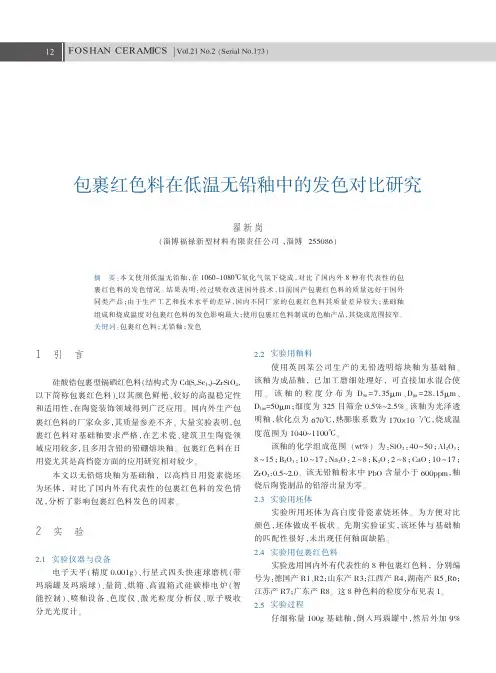

Vol.21No.2（Serial No.173）FOSHAN CERAMICS1引言硅酸锆包裹型镉硒红色料（结构式为Cd(S x-Se1-x)-ZrSiO4，以下简称包裹红色料）,以其颜色鲜艳、较好的高温稳定性和适用性，在陶瓷装饰领域得到广泛应用。
国内外生产包裹红色料的厂家众多，其质量参差不齐。
大量实验表明，包裹红色料对基础釉要求严格，在艺术瓷、建筑卫生陶瓷领域应用较多，且多用含铅的铅硼熔块釉。
包裹红色料在日用瓷尤其是高档瓷方面的应用研究相对较少。
本文以无铅熔块釉为基础釉，以高档日用瓷素烧坯为坯体，对比了国内外有代表性的包裹红色料的发色情况，分析了影响包裹红色料发色的因素。
2实验2.1实验仪器与设备电子天平（精度0.001g）、行星式四头快速球磨机（带玛瑙罐及玛瑙球）、量筒、烘箱、高温箱式硅碳棒电炉（智能控制）、喷釉设备、色度仪、激光粒度分析仪、原子吸收分光光度计。
2.2实验用釉料使用英国某公司生产的无铅透明熔块釉为基础釉。
该釉为成品釉，已加工磨细处理好，可直接加水混合使用。
该釉的粒度分布为D50=7.35μm、D90=28.15μm、D100=50μm；细度为325目筛余0.5%~2.5%。
该釉为光泽透明釉，软化点为670℃，热膨胀系数为170×10–7/℃，烧成温度范围为1040~1100℃。
该釉的化学组成范围（wt%）为：SiO2：40~50；Al2O3：8~15；B2O3：10~17；Na2O：2~8；K2O：2~8；CaO：10~17；ZrO2：0.5~2.0。
该无铅釉粉末中PbO含量小于600ppm，釉烧后陶瓷制品的铅溶出量为零。
2.3实验用坯体实验所用坯体为高白度骨瓷素烧坯体。
为方便对比颜色，坯体做成平板状。
先期实验证实，该坯体与基础釉的匹配性很好，未出现任何釉面缺陷。
2.4实验用包裹红色料实验选用国内外有代表性的8种包裹红色料，分别编号为：德国产R1、R2；山东产R3；江西产R4，湖南产R5、R6；江苏产R7；广东产R8。

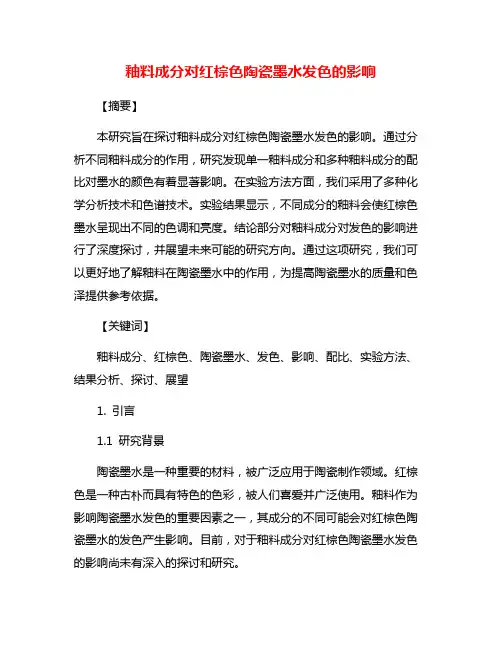

釉料成分对红棕色陶瓷墨水发色的影响【摘要】本研究旨在探讨釉料成分对红棕色陶瓷墨水发色的影响。
通过分析不同釉料成分的作用，研究发现单一釉料成分和多种釉料成分的配比对墨水的颜色有着显著影响。
在实验方法方面，我们采用了多种化学分析技术和色谱技术。
实验结果显示，不同成分的釉料会使红棕色墨水呈现出不同的色调和亮度。
结论部分对釉料成分对发色的影响进行了深度探讨，并展望未来可能的研究方向。
通过这项研究，我们可以更好地了解釉料在陶瓷墨水中的作用，为提高陶瓷墨水的质量和色泽提供参考依据。
【关键词】釉料成分、红棕色、陶瓷墨水、发色、影响、配比、实验方法、结果分析、探讨、展望1. 引言1.1 研究背景陶瓷墨水是一种重要的材料，被广泛应用于陶瓷制作领域。
红棕色是一种古朴而具有特色的色彩，被人们喜爱并广泛使用。
釉料作为影响陶瓷墨水发色的重要因素之一，其成分的不同可能会对红棕色陶瓷墨水的发色产生影响。
目前，对于釉料成分对红棕色陶瓷墨水发色的影响尚未有深入的探讨和研究。
随着陶瓷工艺的不断发展和创新，人们对于陶瓷墨水的要求也越来越高。
深入研究釉料成分对红棕色陶瓷墨水发色的影响具有重要的理论和实践意义。
通过对釉料成分进行细致的分析和研究，可以为陶瓷制作提供更精准的色彩控制和优化方案，同时也有利于推动陶瓷工艺的进步和发展。
基于以上背景，本文旨在探讨釉料成分对红棕色陶瓷墨水的发色影响，以期为陶瓷行业的发展和优化提供有益的参考和启示。
1.2 研究目的研究目的是为了探究釉料成分对红棕色陶瓷墨水发色的影响机制，从而为陶瓷颜料的制备提供依据。
通过深入研究不同釉料成分对红棕色墨水的发色效果，并分析单一釉料成分和多种釉料成分的配比对发色效果的影响，可以为陶瓷艺术家和制造商提供更丰富的选择。
通过实验方法的设计和结果分析，可以揭示釉料成分在墨水发色过程中的具体作用机制，为后续的陶瓷材料研究提供参考。
希望通过这次研究，可以深入探讨釉料成分对红棕色陶瓷墨水发色的影响，为相关领域的学术研究和应用开发提供新的思路和方法。
