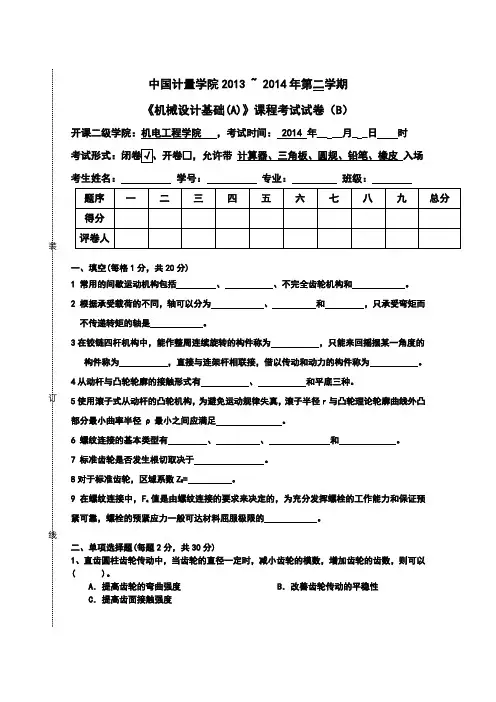

《机械设计基础(A)》课程考试试卷（B）开课二级学院：机电工程学院，考试时间： 2014 年__ __月_ _日时考生姓名：学号：专业：班级：一、填空(每格1分，共20分)1 常用的间歇运动机构包括、、不完全齿轮机构和。
2 根据承受载荷的不同，轴可以分为、和，只承受弯矩而不传递转矩的轴是。
3在铰链四杆机构中，能作整周连续旋转的构件称为，只能来回摇摆某一角度的构件称为，直接与连架杆相联接，借以传动和动力的构件称为。
4从动杆与凸轮轮廓的接触形式有、和平底三种。
5使用滚子式从动杆的凸轮机构，为避免运动规律失真，滚子半径r与凸轮理论轮廓曲线外凸部分最小曲率半径ρ最小之间应满足。
6 螺纹连接的基本类型有、、和。
7 标准齿轮是否发生根切取决于。
8对于标准齿轮，区域系数Z H= 。
9 在螺纹连接中，F a值是由螺纹连接的要求来决定的，为充分发挥螺栓的工作能力和保证预紧可靠，螺栓的预紧应力一般可达材料屈服极限的。
二、单项选择题(每题2分，共30分)1、直齿圆柱齿轮传动中，当齿轮的直径一定时，减小齿轮的模数，增加齿轮的齿数，则可以( )。
A．提高齿轮的弯曲强度 B．改善齿轮传动的平稳性C．提高齿面接触强度2、两只外圆柱斜齿轮正确啮合条件为( )。
A ．法面模数相等 、法面压力角相等，分度圆螺旋角相等，旋向相反B ．法面模数相等、法面压力角相等，分度圆螺旋角相等，旋向相同C ．法面模数相等、法面压力角相等3、受重载、冲击严重且要求尺寸小的齿轮材料应选( )。
A ．低碳合金钢渗碳淬火B ．优质钢调质C ．高碳钢整体淬火 4、蜗杆头数为1z ，模数为m ，分度圆直径为1d ，则蜗杆直径系数q ＝( )。
A ．m d 1 B ．11z d C ．m d /15、蜗杆传动的效率比齿轮传动( )。
A ．高B ．低C ．相同6、蜗杆常用的材料是( )。
A ．青铜B ．钢C ．铸铁7、在以下螺纹防松措施中，属于永久防松的有（ ）。
南京工业大学机械设计试题（A）卷（闭）2013--2014 学年第1 学期班级学号姓名题号一二三四总分得分一、填空，选择，是非题（15分）1, 计算紧螺栓联接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将当量应力σ，增加到原来拉应力的倍。
（a）1.1 (b) 1.3 (c) 1.5 (d) 0.32，按弯曲扭转合成计算轴的应力时引入α，目的是由于______________。
(a）轴上键槽削弱轴的强度( b）正应力与剪应力方向不同(c）合成正应力与剪应力时的折算系数(d）正应力与剪应力的循环特性有差异3，普通平键静联接在选定尺寸b×h后，主要是验算其______________。
(a) 挤压强度(b) 剪切强度(c) 弯曲强度(d) 耐磨性4，一对角接触球轴承或圆锥滚子轴承，能承受径向载荷和轴向载荷的联合载荷。
它们的基本额定动载荷C指的是______________。
（a）纯轴向载荷；（b）纯径向载荷；（c）径向和轴向的联合载荷；（d）使套圈间产生纯径向位移的载荷的径向分量5，若一滚动轴承的基本额定寿命为588000转，则该轴承所受的当量动载荷基本额定动载荷。
（a)等于（b)大于（c)小于6，在闭式蜗杆传动设计中，除了计算接触强度和弯曲强度外还计算______________。
7，一对能正确啮合的斜齿轮，其法面模数相等，端面模数也相等（）8，在承受横向载荷的普通紧螺栓组中，螺栓杆作用。
(a)受剪切应力 (b)受拉应力 (c)受扭转切应力和拉应力9，链传动中小链轮齿数宜适当多取些是为了______________。
（a）防止脱链（b）防止小链轮转速过高（c）提高传动平稳性（d）保证链轮强度10，一齿轮传动中，小齿轮选用45号钢调质，大齿轮选用45号钢正火。
两齿轮的齿面接触应力。
(a)相等(b)不等11，带传动中限制小带轮的直径d d1>d dmin是为了限制弯曲应力12，在所学各种齿轮传动中A, 两平行轴之间的传动用_______________齿轮传动。
---○---○------○---○---………… 评卷密封线 ……………… 密封线内不要答题, 密封线外不准填写考生信息, 违者考试成绩按0分处理 ……………… 评卷密封中南大学考试参考答案2 填空题(本题20分, 每小题2分)3 1两构件通过_____点_____或___线_______接触组成的运动副称为高副, 通过_____面接触_____组成的运动副称为低副。
4 曲柄摇杆机构的行程速比系数K 值越大, 机构的_急回____特性越显著。
5 凸轮机构中, 凸轮基圆半径愈___大_______, 压力角愈__小_______, 机构传动性能愈好。
6 软齿面闭式齿轮传动最易发生 疲劳接触点蚀 而失效,故常按____接触强度_进行设计, 然后验算轮齿的 弯曲强度 。
7 平面四杆机构有三种基本形式, 即: _曲柄摇杆_________机构, _____双曲柄_____机构和____双摇杆______。
8 链传动的___平均____速比是不变的, 而___瞬时_______速比是变化的。
9 等速运动凸轮在速度换接处从动件将产生___刚性_______冲击, 引起机构强烈的振动。
10 按轴的受载情况分, 同时传递转矩和承受弯矩的轴是___转轴_______, 只承受弯矩不传递转矩的轴是_心轴_________, 只传递转矩不承受弯矩或承受弯矩很小的轴是_____传动轴_____。
3.带传动是借助带和带轮间的（B）来传递动力和运动的。
4.. Ａ.啮合；Ｂ.磨擦；Ｃ.粘接。
5.图示铰链四杆机构是（B）。
... Ａ.曲柄摇杆机构；Ｂ.双曲柄机构；Ｃ.双摇杆机构。
4.一对渐开线直齿圆柱齿轮正确啮合的条件是（D）。
Ａ.两齿轮的模数和齿距分别相等. Ｂ.两齿轮的齿侧间隙为零；Ｃ.两齿轮的齿厚和齿槽宽分别相等；Ｄ.两齿轮的模数和压力角分别相等。
5.渐开线的形状取决于（B）直径。
. Ａ.节圆；Ｂ.基圆；Ｃ.分度圆；Ｄ.齿顶圆。

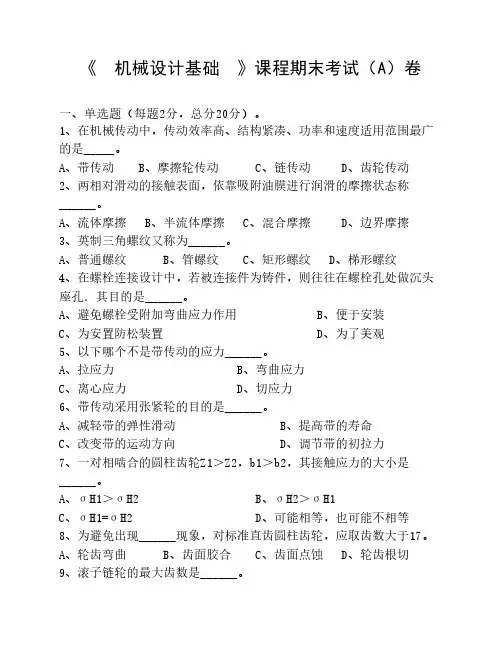

《 机械设计基础 》课程期末考试（A）卷一、单选题（每题2分，总分20分）。
1、在机械传动中，传动效率高、结构紧凑、功率和速度适用范围最广的是_____。
A、带传动B、摩擦轮传动C、链传动D、齿轮传动2、两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称______。
A、流体摩擦B、半流体摩擦C、混合摩擦D、边界摩擦3、英制三角螺纹又称为______。
A、普通螺纹B、管螺纹C、矩形螺纹D、梯形螺纹4、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是______。
A、避免螺栓受附加弯曲应力作用B、便于安装C、为安置防松装置D、为了美观5、以下哪个不是带传动的应力______。
A、拉应力B、弯曲应力C、离心应力D、切应力6、带传动采用张紧轮的目的是______。
A、减轻带的弹性滑动B、提高带的寿命C、改变带的运动方向D、调节带的初拉力7、一对相啮合的圆柱齿轮Z1＞Z2，b1＞b2，其接触应力的大小是______。
A、σH1＞σH2B、σH2＞σH1C、σH1=σH2D、可能相等，也可能不相等8、为避免出现______现象，对标准直齿圆柱齿轮，应取齿数大于17。
A、轮齿弯曲B、齿面胶合C、齿面点蚀D、轮齿根切9、滚子链轮的最大齿数是______。
A、17B、25C、90D、12010、为了使相啮合的一对齿轮其强度和寿命接近，通常______。
A、大齿轮的硬度大于小齿轮的硬度B、大齿轮的硬度小于小齿轮的硬度C、大、小齿轮的硬度相等D、不确定二、填空题（每空1分，总分25分）1.机械零件的设计准则为______ 、______ 、______和__________。
2.螺纹连接的基本类型为______连接， _______连接， ______连接，________连接。
3. 连接螺纹既满足ψ≤φv的自锁条件，还要加防松装置，防松方法按其工作原理可分为______ 防松、______防松和__________防松。
中国计量学院2013~~2014学年第2学期《 机械设计基础(A)》课程试卷（A ）第 1页共 3 页 中国计量学院2013~ 2014学年第 2 学期《 机械设计基础（A ） 》课程试卷（A ）参考答案及评分标准开课二级学院： 机电工程学院 ，学生班级： ，教师：张飞一、填空(共20分)1、强度、弹性、刚度、塑性、硬度、韧性。
2、体心立方晶格、面心立方晶格、密排六方晶格。
3、铁素体、渗碳体、0.77%。
4、屈服极限数值为235Mpa 的A 级沸腾钢。
5、淬火、高温回火。
6、螺栓连接、双头螺栓连接、螺钉连接、紧定螺钉连接。
二、单项选择题(每2分，共30分)1－5： A B A A B 6－10：A B A C A11－15：B B C A B三、简答和作图题1．（8分，每题2分）a ）907011040+<+，最短杆为机架，双曲柄机构；b ）1007012045+<+，最短杆的邻边为机架，曲柄摇杆机构；c ）706210060+>+，双摇杆机构；d ）907010050+<+，最短杆的对边为机架，双摇杆机构；2．（6分）蜗轮2如上图所示，蜗杆1的转向是顺时针方向。
中国计量学院2013~~2014学年第2学期《 机械设计基础(A)》课程试卷（A ）第 2页共 3 页 3．（每题5分，共10分）四．试求圆柱滚动轴承的寿命h L 。
已知该滚动轴承的基本额定动载荷为：N C r 28500=，工作转速为：min /200r n =，径向载荷为：N P 6800=。
（8分）参考答案及评分标准：（8分）=⎪⎭⎫ ⎝⎛=εP C n L h 60106h 7.989168002850020060103106=⎪⎭⎫ ⎝⎛⨯公式（4分）计算（4分）五、（8分）50208030121321313113⨯⨯-=-=-=--=='z z z z n n n n n n n n i H H H H H H （3分） rpm n n H 7.144.3504.31===（3分） 综合（2分）六、（10分）（1）小轮包角 021118057.3166d d aα-=-⨯= （2）带的几何长度 22121()2()288024d d L a d d mm aπ-≈+++=中国计量学院2013~~2014学年第2学期《 机械设计基础(A)》课程试卷（A ）第 3页共 3 页 （3）不考虑弹性滑动时大轮转速 12121501460548/min 400d n n r d ==⨯= （4）带的紧边拉力F 1和松动拉力F 2为 121,11k k k e F F F F e e ==-- 因带速 1111.5/601000d n v m s π==⨯所以有效拉力为1660.3()180********.38k P F N v e e π⨯⨯==== 由于 12750113151kk k e F F N e F F N e ==-==- （5）初拉力F 0 0121()2F F F =+ 带的离心力F c 使带与轮面的压力减小，传动能力降低，为补偿这种力应为201212211()()221(750315)0.3511.55792c F F F F F F qv N =++=++=⨯++⨯= （6）作用在轴上的压力F Q 101662sin 2579sin 115022Q F F N α==⨯=。

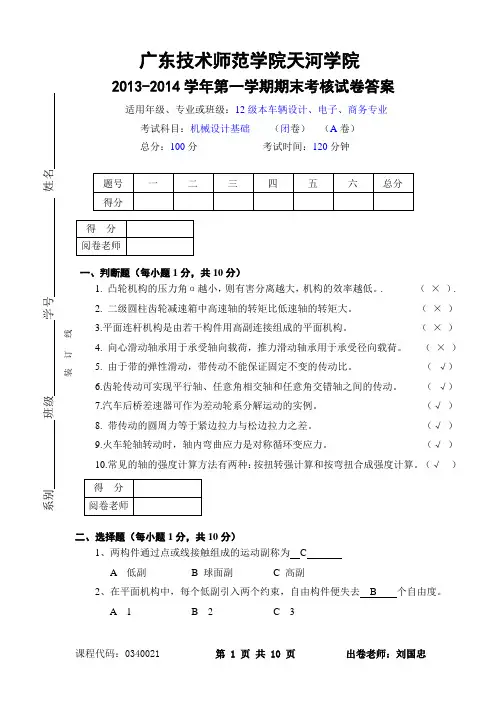

广东技术师范学院天河学院2013-2014学年第一学期期末考核试卷答案适用年级、专业或班级：12级本车辆设计、电子、商务专业 考试科目：机械设计基础 （闭卷） （A 卷） 总分：100分 考试时间：120分钟一、判断题（每小题1分，共10分）1. 凸轮机构的压力角α越小，则有害分离越大，机构的效率越低。
. （ × ）.2. 二级圆柱齿轮减速箱中高速轴的转矩比低速轴的转矩大。
（ × ）3.平面连杆机构是由若干构件用高副连接组成的平面机构。
（ × ）4. 向心滑动轴承用于承受轴向载荷，推力滑动轴承用于承受径向载荷。
（ × ）5. 由于带的弹性滑动，带传动不能保证固定不变的传动比。
（ √）6.齿轮传动可实现平行轴、任意角相交轴和任意角交错轴之间的传动。
（ √）7.汽车后桥差速器可作为差动轮系分解运动的实例。
（√ ）8. 带传动的圆周力等于紧边拉力与松边拉力之差。
（√ ）9.火车轮轴转动时，轴内弯曲应力是对称循环变应力。
（√ ）10.常见的轴的强度计算方法有两种：按扭转强计算和按弯扭合成强度计算。
（√ ） 二、选择题（每小题1分，共10分）1、两构件通过点或线接触组成的运动副称为 CA 低副B 球面副C 高副2、在平面机构中，每个低副引入两个约束，自由构件便失去 B 个自由度。
A 1 B 2 C 3系别 班级 学号 姓名-------------------------------------------------------------------------------------------装 订 线-----------------------------------------------------------------------------------------3、与机架组成整转副的连架杆称为 A 。
A曲柄 B 摇杆 C 连杆4、标准直齿圆柱齿轮用范成法加工时，不发生根切的最少齿数（当α＝20º时，h*=1）为 B 个。

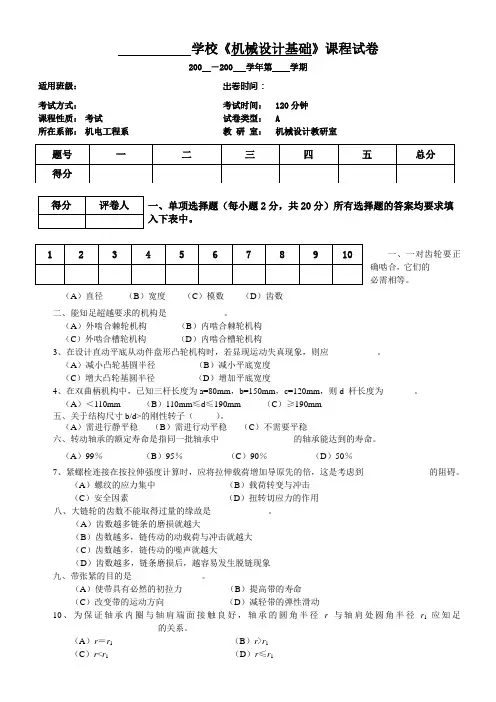

学校《机械设计基础》课程试卷200 －200 学年第 学期适用班级：出卷时间：考试方式：考试时间： 120分钟 课程性质： 考试试卷类型： A所在系部： 机电工程系教 研 室： 机械设计教研室一、单项选择题（每小题2分，共20分）所有选择题的答案均要求填入下表中。
一、一对齿轮要正确啮合，它们的_______必需相等。
（A ）直径 （B ）宽度 （C ）模数 （D ）齿数二、能知足超越要求的机构是_____________。
（A ）外啮合棘轮机构 （B ）内啮合棘轮机构 （C ）外啮合槽轮机构 （D ）内啮合槽轮机构3、在设计直动平底从动件盘形凸轮机构时，若显现运动失真现象，则应___________。
（A ）减小凸轮基圆半径 （B ）减小平底宽度 （C ）增大凸轮基圆半径 （D ）增加平底宽度4、在双曲柄机构中，已知三杆长度为a=80mm ，b=150mm ，c=120mm ，则d 杆长度为_______。
（A ）＜110mm （B ）110mm ≤d ≤190mm （C ）≥190mm 五、关于结构尺寸b/d>的刚性转子（ ）。
（A ）需进行静平稳 （B ）需进行动平稳 （C ）不需要平稳六、转动轴承的额定寿命是指同一批轴承中_________________的轴承能达到的寿命。
（A ）99％ （B ）95％ （C ）90％ （D ）50％7、紧螺栓连接在按拉伸强度计算时，应将拉伸载荷增加导原先的倍，这是考虑到_______________的阻碍。
（A ）螺纹的应力集中 （B ）载荷转变与冲击 （C ）安全因素 （D ）扭转切应力的作用八、大链轮的齿数不能取得过量的缘故是_____________。
（A ）齿数越多链条的磨损就越大（B ）齿数越多，链传动的动载荷与冲击就越大 （C ）齿数越多，链传动的噪声就越大（D ）齿数越多，链条磨损后，越容易发生脱链现象 九、带张紧的目的是________________。

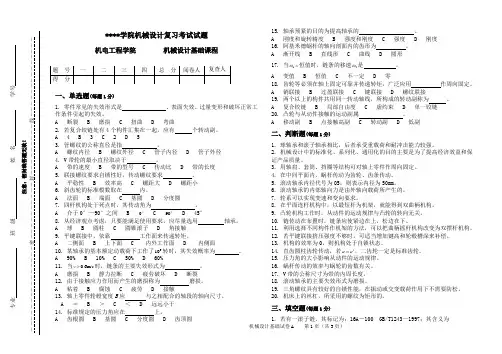

机械设计基础试卷A 第1页（共3页）****学院机械设计复习考试试题 机电工程学院 机械设计基础课程一、单选题(每题1分) 1. 零件常见的失效形式是 、表面失效、过量变形和破坏正常工作条件引起的失效。
A 断裂 B 磨损 C 扭曲 D 弯曲 2. 若复合铰链处有4个构件汇集在一起，应有 个转动副。
A 4 B 3 C 2 D 5 3. 管螺纹的公称直径是指 。
A 螺纹内径 B 螺纹外径 C 管子内径 D 管子外径 4. V 带轮的最小直径取决于 。
A 带的速度 B 带的型号 C 传动比 D 带的长度 5. 联接螺纹要求自锁性好，传动螺纹要求 。
A 平稳性 B 效率高 C 螺距大 D 螺距小 6. 斜齿轮的标准模数取在 内。
A 法面 B 端面 C 基圆 D 分度圆 7. 四杆机构处于死点时，其传动角为 。
A 介于0°—90°之间 B 0° C 90° D 45° 8. 从经济观点考虑，只要能满足使用要求，应尽量选用 轴承。
A 球 B 圆柱 C 圆锥滚子 D 角接触 9. 平键联接中，依靠 工作面来传递转矩。
A 二侧面 B 上下面 C 内外工作面 D 内侧面 10. 某轴承的基本额定动载荷下工作了610转时，其失效概率为 。
A 90% B 10% C 50% D 60% 11. 当0.6m /s v >时，链条的主要失效形式为 。
A 磨损 B 静力拉断 C 疲劳破坏 D 断裂 12. 由于接触应力作用而产生的磨损称为 磨损。
A 粘着 B 腐蚀 C 疲劳 D 接触 13. 轴上零件轮毂宽度B 应 与之相配合的轴段的轴向尺寸。
A ＝ B ＞ C ＜ D 远远小于 14. 标准规定的压力角应在 上。
A 齿根圆 B 基圆 C 分度圆 D 齿顶圆 15. 轴承预紧的目的为提高轴承的 。
A 刚度和旋转精度 B 强度和刚度 C 强度 D 刚度 16. 阿基米德蜗杆的轴向剖面内的齿形为 。
