非电量

非电量保护

保护原理

对于数字式保护装置，非电量保护通常也称开入量保护，或开关量保护。该类保护主要有：各类变压器瓦斯保护、压力保护、温度保护、冷却器全停保护，以及发电机断水、热工等。

非电量保护构成原理分两种，一是直接驱动开关量直跳继电器出口，简称直跳非电量保护，如重瓦斯、压力释放等；另一种是由保护CPU判别非电量接点的状态，再经其它判据判别或软件延时后由保护CPU出口继电器出口，简称软件跳非电量保护，如冷却器全停、断水、热工等。

直跳非电量保护逻辑框图见图一。非电量K1驱动中间转换继电器ZK1，ZK1的一付接点（ZK1-A）接启动开关量保护直跳继电器，按动作要求去出口；ZK1的另一付接点（ZK1-B）由保护CPU读入，由保护CPU进行事件记录、信号出口及通讯上传等。

ZK1K1220V+220V-启动开关量保护直跳继电器ZK1-A保护CPU读入信号ZK1-B

图一 直跳非电量保护逻辑框图

软件跳非电量保护逻辑框图见图二。非电量K1驱动中间转换继电器ZK1，ZK1的接点（ZK1-A）即被保护CPU读入，按配置要求，可由保护CPU延时出口，或结合其它判据后延时出口，或只发信。

ZK1K1220V+220V-出口ZK1-A保护CPU读入信号t

图二 软件跳非电量保护逻辑框图 发电机断水保护

一、一般信息

1.1接线信息

以发电机断水为例,保护引入外接空接点

接点名称 首端 末端

发电机断水接点

1.2出口信号定义

发电机断水

1.3出口跳闸方式

发电机断水

1.4 保护出口压板定义

发电机断水

注：对应的保护压板插入，保护动作时发信并出口跳闸；对应的保护压板拔掉，保护动作时只发信，不出口跳闸。

1.5定值整定

定值名称 定值符号 定值 单位

延时t1 t1 S

1.6投入保护

开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。（注：该保护投入时其运行指示灯是亮的。）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。

柱中性层上的应变,间接获取轧制力信息。为克服系

统零点漂移对测量精度的影响,用数字电位器结合微

处理组成智能零点校准电路,智能识别零点漂移信号,

并控制数字电位器进行实时零点校准,从而使系统的

测量精度达到了1%FS的实用要求。参3

0609808

基于光纤光栅的组合结构界面脱空变形检测刊,中/

孙曼//传感器技术.2005,24(12).7779(E)

0609809

嵌入DeviceNet总线接口的智能差压传感器系统刊,

中/郑磊//传感器技术.2005,24(12).7476,78

(E)

0609810

光纤压力传感器刊,中/赵中华//传感器技术.

2005,24(12).4951,54(E)

0609811

基于RBFNN的铂电阻温度传感器非线性补偿刊,

中/俞阿龙//传感器技术.2005,24(12).4345

(E)

0609812

CMOS电容式湿度传感器的测量电路分析与仿真刊,

中/王阳//传感器技术.2005,24(12).4042(E)

0609813

纳米SnO2传感器制备新工艺研究刊,中/万艳芬//

传感器技术.2005,24(12).2931,34(E)

0609814

双波长光谱法光纤甲烷传感器性能的研究刊,中/丰

明坤//传感器技术.2005,24(12).1618(E)

0609815

基于数据融合的压力传感器静态特性研究刊,中/熊

楠//传感器技术.2005,24(12).1315(E)

通常传感器的输出值不仅决定于目标参量,还会

受到非目标参量的影响。为此,采用BP神经网络技

术对其进行数据融合处理,以消除非目标参量对传感

器输出值的影响。试验结果表明:该方法很好地抑制

了传感器的交叉灵敏度,提高了其测量准确度。参5

0609816

长周期光纤光栅化学传感器研究进展刊,中/徐艳平

//传感器技术.2005,24(12).56,9(E)

阐述了长周期光纤光栅(LPFG)化学传感器的结

构与传感机理,介绍了LPFG化学传感器在化学溶液

浓度测量方面的应用;讨论了光纤光栅化学传感器的

–1– 附件1

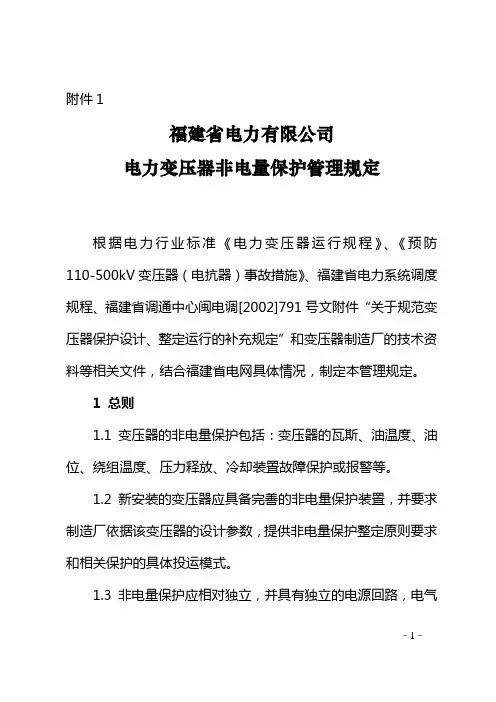

福建省电力有限公司

电力变压器非电量保护管理规定

根据电力行业标准《电力变压器运行规程》、《预防110-500kV变压器（电抗器）事故措施》、福建省电力系统调度规程、福建省调通中心闽电调[2002]791号文附件“关于规范变压器保护设计、整定运行的补充规定”和变压器制造厂的技术资料等相关文件，结合福建省电网具体情况，制定本管理规定。

1 总则

1.1 变压器的非电量保护包括：变压器的瓦斯、油温度、油位、绕组温度、压力释放、冷却装臵故障保护或报警等。

1.2 新安装的变压器应具备完善的非电量保护装臵，并要求制造厂依据该变压器的设计参数，提供非电量保护整定原则要求和相关保护的具体投运模式。

1.3 非电量保护应相对独立，并具有独立的电源回路，电气量停役时不影响非电量保护的运行。

1.4 变压器检修时，非电量保护必须同时退出运行。

1.5 对不满足本规定要求的变压器，应结合停电检修进行完善。 –2– 1.6 本规定适用于110kV及以上变压器,电抗器可参照执行。

2 管理

2.1 各单位应明确变压器非电量保护装臵运行维护管理部门（或人员），避免出现管理死区。

2.2 非电量保护的定值管理：

2.2.1变压器非电量保护的定值应作为继电保护整定值的一部分，定值的下达按照继电保护定值管理的有关规定执行。

2.2.2 基建部门应将变压器出厂资料（含非电量保护）和保护图纸，及时提供给变压器专责人所在部门。

2.2.3 变压器专责人根据相关资料，负责提供非电量保护具体整定值。

2.2.4 变压器专责人应每3-5年根据每台变压器的过载、绝缘老化、油中气体分析以及变压器的运行时间等情况，按其健康状况对每台变压器非电量保护的整定值提出修订意见，并督促整改到位。

2.3 非电量保护装臵的校验：

2.3.1 非电量保护装臵应由有资质的单位（或班组）定期进行校验，并出具检验报告，严禁不合格或未经校验的装臵安装在变压器上运行。

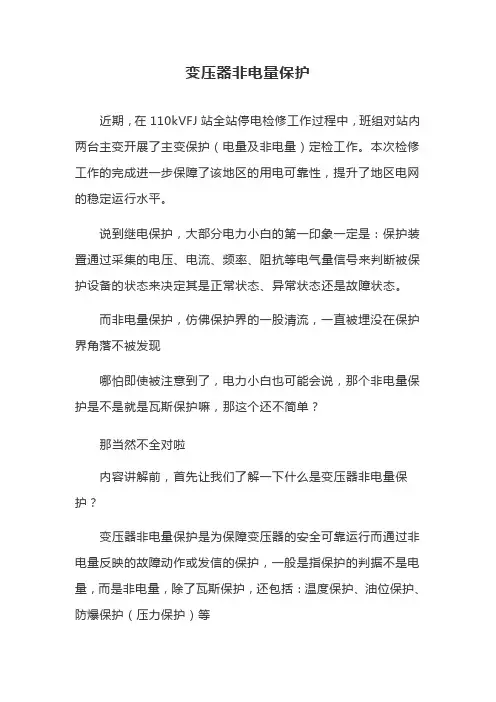

变压器非电量保护

近期，在110kVFJ站全站停电检修工作过程中，班组对站内两台主变开展了主变保护（电量及非电量）定检工作。本次检修工作的完成进一步保障了该地区的用电可靠性，提升了地区电网的稳定运行水平。

说到继电保护，大部分电力小白的第一印象一定是：保护装置通过采集的电压、电流、频率、阻抗等电气量信号来判断被保护设备的状态来决定其是正常状态、异常状态还是故障状态。

而非电量保护，仿佛保护界的一股清流，一直被埋没在保护界角落不被发现

哪怕即使被注意到了，电力小白也可能会说，那个非电量保护是不是就是瓦斯保护嘛，那这个还不简单？

那当然不全对啦

内容讲解前，首先让我们了解一下什么是变压器非电量保护？

变压器非电量保护是为保障变压器的安全可靠运行而通过非电量反映的故障动作或发信的保护，一般是指保护的判据不是电量，而是非电量，除了瓦斯保护，还包括：温度保护、油位保护、防爆保护（压力保护）等 首先，让我们来了解变压器非电量保护之------瓦斯保护

有同学会问了：

变压器的主保护不是差动保护嘛

瓦斯保护怎么成主保护了？它凭什么成为主保护？它配吗

这是因为变压器的电量保护（差动保护、电流速断保护、零序保护等）对变压器内部故障是不灵敏的。

这主要是内部故障一般是从匝间短路开始的，短路匝内部的故障电流虽然很大，但反映到线电流却不大，只有当故障发展到多匝短路或对地短路时保护装置才能切除电源，这时的故障的严重性已经扩大。因此电量保护不能作为变压器内部故障的主保护。

而瓦斯保护又是如何灵敏判别变压器内部故障而成为变压器主保护的呢？

欲知其义，必识其器！

安装在变压器上面那个圆圆的貌似枕头的就是我们的变压器油枕

油枕是用于变压器的一种储油装置，当变压器油的体积随着油温的变化而膨胀或缩小时，油枕起到储油和补油作用，能保证邮箱内充满油。油枕的装备，使得变压器与空气的接触面大大减少，并且从空气中吸收的水分、灰尘和氧化后的油垢都沉淀在油枕的底部的沉积器中，从而大大减缓了变压器油的劣化速度。
