技术培训讲义SIP介绍

Corporation standardization office #QS8QHH-HHGX8Q8-GNHHJ8

中国网通宽带电话工程技术培训教材系列

技术培训讲义

SIP介绍

目录

1．SIP协议背景

1.1 SIP在未来网络中的方向

未来的信息网是一个统一的基于IP的网络平台，在不同的用户终端上为用户提供丰富的综合性新业务

未来的电信市场毫无疑问将是一个充斥着多运营商（业务供应商）以及多种业务的市场。

随着电信市场向多元化发展的速度愈来愈快，市场竞争也愈加残酷，用户的要求也愈来愈多，原有的一些电信业务为运营商所带来的利润值正在逐渐减少，而传统运营商（有线网络）及新兴的运营商都花了大量资金来拓展IP网络，如何从这些已有的有线网络和新兴IP网络中获取利润正成为运营商压在心头的一个严峻问题。

在平等竞争的市场环境中，锁定用户的价格因素不再是一个关键因素，所能提供的丰富和便捷的的业务服务将愈加重要，在这样一个市场驱动因素下，要求运营商（业务供应商）必须高效地为市场推出新的增值的综合业务。

要在不同种类的终端上提供种类繁多且统一的增值业务就要求将原来相互独立的不同的网络进行融合，最终是将数据网络、语音网络进行融合，将固定网络和移动通讯网络进行融合。

将原来相互独立的系统演变到一个统一的基于IP的核心网上来，可以使开发和运营的成本大大降低。例如，可以将有线网络上的新一代VoIP业务方便地移植到移动电话上来。电信运营商(业务供应商)采用统一的IP核心网不仅可以降低成本、提高竞争能力，还可以快速进入无线移动通信等新领域。

需要一个公共的协议来进行多设备供应商之间、多协议之间的翻译和互通

要将电话技术和数据、多媒体信息技术进行融合来为用户提供综合性新业务，网络设备供应商必须寻找正确的解决方案，因为运营商（业务供应商）不可能把钱花在一个较好而非最佳的方案上，解决方案必须是足够灵活以适应和容纳将来的创新，便于新业务的引入。

对于传统运营商而言，利用SoftSwitch和Application

Servers来为固定网络开展下一代综合性新业务，是一个能为其传统拨号业务网络带来业务流量的最佳方法，SoftSwitch最重要的概念是它允许对业务层的承载，允许Application Server 为第三方提供开放的业务生成平台。SoftSwitch在实现时足够灵活的，能够允许运营商（业务供

应商）在Application Server上快速和高效地引入增值的综合业务。而目前的SoftSwitch和Application Server的框架结构中SIP成为其实现方案中的基石，其体系框架上都采用SIP作为消息的承载。

SIP(IETF RFC2543)框架思想是实现下一代网络解决方案的正确手段。

SIP的特点是简单，便于扩展、和扩充，重要的是SIP概念与Internet的出发点一致，SIP借鉴了许多已有的Internet协议，因而是实现新的增值综合业务的理想手段。

SIP协议可以很好地配合Web和Email工作，其原因是：

1） SIP消息数据及格式与Web消息数据是同样类型的数据。

2） SIP采用URL地址格式来进行消息路由和定位用户，URL可以嵌入Web网页，可以利用任何其他类型的URI，如Web等。

3） 采用DNS选路技术进行路由选择。

由于SIP协议具有上述特点，因此它能够很容易地开发与Web结合的综合应用，可以降低开发成本并缩短开发周期。

许多通讯领域的资深人士认为SIP将变得愈来愈重要，将来人们可以用SIP来构筑一个基本的框架，在这个框架上用简单且单一的’INVITE-ACCEPT’消息结构方式来为PC终端、移动终端和固定网终端用户提供语音、多媒体、电子商务的综合业务。

1.2 SIP 的发展现况

Session Initiation Protocol( SIP )用于通讯设备、媒体网关和媒体服务器之间，用于在IP网络中建立不同类型的会话，其协议消息是基于文本的，可以承载IP地址、端口信息、媒体能力和编码方式等会话相关的信息。该协议由IETF组织在1999年提议成为一个标准，即RFC2543。

SIP主要借鉴了Web网的HTTP和SMTP两个协议，SIP协议最早是由MMUSIC IETF工作组在1995年研究的，该工作组的主要目的是进行多媒体会话控制的研究，为此完成了三个这方面的协议：SIP，Session

Description Protocol( SDP ), Session Announcement

Protocol( SAP )(该协议未得到广泛应用)。

目前对SIP协议的更新是RFC2543bis,与原有版本兼容。同样，IETF

SIP工作组也制定了一个文档，提出了一个方法可以将ISUP信令消息封装在SIP的消息体内，该方法参照了SIP for Telephony(SIP-T)草案。

目前已有众多的包括3COM、Lucent、Level(3) Communication、ERICSSON 在内的设备供应商和运营商宣布支持SIP。 Microsoft曾经发布 过基于的NetMeeting 客户机，而最近又宣布将在Windows XP 客户机和服务器平台上增加SIP功能，这将引起SIP客户机数量的迅速增加。

目前相关设备供应商和业务供应商联合成立了一个关于SIP的论坛：，为SIP的发展提供一个自由讨论、展现新思维的发展平台。

2．SIP协议及框架

2.1 协议使用的环境

基于SIP的IP网络电话系统所用的协议栈结构如图所示。

媒体传输层采用PCM编码或各种压缩编码的话音信号经RTP协议分装后在IP网上传送，并用RTCP检测传送的QOS，RSVP用于资源预留，以保证传送的QOS。

SIP协议特点是：

采用文本协议， 结构灵活，易于扩展。

中性的低层传输协议：可用TCP或UDP进行传送， 推 荐 首 选UDP。TCP 需 证 实 机 制， 在 网 络 负 荷 较 重 的 情 况 下 容 易

发 生 证 实 超 时， 导 致 呼 叫 建 立 时 延 增 加。 采 用UDP

后， 可 由 应 用 层 控 制 协 议 消 息 的 定 时 和 重 发， 并

可 利 用 多 播 机 制 并 行 搜 索 目 的 地， 无 需 为 每 一 搜

索 建 立 一 个TCP 连 接。

呼叫和媒体控制信息同时传送 ： SIP 协 议 在 传 送 呼 叫 控 制

信 令 的 同 时， 还 可 在 消 息 体 中 传 送 呼 叫 的 媒 体

类 型 和 格 式 等 信 息， 加 快 呼 叫 建 立 速 度。 采 用 的

是 会 话 描 述 协 议SDP。

2.2 SIP协议消息分类

SIP的消息机制采用了Client/Server请求和响应的应答机制，其请求消息主要有

INVITE - 通过邀请用户参与来发起一次呼叫.

ACK - 请求用于证实UAC已收到对于INVITE请求的最终响应，和INVITE消息配套使用。

BYE - USER AGENT用此方法指示释放呼叫。

CANCEL - 该方法用于取消一个尚未完成的请求，对于已完成的请求则无影响。

REGISTER - 客户使用该方法在服务器上登记列于To字段中的地址。用户代理在启动时向地址‘发送REGISTER请求，以完成至本地服务器的登记。

OPTIONS - 用于询问服务其能力。

其响应消息按状态码共分六类

1xx － 正在处理的信息

2xx － 成功

3xx － 重定向

4xx － Client错误

5xx － Server错误

6xx － Global错误

2.3 SIP消息格式

SIP请求：request line/SIP应答：status lineCRLF消息体SDP原码/加密的SDPHeaderHeaderHeader...

消息举例：

a) 请求消息

INVITE sip:02220002@;user=phone SIP/

Via: SIP/UDP

From: ;tag=30

To:

Call-ID: 00@

CSeq: 1 INVITE

Contact:

User-Agent: Cisco ATA ata186 (0803a)

Expires: 300

Content-Length: 245

Content-Type: application/sdp

v=0

o=02120001 573 573 IN IP4

s=ATA186 Call

c=IN IP4

t=0 0

m=audio 10000 RTP/AVP 0 4 8 101

a=rtpmap:0 PCMU/8000/1

a=rtpmap:4 G723/8000/1

合集下载

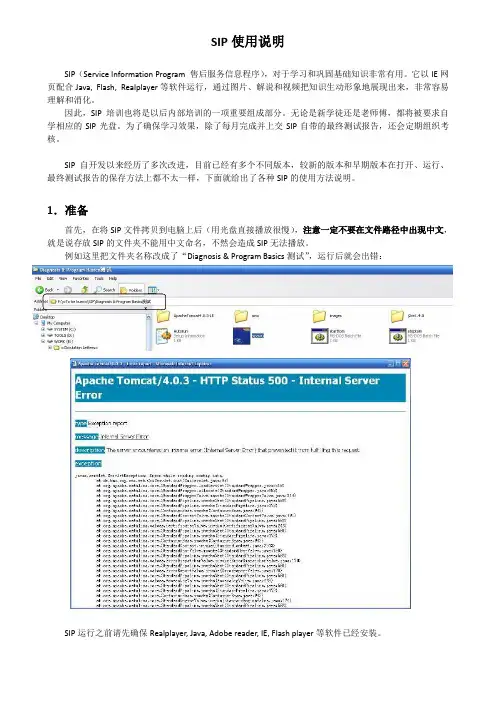

SIP使用说明
