sip,协议讲解

篇一：sip协议格式详解

1.sip

1.1.1.sip格式

每条sip消息由以下三部分组成：（1）起始行（startline）：每个sip消息由起始行开始。起始行传达消息类型（在请求中是方法类型，在响应中是响应代码）与协议版本。起始行可以是一请求行（请求）或状态行（响应）。

（2）sip头：用来传递消息属性和修改消息意义。它们在语法和语义上与http头域相同（实际上有些头就是借自http），并且总是保持格式：:。

（3）消息体：用于描述被初始的会话（例如，在多媒体会话中包括音频和视频编码类型，采样率等）。消息体能够显示在请求与响应中。sip清晰区别了在sip起始行和头中传递的信令信息与在sip范围之外的会话描述信息。可能的体类型就包括本文将要描述的sdp会话描述协议。

2 20 1.1.2.消息头

“where”列描述了在头域中能够使用的请求和应答的类型。这列的值是：

R:头域只能在请求中出现；r:头域只能在应答中出现；

2xx，4xx，等等：一个数字的值区间表示头域能够使用的应答代码。c：头域是从请求拷贝到应答的。

如果”where”栏目是空白，表示头域可以在所有的请求和应答中出现。

“proxy”列描述了proxy在头域上的操作

a：如果头域不存在，proxy可以增加或者连接头域m：proxy可以修改现存的头域值d：proxy可以删除头域值

r：proxy必须能读取这个头域，因此这个头域不能加密。

接下来6个栏目与在某一个方法中出现的头域有关：

c：条件；对头域的要求依赖于消息的内容m：头域是强制要有的。

m*：头域应当被发送，但是客户端/服务端都需要准备接收没有这个头域的消息。o：头域是可选的。

t：头域应当被发送，但是客户端/服务端都需要准备接收没有这个头域的消息。客户端/服务端都需要准备接收没有这个头域的消息。如果通讯的协议是基于面向流的协议（比如tcp），那么头域值必须被发送。

SIP协议解析语音和视频通信的协议分析

SIP（Session Initiation Protocol）是一种应用层协议，用于建立、修改和终止实时会话，包括语音和视频通信。本文将对SIP协议进行解析，探讨其在语音和视频通信中的关键作用。

一、SIP协议的概述

SIP协议是一种基于文本的协议，采用HTTP类的请求-响应模式进行通信。它允许用户在不同的终端设备之间建立会话，并支持实时的语音和视频通信。SIP协议的主要特点包括可扩展性、灵活性和与其他协议的兼容性。

二、SIP协议的工作流程

1. 注册过程

在SIP协议中，用户需要通过注册过程将自己的身份和位置信息绑定到SIP服务器上。当用户登录时，SIP客户端会向SIP服务器发送注册请求，其中包含用户的身份验证信息和位置信息。SIP服务器会将这些信息保存在注册表中，以便其他用户可以找到并与其建立通信。

2. 呼叫建立过程

当用户想要与其他用户建立会话时，SIP协议通过呼叫建立过程实现。该过程包括以下步骤：

- 呼叫方发送一个INVITE请求到SIP服务器，请求与被呼叫方建立会话。 - SIP服务器会根据被呼叫方的地址信息查找其所在的位置，并将INVITE请求转发给被呼叫方。

- 被呼叫方接收到INVITE请求后可以选择接受或拒绝该呼叫。

- 如果被呼叫方接受呼叫，它会发送一个200 OK响应给SIP服务器，表明同意建立会话。

- SIP服务器收到200 OK响应后，会将其转发给呼叫方，通知其对方已接受呼叫。

3. 媒体传输过程

在语音和视频通信中，SIP协议还负责媒体传输的设置和控制。它使用SDP（Session Description Protocol）来描述媒体会话的特性和参数。SDP包含了会话的连接信息、编解码器选择、媒体格式等内容，SIP协议通过交换SDP信息来实现媒体的传输和编解码器的协商。

三、SIP协议的优势和应用

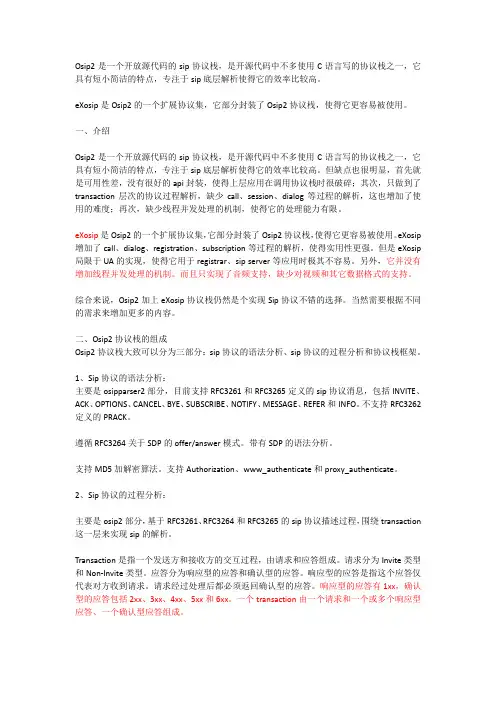

Osip2是一个开放源代码的sip协议栈，是开源代码中不多使用C语言写的协议栈之一，它具有短小简洁的特点，专注于sip底层解析使得它的效率比较高。

eXosip是Osip2的一个扩展协议集，它部分封装了Osip2协议栈，使得它更容易被使用。

一、介绍

Osip2是一个开放源代码的sip协议栈，是开源代码中不多使用C语言写的协议栈之一，它具有短小简洁的特点，专注于sip底层解析使得它的效率比较高。但缺点也很明显，首先就是可用性差，没有很好的api封装，使得上层应用在调用协议栈时很破碎；其次，只做到了transaction层次的协议过程解析，缺少call、session、dialog等过程的解析，这也增加了使用的难度；再次，缺少线程并发处理的机制，使得它的处理能力有限。

eXosip是Osip2的一个扩展协议集，它部分封装了Osip2协议栈，使得它更容易被使用。eXosip增加了call、dialog、registration、subscription等过程的解析，使得实用性更强。但是eXosip局限于UA的实现，使得它用于registrar、sip server等应用时极其不容易。另外，它并没有增加线程并发处理的机制。而且只实现了音频支持，缺少对视频和其它数据格式的支持。

综合来说，Osip2加上eXosip协议栈仍然是个实现Sip协议不错的选择。当然需要根据不同的需求来增加更多的内容。

二、Osip2协议栈的组成

Osip2协议栈大致可以分为三部分：sip协议的语法分析、sip协议的过程分析和协议栈框架。

1、Sip协议的语法分析：

主要是osipparser2部分，目前支持RFC3261和RFC3265定义的sip协议消息，包括INVITE、ACK、OPTIONS、CANCEL、BYE、SUBSCRIBE、NOTIFY、MESSAGE、REFER和INFO。不支持RFC3262定义的PRACK。

1 SIP协议的详细入门介绍

2.1 SIP系统的基本组成

SIP协议虽然主要是为IP网络设计的，但它并不关心承载网络，也可以在ATM、

帧中继等承载网中工作，而且它是应用层协议，可以运行于TCP、UDP、SCTP等各

种传输层协议之上。

如图所示，按逻辑功能区分，SIP系统由4种功能实体组成：用户代理、代理服

务器、重定向服务器以及注册服务器。 1) SIP用户代理（User Agent，UA）：又称为SIP终端，是SIP系统中的端用户，在

RFC3261中将它们定义为一个应用。根据它们在会话中扮演的角色的不同，又

可分为用户代理客户机（UAC）和用户代理服务器（UAS）2种。其中客户机是

指为了向服务器发送请求而与服务器建立连接的应用程序，服务器是用于向客户

机发来的请求提供服务并回送应答的应用程序。

2) SIP代理服务器（Proxy Server） ：SIP代理服务器，是一个中间元素，它既是一

个客户机，也是一个服务器，具有解析名字的能力。它负责接收用户代理发来的

请求，根据网络策略将请求发给相应的UAS，并根据收到的应答对用户做出相

应。它可以根据需要对收到的消息改写后再发出。代理服务器分为有状态和无状

态代理服务器两种，它们的区别是有状态代理服务器能记忆它接收的入请求，以

及回送的相应和它转送的出请求，这允许有状态代理服务器生成请求以并行地尝

试多个可能的用户位置并且回送最好的响应，而无状态代理服务器一旦转送请求

后就删除所有的信息。无状态代理服务器可能是最快的，并且是SIP结构的骨干，

而有状态代理服务器可能是离用户代理最近的本地设备，它控制用户域并且是应

用服务的主要平台。

3) 重定向服务器（Redirect Server）：重定向服务器是一个规划SIP呼叫路径的服务

器，在获得了下一跳的地址后，立刻告诉前面的用户，让该用户直接向下一跳地

2址发出请求而自己则推出对这个呼叫的控制。

4) SIP注册服务器（Register Server）：SIP注册服务器用来完成UAS的登录，在SIP
