交流接触器实物接线图

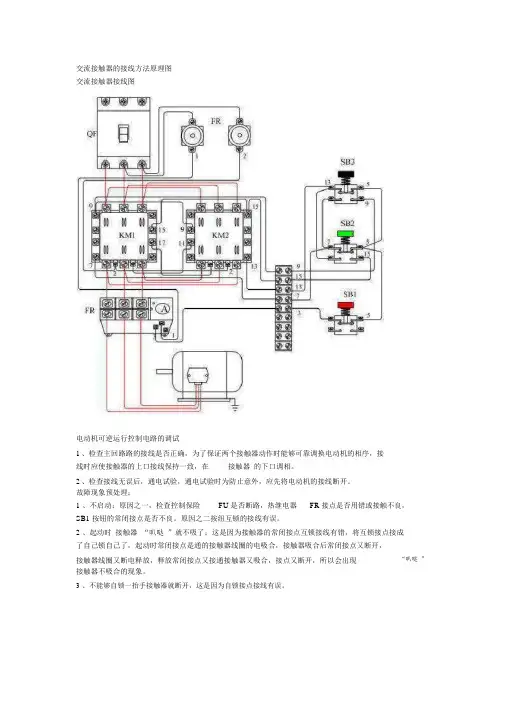

交流接触器的接线方法原理图

交流接触器接线图

电动机可逆运行控制电路的调试

1 、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接

线时应使接触器的上口接线保持一致，在 接触器 的下口调相。

2 、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。故障现象预处理；

1 、不启动；原因之一，检查控制保险 FU 是否断路，热继电器 FR 接点是否用错或接触不良，

SB1 按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。

2 、起动时 接触器 “叭哒 ”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成

了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，

接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现接触器不吸合的现象。

“叭哒 ”

3 、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。

上图为采用按钮和 接触器 双重互锁的电动机正、反两方向运行的控制电路。线路分析如下：

一、正向启动：

1 、合上空气开关 QF 接通三相电源

2 、按下正向启动按钮 SB3 ， KM1 通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是 L1 、 L2 、 L3 ，即正向运行。

二、反向启动：

1 、合上空气开关 QF 接通三相电源

2 、按下反向启动按钮 SB2 ， KM2 通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动

机三相的电源相序，这时电动机的相序是

L3 、 L2 、 L1 ，即反向运行

以上交流接触器工作原理及接线图信息由

工控网 整理提供希望给您带来帮助

.

交流接触器简单接线图

The manuscript was revised on the evening of 2021 交流接触器简单接法

先从简单电路开始学

1）先接一个开关点动控制接接触器

2）再加个自锁

3)再加个停止开关

一步比一步深的学小电路，和起来就组成大电路了

简单的接法接电路的顺序接,主电路:从空开下出线三根接接触器上的L1,出线接T1,再到电机.控制电路,看你的接触器线圈的电压是多少,选择控制电压,后面再说.现在你用两根线分别接在停止按钮的两端,这两根线,一条做个记号为1先不管,另一根做记号2接到启动接钮的一边,启动按钮的另一边做个记号3接到接触器线圈A2接线瑞子上,再从A1的接线端子上引一根线做记号4出来先不管也放着.下面来接接触器上自锁线,你从记号2的线上引一条出来接到接触器的13NO的接线端子上,这个记号也是2,在用一根线把接触器A2和接触器的14NO连起来就算完成了.现在看你接触器的线圈电压是多少,有220,的,把记号1和4分别接在接触器的合适电源上火线和零线(或都是正极和负极)1接火线或者正极,4接零或者负极并且在1 的线内接上保险就算完成了.下面就试机了,先从接触器上断开到电机的电源,打上开关,开关几次看看接触器的动作是不是正常,正常就把电机接上就可以了,电机转向不对把电机电源线随意两根调一下就行了

描述：交流接触器实物接线图

图片：

描述：交流接触器实物接线图

图片：

交流接触器实物接线图

交流接触器接线图

电动机可逆运行控制电路的调试

1、检查主回路路的接线是否正确，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

2、检查接线无误后，通电试验，通电试验时为防止意外，应先将电动机的接线断开。

故障现象预处理；

1、不启动；原因之一，检查控制保险FU是否断路，热继电器FR接点是否用错或接触不良，SB1按钮的常闭接点是否不良。原因之二按纽互锁的接线有误。

2、起动时接触器“叭哒”就不吸了；这是因为接触器的常闭接点互锁接线有错，将互锁接点接成了自己锁自己了，起动时常闭接点是通的接触器线圈的电吸合，接触器吸合后常闭接点又断开，接触器线圈又断电释放，释放常闭接点又接通接触器又吸合，接点又断开，所以会出现“叭哒”接触器不吸合的现象。

3、不能够自锁一抬手接触器就断开，这是因为自锁接点接线有误。

电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。线路分析如下：

一、正向启动：

1、合上空气开关QF接通三相电源

2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：

1、合上空气开关QF接通三相电源

2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用

1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。 2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了互锁的作用。

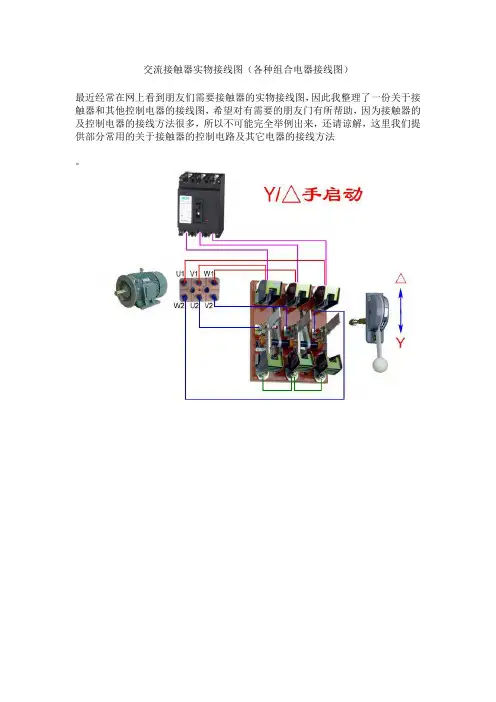

交流接触器实物接线图（各种组合电器接线图）

最近经常在网上看到朋友们需要接触器的实物接线图，因此我整理了一份关于接触器和其他控制电器的接线图，希望对有需要的朋友门有所帮助，因为接触器的及控制电器的接线方法很多，所以不可能完全举例出来，还请谅解，这里我们提供部分常用的关于接触器的控制电路及其它电器的接线方法

。

朋友们如果您绝的这些接线图对您有帮助或者给您带来了启发，请高抬您的贵手点击收藏，以便您下次有需要的时候可以快速的找到我们，谢谢！！

本文来自 九电电气有限公司（上海人民電氣有限公司）

如需转载请说明出处，谢谢！

CJX1系列交流接触器适用于交流50Hz或60Hz、电压至690V、电流至475A的电力线路中，供远距离频繁起动和控制电动机及接通与分断电路。经加装机械联锁机构后组成CJX1系列可逆接触器，可控制电动机的起动、停止及反转。
