交流接触器互锁接线图

交流接触器接线图图解

第一、交流接触器在电动机直接启动电路中的应用

直接启动是低压电动机最基本的启动方式，应用范围很广，一般中小企业

和农村的农副产品加工多使用这种启动方式。所谓低压电动机．通常是指额定

电压为380V或660V的异步电动机。功率22kW及以下的电动机可采用直接启

动方式，选用交流接触器作主开关，不推荐用胶盖开关合闸启动。那样安全性

较差，曾发生过弧光烧人的事故。

电动机直接启动的一次电路和二次电路分别见图l和图2。

图

1

图２

所谓一次电路，是电动机绕组工作电流经过的电路元件和导线：二次电路

是保证设备正常运行不可缺少的辅助电路．二次电路的主要功能有控制、测

量、信号和保护等。使电动机启动运行和停止运行的电路是二次电路的控制功

能电路；电压、电流、功率及功率因数等电参数的测量显示是其测量功能；运

行和停止指示灯、异常报警声响等是二次信号回路的电路元件：热继电器、电

动机保护器等元件可以实现电动机保护功能。下面具体分析电动机直接启动电

路的工作过程。

图１中，三相电源的火线(相线)Ll、L2和L3接在隔离刀开关QS上端。QS

的作用是在检修时断开电源．使受检修电路与电源之间有一个明显的断开点，

保证检修人员的安全。FU是一次回路的保护用熔断器。准备启动电动机时，首

先合上刀开关QS，之后如果交流接触器KM主触点闭合,则电动机得电运行：接

触器主触点断开，电动机停止运行。接触器触点闭合与否．则受二次电路控

制。

图2中．FUl和FU2是二次熔断器． SBl是停止按钮．SB2是启动按

钮．FH是热继电器的保护输出触点。按下SB2。交流接触器KMl的线圈得电，

其主触点闭合，电动机开始运行。同时，接触器的辅助触点KMl-1也闭合。它

使接触器线圈获得持续的工作电源，接触器的吸合状态得以保持。习惯上将辅

助触点KMl一1称做自保(持)触点。

电动机运行中．若因故出现过流或短路等异常情况，热继电器FH(见图

1)内部的双金属片会因电流过大而热变形，在一定时限内使其保护触点FH(见图

1、具有自锁功能的程序

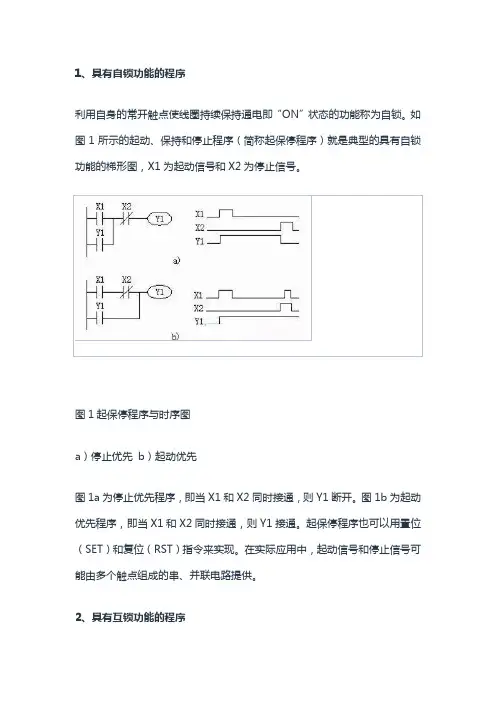

利用自身的常开触点使线圈持续保持通电即“ON”状态的功能称为自锁。如图1所示的起动、保持和停止程序（简称起保停程序）就是典型的具有自锁功能的梯形图，X1为起动信号和X2为停止信号。

图1起保停程序与时序图

a）停止优先 b）起动优先

图1a为停止优先程序，即当X1和X2同时接通，则Y1断开。图1b为起动优先程序，即当X1和X2同时接通，则Y1接通。起保停程序也可以用置位（SET）和复位（RST）指令来实现。在实际应用中，起动信号和停止信号可能由多个触点组成的串、并联电路提供。

2、具有互锁功能的程序 利用两个或多个常闭触点来保证线圈不会同时通电的功能成为“互锁”。三相异步电动机的正反转控制电路即为典型的互锁电路，如图2所示。其中KMl和KM2分别是控制正转运行和反转运行的交流接触器。

图2三相异步电动机的正反转控制电路

如下图：图3所示为采用PLC控制三相异步电动机正反转的外部I/O接线图和梯形图。实现正反转控制功能的梯形图是由两个起保停的梯形图再加上两者之间的互锁触点构成。

图3用PLC控制电动机正反转的I/O接线图和梯形图

应该注意的是虽然在梯形图中已经有了软继电器的互锁触点（X1与X0、Y1与Y0），但在I/O接线图的输出电路中还必须使用KM1、KM2的常闭触点进行硬件互锁。因为PLC软继电器互锁只相差一个扫描周期，而外部硬件接触器触点的断开时间往往大于一个扫描周期，来不及响应，且触点的断开时间一般较闭合时间长。

例如：Y0虽然断开，可能KM1的触点还未断开，在没有外部硬件互锁的情况下，KM2的触点可能接通，引起主电路短路，因此必须采用软硬件双重互锁。采用了双重互锁，同时也避免因接触器KM1或KM2的主触点熔焊引起电动机主电路短路。

按钮接触器中间继电器控制的补偿器降压启动

笼型电动机定子串联电阻降压启动的控制电路

JJ1B-75型自耦降压启动器电路

JK1-125型自耦降压启动器电路

22～75型自耦降压启动电路

11～75型自耦降压启动电路 按钮、接触器控制星三角降压启动控制电路

QX3-13型星三角降压启动器电路 电动机星三角降压启动电路

电动机不带电切换的星三角启动电路 使用中间继电器防飞弧短路的Y星三角启动电路 使用断星合三角隔延时的星三角启动电路

星三角启动电路图

采用继电器和限流电阻构成的软启动电路

图2是采用继电器K1和限流电阻R1构成 的防浪涌电流电路。电源接通瞬间，输入电压经整流（D1～D4）和限流电阻R1对滤波电容器C1充电，防止接通瞬间的浪涌电流，同时辅助电源Vcc经电阻 R2对并接于继电器K1线包的电容器C2充电，当C2上的电压达到继电器K1的动作电压时，K1动作，其触点K1.1闭合而旁路限流电阻R1，电源进入正 常运行状态。限流的延迟时间取决于时间常数（R2C2），通常选取为0.3～0.5s。为了提高延迟时间的准确性及防止继电器动作抖动振荡，延迟电路可采 用图3所示电路替代RC延迟电路。

图2 采用继电器K1和限流电阻构成的软启动电路

图3 替代RC的延迟电路

图1是采用晶闸管V和限流电阻R1组成的防浪涌电流电路。在电源接通瞬间，输入电压经整流桥（D1～D4）和限流电阻R1对电容器C充电，限制浪涌电流。当电容器 C充电到约80％额定电压时，逆变器正常工作。经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R1，开关电源处于正常运行状态。

防浪涌软启动电路

开关电源的输 入电路大都采用电容滤波型整流电路，在进线电源合闸瞬间，由于电容器上的初始电压为零，电容器充电瞬间会形成很大的浪涌电流，特别是大功率开关电源，采用 容量较大的滤波电容器，使浪涌电流达100A以上。在电源接通瞬间如此大的浪涌电流，重者往往会导致输入熔断器烧断或合闸开关的触点烧坏，整流桥过流损 坏；轻者也会使空气开关合不上闸。上述现象均会造成开关电源无法正常工作，为此几乎所有的开关电源都设置了防止流涌电流的软启动电路，以保证电源正常而可 靠运行。 图1是采 用晶闸管V和限流电阻R1组成的防浪涌电流电路。在电源接通瞬间，输入电压经整流桥（D1～D4）和限流电阻R1对电容器C充电，限制浪涌电流。当电容器 C充电到约80％额定电压时，逆变器正常工作。经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R1，开关电源处于正常运行状态。

精选文档

1

【优良文档首发】沟通接触器的接线方式以及接线图

沟通接触器的工作原理

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,因为触头系统是与动铁芯联动的,所以动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的协助常闭触点断开，协助常开触点闭合，进而接通电源。

当线圈断电时,吸力消逝,动铁芯联动部分依赖弹簧的反作使劲而分别,使主触头断开,和主触点机械相连的协助常闭触点闭合，协助常开触点断开，进而切断电源。

沟通接触器是只好用在沟通线路中的，若是硬要把沟通接触器接在直流上那么其结果必定是烧毁线路严重以致烧毁设施。

沟通接触器主要构成部分

1、电磁系统,包含吸引线圈、动铁芯和静铁芯；

2、触头系统,包含三组主触头和一至两组常开、常闭协助触头 ,它和动铁芯

是连在一同相互联动的；

3、灭弧装置,一般容量较大的沟通接触器都设有灭弧装置 ,以便快速切断电

弧,免于烧坏主触头；

4、绝缘外壳及附件 ,各样弹簧、传动机构、短路环、接线柱等。

沟通接触器接线方式

接触器上边都有标明（以实质为准 )

1L3L5L 对应2T4T6T 是接主触点

对应的线圈有接线柱 A1A2 精选文档

2

还有协助触点对应接就能够

13、14表示这个接触器的协助触点， NO表示为常开，也就是没通电的状况

下13、14是断开的，通电后13、14是闭合的。放在控制电路部分用来自锁（并联在启动按钮上），达到连续运行的目的。

沟通接触器接线图

电动机可逆运行控制电路的调试

1、检查主回路路的接线能否正确，为了保证两个接触器动作时能够靠谱调

换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口

调相。

2、检查接线无误后，通电试验，通电试验时为防备不测，应先将电动机的

接线断开。

故障现象预办理：

①不启动；原由之一，检查控制保险FU能否断路，热继电器FR接点能否用错或接触不良，SB1按钮的常闭接点能否不良。原由之二按纽互锁的接线有误。
