安全工器具检验标准及周期表

  • 格式：doc
  • 大小：281.00 KB
  • 文档页数：4

安全工器具检验标准及周期表(总3页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小--

安全工器具试验标准及周期表

一、绝缘工器具试验标准

序号 名 称 电压等级

(kV) 试验电压

(kV) 时间

(min) 引用标准 试验

周期 备 注

1 绝缘棒、带电作业绝缘工具 10/35/110/220/500 45/95/220/440/580 1

(500kV

5分钟) 国家电网安监{2005}83号(电力安全工作规程) 1年 1、操作杆试验长度：

2、绝缘工具绝缘杆试验长度：

3、试验长度从端部金属部件往下的长度

2 绝缘垫 高压/低压 15/ 1 同上 1年 上、下的金属件应比试品四周小200mm

3 绝缘档板 10/35 30/80 1 同上 1年 1、10～35kV表面工频耐压，60kV/1min，

2、极间300mm

4 验电器 低压/10/35/110/220/500 4/45/95/220/440/580 1

(500kV

5分钟) 国家电网安监{2005}83号(电力安全工作规程)

DL477/2001(低压安规) 1年 1、10～500 kV验电器起动电压在15%～40%额定电压间

2、低压验电器不高于25%额定电压

5 绝缘绳 105/ 5 DL409/91(电业安规) 半年

6 遮蔽罩 10/35 30/80 1 国家电网安监{2005}83号(电力安全工作规程) 1年

7 绝缘

手套 低压/高压/带电作业用 8/20 1 国家电网安监{2005}83号(电力安全工作规程)

配电带电技术(武高所)

DL477/2001(低压安规) 半年 低压/高压/带电作业用其泄漏电流：分别≤9/(14/16/18)(对应手套长度分别为：360/410/460mm)

8 绝缘靴 低压/10kV/20kV/带电作业 15/25/15 1 同上 半年 低压/10kV/20kV/带电作业用其泄漏电流：

≤≤≤10mA/≤

9 核相器

(绝缘部分) 10/35 45/95 1 国家电网安监{2005}83号(电力安全工作规程) 半年 最低动作电压应达到倍额定电压

10 核相器

(电阻管) 10/35 10/35 1 国家电网安监{2005}83号(电力安全工作规程) 半年 泄漏电流≤2mA

11 绝缘梯 95 1 国家电网公司安规 1年 至梯子脚米之间施加试验电压(踩档为非绝缘材料)

12 绝缘服

(披肩) 10 20 3 国家电网安监{2005}83号(电力安全工作规程)

配电带电技术

（武高所） 半年 日本产

13 导电鞋 国家电网安监{2005}83号(电力安全工作规程) 1年 直流电阻小于100kΩ 14 接地线 10/35/110/220/500 45/95/220/440/580 1

(500kV

5分钟) 国家电网安监{2005}83号(电力安全工作规程) 变电用4年/线路用2年 25mm2、35mm2、50mm2，平均每米直流电阻小于Ω

15 个人保安线 国家电网安监{2005}83号(电力安全工作规程) 4年 10mm2、16mm2、25mm2，平均每米直流电阻小于Ω

16 屏蔽服 1年 屏蔽服裤最远端点之间的电阻不得大于20Ω、手套短袜间电阻不大于15Ω、鞋子电阻不大于500Ω

注：1.变电用接地线按新试验期限第一次送检时间：各县市局2008年；城郊分局、各局直属单位2009年。线路用接地线按新试验期限第一次送检时间：城郊分局、局直属单位2006年；各县市局2007年；

2.线路用接地线仍用M代码表示；变电用接地线新增代码Mb，各单位应在10月底前将变电用接地线在各自的安全工器具管理软件上用新代码完成更改工作。

二、登高工器具试验标准

序号 名称 安全性能

试验静拉力(N) 持荷时间

(min) 引用标准 试验

周期 备注

1 安全带

(腰绳) 2205 5 国家电网安监{2005}83号(电力安全工作规程) 1年 护腰带1470N

2 脚扣 1176 5 国家电网安监{2005}83号(电力安全工作规程)

江苏地方标准DB32/152-1996 半年 变形系数不超过2%

3 登高扳 2205 5 国家电网安监{2005}83号(电力安全工作规程) 半年

4 竹木梯 试验荷重1765 5 同上 半年 卸荷后应无永久变形和损伤

5 安全帽 冲击力小于4900

泄漏电流不超过 同上 抽检 耐穿剌试验时钢锥不接触头模表面

绝缘安全帽电绝缘性能试验：帽沿内外水面距帽边30mm,升压至1200V，保持1mi后测泄漏电流值

注：配电线路带电作业用绝缘安全帽应每年一次做电绝缘工频耐压20kv/3min试验。

三、起重施工用具试验标准

序号 名称 试验静重(额定载荷倍率) 持荷时间

(min) 引用标准 试验周期 备 注

1 滑车 ≥倍 10 国家电网安监{2005}83号(电力安全工作规程) 1年 各部位不得有永久变形及其他异常现象

2 双钩 ≥倍 10 同上 1年 同上

3 千斤顶(液压

、链条式） ≥倍 10 同上 1年 同上

4 卡线器 ≥倍 10 同上 1年 同上

5 紧线器 ≥倍 10 同上 1年 同上

6 钢丝绳连接器 ≥倍 10 同上 1年 同上

7 葫芦 ≥倍 10 同上 1年 同上

8 机动

(电动)绞磨 ≥倍 10 同上 1年 各部位不得有永久变形及其他异常现象，刹车后无明显滑移量

9 钢丝绳(套) ≥2倍 10 94

(电建安规) 1年 钢丝套按钢丝绳允许负荷的倍

10 抱杆 ≥倍 10 94

(电建安规) 1年 整体弯曲度不超过1/600且各部位不得有永久变形及其他异常现象

11 网套 ≥倍 10 94

(电建安规) 1年 各部位不得有永久变形及其他异常现象

注：配电线路带电作业用绝缘紧线器，绝缘带（绳）按10kv绝缘绳试验标准：1分钟：允许荷重按额定荷重倍。

合集下载

绝缘安全工器具试验项目、周期表

绝缘安全工器具试验项目、周期表

序号工器具名称项目周期备注启动电压试验1年试验时接触电极应与试验电极相接触工频耐压试验1年2绝缘杆工频耐压试验1年成组直流电阻试验不超过5年同一批次抽测，不少于2条，接线鼻与软导线压接的应做该试验操作棒的工频耐压试验5年试验电压加在护环与紧固头之间4个人保安线成组直流电阻试验不超过5年同一批次抽测，不少于2条。5绝缘靴工频耐压试验半年6绝缘手套工频耐压试验半年7绝缘绳高压每6个月一次8安全带静负荷试验1年牛皮带试验周期为半年冲击性能试验按规定期限耐穿刺性能试验按规定期限10脚扣静负荷试验1年11升降板静负荷试验半年12竹木梯静负荷试验半年使用期限：从制造之日起，塑料帽≤2.5年，玻璃钢帽≤3.5年安全帽9绝缘安全工器具试验项目、周期表

电容型验电器1

携带型短路接地线3序号工器具名称项目周期备注连接导线绝缘强度试验必要时浸在电阻率小于100Ω.m水中绝缘部分工频耐压试验1年电阻管泄露电流试验半年动作电压试验1年表面工频耐压试验1年电极间距离300mm工频耐压试验1年15绝缘胶垫工频耐压试验1年使用于带电设备区域16绝缘夹钳工频耐压试验1年17绝缘罩工频耐压试验1年18导电鞋直流电阻试验穿用不超过200h符合《防静电鞋导电鞋安全技术要求》核相器13绝缘隔板14绝缘安全工器具试验项目、周期表

安全工器具检验标准及周期表

安全工器具检验标准及周期表

附件

安全工器具试‎验标准及周期‎表 一、绝缘工器具试‎验标准

序

号 名 称 电压等级

(kV) 试验电压

(kV) 时间

(min) 引用标准 试验

周期 备 注

1 绝缘棒、

带电作业

绝缘‎工具 10/35/110

/220/500 45/95/220

/440/580 1

(500kV

5分钟) 国家电网安监‎{2005}83

号(电力安全工作‎规程) 1年 1、操作杆试验长‎度：

0.7/0.9/1.3/2.1/4.1

2、绝缘工具绝缘‎杆试验

长度：

0.4/0.6/1.0/1.8/3.7

3、试验长度从端‎部金属

部件往‎下的长度

2 绝缘垫 高压/低压 15/3.5 1 同上 1年 上、下的金属件应‎比试品

四周小‎200mm

3 绝缘档板 10/35 30/80 1 同上 1年 1、10～35kV表面‎工频耐

压，60kV/1min，

2、极间300m‎m

4 验电器 低压

/10/35/11

0/220/500 4/45/95/2

20/440/58

0 1

(500kV

5分钟) 国家电网安监‎{2005}83

号(电力安全工作‎规程)

DL477/2001(低压安规) 1年 1、10～500 kV验电器起‎动

电压在15‎%～40%额定电压

间

2、低压验电器不‎高于25%

额定电压

5 绝缘绳 105/0.5m 5 DL409/91(电业安规) 半年

6 遮蔽罩 10/35 30/80 1 国家电网安监‎{2005}83

号(电力安全工作‎规程) 1年

7 绝缘

手套 低压/高压

/带电作业

用 2.5/8/20 1 国家电网安监‎{2005}83

号(电力安全工作‎规程)

配电带电技术‎(武高所)

DL477/2001(低压安规) 半年 低压/高压/带电作业用其‎

泄漏电流：分别≤

2.5/9/(14/16/18)(对应

手套长度‎分别为：

360/410/460mm)

8 绝缘靴 低压

/10kV/20k

V/带电作

业 2.5/15/25

安全工器具试验标准及周期表

安全工器具试验标准及周期表

湘潭水利电力开发有限公司

页脚内容

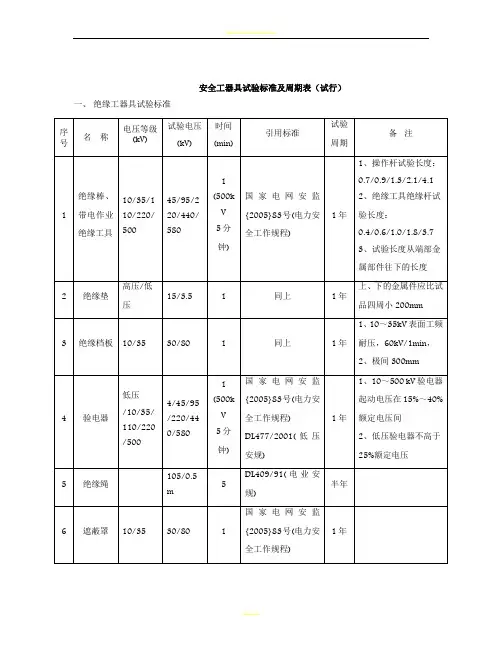

安全工器具试验标准及周期表（试行）
