电气元器件知识
1. 介绍
电气元器件是指在电路中起到特定功能的设备。它们用于控制电流和电压，以实现电路的正常工作。本文将介绍一些常见的电气元器件，包括电阻、电容、电感、二极管和晶体管。
2. 电阻
电阻是电气元器件中最基本的一种。它的作用是限制电流通过的量。电阻按照阻值的大小可以分为不同类型，包括固定电阻和可调电阻。常见的固定电阻有碳膜电阻和金属膜电阻，可调电阻有可变电阻和电位器。电阻的单位是欧姆（Ω）。 3. 电容
电容是一种能够存储电能的元器件。它由两个导体板之间的介质组成。当电容器被连接到电源时，电荷会在导体板之间积累，并产生电压。电容按照容量大小可以分为不同类型，包括固定电容和可变电容。常见的固定电容有陶瓷电容和铝电解电容，可变电容有可变电容器。电容的单位是法拉（F）。
4. 电感
电感是一种能够储存磁能的元器件。它由线圈组成，当电流通过线圈时，会产生磁场。电感的大小取决于线圈的匝数和线圈中的铁芯材料。电感按照大小可以分为不同类型，包括固定电感和可变电感。电感的单位是亨利（H）。 5. 二极管
二极管是一种具有非线性特性的元器件。它由两个电极组成，被称为阳极和阴极。二极管只允许电流在一个方向上流动，即从阳极到阴极。这使得二极管能够用于整流电路和信号调节等应用。常见的二极管有整流二极管和信号二极管。二极管的单位是安培（A）。
6. 晶体管
晶体管是一种用于放大和开关电路的元器件。它由三个电极组成，包括基极、发射极和集电极。晶体管通过控制基极电流来控制集电极电流。这使得晶体管能够放大电信号，并用于放大器和开关等应用。常见的晶体管有双极型晶体管和场效应晶体管。晶体管的单位是安培（A）。 7. 总结
电气元器件是电路中不可或缺的部分，它们起着关键的作用。本文对一些常见的电气元器件进行了介绍，包括电阻、电容、电感、二极管和晶体管。了解这些元器件的基本原理和特性将有助于我们理解电路的工作原理，并能够正确选用和应用这些元器件。
第3章 常用电子元器件基础知识
·49·第3章 常用电子元器件基础知识
常用电子元器件包括电阻、电容、电感、二极管、三极管、场效应管等半导体分立器件
及常用集成电路，它们是构成电子电路的基本部件。了解常用电子元器件的基础知识，并学
会识别和测量，是正确使用的基础，是组装、调试、维修电子电路必须具备的基本技能。
3.1 电阻、电容、电感器件
3.1.1 电阻器
电阻器是电子电路中使用最多的元件之一，主要用于控制和调节电路中的电流和电压，
用作负载电阻和阻抗匹配等。
电阻器属于无源器件，种类繁多。按结构形式可分为固定电阻和可变电阻。固定电阻
一般称为“电阻”，可变电阻常称为电位器，如图3-1所示。按材料可分为碳膜电阻、金属
膜电阻和线绕电阻等；按功率规格可分为1/16W、1/8W、1/4W、1/2W、1W、2W、5W等；
按误差范围可分为精度为±5%、±10%、±20%等的普通电阻，以及精度为±0.1%、
±0.2%、±0.5%、±1%、±2%等的精密电阻。电阻的类别可以通过外观的标记识别。
（a）固定电阻 （b）电位器
图3-1 电阻器的符号表示
1．电阻器的型号命名方法
电阻器的型号命名方法根据《电子设备用固定电阻器、固定电容器型号命名方法》
（GB/T 2470—1995），分为4个部分表示，如表3-1所示。
表3-1 电阻器的型号命名方法
第1部分 第2部分 第3部分 第4部分
用字母表示主称 用字母表示材料 用数字或字母表示特征 用数字表示序号
符 号 意 义 符 号 意 义 符 号 意 义
R
W 电阻器
电位器 T
P
U C 碳膜
硼碳膜
硅碳膜 沉积膜 1，2
3
4 5 普通
超高频
高阻 高温
电子工业出版社版权所有
盗版必究模拟电子电路实践教程
·50·续表
第1部分 第2部分 第3部分 第4部分
用字母表示主称 用字母表示材料 用数字或字母表示特征 用数字表示序号
符 号 意 义 符 号 意 义 符 号 意 义
元器件基础知识
电子元器件

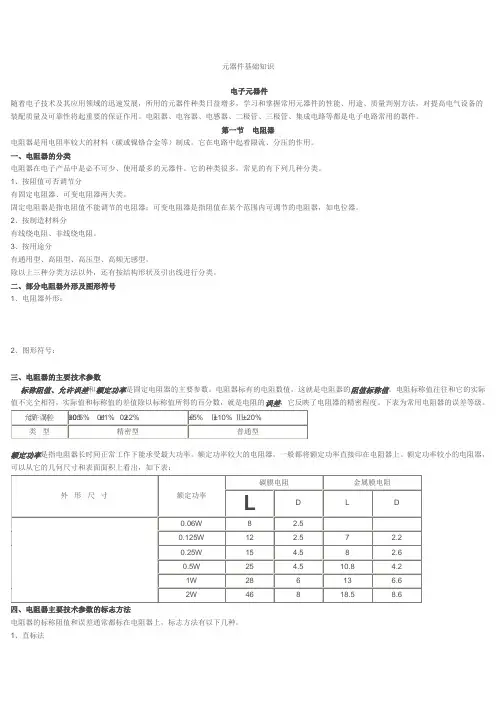

随着电子技术及其应用领域的迅速发展，所用的元器件种类日益增多，学习和掌握常用元器件的性能、用途、质量判别方法，对提高电气设备的装配质量及可靠性将起重要的保证作用。电阻器、电容器、电感器、二极管、三极管、集成电路等都是电子电路常用的器件。
第一节 电阻器
电阻器是用电阻率较大的材料（碳或镍铬合金等）制成。它在电路中起着限流、分压的作用。
一、电阻器的分类
电阻器在电子产品中是必不可少、使用最多的元器件。它的种类很多，常见的有下列几种分类。
1、按阻值可否调节分
有固定电阻器、可变电阻器两大类。
固定电阻器是指电阻值不能调节的电阻器；可变电阻器是指阻值在某个范围内可调节的电阻器，如电位器。
2、按制造材料分
有线绕电阻、非线绕电阻。
3、按用途分
有通用型、高阻型、高压型、高频无感型。
除以上三种分类方法以外，还有按结构形状及引出线进行分类。
二、部分电阻器外形及图形符号
1、电阻器外形：
2、图形符号：
三、电阻器的主要技术参数
标称阻值、允许误差和额定功率是固定电阻器的主要参数。电阻器标有的电阻数值，这就是电阻器的阻值标称值。电阻标称值往往和它的实际值不完全相符，实际值和标称值的差值除以标称值所得的百分数，就是电阻的误差，它反映了电阻器的精密程度。下表为常用电阻器的误差等级。
额定功率是指电阻器长时间正常工作下能承受最大功率。额定功率较大的电阻器，一般都将额定功率直接印在电阻器上。额定功率较小的电阻器，可以从它的几何尺寸和表面面积上看出，如下表：
外 形 尺 寸 额定功率 碳膜电阻 金属膜电阻
L D L D
0.06W 8 2.5
0.125W 12 2.5 7 2.2
0.25W 15 4.5 8 2.6
0.5W 25 4.5 10.8 4.2
1W 28 6 13 6.6
2W 46 8 18.5 8.6
四、电阻器主要技术参数的标志方法

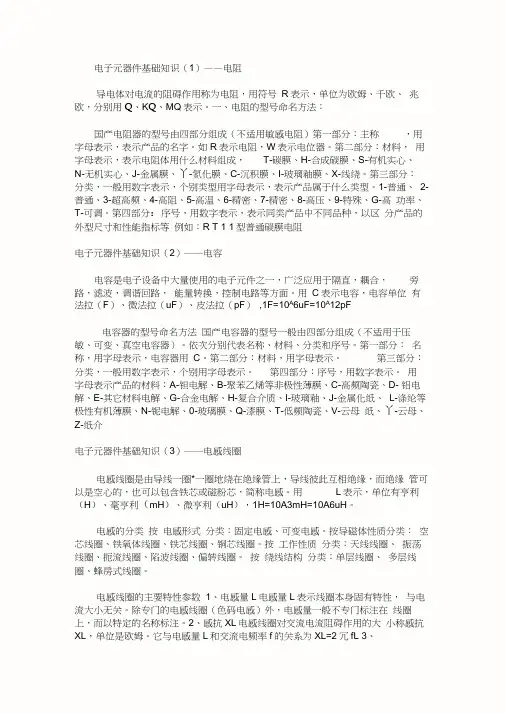

电子元器件基础知识（1）——电阻
导电体对电流的阻碍作用称为电阻，用符号 R表示，单位为欧姆、千欧、 兆欧，分别用Q、KQ、MQ表示。一、电阻的型号命名方法：
国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称 ，用
字母表示，表示产品的名字。如R表示电阻，W表示电位器。第二部分：材料， 用字母表示，表示电阻体用什么材料组成， T-碳膜、H-合成碳膜、S-有机实心、
N-无机实心、J-金属膜、丫-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分：
分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、 2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高 功率、T-可调。第四部分：序号，用数字表示，表示同类产品中不同品种，以区 分产品的外型尺寸和性能指标等 例如：R T 1 1型普通碳膜电阻
电子元器件基础知识（2）――电容
电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合， 旁
路，滤波，调谐回路， 能量转换，控制电路等方面。用 C表示电容，电容单位 有法拉（F）、微法拉（uF）、皮法拉（pF） ,1F=10A6uF=10A12pF
电容器的型号命名方法 国产电容器的型号一般由四部分组成（不适用于压
敏、可变、真空电容器）。依次分别代表名称、材料、分类和序号。第一部分： 名称，用字母表示，电容器用 C。第二部分：材料，用字母表示。 第三部分：
分类，一般用数字表示，个别用字母表示。 第四部分：序号，用数字表示。 用
字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D- 铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、 L-涤纶等极性有机薄膜、N-铌电解、0-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母 纸、丫-云母、Z-纸介
电子元器件基础知识（3）――电感线圈
