国内首个大型浸没式膜法自来水厂已投产

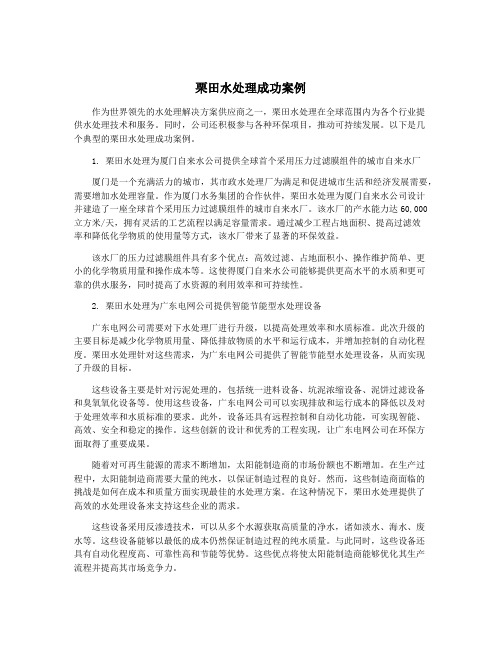

栗田水处理成功案例作为世界领先的水处理解决方案供应商之一，栗田水处理在全球范围内为各个行业提供水处理技术和服务。

同时，公司还积极参与各种环保项目，推动可持续发展。

以下是几个典型的栗田水处理成功案例。

1. 栗田水处理为厦门自来水公司提供全球首个采用压力过滤膜组件的城市自来水厂厦门是一个充满活力的城市，其市政水处理厂为满足和促进城市生活和经济发展需要，需要增加水处理容量。

作为厦门水务集团的合作伙伴，栗田水处理为厦门自来水公司设计并建造了一座全球首个采用压力过滤膜组件的城市自来水厂。

该水厂的产水能力达60,000立方米/天，拥有灵活的工艺流程以满足容量需求。

通过减少工程占地面积、提高过滤效率和降低化学物质的使用量等方式，该水厂带来了显著的环保效益。

该水厂的压力过滤膜组件具有多个优点：高效过滤、占地面积小、操作维护简单、更小的化学物质用量和操作成本等。

这使得厦门自来水公司能够提供更高水平的水质和更可靠的供水服务，同时提高了水资源的利用效率和可持续性。

2. 栗田水处理为广东电网公司提供智能节能型水处理设备广东电网公司需要对下水处理厂进行升级，以提高处理效率和水质标准。

此次升级的主要目标是减少化学物质用量、降低排放物质的水平和运行成本，并增加控制的自动化程度。

栗田水处理针对这些需求，为广东电网公司提供了智能节能型水处理设备，从而实现了升级的目标。

这些设备主要是针对污泥处理的，包括统一进料设备、坑泥浓缩设备、泥饼过滤设备和臭氧氧化设备等。

使用这些设备，广东电网公司可以实现排放和运行成本的降低以及对于处理效率和水质标准的要求。

此外，设备还具有远程控制和自动化功能，可实现智能、高效、安全和稳定的操作。

这些创新的设计和优秀的工程实现，让广东电网公司在环保方面取得了重要成果。

随着对可再生能源的需求不断增加，太阳能制造商的市场份额也不断增加。

在生产过程中，太阳能制造商需要大量的纯水，以保证制造过程的良好。

然而，这些制造商面临的挑战是如何在成本和质量方面实现最佳的水处理方案。

XX超滤项目UHS系统设计说明系统设计概述超滤膜系统设计采用旭化成公司的Microza UHS-620A 浸没式超滤膜组件，膜丝为采用热致相分离法制备的均质高维网状结构聚偏氟乙烯（PVDF），具有化学稳定性好（可耐有效氯5000mg/L）、机械强度高、产水水量稳定、产水水质稳定等优良特征。

超滤膜系统为全自动运行模式，包括过滤、液位下降过滤、反洗/气洗、排放、填充、EFM清洗、CIP清洗和在线完整性检测等运行程序，基本流程如图1所示。

整个超滤系统主要由进水泵、自清洗过滤器、膜池、过滤泵、反冲洗系统、化学清洗CIP/EFM 系统、在线膜完整性检测系统、仪表空压机系统、配套的手动/自动阀门、在线各类仪表和控制检测元器件、PLC计算机控制系统以及必要的设备附件组成。

图1 流程图Microza UHS-620A浸没式膜组件是旭化成专门针对高浊度原水所开发的产品，标准运行模式（如图2所示）为：｛过滤（15~30min）→液面下降过滤（液位控制）→反洗/空气擦洗（60s）｝n→排放→充填，大括号中的操作模式为一个小周期，通常运行1-5个小周期后，再将浸没槽中的水全部排放，由此形成一个大周期；UHS系统每1-7天进行1次低浓度化学清洗（EFM）过程，清洗时间为30~90min；每1-6月进行1次高浓度化学清洗（CIP）过程，清洗时间为6-8小时。

进水温度为0~40deg.C时，系统运行跨膜压差（TMP）通常在15~80kPa之间，EFM 清洗后TMP可下降20-40kPa，相应的通量恢复率可达60%-90%；当TMP达到60~80kPa时，系统就需进行CIP清洗，清洗后的TMP可下降至20~70kPa左右，相应的通量恢复率在95%以上。

图2 标准运行程序根据现场现有条件及进水水质，本项目UHS系统设计水温为5deg.C时的运行通量设计为94.0LMH，平均净产水通量为79.4LMH，系统回收率为96.8%。

设计每个小周期为1820s，其中过滤和液位下降过滤1760s，反洗/空气擦洗60s，每运行5个小周期，进行一次300s的排放和填充，即一个大周期的运行时间为157分钟，EFM（次氯酸钠）每天进行一次，CIP每3个月或当跨膜压差达到60kPa时进行一次。

膜技术的发展及应用钱伯章【摘要】膜分离技术是一种先进的废水处理技术。

本文介绍了国内外膜分离技术的发展现状，一些主要生产商的先进技术和产品，通过对膜技术优缺点的分析，以及一些应用实例展望了膜技术在水处理领域的应用前景和方向。

【期刊名称】《纺织导报》【年(卷),期】2012(000)008【总页数】4页(P98-101)【作者】钱伯章【作者单位】上海擎督信息科技公司【正文语种】中文膜分离技术是一种先进的废水处理技术。

本文介绍了国内外膜分离技术的发展现状，一些主要生产商的先进技术和产品，通过对膜技术优缺点的分析，以及一些应用实例展望了膜技术在水处理领域的应用前景和方向。

Membrane is a novel technology for water treatment. This article introduced the development status quo of membrane technology at home and abroad, especially several cutting-edge products from some major producers. Based on the analysis of characteristics and some application examples, the author stated the developing trend of this technology.膜分离技术作为一种先进的废水处理技术，利用膜对混合物中各组分的选择透过性能来分离、提纯和浓缩目的产物，可代替传统的蒸馏浓缩、高速离心分离、萃取、离子交换树脂吸附、生化处理中沉降等工艺，其应用范围广、操作方便、运行稳定可靠，在海水淡化、城市污水处理等很多领域已得到成功应用。

近年来，国内外普遍进行了以半透膜为分离介质的超滤（UF）、反渗透（RO）、纳滤（NF）等废水处理回用工艺的研究。

ZeeWeed®浸没式超滤膜在大型自来水厂和污水厂中的应用罗 敏GE水处理及工艺过程处理公司摘 要：介绍了浸没式膜系统的原理和特点，并分析评价了GE ZeeWeed®浸没式超滤膜和膜生物反应器在大型自来水厂、污水处理厂和回用水厂中的具体工程案例。

关键词：浸没式膜；ZeeWeed®超滤；膜生物反应器ZeeWeed® Immersed UF Membrane Applications in Larger Water andWastewater Treatment PlantMin LUOGE Water & Process technologiesAbstract: The principle and characteristics of immersed membrane system is presented. The detailed references of GE ZeeWeed® ultrafiltration membrane and MBR in larger water and wastewater treatment plant are also evaluated.Key words: immersed membrane; ZeeWeed® UF; membrane bioreactor (MBR) 浸没式膜系统是将膜组件或膜箱直接浸入到需要处理的水中，采用泵或虹吸的方式实现负压将水及溶解性小分子从膜中抽吸出来，因此系统占地面积非常小，一般能耗小于0.1kW（含空气擦洗能耗）。

这也为现有水处理厂的改造、扩建提供了条件，可以将膜安装到现有的澄清池、生物反应器或其它水池中。

ZeeWeed®超滤膜是一种独特的将水由外向内负压抽吸的PVDF中空纤维膜，膜孔径为0.02至0.04微米，具有超常的物理化学耐受性。

城市给水厂水质处理新技术探讨【摘要】随着经济的迅速发展，环境污染日趋严重，饮用水的污染尤为突出。

据世界卫生组织（who）调查表明：由于饮用不良水质导致的消化疾病、传染病、皮肤病、糖尿病、癌症、结石病、心血管病等多达100多种。

在我国，因为水质污染而引起的各种疾病越来越多，解决水质污染问题迫在眉睫。

本文主要介绍了自来水净水处理新工艺——“膜”法水处理，以及对如何从根本上提高城市水质管理工作提出了一些建议。

【关键词】水质安全；净水处理；“膜”法水处理；自来水厂【 abstract 】 along with the rapid economic development, environmental pollution is more serious, the pollution of drinking water is very outstanding. according to the world health organization (who) survey indicates that the drinking water quality of digestive disease to bad, infections, skin disease, diabetes, cancer, cardiovascular disease, such as stones of as many as 100. in china, because the water pollution caused by all kinds of disease is more and more, solve water pollution problem is imminent. this paper mainly introduces the clean water processing new craft, tap water “film”method water treatment, as well as to how to improved fundamentally water quality management of city some suggestions were put forward.【 key words 】 water quality security; the clean water processing; “film” method water treatment; water plant中图分类号：tu991.21文献标识码：a文章编号：引言水是人类生存的生命线，是实现可持续发展的重要物质基础。

关于自来水厂常用的水处理消毒技术研究摘要：自来水被广泛用于生，水厂要选用科学合理的工艺净化水源，提高水质的使用率，以保证人民群众的生活用水需要。

本文主要探讨水处理技术在自来水厂的发展与应用，以供参考。

关键词：自来水厂；水处理工艺；发展与应用由于我国市场的发展以及工业化进度的加快，中国不同地区的水体都受到了不同程度的污染。

在水质较差但供水需求量大的基础上，加强水资源净化工作显得尤为重要。

因此，通过有效的水资源处理过程，可以解决水资源短缺的问题，保证生活用水的需求。

自来水的工业生产过程分为混凝化学反应、沉降化学反应、过筛处置、筛选后杀菌处置等过程。

水中的气体对人类身体不利时，可对自来水加以管理，保证水源安全。

1自来水资源的整体环境随着我国水资源污染的日益严重，自来水厂需要加强对水资源的净化处理，这项工作面临着巨大的挑战。

通过水资源处理过程，可以对水资源中的微生物和悬浮物进行处理，但有机污染中的微污染难以去除，严重影响人们的身体健康。

水污染中微生物指标严重超标，自来水管网污染造成饮用水安全问题，水质达不到标准。

自来水厂水资源管理技术重点，是采用科学合理的方式处理水体的污物，以确保水质满足人民饮用水的需求。

在具体操作流程中，必须按照实际状况对水中的胶体物、悬浮液、病原微生物等加以适当处置，主要程序分为混凝、澄清、沉降、过滤、杀菌等工艺过程，不但能够除去水体的浊度，还能除去病菌、色度、病菌等，能杀死水体的病原微生物。

采用这样处理水体达标的方法，人民的生活用水才能满足需求。

2自来水厂水处理工序水厂必须根据一定的工艺流程实施水质处理，确保过程的完整性，达到水质管理的质量要求，可以取得良好的水质管理效益。

水资源处理过程相对复杂。

应先对原水进行反应处理，把原水直接导入搅拌水槽，然后用净水机通过搅拌水槽和网络反应槽，使原水中的细微粒子产生更大颗粒群。

然后是原水沉淀的处理，原水通过格栅池后进入斜管沉淀池，使水中的颗粒沉淀。

'£朽知库环境工程学报第15卷第3期2021年3月Vol. 15, N o.3 M ar. 2021Eco-Environmental Knowledge Web C hinese Journal o f Environm ental E ngineering^(010) 62941074文章栏目：“水中污染物非均相分离与控制”专题DOI 10.12030/j.cjee.202005130 中图分类号X703.3 文献标识码A胡长鑫，吴瑞军，马百文，等.重力驱动浸没式超滤技术在某饮用水厂提标改造中的应用案例m.环境工程学报，2021，15(3): 799-805.HU Changxin, WU Ruijun, MA Baiwen, et al. Gravity-driven submerged membrane filtration and its application for drinking water purification[J]. Chinese Journal of Environmental Engineering, 2021, 15(3): 799-805.重力驱动浸没式超滤技术在某饮用水厂提标改造 中的应用案例胡长鑫、吴瑞军〃，马百文2,高旭、李梁梁\胡晓宇、刘锐平21. 天津膜天膜科技股份有限公司，膜材料与膜应用国家重点实验室，天津3004572.中国科学院生态环境研究中心，中国科学院饮用水科学与技术重点实验室，北京100085第一作者：胡长鑫（1990—),男，工程师。

研究方向：膜法水处理工艺及应用。

E-mail: ***************.cn*通信作者：吴瑞军（1979—),男，研发副总监。

研究方向：膜法水处理T艺及应用.=E-mail: **************.cn摘要饮用水源污染与饮用水标准提升双重约束条件下，我国许多饮用水厂都面临提标改造的现实需求。

基于大通量PVDF超滤膜的自来水厂饮用水净化研究发布时间：2022-09-12T07:28:39.083Z 来源：《城镇建设》2022年5卷4月8期作者：王学壮[导读] 本文使用了热致相分离法生产的新式大通量聚偏氟丙烯（PVDF）及中空纤维膜，王学壮上海市政工程设计研究总院（集团）有限公司摘要本文使用了热致相分离法生产的新式大通量聚偏氟丙烯（PVDF）及中空纤维膜，在济宁运河水厂和长江水厂开展了深度处理饮用水净化应用。

调查结果显示，由于新型TIPS法PVDF薄膜的超高透明度和易清洁特性，中试膜组件可以保持在110L/（m·h）的最高通量下平稳运转，较该水厂原先设定的最高运行通量高出了大约百分之二十。

另外，由于新型TIPS法PVDF薄膜的产水水质稳定性可靠，浊度值永远低于0.05NTU，并且对与隐孢子虫等大小相近的病菌也具有很好的消除效应，对数平均去除值超过了4log，产水水质已经基本达到了国家饮用水水质标准。

关键词：热致相分离法；大通量PVDF超滤膜；饮用水净化；细菌去除率引言由于污染加重，及《家庭生活自来水健康规范》(GB5749-2006)的推行，出现了不少常规饮用.自来水后处理工艺方法技术手段还没有很好解决的新水面问题。

例如，被污染源头水通过常规的混凝、沉淀和筛选工序技术手段，可以除去水域中20%~-30%的有机质；普遍存在的氨氮问题即使常规处置方法也无法有效解决，而通常采用的折点加氯法来限制出厂水的氨氮含量，会生成的巨量有机卤化物使得水体环境毒理学安全大为下降。

综上所述，以常规的自来水处理过程工艺技术（第一代自来水处理工艺技术手段）加臭氧一活性炭深层处理过程（第二代自来水处理工艺技术手段）已经无法到达目前的水源与水质标准，所以，需要研究新的自来水处理过程工艺方法技术手段。

与常规水质处理工艺比较，超滤与净化的工艺一能有效地把原来水体的大分子、固体、蛋白质、微粒等全部除去，但在未进行过化学或紫外杀菌的环境超滤时对病毒也有较好的消除作用，并因此大大降低了后期杀菌加氣率，进而大大降低了杀菌副产物的产生率。

第三代饮用水净化技术膜技术：膜技术可以称为第三代的饮用水净化技术。

膜过滤是用天然或人工合成高分子有机薄膜或者无机陶瓷膜做介质，以外界能量或化学位差为推动力，对双组分或多组分溶液进行过滤分离、分级提纯和富集的物理处理方法。

目前常见的膜法有：微滤、超滤、纳滤、反渗透、电渗析、渗透蒸发、液膜等。

从膜滤法的功能上看，反渗透能有效的去除水中的农药、表面活性剂、消毒副产物、THMs 、腐殖酸和色度等。

纳滤膜用于分子量在300 以上的有机物去除。

超滤通常孔径为0.01 或0.04 微米，能去除分子量大于1000 以上的有机物、微生物（包括两虫、细菌和病毒），微滤通常孔径比超滤要大，因此过滤效率不如超滤。

因为两虫（隐孢子虫和贾第虫）具有抗氯性，是目前饮用水处理中倍受关注的致病微生物，因此超滤对两虫的去除可以有效保证饮用水的微生物学安全性。

同时超滤可以充分保证浊度物质的去除，解决目前常规处理对浊度去除不充分的问题，而且超滤可以大大减少占地面积，节约土地资源。

因此合考虑技术特点和成本因素，目前超滤是饮用水净化中的主流技术。

先进的自来水厂净水处理工艺——“膜”法水处理工艺水资源短缺成为世界范围内普遍关注的问题,中国的缺水形势尤为严峻。

随着经济的高速发展,用水量剧增,而水处理设施的相对落后使水环境质量呈持续恶化的趋势。

目前,我国60%~70% 的水厂采用的仍是第一代的水处理工艺,即沉淀消毒法,这一工艺对水源地的水质要求较高。

但由于有些地区水质上的先天不足,对水厂的水处理系统提出了更高的要求。

膜-生物反应器（MBR）等膜法水处理技术是近年发展起来的新技术,由于具有出水水质优良、装置占地面积小等特点,且膜使用寿命长达10 年左右,从目前技术来看,膜技术能够非常有效的提高水的生物安全性,例如超滤膜,孔径有几十纳米,原则上说可以讲水中间一切微生物截留下来,使得水的安全性大大提高一步,在污水处理与回用中有很好的应用前景。

目前,加拿大泽能环保工程公司生产制造浸没式超滤膜,已经达到了世界领先水平。

膜生物反应器（MBR）的应用研究及其国内外的应用现状刘武义一、我国的水资源及污水处理现状我国是一个严重缺水的国家，我国人均水资源量仅为世界人均拥有量的1/4其中华北地区人均水资源量小于400m3，已属于严重缺水地区。

我国是世界上严重缺水的十二个国家之一。

我国目前工业污水的再生回用率仅为6%，远远低于发达国家的水平，市政污水的回用率更低。

我国万元GDP用水量是世界平均水平的5倍，是美国的8倍，德国的11倍。

水资源的管理已经成为我国经济和社会协调发展的关键问题之一。

中国目前水资源浪费及污染现象相当严重，据统计，工业废水在2000年的排放量为194亿立方米，生活污水2000年的排放量为221亿立方米，按照这种速度，中国的水资源将在73年后被用尽，而如果水资源利用不加强管理、污水又得不到很好的处理与管理，进而污染到地下水，那么这个时间将会更短。

目前，我国的水环境污染已经到了“有河皆枯，有水皆污”的地步，其治理任务刻不容缓。

表1是对国内近年污水排放量的统计数据及2010年的预测数据。

表 1 国内近年污水排放量统计废水量污水排放量城市污水年度亿立方米亿立方米20004152212001428.4227.72002439.5 232.32003460.0247.62004482.4261.32005524.5281.42006536.8296.62010640—据统计，我国的江河湖泊和水库中，已经受污染的约占82.3%；全国设立有监测系统的1200条河流中，已有850条受到污染；七大水系中，一半以上受到不同程度的污染，达不到安全饮用水源的标准，已基本丧失直接使用得功能；沿海水体发生赤潮和富营养化现象增多。

因此，水环境的保护和治理已成为我国实现可持续社会发展的重要任务。

2005年，全国废水排放总量524.5亿吨，比上年增加8.7%。

其中工业废水排放量243.1亿吨，比上年增加10.0%。

城镇生活污水排放量281.4亿吨，比上年增加7.7%。
