XXXXXXXX 第6章 光传送网（OTN）网络管理和OAM 机制的应用◆ 249 ◆ （3）端到端连接的告警应包括图6-4中定义的类型。

6.4.5 性能管理1．性能参数OTN NMS 应支持的性能参数见表6-5。

表6-5性能参数列表 信息名称以太网客户层性能 － 接收的正常包数；－ 发送的正常包数；－ 接收CRC 错包；－ 接收/发送不同长度的包统计；－ 接收超长包计数；－ 接收超短包；－ 接收对齐错SDH 客户层性能 － 再生段误码秒（RS-ES ）；－ 再生段严重误码秒（RS-SES ）；－ 再生段背景块误码（RS-BBE ）；－ 再生段不可用秒（RS-UAS ）；－ 复用段误码秒（MS-ES ）；－ 复用段严重误码秒（MS-SES ）；－ 复用段背景块误码（MS-BBE ）；－ 复用段不可用秒（MS-UAS ）；－ 复用段远端背景误码块（MS-FEBBE ）；－ 复用段远端误码秒（MS-FEES ）；－ 复用段远端严重误码秒（MS-FESES ）；－ 复用段远端不可用秒（MS-FEUAS ）ODU k 的PM 性能 － PM 背景块误码（PM-BBE ）；－ PM 背景块误码比（PM-BBER ）；－ PM 误码秒（PM-ES ）；－ PM 严重误码秒（PM-SES ）；－ PM 严重误码秒比（PM-SESR ）；－ PM 不可用秒（PM-UAS ）；－ PM 远端背景块误码（PM-FEBBE ）；－ PM 远端背景块误码比（PM-FEBBER ）；－ PM 远端误码秒（PM-FEES ）；－ PM 远端严重误码秒（PM-FESES ）；－ PM 远端不可用秒（PM-FEUAS ）；－ PM 远端严重误码秒比（PM-FESESR ）ODU k 的TCM 性能 － TCM i 背景误码块（TCM i -BBE ）；－ TCM i 背景误码块比（TCM i -BBER ）；－ TCM i 后向输入定位误码秒（TCM i -BIAES ）；－ TCM i 输入定位误码秒（TCM i -IAES ）；－ TCM i 误码秒（TCM i -ES ）；。

XXXXXXXX第2章 OTN网络架构和开销 的源和宿处分别添加和终结。

3．光通路传送单元开销（OTU k OH）OTU k OH信息是OTU k信号结构的一部分，包括用于操作功能的信息，支持在一个或多个光通路连接上进行传送。

OTU k OH在OTU k信号组合和拆分时终结。

4．光通路非随路开销（OCh OH）OCh OH信息添加到OTU k以创建OCh。

其包括支持故障管理的维护功能信息。

当OCh信号组合和拆分时，OCh OH被终结。

5．光复用段开销（OMS OH）OMS OH信息添加到OCG以创建OMU，其包含支持光复用段的维护和操作功能的信息。

OMS OH在OMU信号组合和拆分时终结。

6．光传输段开销（OTS OH）把OTS OH信息添加到信息净荷以创建OTM。

其包含支持光传输段的维护和操作功能的信息。

OTM组合和拆分时OTS OH被终结。

7．综合管理通信开销（COMMS OH）把COMMS OH信息添加到信息净荷以创建OTM。

其提供网元之间的综合管理通信。

2.12.2 路径踪迹标识符和访问点标识符定义路径踪迹标识符（TTI）定义为64字节长的字符串，采用如下结构（见图2-43）。

① TTI[0]包括SAPI[0]字符，固定为全0。

② TTI[1]到TTI[15]包含15个字符的源接入点标识符（SAPI[1]～SAPI[15]）。

③ TTI[16]包括DAPI[0]字符，其固定为全0。

④ TTI[17]～TTI[31]包含15个字符的宿接入点标识符（DAPI[1]～DAPI[15]）。

⑤ TTI[32]～TTI[63]为运营商所指定。

接入点标识符（API）的特征如下。

①在网络中，每个接入点标识符必须全局唯一。

②一般情况下，通过运营商网界建立通道时，需要接入点，因此接入点标识符对于其他运营商是可见的。

③只要接入点存在，接入点标识符就不变。

④接入点标识符应该能够标识路由出入的国家和网络运营商。

⑤隶属于单个管理网络层的所有接入点标识符组，应该形成单个的访问点标识机制。

第1章1.光通信的优缺点各是什么答：优点有：通信容量大；传输距离长；抗电磁干扰；抗噪声干扰；适应环境；重量轻、安全、易敷设；保密；寿命长。

缺点：接口昂贵；强度差；不能传送电力；需要专用的工具、设备以及培训；未经受长时间的检验。

2.光通信系统由哪几部分组成，各部分功能是什么答：通信链路中最基本的三个组成部分是光发射机、光接收机和光纤链路。

各部分的功能参见节。

3.(4.假设数字通信系统能够在载波频率1%的比特率下工作，试问在5GHz的微波载波和μm的光载波上能传输多少路64kb/s的音频信道答：5GHz×1％/64k＝781路（3×108/×10-6）×1％/64k＝3×107路5.SDH体制有什么优点答：主要为字节间插同步复用、安排有开销字节用于性能监控与网络管理，因此更加适合高速光纤线路传输。

6.简述未来光网络的发展趋势及关键技术。

/答：未来光网络的发展趋势为全光网，关键技术为多波长传输和波长交换技术。

7.简述WDM的概念。

答：WDM的基本思想是将工作波长略微不同，各自携带了不同信息的多个光源发出的光信号，一起注入同一根光纤，进行传输。

这样就充分利用光纤的巨大带宽资源，可以同时传输多种不同类型的信号，节约线路投资，降低器件的超高速要求。

8.解释光纤通信为何越来越多的采用WDM+EDFA方式。

答：WDM波分复用技术是光纤扩容的首选方案，由于每一路系统的工作速率为原来的1/N，因而对光和电器件的工作速度要求降低了，WDM合波器和分波器的技术与价格相比其他复用方式如OTDM等，有很大优势；另一方面，光纤放大器EDFA的使用使得中继器的价格和数量下降，采用一个光放大器可以同时放大多个波长信号，使波分复用（WDM）的实现成为可能，因而WDM＋EDFA方式是目前光纤通信系统的主流方案。

9.！10.WDM光传送网络（OTN）的优点是什么答：（1）可以极大地提高光纤的传输容量和节点的吞吐量，适应未来高速宽带通信网的要求。

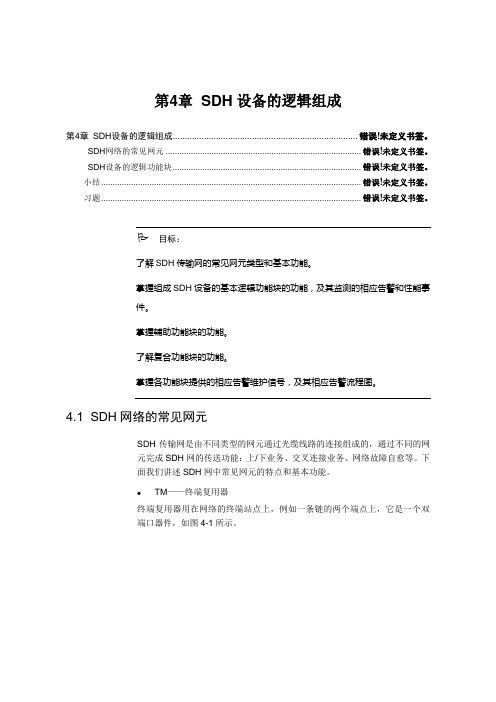

第4章 SDH设备的逻辑组成第4章SDH设备的逻辑组成............................................................................. 错误!未定义书签。

SDH网络的常见网元 ..................................................................................... 错误!未定义书签。

SDH设备的逻辑功能块.................................................................................. 错误!未定义书签。

小结................................................................................................................. 错误!未定义书签。

习题................................................................................................................. 错误!未定义书签。

目标：了解SDH传输网的常见网元类型和基本功能。

掌握组成SDH设备的基本逻辑功能块的功能，及其监测的相应告警和性能事件。

掌握辅助功能块的功能。

了解复合功能块的功能。

掌握各功能块提供的相应告警维护信号，及其相应告警流程图。

4.1 SDH网络的常见网元SDH传输网是由不同类型的网元通过光缆线路的连接组成的，通过不同的网元完成SDH网的传送功能：上/下业务、交叉连接业务、网络故障自愈等。

下面我们讲述SDH网中常见网元的特点和基本功能。

●TM——终端复用器终端复用器用在网络的终端站点上，例如一条链的两个端点上，它是一个双端口器件，如图4-1所示。

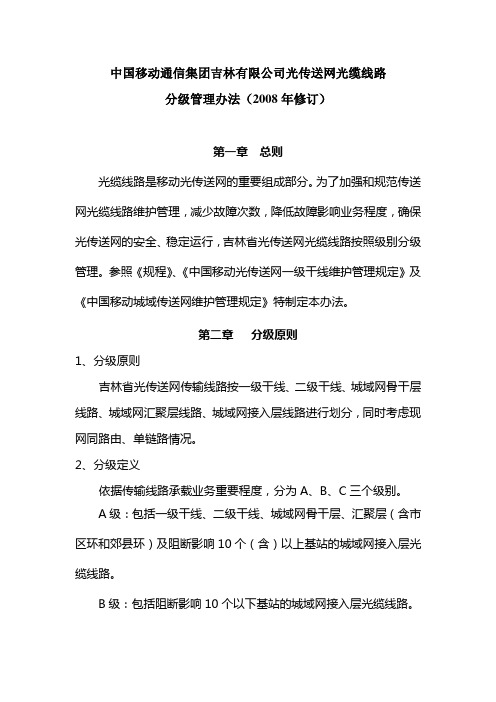

中国移动通信集团吉林有限公司光传送网光缆线路分级管理办法（2008年修订）第一章总则光缆线路是移动光传送网的重要组成部分。

为了加强和规范传送网光缆线路维护管理，减少故障次数，降低故障影响业务程度，确保光传送网的安全、稳定运行，吉林省光传送网光缆线路按照级别分级管理。

参照《规程》、《中国移动光传送网一级干线维护管理规定》及《中国移动城域传送网维护管理规定》特制定本办法。

第二章分级原则1、分级原则吉林省光传送网传输线路按一级干线、二级干线、城域网骨干层线路、城域网汇聚层线路、城域网接入层线路进行划分，同时考虑现网同路由、单链路情况。

2、分级定义依据传输线路承载业务重要程度，分为A、B、C三个级别。

A级：包括一级干线、二级干线、城域网骨干层、汇聚层（含市区环和郊县环）及阻断影响10个（含）以上基站的城域网接入层光缆线路。

B级：包括阻断影响10个以下基站的城域网接入层光缆线路。

C级：已形成保护的城域网接入层光缆线路。

第三章各级传输线路管理要求一、各级传输线路外力施工看护、割接管理要求1、A级线路管理要求1）A级线路外力施工看护（1）代维单位应及时将外力施工地点通知我方分公司；（2）我方分公司人员施工开始时必须到现场全面了解情况，制定合理计划，根据施工范围确定盯防人数，指导代维单位施工期间看护工作。

（3）代维单位应对施工现场光缆线路要利用条幅、刀旗等宣传品进行保护，最大程度地降低意外事件发生。

（4）代维单位应严格执行看护计划，确保24小时不间断盯防，根据现场情况配备熔接机等抢修设备。

（5）施工期间双方每天沟通两次，特殊情况要增加沟通次数；（6）施工期间我方包机人员每两天到现场查看一次，根据施工现场变化随时调整看护计划。

2）A级线路大修改造、割接（1）A级线路实施大修改造时，代维单位制定实施方案，上报分公司，分公司审核通过后，以正式文件上报省公司，待省公司批复后，代维单位方可实施。

（2）我方分公司人员要全过程参与A级线路大修改造工程。
